Kõik kollektorite veevarustuse kammide tüüpide, paigaldamise ja ühendamise kohta

Kamm on jaotusseade, mida kasutatakse küttesüsteemide, veevarustuse paigaldamisel ja põrandaküttega ühendamisel. Kammi disain võimaldab soojusvoogu ühtlaselt jaotada kogu ruumi alale. Vaatame lähemalt, miks on veevarustussüsteemis kammi vaja, kuidas seda valida ja paigaldada.

Kammi eesmärk

Vanadesse majadesse veetorude paigaldamisel lähtuti põhiprintsiibist. Torud ühendati põhiharuga ükshaaval, mistõttu kannatavad vana elamufondi elanikud endiselt ebaühtlase rõhu ja temperatuuri jaotumise all. Veevarustussüsteemides on traditsiooniliselt kasutatud keerme või keevitusega teejuhtmestikku. Tee ei suutnud mitme punkti sisselülitamisel stabiilset survet pakkuda, mistõttu on veevarustussüsteemis vaja kammi.

Kaugveevarustuseks kollektoreid või kamme kasutades juhtmestik on sellistest puudustest vaba. Torud on paralleelselt ühendatud põhivõrguga. Külma või kuuma vee kammi ühendamisel ei mõjuta isegi basseini täitmine naaberkorterite veevarustust.

Veevarustuse jaotuskamm ühtlustab rõhku võrgus, hoiab ära veehaamri ja äkilised rõhumuutused.Kaasaegsetes majades paigaldatakse sooja ja külma veevarustusele jaotuskollektorid. Kammkollektori abil luuakse iga korteri jaoks iseseisev veevarustussüsteem, lisaks saate:

• ühendage veetoru iga korteri seadmega;
• garanteerida kõigi sanitaartehniliste seadmete sõltumatu töö.

Optimaalsete tulemuste saavutamiseks on soovitatav paigaldada kammkollektorid nii sooja kui külma veevarustusele. Iga toru väljalaskeavasse on paigaldatud kraan, mille abil saate kiiresti peatada veevarustuse mis tahes seadmele. See vara tuleb kasuks, kui segisti või paak läheb katki.

Kammide tüübid

Vesikammid erinevad:

• keerukuse aste;
• materjal;
• kraanide arv,
• painde keskpunkti kaugus (36 - 100 mm).

Seega saab kaugveevarustuse kammid valmistada järgmistest materjalidest:

• vask;
• muutuma;
• messing;
• silumiin;
• polüpropüleenist.

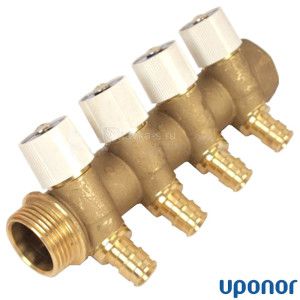

Veevarustuse elementaarse jaotuskammi konstruktsioon on lihtne: see on mitme väljalaskeavaga toru. Väljalaskeavade arv võib olla 2 kuni 4. See kollektor on mõeldud ainult veevoolude jaotamiseks ja seda on lihtne ise kokku panna.

Kaugveevarustuse jaoks on olemas keerukad kammide mudelid, millel on kuulventiilid ja iga väljalaskeava jaoks vajalikud sulgemisjuhtventiilid. Kraanid töötavad ainult kahes asendis: sisse ja välja ning sulgemisseadmed võimaldavad muuta voolu intensiivsust. Tarbijate sõnul on teine ​​võimalus mugavam. Kõige keerukamad mudelid on varustatud mehaaniliste või elektrooniliste anduritega ning on mõeldud töötamiseks kütte- ja soojaveevarustussüsteemides.

Kui majas on rohkem kui 4 sanitaartehnilist seadet, on mitu kollektorit omavahel ühendatud.Sellise juhtmestiku kasutamise suur mugavus on peidetud veevarustussüsteemi paigaldamise võimalus. Kamm stabiliseerib veevoolu, vähendades veetoru purunemise tõenäosust.

Kammi valik

Veevarustuse kammikollektori valimisel peaksite selgitama mõningaid parameetreid:

• selle mudeli maksimaalne võimalik rõhk;
• kollektori maht;
• Seadmete lisaühenduse võimalus.

Külma veevarustuse jaotuskammid on valmistatud siniste kraanidega, kuuma vee jaoks - punaste kraanidega. See on paigaldamiseks ja kasutamiseks mugav.

Kammi paigaldamine

Jaotuskollektor ühendatakse tõusutoruga ja seejärel pikendatakse sellest torusid sanitaartehniliste seadmeteni. Reeglina on küttekollektorisse paigaldatud kaks kammi: tarnimiseks ja tagasivooluks. Veevärgis on külma ja sooja vee jaoks paigaldatud üks kamm.

Veevarustuskammi paigaldamine on nii lihtne, et torumehed ei pea seda eraldi protsessiks, vaid ainult vaheetapiks veevarustussüsteemi loomisel.

Disain on mõeldud veevarustuskammi paigaldamisega seotud probleemide lahendamiseks ja sisaldab:

• kinnituste olemasolu paigalduskarpi või otse seinale paigaldamiseks;
• kiirpaigaldamise võimalus ilma täiendava hüdroisolatsioonita;
• optimaalne hüdrauliline jõudlus;
• soojusarvestite ühendamise võimalus;
• korrosioonikindlus.

Kammi paigaldamisel küttesüsteemi tuleks hoida kollektori ja iga kütteseadme vahel võrdseid vahemaid. Vastasel juhul tekib pikimatele segmentidele liigne rõhk. Iga eelmine radiaatori toruosa lõigatakse 2 korda lühemaks kui järgmine.

Reeglina on kammi jaoks varustatud eraldi nišš, mis asub seinas mitte kõrgel viimistletud põrandast. Veevarustuse kammid ühendatakse ainult kuivas laoruumis või koridoris. Kui koht on näha, siis tehakse kollektori alla kapp - plekist kast uksega tehniliste aukudega. Kast on varustatud kammi kinnitusdetailidega. Saate kapi ise valmistada, kasutades neetimist või keevitamist.

Kui kollektor on paigutatud kappi, saate ilma kapita hakkama. Kammid riputatakse seinale spetsiaalsete sulgude abil. Kinnitusvahendid valitakse sõltuvalt kammi suurusest.

Kammi valmistamine oma kätega

Kuigi majanduslikult pole see kuigi õigustatud, saab vajalike tööriistade ja suure kannatlikkusega polüpropüleenist kammi ise valmistada. Selleks vajate järgmisi materjale:

• rauasaag ja polüpropüleeni jootekolb;
• polüpropüleenist toru tükid läbimõõduga 25 ja 32 mm;
• teesid 32x25x32;
• pistikud 32. läbimõõdule;
• liitmikud sisekeermega 32:1 tolli ja 25:3\4;
• ühendused väliskeermega 25:3\4;
• hermeetik;
• Kuulkraanid;
• õhu eemaldaja.

Saate hakkama ka ilma õhutõmbeseadmeta. Kuid kindlasti jätke mõlemasse otsa ruumi, et tulevikus veevarustuskammiga ühendada täiendavaid seadmeid. Keevitamise ajal on oluline "silma järgi" kontrollida õmbluste kvaliteeti, et vältida täielikult keevitatud elemente.

Video selle kohta, kuidas külma vee jaotuskammi ise teha ja paigaldada:
