Milleks vesi tee?

Veevarustussüsteemi projekteerimine hõlmab mõnel juhul selle suuna muutmist või hargnemist. Sellisel juhul kasutatakse veevarustuseks terasest või malmist tee, kui paigaldatakse malmist, terasest või polümeerist valmistatud liitmikud plastist veevarustuse paigaldamisel.

Määratlus ja eesmärk

Vee-tee on üks liitmike tüüpe, mis on mõeldud veevarustussüsteemi täiendamiseks ja moderniseerimiseks. Risti või liitmiku (seda nimetatakse mõnikord ka teeks) abil on võimalik muuta liini suunda, võtta sellelt eraldi haru ja vajadusel osa veevarustusest ühelt läbimõõdult üle kanda. teine, samuti süsteemi polümeersest osast metallist ühele ja vastupidi. Mõelge näiteks vajadusele varustada vett tualeti paaki või pesumasinat.

Veevarustuse teede tüübid

Liitmikud klassifitseeritakse mitme parameetri järgi. Esiteks eristatakse tooteid tootmismaterjali järgi:

• Metallist vesi-trissid. Teras, malm, messing, pronks. Esimest kahte tüüpi kasutatakse sagedamini avalike maanteede munitsipaalehituseks. Teras ja malm on vastupidavad ja korrosioonikindlad.Reeglina paigaldatakse seda tüüpi liitmikud keevitamise või äärikühenduste abil. Eraehituses kasutatakse sagedamini messingist ja pronksist liitmikke. Mõlemad materjalid on tugevad ja vastupidavad. Messingist tee on ka universaalne. Seda saab paigaldada mitte ainult metallist veetorudele, vaid ka plasttorudele.
• Polümeer. Neid liitmikke kasutatakse eranditult siseruumides PVC-, HDPE- või polüpropüleentorudest veevarustussüsteemi paigaldamiseks. Nad toodavad liitmikke polüetüleenist, polüpropüleenist ja polüvinüülkloriidist. Plastikust teesid on lihtne paigaldada, neil on kõrge tihedus ja vastupidavus.

Metallist liitmikke toodetakse ühel mitmest meetodist - keevitus, kuumstantsimine või hüdrauliline stantsimine. Töödeldav detail näeb esialgu välja nagu elektrikeevitatud või õmblusteta toru. Armeeringu otste kaunistamiseks kasutatakse keerme- või otsalõikamismasinaid.

Paigaldus- ja ühendamismeetodi järgi jagunevad kõik teed järgmisteks tüüpideks:

• Keermestatud. Kinnitatakse sise- või väliskeermega.
• Keevitatud. Saab ainult keevitada. Lisaks võivad need olla metallist või polümeerist liitmikud.

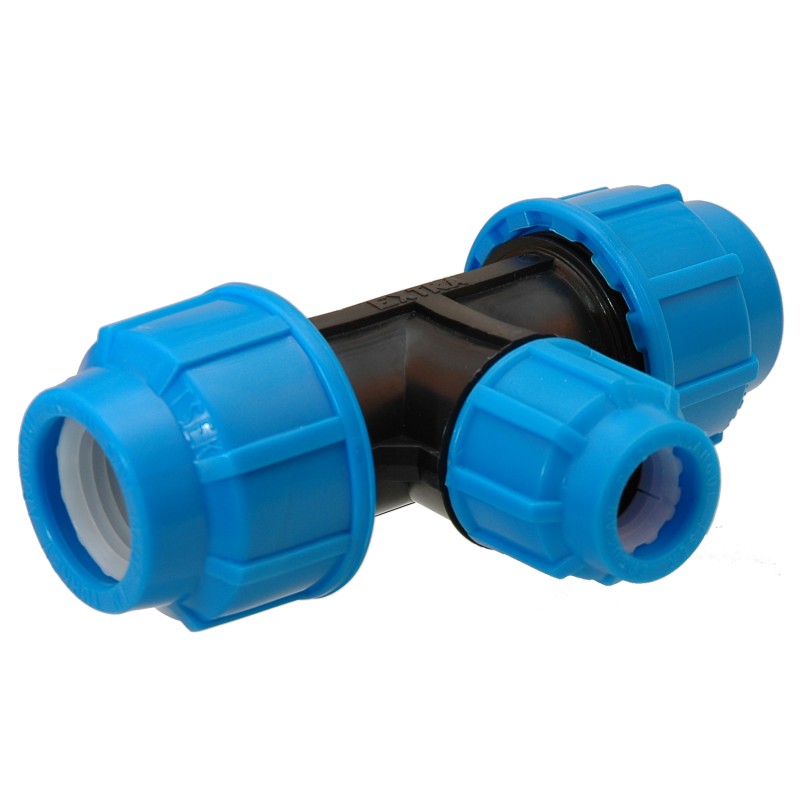

• Krimpsutamine. Neid nimetatakse ka kollideks.
• Pressliitmikud.
• Kombineeritud.

Disainifunktsioonide osas jagavad eksperdid kõik liitmikud järgmisteks tüüpideks:

• Võrdse läbimõõduga kinnitus. T-l on kolm väljalaskeava, kõik võrdse ristlõikega.
• Üleminekuliitmik. Aitab süsteemi hargneda, pakkudes ühele väljalaskeavale erineva toru läbimõõduga. Näiteks pesumasina veevarustust saab teha painduva vooliku abil, mille ristlõige on väiksem kui kogu veevarustus.
• Kombineeritud T-d. Need erinevad kahest esimesest tüübist erinevate niitide olemasolu tõttu väljalaskeavades. Võib olla kaks välist ja üks sisemine.

Armatuuri läbimõõdu suurused on vahemikus 15 mm kuni 1000 mm. Saate valida liitmiku mis tahes torule.

Erilist tähelepanu tuleks pöörata spetsiaalsele kraaniga adapterliitmikule. See võimaldab teil üheaegselt pakkuda haruliini ja kohe omada teist veevõtukohta. Kraaniga tee komponendid on korpus, kuulkraan, O-rõngad, ühendusmutter ja käepide. Sellised liitmikud on paigaldatud kodumasinate pesemiseks veega varustamiseks. Kraanide liitmiku peamised eelised on järgmised:

• võime töötada temperatuuril -10 kuni +95 kraadi;
• minimaalne kaal - 100 g;
• torude võimalikud läbimõõdud on 15 ja 20 mm;
• kavandatud töötama süsteemirõhul kuni 8 baari;
• võimalus osta sise- või väliskeermega segisti, mis tagab tehnikule paigaldamise ajal maksimaalse mugavuse;
• pikk kasutusiga kuni 4000 tsüklit.

Kraaniga tee saab asetada mis tahes sobiva nurga alla.

Valikukriteeriumid

Veevarustussüsteemi liitmiku valimisel pöörab meister tähelepanu järgmistele parameetritele:

• Valmistamismaterjal. Enamikul juhtudel peaks see sobima materjaliga, millest veetorud on valmistatud. Erandiks on nii plastikust kui metallist koosnevad jooned. Siia panevad nad spetsiaalse adapteriga messingist tee või plastikust.
• Liitmiku tüüp olenevalt paigalduse eesmärgist. Kui eeldatakse võrdse läbimõõduga hargnemissüsteemi, kasutage võrdse läbimõõduga liitmikke. Kui ühel veevarustustorustikul on väiksem ristlõige, võtke üleminekuliitmik. Kombineeritud aitab paigaldada osa veevarustussüsteemist erinevat tüüpi materjalide ja ühendustega.
• Ühendusmeetod.Meister määrab, milline meetod (keevitus, pressimine, keermestamine) konkreetsel juhul sobib.
• Tootja ja GOST-märgiste olemasolu liitmikul. Kuna kõikidele torustiku elementidele kehtivad kõrgendatud tugevus- ja tihedusnõuded, toodetakse neid vastavalt kehtestatud standarditele. Kui tootel pole GOST-märgistust, on parem sellest keelduda.

Kaupluses küsi kindlasti müügitšekki. Selle alusel saad sobimatu tii tagastada või teise vastu vahetada.

Paigaldamise põhimõtted

Sanitaartehnilise liitmiku paigaldamine sõltub selle kinnitusviisist. Kraaniga liitmikud paigaldatakse järgmises järjestuses:

1. Süsteem lülitab vee täielikult välja. See kaitseb lekete ja hädaolukordade eest piki tõusutoru.
2. Mõõtke tee alt eemaldatav toruosa. Selleks peate mõõtma liitmiku pikkust ühest servast teise, võtmata arvesse selle keerme. Peate selle alla jätma torude otsad, et mitte liiga palju välja lõigata.
3. Süsteemi määratud ala eemaldatakse.
4. Ettevalmistatud osadele asetatakse kinnitusmutrid.
5. Jääb vaid tee paigaldamine ja mutritega pingutamine.

Paigaldustööde viimane etapp on painduva vooliku ühendamine. See kruvitakse liitmiku kolmanda pistiku keerme külge. Tee paigaldamisel saate hermeetikuna kasutada FUM-teipi.

Sisselükatav liitmik paigaldatakse järgmiselt:

1. Toru lõigatakse ettenähtud kohas ja mõlgid trimmitakse kalibraatori abil. Lõige tuleb teha veejoone telje suhtes 90 kraadise nurga all.
2. Torude ettevalmistatud osadele asetatakse pressrõngad ja lukustusmutrid.
3. Torud sisestatakse liitmikesse.
4. Toru ja nipli vaheline kontaktpunkt pingutatakse mutriga.

Pressliitmik paigaldatakse järgmiselt:

1. Lõika torud ettenähtud kohas ja tasanda nende vahed kalibraatoriga.
2. Asetage tee joone otstele.
3. Hülss sisestatakse survevõtmesse.
4. Katke sellega toruosa liitmikega ja viige tööriista käepidemed kokku, kuni need peatuvad. Seega purustab võti hülsi, mille tõttu liitmik on fikseeritud.

Keskmaanteedele paigaldamiseks mõeldud massiivsed teesid paigaldatakse poltide või keevitamise abil. Esimesel juhul saab liitmiku lahti võtta. Teises osas on see vastuvõetamatu.
