Miks on veevarustussüsteemis vaja tagasilöögiklappi?

Veevarustussüsteemi tagasilöögiklapi peamine eesmärk on korraldada voolu suund ühes suunas. Lisaks on usaldusväärsete liitmike abil võimalik vältida lekkeid süsteemis, rõhu langust torustikus või pumbaseadmete juhuslikku väljalülitamist (autonoomse side jaoks).

Määratlus ja eesmärk

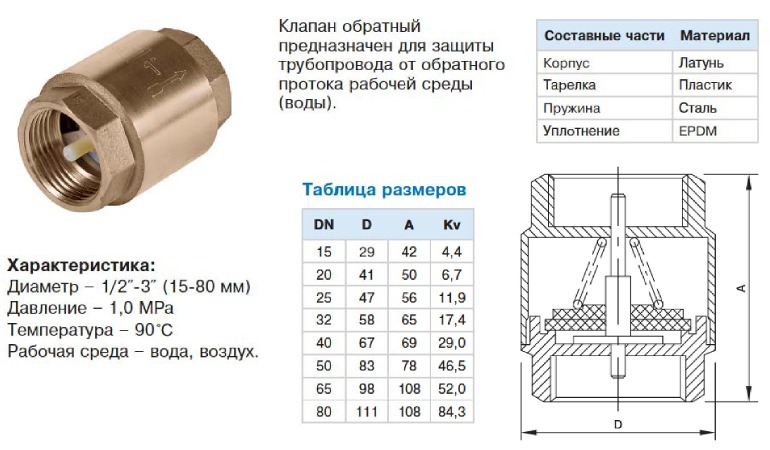

Tagasilöögiklapp on veevarustussüsteemi sulgeventiili tüüp. Tänu sellele seadmele korraldab kapten veetava vee voolu suuna ja kõrvaldab selle vastupidise voolu. Kasutusala:

• külma ja sooja vee püstikud kortermajades;
• individuaalsed veevarustussüsteemid elamupiirkondades (sh autonoomsed erakommunikatsioonid);
• sukelvibratsioonipumbad;
• pumbaga varustatud autonoomsed veejaamad;
• külma vee sisselaskeava akumulatsioonikatelde juures;
• katlaseadmete paigaldus jne.

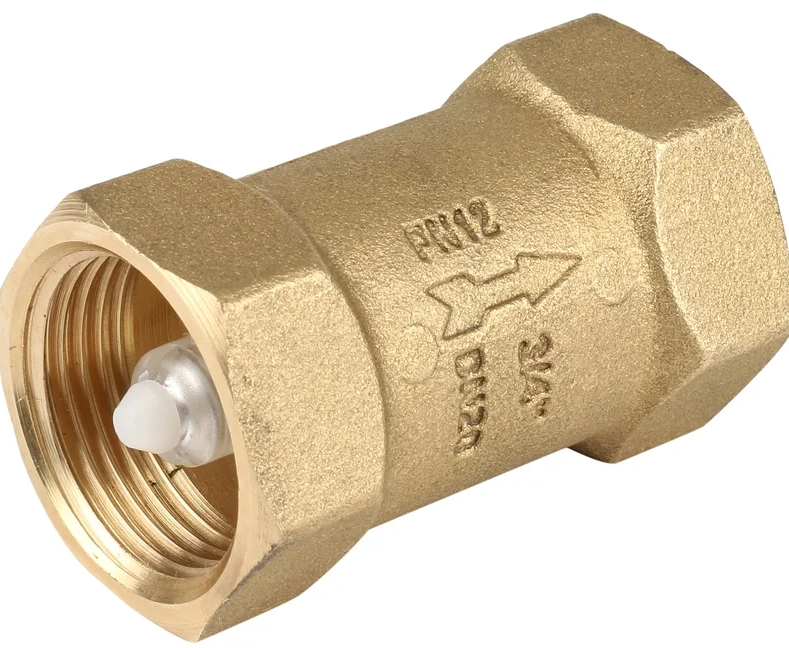

Sulgemisventiilid on paigaldatud vastavalt sellel olevale suunanoolele.

Toimimispõhimõte

Tagasilöögiklapp töötab tänu sisseehitatud lukustusmehhanismile. See on valmistatud kas palli või kroonlehe kujul. Liitmike tööpõhimõte on järgmine:

• Vesi liigub etteantud suunas, suurendades rõhku klapi sisselaskeavas.
• Lukustusmehhanism avaneb ja laseb vett edasi voolata.
• Niipea, kui vedeliku liikumine läbi torujuhtme peatub, langeb rõhk võrgus - see võrdsustub klapi sisse- ja väljalaskeava juures. Lukustusmehhanism sulgub, takistades seeläbi tagasivoolu.

Lisaks toetab süsteemis olev veekogus sulgepalli/kroonlehte, takistades selle avanemist.

Tüübid ja seade

Sulgemisveevarustusventiilide klassifikatsioon toimub mitme parameetri järgi. Veevarustussüsteemi tagasilöögiklapi paigaldamise kohas:

• Torujuhe. Mõeldud süsteemi rõhulanguse vältimiseks. Kui te ei paigalda veevarustusele tagasilöögiklappi, voolab vesi kraani sulgemisel uuesti alla. Võrgus tekivad tõsised kaotused. Veearvesti loeb ainult vedeliku edasivoolu.
• Altpoolt. Need paigaldatakse vertikaalse torujuhtme lõigule, mis viib kaevust/kaevust pumbani.

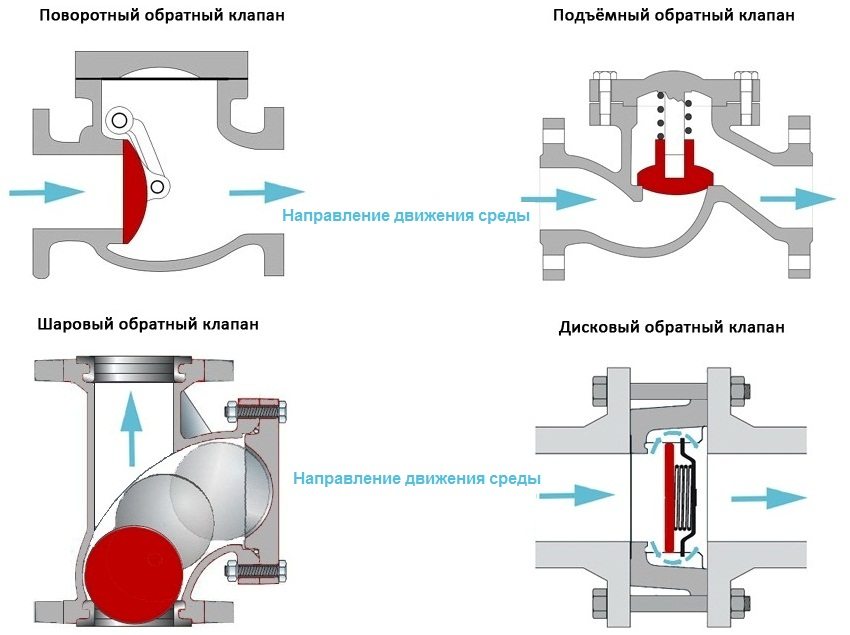

Sõltuvalt sisemise lukustusmehhanismi konstruktsioonist eristatakse järgmist tüüpi tagasilöögiklappe:

• Pall. Sellel on disainis lukustuskuul, mis surutakse seadme istme külge spetsiaalse tagasitõmbevedru abil. Kõige sagedamini kasutatakse sellist tagasilöögiklappi olmeveevarustuse ja väikese läbimõõduga torude puhul.
• Tõstmine. Varustatud ketta lukustusmehhanismiga. Liigub üles/alla sõltuvalt rõhu muutustest süsteemis. Kui vedeliku voolu suund muutub, sulgeb klapp liitmike valendiku. Tõstemehhanismi saab asetada ainult puhta veega horisontaalsele torujuhtmele.
• Pööramine. Sellel on siibri kujul olev lukustusmehhanism, mis avaneb, kui rõhk võrgus muutub.Tagastusvedru aitab klapil sulguda, kui veevool peatub ja takistab selle tagasivoolu. Pöörlevat tagasilöögiklappi saab paigaldada suure läbimõõduga torudele ja lisanditega veele.

Võimaliku veehaamri vältimiseks tõstemehhanismiga süsteemis on oluline rangelt jälgida liitmike "ülemist" märgistust. Samuti on soovitatav säilitada maksimaalne kalle ja lisaks kasutada veehaamri summutuselemente.

Paigaldusmeetodi järgi on vee tagasivooluventiilid järgmised:

• Äärikuga. Paigaldatud malmist torujuhtmetele. Need on kinnitatud äärikute abil.
• Vahvel. Lisaks äärikutele kasutatakse kinnitamiseks spetsiaalseid metallpolte.
• Ühendused. Paigaldatud keermestatud ühendusele. Kõige sagedamini kasutatakse majapidamistorustikes.

Valmistamismaterjali põhjal on tagasilöögiklapid malmist (kõige odavamad, kasutatakse linna maanteedel); messing (usaldusväärne, korrosioonikindel, majapidamises); roostevaba teras (kõige kallim ja kvaliteetsem).

Kontrollige klapi suurusi

Eristatakse järgmisi sulgventiilide suurusi:

• 1/2 tolli – väga väikese läbilaskevõimega. Vähe kasutatud.
• 1-tolline on olmeveevarustussüsteemi kõige populaarsem seadmevalik.
• 1 ¼ - mõeldud suurte maanteede jaoks.
• 2 tolli - paigaldatud kaevudele ja autonoomsetesse linnalähiveevarustussüsteemidesse.
• 3/4 - mõeldud keskteedele.

Klapi läbimõõt peab olema sama kui torujuhtmel, millele see paigaldatakse.

Armeeringu nimiläbimõõt on vahemikus 10 kuni 400 mm.

Kuidas valida liitmikke

Tagasilöögiklapi valimisel pöörab kogenud tehnik tähelepanu järgmistele parameetritele:

• Suurus.Kui ostate väiksema sulgventiili ja paigaldate selle ikkagi adapterite abil, on mehhanismi töökindlus kahtluse all. Lisaks suureneb vastupidavus liikuvale voolule.
• Eesmärk. Näiteks lifti tagasilöögiklapid tuleb paigaldada rangelt kindlaksmääratud asendisse, moodustades varda käigu maapinnaga risti.
• Materjal. Kuuma veetorustike puhul on parem kasutada terasest või messingist mehhanismi. Polümeerid lagunevad kiiresti kõrge temperatuuriga kokkupuutel.
• Dokkimismeetod. Kodumajapidamises kasutatava veevarustuse jaoks kasutatakse sagedamini ühendusventiile, et vältida torujuhtmele täiendavaid adaptereid.

Parem on osta sulgeventiilid spetsialiseeritud kauplusest. Seal antakse ostjale kauba kohta kviitung. Selle alusel saate toote ümber vahetada või tagastada.

Paigaldusfunktsioonid

Õige tagasilöögiklapi valimine on vaid pool võitu. Järgmisena peate selle õigesti installima. Vastasel juhul ebaõnnestub seade palju kiiremini. See toob kaasa täiendavaid probleeme ja rahalisi kulusid. Tagasilöögiklapi paigaldamisel peate pöörama tähelepanu järgmistele punktidele:

• Nool kehal. Selle suund peaks olema suunatud veevoolu suunas süsteemis, nii liitmike horisontaalseks kui ka vertikaalseks paigaldamiseks sisselaskeavasse.
• Osa tuleb asetada kohe veearvesti taha, kus vesi hakkab hargnema erinevatesse torustiku punktidesse. Nii määrab arvesti täpselt ühe korteri/maja tarbitava vee koguse.
• Ühendusseadmed paigaldatakse toru lõikamise teel veearvesti taha soovitud alasse. Toru otsad on keermestatud. Seejärel pange tagasilöögiklapp peale ja pingutage see mõlemas otsas mutritega.

Õigesti paigaldatud mehhanism ei tohiks lasta vett tagasi voolata. Kui seda täheldatakse, on liitmikud vigased või paigaldamine ei olnud korrektne.
