Sissepuhke- ja väljatõmbeventilatsioon: tööpõhimõte, disain, süsteemi võimsuse arvutamine

Suurte linnade elanikud tahavad hingata puhast õhku. Ja aknast väljas on tolm ja autode heitgaaside hais, asfaldi aurud ja tööstushiiglased. Korteris on pliit, masinpesu, põrandaid katab sünteetiline pikakarvaline vaip. Kõik need on kahjulike heitmete allikad, mida me sisse hingame. Probleemi lahendamiseks on lihtne, kuigi kallis viis - korterite ja eramajade sissepuhke- ja väljatõmbeventilatsioon.

Tööpõhimõte

Sissepuhke- ja väljatõmbeventilatsiooni tööpõhimõte on lihtne ja tõhus. Aurudest, tolmust, kantserogeenidest, ebameeldivatest lõhnadest ja allergeenidest küllastunud heitõhk juhitakse korterist välja.Samal ajal tarnitakse tänavaõhku, mis puhastatakse kõigist võimalikest kahjulikest ainetest ja viiakse meeldiva temperatuurini.

Kodu sissepuhke- ja väljatõmbeventilatsiooni eelised on ilmsed:

• Korteris on puhas õhk. Muide, selliste seadmete omanikud on praktiliselt ilma vajadusest tolmu pühkida! Paigaldus eemaldab kuni 97% kõikidest laudade ja puhvetite pindadele ladestunud osakestest;
• Seadmed on keskkonnasõbralikud, see ei eralda atmosfääri kahjulikke aineid;
• Korteri ventilatsioon vastab tuleohutusstandarditele;
• Paigaldamine võimaldab luua oma kodus ideaalse mikrokliima, ei vaja pidevat tähelepanu ja seda juhitakse automaatselt.

Lihtne ja arusaadav tööpõhimõte on muutnud sissepuhke- ja väljatõmbeventilatsiooniseadmed olemasolevate kliimaseadmetüüpide seas populaarseimaks.

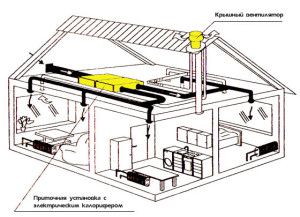

Sissepuhke- ja väljatõmbeventilatsiooni seade

Kõik korteri või maja sissepuhke- ja väljatõmbeventilatsioonipaigaldised jagunevad kahte tüüpi:

• monoblokk;
• ladumine.

Monoplokke toodetakse koosteliinilt täielikult kasutusvalmis. Lihtsalt ühendage ise õhukanalid ja ventilatsioonisüsteem ongi valmis. Kompaktsed monoplokid võtavad väga vähe ruumi ja on spetsiaalselt ette nähtud paigaldamiseks korteritesse.

Valmispaigaldised monteeritakse üksikutest komponentidest otse majas. Sissepuhke- ja väljatõmbeventilatsiooni komponentide omadused arvutatakse nagu tavaliselt, võttes arvesse individuaalseid nõudeid. Tippimissüsteem pakub suuremat funktsionaalsust ja automatiseerimisvõimalusi. Monoplokkidel on aga kasu nende väiksusest. Iga paigaldus on varustatud taimeriga, mis määrab mikrokliima parameetrid.Suurte kontorite ja suurte maamajade puhul on eelistatav virnastatud ventilatsioonisüsteem.

Millest süsteem koosneb? Oleme paigutanud elemendid loogilisse järjekorda: alates õhu sissevõtust kuni selle ruumi juurdevooluni:

• Õhu sisselaskevõre. See kinnitatakse väliselt õhukanali sissepääsu juures. Varustatud võrgu või võrega näriliste ja prahi vältimiseks;
• Kontrollklapp. Blokeerib õhukanali külma õhu läbitungimise eest. Saab käitada elektriliselt või mehaaniliselt. Mõnikord paigaldatakse ventiili asemel käsitsi või mehaanilise juhtimisega väravaklapp;
• Filtrid. Asub õhukanalites. Korterite sissepuhke- ja väljatõmbeventilatsioonisüsteemides kasutatakse tavaliselt kivisöega täidetud jämedaid filtreid;
• Õhukütteseade või õhukütteseade. Soojendab sissepuhkeõhku enne ruumidesse suunamist. Kodusüsteemides kasutatakse tavaliselt elektrilisi kütteseadmeid. Vesijahutusvedelikud võtavad rohkem ruumi, on kallimad ja keerukamad;
• Aurusti. Suvel õhu jahutamiseks. Nad töötavad freoonil või vees, kasutades jahutussüsteemi;
• Fänn. Soodustab õhu liikumist. Sissepuhke- ja väljatõmbeventilatsiooni õige arvutamine sõltub suuresti ventilaatori omadustest;
• Heli summutaja. Kui ventilaator töötab, tekib märgatav sumin, mille summuti summutab;
• Õhukanalid. Torud õhu transportimiseks võivad olla ümmargused või ristkülikukujulised, erineva paksusega ja erinevatest materjalidest, jäigad või painduvad;
• Jaotusvõred ja lambivarjud. Paigaldatud ruumi väljapääsu juurde. Tänu neile tungib õhk ruumi mitte ühe joana, vaid meeldivate õhukeste vooludena;
• Automaatika juhib kõiki neid seadmeid. Sisaldab minimaalselt kütte- ja ventilaatori kiiruse juhtnuppe;
• Andurid Koguda ja esitada andmed siseruumide mikrokliima kohta: õhutemperatuur, niiskus. Teine andurite rühm jälgib seadmete tööd;
• Rekuperaator. Sissepuhke- ja väljatõmbeventilatsiooni oluline komponent, kuigi mitte kohustuslik. Võimaldab säästa kuni kolmandiku sissepuhkeõhu soojendamiseks kuluvast energiast.

Tehnilised andmed

Ventilatsiooni sisse- ja väljatõmbeseadme valimisel peate pöörama tähelepanu järgmistele tehnilistele omadustele:

• Seadme mõõtmed. Väga oluline piiratud ruumi ja madala laekõrgusega korterite omanikele;
• Teave toiteallika kohta. Enamik seadmeid saab toite standardsest 220 V/50 Hz toiteallikast;
• Seadme kaal. Kinnitusvahendid on vaja eelnevalt ette näha;
• Ventilaatori nimivõimsus. Sissepuhke- ja väljatõmbeventilatsiooni võimsus on üks määravaid omadusi, mõõdetuna vattides;
• Fänni jõudlus kuupmeetrites tunnis;
• Väljundmüra tase detsibellides. Kuigi tänapäevased seadmed töötavad üsna vaikselt, ei tee paha nende parameetrite vastu huvi tunda. Kodune sissepuhke-väljatõmbe ventilatsiooniagregaat asub ju otse korteris. Pole pahad näitajad 24 - 38 dB;
• Õhu filtreerimise aste. Olenevalt filtrite tüübist piisab korteri jaoks G-st;
• Soojusvaheti saadavus ja tüüp;
• Õhukanali läbimõõt;
• Õhkkütte ja -jahutuse olemasolu ja võimsus. Kõik sissepuhke- ja väljatõmbeventilatsiooniseadmed ei ole varustatud kütte ja jahutusega;
• Juhtimissüsteemi tüüp.

Lisaks sissepuhke- ja väljatõmbeventilatsiooni tehnilistele omadustele on näidatud paigutuskoht: sisemine või välimine, töötemperatuuri vahemik ja töörežiim.

Rekuperaatoriga sissepuhke- ja väljatõmbeventilatsioonile on määratud rekuperaatori kasutegur, mis on keskmiselt 90%.

Tootjad

Korterite, suvilate ja keskmise suurusega kontorite sissepuhke- ja väljatõmbeventilatsiooniseadmed on turul väga laialdaselt esindatud väga erinevates hinnaklassides.

Tabel 1. Mõned õhukäitlusseadmete tootjad

Rekuperaatori kasutamine

Rekuperaatoriga sissepuhke- ja väljatõmbeventilatsioon on parim, mida turul täna pakkuda on. Rekuperaator kasutab siseõhu temperatuuri sissepuhke välisõhu soojendamiseks.

Rekuperaatoreid on 3 tüüpi:

• pöörlev;
• lamell;
• vahepealse jahutusvedelikuga.

Kuigi pöörlev seade on tõhusam, kasutatakse plaatsoojusvahetiid sagedamini väikestes sissepuhke- ja väljatõmbeventilatsiooniseadmetes. Need on kompaktsemad ja odavamad. Rotatsioonsoojusvahetid töötavad temperatuuril -15 kraadi ja alla selle, seega sobivad need hästi välipaigaldisteks.

Tarne- ja väljalaskeseadmete arvutamine

Õige valiku tegemiseks peate teadma sissepuhke- ja väljatõmbeventilatsiooni põhilisi tehnilisi omadusi.

Jõudluse määratlus

Arvutame iga teenindatava ruumi mahu:

V=h*S,

Siin h - ruumi kõrgus, S - ruumi pindala.

Arvutame õhuvahetuskursi:

K=n*V,

Siin n — tabeli väärtus, eluruumide puhul on 2.

Suurendame saadud K väärtust 25-30% ja arvutatakse sisse- ja väljatõmbeventilatsiooni jõudlus.

Keskmised jõudlusväärtused on:

• korterite jaoks - 100 - 500 kuupmeetrit tunnis;
• maamajade jaoks - 1000 - 2000 kuupmeetrit tunnis.

Küttevõimsuse määramine

W=0,36*O*T,

Siin O - läbiva õhu maht, Tz - talvine keskmine temperatuur.

Jahutusvõimsuse määramine

Kasutatakse eelmist valemit, muutub ainult väärtus T - suveks.

Aurugeneraatori võimsuse määramine

W=h*S*u

Siin h - ruumi kõrgus, S - ruumi pindala, u — eluruumi minimaalne õhuniiskus on 30.

Kanali läbimõõdu arvutamine

Elamu või korteri ventilatsioonitorude ristlõikepinna arvutamiseks võite kasutada lihtsaid suhteid:

• 1 ruutmeetri suuruse korteri või eramaja jaoks. ruumi meeter 5,4 ruutmeetrit. toru ristlõikepindala cm;
• kuuride ja garaažide jaoks - 17,6 ruutmeetrit.

Elektritarbimise arvutamine

Saate ette planeerida kodu sissepuhke- ja väljatõmbeventilatsiooni ülalpidamise tulevased kulud.

Sm=(∆Td *K*c*Pd*Ld+∆Tn*K*c*Pn*Ln)*Nd/1000,

Pika valemi saab dešifreerida üsna lihtsalt:

∆Td Ja ∆Tn - päevase ja öise temperatuuri erinevus, mis on arvutatud iga kuu kohta eraldi, saate neid väärtusi vaadata Internetist, TO - paigaldusvõimsus, Koos — õhu soojusmahtuvus, püsiv väärtus 0,336, Ld Ja Ln — kilovati/tunni hind päeval ja öösel, Pd Ja Pn päeva ja öö pikkus tundides, Nd - päevade arv kuus.

Energiakulusid saate vähendada rekuperaatori või VAV-süsteemi abil. Samal ajal tõuseb paigaldushind keskmiselt 20%.

Ise-ise sissepuhke- ja väljatõmbeventilatsioon

Korteri sissepuhke- ja väljatõmbeventilatsiooni oma kätega kokkupanekuks peavad teil olema mitte ainult torustikuoskused, vaid ka teoreetilisi teadmisi. Seetõttu kaaluge enne korteris sissepuhke- ja väljatõmbeventilatsiooni tegemist plusse ja miinuseid, konsulteerige spetsialistiga ja alles siis asuge tööle. Oma kätega korteris saate eraldi kompaktsetest seadmetest kokku panna üsna korraliku ja töökorras sisse- ja väljatõmbeventilatsiooni.

Sissevoolu tagab kompaktne õhu etteandeseade ning õhu väljatõmbejõudu suurendab väljatõmbeventilaator, mis on paigaldatud köögis või tualetis õhukanalisse. Selle tulemuseks on mehaaniliselt juhitav ventilatsioon. Kavandatud skeemi eelised:

• odav;
• lihtne paigaldus;
• ei ole vaja paigaldada õhukanaleid;
• seadmed on paigaldatud korteri dekoratiivset viimistlust häirimata;
• Toite- ja väljatõmbeventilatsiooni võimsust on lihtne arvutada;
• Kombineeritud sissepuhke- ja väljatõmbeventilatsioonisüsteemi remont läheb maksma väga vähe.

Ja väike konks: mehaaniliselt juhitav kokkupandav ventilatsioon on väljatõmbeventilaatorite tõttu pisut mürarikas. Seadmete võimsuse valikul on oluline hoolikalt tasakaalustada sisse- ja väljavoolu, vastasel juhul on võimalik tuuletõmbus, madalrõhkkond ja muud ebameeldivad tervisenähtused.

Võite keelduda kapoti mehaanilise veojõu kasutamisest. Paigaldage sundsissevool, seejärel "pressitakse" väljatõmbeõhk läbi ventilatsioonivõrede.

Tulemuseks on kombineeritud ventilatsioon küttega, vaikne töö ja täisautomaatne. Ja nüüd üksikasjalikud juhised selle kohta, kuidas sellist ventilatsiooni korteris teha.

Õhuvarustusseadmete valik

Õhukäitlusseadmeid on kahte tüüpi:

• kompaktne;
• universaalne.

Kompaktsed teenindavad ainult ühte ruumi ja paigaldatakse uksele või seinale. Kompaktne õhukäitlusseade töötab ilma õhukanaliteta. Õhk siseneb sellesse läbi seinas või ukses oleva augu, filtreeritakse, soojendatakse ja juhitakse ruumi vajaliku intensiivsusega. Kõik parameetrid seadistatakse käsitsi.

Universaalsed asetatakse ripplae alla või kinnisele rõdule. Paigaldamine teenindab kogu korterit, kuid on vaja paigaldada õhukanalite võrk. See on peamine erinevus kompaktsest. Sellised seadmed on tülikamad ja nende paigaldamine keerulisem. Siiski on täiesti võimalik iseseisvalt teha sissepuhke- ja väljatõmbeventilatsiooni korteris, mis põhineb universaalsel toiteseadmel.

Enne kosmeetilise remondiga alustamist planeerige universaalse õhukäitlusseadme paigutus. Siis on õhukanalid kergesti peidetud dekoratiivsete elementide taha.

Õhukäitlusseadme paigaldamine

Kui valik langeb universaalsele ventilatsiooniseadmele, on töö esimene etapp sellele asukoha valimine ja õhukanalite paigaldamine. Painduvad ventilatsioonitorud on mugavad, kui võtate nende paigaldamisel arvesse mitmeid reegleid, toimivad need väga tõhusalt.

Vältige pöördeid, kui see pole võimalik, tehke need nüri nurga all. Õhukanalite pikkus peaks olema võimalikult lühike.

Toiteplokk on paigaldatud välisseina lähedale, väikseimad kompaktid saab riputada isegi rõduukse põhja.

Töö edenemine:

1. Seinasse (uksesse) puuritakse umbes 10 cm läbimõõduga auk (vt täpselt seadme juhiseid).
2. Sisestame auku eelnevalt soojusisolatsiooniga mähitud toitetoru.
3. Tänavapoolsele küljele kinnitame resti.
4. Riputame ventilatsiooniseadme seestpoolt ja kinnitame isekeermestavate kruvide või tüüblitega seina külge.
5. Venitame õhukanalid, kui on valitud universaalne toide, ühendame toiteallika.

Korteri sissepuhke-väljatõmbeventilatsiooni esimene osa on juba oma kätega kokku pandud. Nüüd hoolitseme väljatõmbeõhu eemaldamise eest.

Õhu väljatõmbeseadmete valik

Eemaldame õhu kõige “reostunumatest” ruumidest: vannitoast ja köögist, kasutades selleks ajaproovitud väljatõmbeventilaatorit.

Valige õhuniiskuse ja liikumisanduritega varustatud väljatõmbeventilaatorid. Sellised seadmed teevad oma tööd paremini, kasutades vähem elektrit.

Väljalaskevõre asemel on paigaldatud ventilaator. Soovitav on varustada kapuuts tagasilöögiklapiga. See odav seade on plastkardin horisontaalteljel, mis on nihutatud ülespoole. Ventiil blokeerib õhuvoolu ventilatsioonisüsteemist, vältides vastupidist tõmmet.

Kui ventilaator on varustatud anduritega, antakse sellele pidevalt elektrivoolu. Lihtsamad mudelid saavad toidet valguslülitist või aktiveeritakse eraldi nupuga. Köögi jaoks on eelistatav teine ​​​​võimalus.

On võimatu rääkimata seadmest, mida tavaliselt kasutatakse väljatõmbeõhu eemaldamiseks - köögikubu. Kapoti tõhusus on seletatav asjaoluga, et see püüab aurud ja lõhnad otse nende ilmumise piirkonnas. Valides peaksite pöörama tähelepanu järgmistele parameetritele:

• tüüp (korter, saar, kuppel, sisseehitatud);
• mõõtmed;
• tööpõhimõte (õhu retsirkulatsioon või väljatõmbesüsteem);
• esitus;
• müratase;
• juhtimismeetod (puutetundlik või mehaaniline).

Tabel 2. Mõnede köögikubude mudelite omadused

Väljatõmbeseadmete paigaldamisega saate mehaanilise ajamiga ja küttega sisse- ja väljatõmbeventilatsiooni.

Toite- ja väljalaskesüsteemi hooldus ja remont

Mehaaniline sissepuhke- ja väljatõmbeventilatsiooniseade on üsna keeruline seade, mis koosneb paljudest komponentidest. Kõik need peavad töötama harmooniliselt, kui seda ei juhtu, on vajalik sissepuhke- ja väljatõmbeventilatsiooni remont. Lisaks vajab kodusüsteem teenust, mis hõlmab järgmist:

• põhiparameetrite silumine;
• filtrite ja õhukanalite puhastamine;
• tuleohutuse järgimise jälgimine.

Kui seade on katki, soovitame tungivalt mitte ise remontida. Monoplokkidel peab olema garantii. Kuid isegi kui süsteem on kokkupandud, annab tarnija (tavaliselt tema ja paigaldaja) seadmetele ja paigaldustöödele garantii. Remontige sissepuhke- ja väljatõmbeventilatsioonisüsteemi ainult siis, kui olete probleemiga väga kursis, osalesite paigaldamisel ja omate diagnostikaseadmeid.

Video sissepuhke- ja väljatõmbeventilatsiooni omatehtud rekuperaatori kohta:
