Vannitoa ventilaatori ühendamise skeem

Vannitoas või WC-s asuv sundtõmbekubu töötab elektriga, seega peab selle paigalduskohani olema juhtmerida. Toide antakse tavaliselt lüliti kaudu, et oleks võimalik seadme tööd juhtida. Ventilaatoriühendust saab korraldada erinevalt siin valib igaüks endale sobivaima skeemi. Enamasti lihtsustab ülesannet valgustuse kombineerimine toite- ja väljalaskesüsteemiga. Sellel lahendusel on oma eelised ja puudused.

Vannitoa elektriventilaatori valimise reeglid

Müügil on palju väljalaskeseadmeid, kuid te ei saa võtta esimest, mis teile meeldib, on oluline teada selle tehnilisi omadusi ja töötingimusi. Selleks, et duši mikrokliima oleks sanitaarstandardite kohaselt vastuvõetavates piirides, tuleb arvestada järgmiste punktidega:

• Mis võimsus peaks seadmel olema? See viitab selle jõudlusele.See parameeter sõltub otseselt ruumi pindalast, kuhu õhupuhasti paigaldatakse.
• Istme läbimõõt. Ventilatsiooni imitoru ise peaks mahtuma eelnevalt paigaldatud kanalisse ja toitejuhtmed peaksid läbima vabalt;
• Lisafunktsioonid. Olemas on taimeriga seadmed, mootori pöörete regulaator, tuuletõmbuse eest mehaaniliselt sulguvad kardinad, liikumis- või valgusandur.

Oluliseks valikut mõjutavaks parameetriks võib olla tööpaigaldise müra. Kui tekkivate detsibellide tase ületab soovitatud läve, on elektriventilaatori kasutamine magamistubade läheduses keeruline.

Kuidas kontrollida loomulikku ventilatsiooni

Kui ehitusprojekt sisaldab loomulikku ventilatsioonisüsteemi, ei pruugi sundväljatõmbe paigaldamine olla vajalik. Selles veendumiseks peate kontrollima disaini funktsionaalsust. Kinnitusmeetodid on järgmised:

• Kanalis oleva mustandi kontrollimine. Selleks süüdake tikk ja viige see kanali sissepääsu juurde. Kui leek tormab augu poole, on tuuletõmbus. Soovitatav on seiret läbi viia sooja ja vähese tuulega ilmaga, kui rõhulanguse parameetrid on alati minimaalsed.
• Ruumi kuivatamise efektiivsuse analüüs. Nendel eesmärkidel täidetakse duširuum auruga: kuum vesi avatakse difuusori kaudu ja tühjendatakse mõnda aega. Järgmisena vaadatakse, kui rikkalikult tekivad toa seintele veepiisad ja kui kaua see ära ei kuiva.

Kui niiskus kaob kiiresti, piisab loomulikust tsirkulatsioonist kvaliteetse õhuvahetuse korraldamiseks tualettruumis või vannitoas. Vastasel juhul on vaja paigaldada täiendav elektriline ventilatsioonipump.

Vannitoa ventilaatori ühendamine lülitiga

Elektriventilaator ühendatakse elektriliiniga mitte otse, vaid lüliti või lüliti kaudu. Tavaliselt pole selle pidevat tööd vaja, eriti suvel, kui saate akna avada ja vannituba ventileerida. Lülitid on ühe-, kahe- ja mitmeklahvilised. Töörattaga elektrimootori töö korraldamiseks piisab kahest esimesest võimalusest.

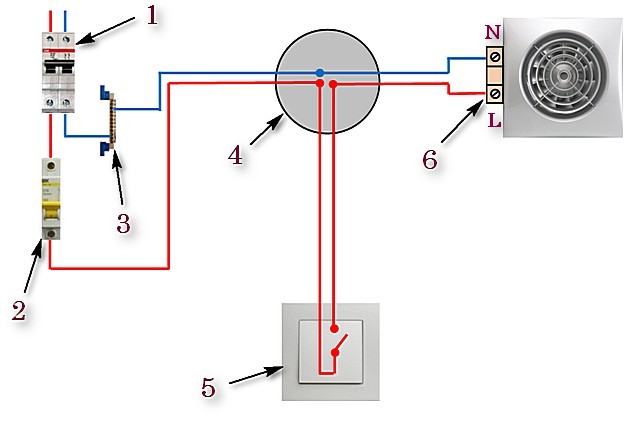

Seadme jaoks eraldi lülituslüliti

Parim variant oleks paigaldada ventilatsioonipumbale eraldi lüliti.

• Saate elektriventilaatori igal ajal sisse lülitada ja ärge kasutage seda rangelt põleva valgusega, nagu lambipirni paralleeltoite korral.
• Seadet parandades on seda ohutuse huvides lihtsam pingest lahti ühendada.

Sellist ühendusskeemi ventilaatori lülitiga ei ole alati võimalik rakendada, kui ruumis on viimistlus, seetõttu paigaldatakse juhtmed ehitusjärgus. Eraldi lüliti on lisakulu ja selle paigaldamiseks tuleb leida vaba ruumi.

Seal on sisseehitatud lülituslülitiga elektrilised väljatõmbeventilaatorid ja rippjuhtme kujul olev juhtimissüsteem. Selliste seadmete puhul saate luua ainult liiniühenduse.

Ühendus ühe võtmega lüliti kaudu

Kui duši all on juba plaadid ja neid pole võimalik eemaldada ning teil on vaja teha elektritoide, saate seda teha lihtsalt - võtke elektripirnist toide, ühendades selle paralleelselt. Siis töötab ventilatsioonipump samaaegselt valgusega.Juhtmeid saab lambist toita läbi plastkarbi.

See valik on hea ka majanduslikust seisukohast, kuna te ei pea lisalülitile raha kulutama ja kaablit on vähem. Ainus puudus siin on tööpõhimõte ise - ainult siis, kui tuli põleb. See on ebamugav, kuna vanniprotseduuride ajal on tunda tuuletõmbust, et märg aur ruumist täielikult eemaldada.

Kahe võtmega lüliti kasutamine

Vannituppa ventilaatori paigaldamise projekteerimisetapis saate kohe varustada liini elektriseadme toiteks topeltlülitist, millele ripub ka valgustus. See on mugav ja tulus, kuna kahe klahviga lüliti maksab veidi rohkem kui ühe võtmega lüliti ja on odavam kui kaks eraldi lülituselementi. Muidu kehtivad ka siin kõik eelised, mis on omased õhupuhasti eraldiseisvale toiteallikale. Oluline on ainult meeles pidada, milline klahv millisel real on, et mitte segadusse sattuda ja valgust põlema jätta, arvates, et see puhub.

Võimsaid juhtmeid ei tohiks ühendada väljatõmbeventilatsiooni imiga, tavaliselt on kodumasinate tarbitav vatti ebaoluline.

Ventilaatori ühendamine taimeriga

Sisseehitatud taimeriga seadmed võivad töötada vastavalt järgmisele skeemile:

• See lülitub sisse hetkel, kui tuli süttib ja lakkab töötamast pärast teatud aja möödumist pärast tule väljalülitamist. Viivitus võib sel juhul olla fikseeritud või kohandatav.
• Mootor käivitub pärast lambi kustumist.

Viimane variant on mugavam, kuna säästab elanikke vannitoa või tualettruumi kasutamisel tõmbetuult ja töötava seadme müra eest.Taimeriga õhupuhasti projekti elluviimiseks on vaja kolmejuhtmelist kaablit, kus kaks liini on elektriliinid ja üks juhe signaalijuhe.

Kuidas duši all õhuvahetust korraldada

Vanniprotseduuride ruum peab olema varustatud sissepuhke- ja väljatõmbeventilatsiooniga, sellel on mitu põhjust:

• See on kõrge õhuniiskusega ala, mida ei saa lihtsa küttekehaga kuivatada;
• Enamasti pole vannitubadel aknaid, mis välistab lihtsa ventilatsiooni võimaluse.

Väljalaskesüsteemi standardvarustuses on imiseade ja õhuvarustusseade. Viimasena saab kasutada tavalist siseukse alumise osa seadet - dekoratiivvõrku. Seejärel toimub õhuvahetus, ühendades ruumi teiste ruumidega.

Kui ust ei ole võimalik uuendada, saab sissevoolu korraldada toiteventiili või vannitoas rekuperaatori abil. Viimasel juhul täidab seina üks organiseeritud kanal korraga kahte funktsiooni: õhu sissevõtt ja õhuvarustus. Süsteemi saab toita eraldi lülitist.

Uue hoone ehitamisel on soovitav vannitoa ja tualeti ülaosa kujundusse lisada väikesed aknad. See võimaldab suvel kasutada ainult ventilatsiooni.

Elektrilise ventilaatori paigaldamine

Õhupuhasti paigaldamine ei ole keeruline tehniline ettevõtmine, kuid nõuab siiski teatud ehitusvaldkonna oskusi või vähemalt nendest protsessidest arusaamist.Kõige tähtsam on otsustada koht, kuhu ventilatsioonipump ise asetatakse. Reeglite kohaselt peaks see olema kõrgeim punkt piirkonnas, kus on kõige tõenäolisem auru teke või lihtsalt suur niiskuse kogunemine. Kui võtate dušikabiini või vanni, on see otse tualettruumi kraan;

Seina versioon

Vannitoa ventilaatori seinaga ühendamiseks peate tegema järgmist.

1. Märkige seina töötlustasandile korpuse paigalduskoht. Selleks paigaldage plaadile või betoonile plasttoru, mille läbimõõt on veidi suurem kui istme enda läbimõõt, ja joonistage ring.
2. Teemantkrooni abil puuritakse seina sisse kanal tänavale. Seda saab teha pobediti puuri ja lööktrelli abil.
3. Toru väliskülg kaetakse õhukese paigaldusvahtliimiga ja sisestatakse saadud kanalisse.
4. Selleks, et mitte eemaldada plaate ja anda seadmele elektrit, valige plaatide vaheline ühenduskoht ja sisestage sinna lame kahesooneline traat, asetades selle valguslüliti paigalduskohta. Sellele lülitatakse sisse.
5. Toode ühendatakse elektriga, paigalduspaneelile kantakse seest väljapoole vedelnaelte kiht ja seade sisestatakse ventilatsioonitorusse.

Järgmisena lülitage seade sisse ja kontrollige, kuidas see töötab. Kõrvalist müra ega vibratsiooni ei tohiks olla.

Saate protsessi lihtsustada ja ühendada mootori lihtsalt lambipirniga. Selleks ei pea te plaatide vahele soont tegema, piisab, kui ostate plastkarbi, millesse on paigaldatud elektrijuhtmestik. Kast ise on liimitud plaadile, viies selle lambi juurde. Järgmisena ühendatakse kaabel kassetiga ja asetatakse ventilatsioonipumba külge.
