Õhukanali ja liitmike pindala arvutamise meetodid

Ventilatsioonikanalid on valmistatud ümmarguse või ristkülikukujulise ristlõikega terasest, kasutatakse plastikust või metalliseeritud fooliumit. Projekteerimisetapis arvutatakse õhukanalite ja liitmike pindala, et tagada standardsed rõhu ja õhukiiruse näitajad ning optimaalsed akustilised omadused.

Õhukanalite pindala arvutamise vajadus ja eesmärk

Ventilatsioonikanali paigutus on õhujaotussüsteemi oluline osa. Kanali ristlõike arvutamine mängib rolli vajaliku materjalikulu määramisel, et säästa raha. Ruumi mikrokliima sõltub tööala ja konfiguratsiooni õigest arvutamisest.

Toru läbilaskevõime ja läbimõõdu veatu arvutamine mõjutab järgmisi omadusi:

• õhu puhtus;
• õhu vahetuskurss;
• hallituse ja hallituse oht;
• temperatuur ruumis.

Ventilatsiooniindeksite arvutamise tulemusena tuleks saada struktuur, mis võimaldab läbida vajalikku värsket vooluhulka sisemise atmosfääri tervise parandamiseks. Samal ajal vähendatakse liini rõhukaod miinimumini ning mikrokliima vastab sanitaarstandarditele niiskuse, õhusaaste ja õhukanalite tööst tulenevate müratasemete osas.

Üldine teave arvutamiseks

Peamised näitajad hõlmavad kasti ristlõikepindala, mis määrab voogude liikumise kiiruse. Muster on selline, et mõõtmete suurenedes rõhk väheneb ja vastupidi. Õhukanalite kvadratuuri arvutamine toimub mitmel viisil, et oleks võimalik tulemusi võrrelda.

Torude valimise näitajaid saab arvutada järgmiste väärtuste abil:

• vastavalt SanPiN-is toodud hügieeni- ja sanitaarstandarditele;
• ruumis viibivate inimeste arvu järgi;
• ruumi pindala ja mahu järgi.

Arvestus tehakse eraldi ruumi või hoone kui terviku kohta. Materjali kogus määratakse süsteemi konfiguratsiooni ja mõõtmete alusel. Ümmargused torud nõuavad läbimõõtu ja kogupikkust, ristkülikukujuliste torude arvutamiseks kasutatakse liini laiust, kõrgust ja pikkust.

Õhukanalite kujuliste osade pindala määratakse, võttes arvesse painutusi, erineva kujuga adaptereid, nende laiust, pöördenurka ja kõrgust.

Õhukanalite pindala arvutamise meetodid ja etapid

Ventilatsioonikanali suurus sõltub sundvoolu mahust, liikumiskiirusest ja survest siseseintele.

Ventilatsioonitoru parameetrite arvutamine toimub mitmes etapis:

• õhuvahetuskurss määratakse vastavalt tehnilistele nõuetele, ehitus- ja sanitaarnormidele;
• tehakse torujuhtme lõigu aerodünaamiline valik;
• määratakse tekitatud müra tase (akustiline arvutus);
• paberile joonistatakse paigaldusskeem koos viitega paigutusele;
• joonis lepitakse kokku tellijaga, tehakse muudatusi;
• vormistatakse elektrivarustuse arveldusdokumendid;
• Üksikud õhukanali komponendid on üksikasjalikult välja joonistatud.

Ventilatsiooniseadmed valitakse alles pärast õhukanalite ja liitmike tehniliste arvutuste tegemist, varustus- ja väljatõmbesõlmede ning automaatsete seadmete ostmist.

Lõigu arvutamine

Kanalite laiendamisel müraefektid vähenevad, kuid praktikas ei ole ristlõike suurendamine alati õigustatud. Seda võivad takistada ruumi piiratud kõrgusega mõõtmed, mistõttu pööratakse tähelepanu perimeetri arvutamisele.

Õhukanalite põikpind arvutatakse valemi abil S_c = L 2,788/V, Kus:

• S_c — kasti arvestuslik pindala (cm2);
• L — kanalit läbiva vooluhulk tunnis (m3/h);
• V — õhu kiirus liinil (m/s);
• 2,788 — ühiku ümberarvestuskoefitsient.

Pindala saadakse ruutsentimeetrites, sellised ühikud on analüüsi jaoks kõige mugavamad. Voolukiiruseks kanalis eeldatakse eluruumide puhul 3 – 4 m/s. Ümmarguse toru läbimõõtu saate vähendada, asendades selle ristkülikukujulise toruga, mille läbimõõt on sarnane.

Õhukanalite ruutmeetrite arvutus tehakse iga sektsiooni kohta eraldi, alustades keskkanalist, kus kiirus ulatub 6 - 8 m/s.Peamise õhukanali läbimõõt on sageli suurem kui painde läbimõõt ja kanalid on ühendatud adapteritega.

Ristküliku ümbermõõdu ja ringi pindala arvutamine

Ventilatsioonikanalite alad võetakse pärast vajaliku jõudluse arvutamist. Torude ristlõige viitab konstruktsiooniomadustele, mille järgi määratakse kasti optimaalne konfiguratsioon (ristkülikukujuline või ümmargune). Liini pikkus tehakse materjalide säästmiseks võimalikult väikeseks, kuid süsteem peab tagama vajaliku vahetuskursi.

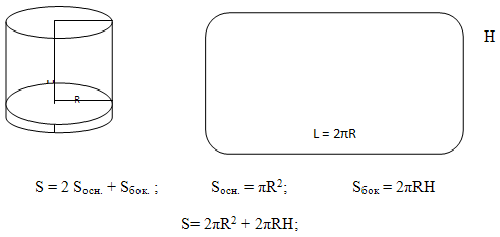

Ringikujuline ristlõikepindala arvutatakse valemi abil S = π D2 / 400ja ristkülikukujuline - S = a b / 100, Kus:

• S - ruut;
• π - number 3,14;
• D - ringi läbimõõt;
• a — ristküliku pikkus;
• b — ristküliku laius.

Läbimõõdu, pikkuse ja laiusega pindala suhted on mugavuse huvides kokku võetud spetsiaalses SNiP-tabelis, kus saate analüüsida ja teada saada parameetreid sõltuvalt sektsiooni suurusest. Igapäevaelus kasutatakse kõige sagedamini 40 x 20 või 10 x 10 cm ristlõikega kaste, mille läbimõõt on 20 ja 10 cm.

Õhukiiruse arvutamine

Ventilatsiooni vooluhulk määratakse pärast õhuvahetuskiiruse arvutamist, mida saab arvutada iseseisvalt või vaadata tabelites. Paljusus näitab õhuvahetuse intensiivsust. Indikaator määratakse atmosfääri vahetuste arvu järgi tunnis ja see on võrdne vooluhulga mahu ja ruumi mahu suhtega, kus ventilatsioon on paigaldatud.

Õhu vahetuskurss määratakse valemiga N=V/W, Kus:

• N — õhuvahetuste arv (korda/tunnis);
• V — värske õhu kubatuur tunnis (m3/h);
• W — ruumi maht (m3).

Pärast seda arvutatakse tegelik voolukiirus (aerodünaamiline arvutus) kanalis ja leitakse valemi abil £ = L / 3600 F, Kus:

• £ — voolukiirus (m/s);
• L — õhuvahetuskurss (m3/h);
• F — toru ristlõike pindala (m2).

Kiirus mõjutab mürataset, seetõttu tuleks torujuhtme parameetrite valimisel seda omadust võrrelda normatiivtabelitest võetavaga.

Vormitud tooted ja nende arvutamine

Põhirea kujuliste elementide suurus määratakse veebikalkulaatori või kollektsioonide spetsiaalsete tabelite abil. Tooted on keeruka kujuga, nende arvutamiseks on vaja eriteadmisi.

Kujundatud lingid sisaldavad järgmisi elemente:

• torujuhtme nurga all pööramiseks paigaldatakse ümmargused, ovaalsed, ruudukujulised ja ristkülikukujulised painded;
• üleminekuid kasutatakse erinevate sektsioonide kastide ühendamiseks ja need eristuvad keeruka sektsiooni geomeetriaga;
• niplid ja liitmikud ühendavad õhukanali sirgeid osi;
• kanali hargnemiseks kasutatakse teesid;
• pistikud katkestavad voolu;
• ristid on mõeldud külgnevate voolude eraldamiseks või ühendamiseks;
• pardid asetatakse torujuhtme telje liigutamiseks vertikaalselt või horisontaalselt teise asendisse.

Vormitud osade parameetrid määravad õhu kiiruse, selle mahu, süsteemi tiheduse ja elektrikulu.

Kanali tegelik pindala

Lisaks arvutatule on vaja arvutada juba paigaldatud kanali tegelik pindala. Iga jaotise jaoks on spetsiaalsed arvutusvalemid.Läbimõõdu, laiuse ja pikkuse mõõtmeid ei võeta regulatiivsetest dokumentidest valides, õigeks määramiseks peate mõõtma vahemaid, ümbermõõtu ja pikkusi. Ristkülikukujulise kuju tegeliku ristlõikepindala arvutamise valemeid kasutatakse sarnaselt projekteerimisnäidiku jaoks kasutatavatele valemeid. Ümmarguse kanali pindala jaoks peate mõõtma ka läbimõõtu.

Ovaalse lõigu ristlõikepindala arvutatakse valemiga S = π A B / 400, Kus:

• π - number 3,14;
• A — läbimõõt piki ovaali peatelge;
• B - läbimõõt piki ovaali väiketelge.

Kanali tegelikku jõudlust võrreldakse standardse jõudlusega ja määratakse vastavus.

Vormitud toodete arvutusmeetodid

Viga vormitud osade ristlõigete valikul võib isegi veatu konstruktsiooni korral põhjustada õhuvoolu ebaõiget tsirkulatsiooni. Paljud tootjad esitavad projekti seletuskirjas nomogrammid. Need on normatiivkirjanduses esitatud funktsiooni graafilised arvutused mitme muutuja jaoks.

Õhukanalite arvutamise inseneriabi ütleb, et on olemas võimalus rakendada joonlauda, ​​mille abil töötatakse välja funktsionaalsed sõltuvused ilma valemeid kasutamata. Kanaliliitmike ristlõikepindala, mis on võimeline tasakaalustama süsteemi mürataset, on võetud monogrammidest.

Haru või pöörde toru mõõtmete määramiseks järgige neid samme:

• leida monogrammilt tunnis liikuva õhuvoolu ja antud piirkonna optimaalse kiiruse ristumispunkt;
• mitte kaugel sellest punktist, leidke sobiva läbimõõdu väärtus.

Nomogrammi abil on lihtsam arvutada õhukanalite kujuliste osade pindala ja määratakse kindlaks rõhu langus süsteemis määratud voolukiirusel.

Põhilised arvutusnõuded

Ventilatsioonitorustiku asukoht määratakse kindlaks projekteerimisetapis, samal ajal valmistatakse ette insener-tehniliste seadmete paigaldamise alad ning täpsustatakse kurvide, üleminekute, teede ja ristide arv.

Õhukanalite arvutus peab tagama järgmised tingimused:

• hoone tagab vajalikud temperatuuritingimused soojusülekandega vajalikesse ruumidesse;
• õhu kiirus kanalites ei vähenda inimese mugavuse taset;
• kahjulikke keemilisi osakesi ja hõljuvaid lisandeid leidub atmosfääris sanitaarnormidega lubatud mahus.

Teatud piirkondades tuleb hoida püsivat rõhku ja välisõhku ei tohi sisse lasta. Korralikuks toimimiseks analüüsitakse kanali sisepinna takistust.

Rõhukao määramine pärast kanali pindala arvutamist

Rõhukaod arvutatakse pärast torujuhtme pindala, õhuvahetuskursi ja kasuliku takistuse arvutamist. See indikaator mõjutab ventilaatori võimsuse valikut.

Kasutatav valem on P = R L + E V Y / 2, Kus:

• P — rõhukadu (Pa);
• R — hõõrdumise rõhu erinäitaja õhu ja siseseinte koosmõjul (Pa/m);
• L — konstruktsiooniosa pikkus (m);
• E — rõhukao arvindeks piirkonnas kokku;
• V — voolukiirus soovitud kohas (m/s);
• Y — atmosfääri tihedus (kg/m3).

Rõhukadu määratakse teatmeraamatu abil.Koefitsient E sõltub otseselt selle ala parameetritest, kus arvutus tehakse.

Automaatse veebikalkulaatori kasutamine suurendab arvutuse täpsust võrreldes käsitsi meetodiga.
