Ventilatsiooni deflektori tööpõhimõte

Ruum, kus inimesed asuvad, vajab õiget mikrokliimat. Pideva õhuringluse saab tagada ventilatsioonisüsteemi paigaldamisega. Ventilatsiooni efektiivsus sõltub otseselt sisemisest tõmbest. Ventilatsioonikanali kaitsmiseks prahi eest, mis põhjustab selle talitlushäireid, peate kanalile paigaldama ventilatsioonisuunaja.

Deflektori peamised ülesanded

Loomulik ventilatsioonisüsteem sõltub atmosfääritingimustest. Nad määravad selle tõhususe. Sise- ja välistemperatuuri erinevuse tõttu tõusevad õhuvoolud ülespoole. Nii toimub vereringe.

Tuul võib ventilatsioonisüsteemi toimimist reguleerida. Õhumasside liikumine tuule mõjul võib kiireneda või liikuda vaevaliselt.

Õhukanali deflektori abil saate vähendada atmosfäärinähtuste mõju ventilatsiooni tööle.See on seade, mis näeb välja nagu kork. See on paigaldatud väljalaskekanali ülaossa.

Deflektor on seade, mis lahendab mitmeid olulisi probleeme:

• Kaitseb kaevandust mitmesuguse prahi sissepääsu eest, mis halvendab süsteemi tööd ja tekitab tuleohu.
• Minimeerib sademete negatiivset mõju seadmetele.
• Hoiab ära vastupidise tuuletõmbuse.

Pärast heitgaasideflektori paigaldamist suureneb ventilatsioonisüsteemi efektiivsus rohkem kui 20%. Lisaks toimib seade sädemepüüdjana.

Disain ja tööpõhimõte

Ventilatsiooni deflektori toimimise mõistmiseks peate mõistma selle struktuuri. See koosneb järgmistest elementidest:

• Hajuti on alus, mis näeb välja nagu kärbitud koonus. Kolvi alumine osa asetatakse ventilatsioonikanalile, mis juhitakse välja läbi katuse. Hajuti on ette nähtud õhuvoolu aeglustamiseks ja rõhu suurendamiseks.
• Aluste abil kinnitatakse hajuti külge vihmavari. See on kaitsekork, mis takistab prügi sattumist ventilatsiooniavasse.
• Keha, mis on rõngas.

Leiate modifikatsioone, mis on varustatud spetsiaalsete võrkudega väikese prahi püüdmiseks. Kuid selline vahetükk võib veojõu nõrgendada.

Ventilatsiooni deflektor töötab järgmisel põhimõttel:

• Seade fikseerib õhuvoolu.
• Õhk liigub difuusorisse, kus see hargneb ja vähendab rõhku ventilatsioonikanali ülaosas.
• Moodustub tühjus, kuhu pärast väljatõmbe siseneb ruumist õhk.

Kui ventilatsioonitoru deflektor on õigesti valitud ja paigaldatud, suureneb rõhuerinevus väljalaskekanali otsas ja õhuvahetuse intensiivsus.

Deflektorite tüübid

Seadmed on saadaval erinevate disainifunktsioonidega. Deflektor võib olla suletud või avatud, ümmargune või kandiline, mitme vihmavarjuga koonuse kujul või ühe korgiga.

TsAGI disain

Üks heitgaasideflektori tüüpe on TsAGI disain. See on kork, mis on loodud veojõu suurendamiseks õhurõhu ja rõhuerinevuste abil.

Düüs on varustatud täiendava silindrilise ekraaniga. Traditsiooniline deflektor asetatakse sisse.

Selle disaini eristavad omadused:

• Sõltuvalt võlli kaela kujust võib ühendus õhukanaliga olla nippel, äärik või side.
• Võimalus liigutada õhuvoolu mitteagressiivsest keskkonnast. Terasest mudelid taluvad temperatuuri kuni +800 kraadi.
• Külma ilmaga võib silindri sisse tekkida jää. Selle tõttu lõik blokeeritakse.

Vaikse ilmaga tekitab deflektor veojõutakistuse.

Grigorovitši mudel

Grigorovitši seade on üks levinumaid mudeleid, mis on väga populaarne. Selle põhjuseks on selle lihtsus ja juurdepääsetavus. Mudel koosneb mitmest vihmavarjust, mis on ühendatud üheks elemendiks.

Korgiotsik paigaldatakse ringikujulise ristlõikega torujuhtmele või võlli peale. Õhuvoolu kiirus koonuse all põhjas suureneb kanali ristlõike ahenemise tõttu. See toob kaasa rõhuerinevuse suurenemise.

Astato tüüpi avatud plaadi disain

See seade töötati välja Prantsusmaal. See on ette nähtud loomuliku ventilatsioonisüsteemi väljatõmbevoolu tõmbe suurendamiseks. See juhtub tuule ja ventilaatori abil. Düüsi saab paigaldada mis tahes keerukuse ja korruste arvuga majadele.

Astato tüüpi konstruktsioonid on valmistatud alumiiniumist. Mudelivalik on saadaval kuues suuruses, alustades läbimõõduga 16 cm ja lõpetades 50 cm-ga Seadet saab juhtida käsitsi või automaatselt rõhuanduri abil.

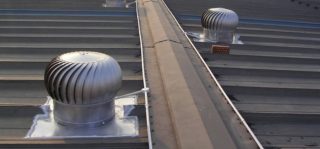

Rotary mudelid

Seda tüüpi deflektor koosneb pöörlevast turbiinipeast ja statsionaarsest alusest. Korgielemendid on valmistatud õhukesest materjalist. Tänu sellele hakkab labadega trummel pöörlema ​​ka nõrga tuulega.

Pöörlevatel seadmetel on mitmeid eeliseid:

• tööefektiivsus on mitu korda kõrgem kui staatilistel struktuuridel;
• mudel kaitseb ruumi kuuma ilmaga tugeva kuumutamise eest, tänu sellele on võimalik vähendada kliimaseadme käitamise kulusid;
• seadme pea võib välja näha nagu sfääriline kork, mis annab meeldiva esteetilise välimuse;
• vähendab kondensaadi tekkimise ohtu katuse sees.

Pöörlev õhusuunaja võimaldab oluliselt säästa elektrit ja töötab elektrit kasutamata. Kuid see on ka selle puudus - kui ilm on vaikne, siis see ei tööta.

H-kujulised mudelid

H-kujulised deflektorid on ette nähtud paigaldamiseks tootmisettevõtetesse. Need peaksid suurendama tõmbejõudu korstnas ja ventilatsioonis.

Konstruktsiooni paigaldamisel pole varikatust vaja, kuna ülemine osa on kaetud horisontaalse elemendiga.

H-kujulistel seadmetel on peamine eelis - need töötavad tõhusalt tugevate tuuleiilide korral.

Deflektorid-labid

See on ventilatsioonitoru deflektor, mis välimuselt meenutab võrku. Sellel on poolringikujuline kuju. Seade on paigaldatud vardale ja pöörleb õhu mõjul. Üleval on paigaldatud tuulelipp, mis pöörleb õhu suunas.

Sellise deflektori tööpõhimõte on järgmine:

1. Tuulelipp pöördub õhumasside survel.
2. Õhk läbib kumera visiiri.
3. Voolud muudavad suunda ja õhk kaldub ülespoole.
4. Õhumasside liikumiskiirus suureneb, rõhk hakkab langema. Tänu sellele tekib vaakum.

Tuuleliipu deflektorit on staatiliste mudelitega võrreldes raske ise teha.

Eelised ja miinused

Ventilatsioonisuunaja tõmbe suurendamiseks kaitseb ventilatsioonisüsteemi tõhusalt mustuse ja sademete eest. Kui deflektor oli õigesti arvutatud, suureneb ventilatsiooni efektiivsus 20%.

Kui piirkonnas puhub nõrk tuul, on kõige parem paigaldada süsteemile seade õhu väljalaske ja sissevoolu tõhustamiseks. Sel juhul on tõukejõu ümbermineku mõju täielikult välistatud.

Seadmel on mitmeid puudusi:

• Kui tuule suund on vertikaalne, puutub vool kokku konstruktsiooni ülaosaga. Selle tulemuseks on see, et õhk ei pääse korralikult väljast välja.
• Talvel tekib toru alusele jää.Ventilatsiooni tööga seotud probleemide vältimiseks peate regulaarselt korraldama ennetavaid uuringuid.

Esimese puuduse vastu võitlemiseks leiutati disainid, mis on varustatud kahe koonusega.

Paigaldusreeglid

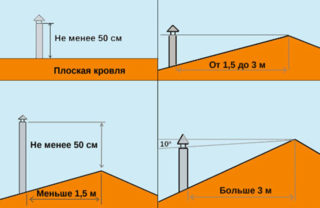

Enne deflektori paigaldamise alustamist on soovitatav uurida SNiP-i reegleid ja eeskirju. Erilist tähelepanu tuleks pöörata ventilatsioonitoru ja kapoti kõrgusele. Kõigepealt peate tegema joonise, et kõik arvutused oleksid õigesti tehtud. Mõõtmed peaksid olema järgmised:

• 500 mm kõrgusel katuseharjast, samal ajal kui õhukanal tuleb eemaldada 1,5 meetri kaugusel katuse ülaosast;
• kui kaugus ventilatsioonikanalist parapetini on 1,5 meetrit või rohkem, peaks paigaldus olema katuseharjaga samal tasemel;
• kui toru eemaldatakse rohkem kui kolme meetri kauguselt, asetatakse seade läbipaindejoone lähedale 10-kraadise nurga all harjast allapoole.

Kui katus on lame, paigaldatakse deflektor 50 cm kõrgusele.

Enne ventilatsioonivõlli paigaldamist korstna kõrvale peate õigesti arvutama kõigi õhukanalite sama kõrguse. Kui seda nõuet ei arvestata, satuvad majja suitsu ja põlemisproduktid.

Paigaldamisel tuleb arvestada mitmete asjaoludega:

• Seadet ei tohi paigaldada naaberhoonete aerodünaamilisele alale.
• Deflektor tuleb paigaldada vaba õhuvoolu piirkonda. Parim on, kui kork on katuse kõrgeim punkt.

Kui ruudukujulisele kanalile on vaja paigaldada ümmargune otsik, tuleb selleks kasutada adapterit.

Valikulised omadused

Tuuleseadmeid on mitut tüüpi.Need on jaotatud rühmadesse sõltuvalt nende struktuurist ja tööpõhimõttest. Sobiva mudeli valimisel on soovitatav pöörata tähelepanu järgmistele nüanssidele:

• ehitusmaterjal;
• tööpõhimõte;
• seadme individuaalsed omadused.

Valmistamismaterjal

Kõige sagedamini on tuulepihustid valmistatud roostevabast terasest, plastist, tsingitud terasest ja alumiiniumist. Lihtsamaid mudeleid saab teha iseseisvalt. Kõige praktilisemad on alumiiniumist ja tsingitud terasest valmistatud konstruktsioonid. Selliseid vasest valmistatud tooteid võib harva leida, kuna nende maksumus on üsna kõrge. Ainult aluskonstruktsioonid on valmistatud plastikust, kuna materjal on väga habras. Korstnale mõeldud deflektor on metallist.

Klassifikatsioon tööpõhimõtte järgi

Düüside tööpõhimõttel põhinevad sordid:

• Staatilised on kõige lihtsamad struktuurid, mida saate ise kokku panna. Need paigaldatakse kõrghoonete ja väikeettevõtete ventilatsioonikanalitele.
• Turbodeflektorid on pöörlevatest labadest valmistatud konstruktsioonid. Alus on täiesti staatiline ja pea pöörleb.
• Ventilatsioonikanali šahtile paigaldatud tuulelipp. See pöörleb vastavalt tuule suunale.

Deflektori paigaldamisega saate kaitsta ja pikendada ventilatsioonisüsteemi kasutusiga, samuti parandada selle jõudlust.
