Õhu-, süsiniku- ja muud tüüpi toite- ja väljalaskefiltrite tööpõhimõte, materjalid ja klassid

Ventilatsioonisüsteemid peavad olema varustatud filtritega. Neid on palju sorte. Need erinevad puhastusastme, disaini, filtrimaterjali ja tööpõhimõtte poolest. Lugege edasi, et saada teavet erinevate ventilatsioonifiltrite tüüpide ja valiku peensuste kohta.

Ventilatsioonifiltrite otstarve

tasku õhufilter
tasku õhufilter

Sissepuhkeventilatsioonisüsteemis on õhuõhu puhastamiseks enne selle ruumi tarnimist vaja filtrit. Kaasaegsete linnade õhk sisaldab tolmu, autode heitgaase, õietolmu ja taimede kohevust. Seetõttu on paigaldatud filtritega ventilatsioonivõred.

Veelgi olulisemad on tootmistsehhide ventilatsioonisüsteemide filtrid.

Erinevalt sissepuhkeventilatsiooni süsinikfiltritest kasutavad tehase ja tehase süsteemid mitmesuguseid täiteaineid ja kujundusi.

Paljud protsessid toimuvad puidu- või metallitolmu, kahjulike või saastunud gaaside eraldumisega.Lisandite sattumine atmosfääri ähvardaks keskkonnakatastroofi. Seetõttu peab tööstusettevõtete väljatõmbeventilatsioon olema varustatud filtritega.

Ventilatsioonifiltrite tööpõhimõte

poorne filtermaterjal
poorne filtermaterjal

Erinevat tüüpi filtrid hoiavad oma pinnal õhus olevaid lisandeid või imavad neid.

Selle põhjal võib need jagada järgmisteks osadeks:

  • poorne;
  • lahtiselt (absorbeeriv);
  • kangast.

Puistekategooria kõige levinumad esindajad on värske õhu ventileerimiseks mõeldud süsinikfiltrid, mis on tõhusad ja odavad. Lisaks aktiivsöele võib kasutada tillukest kummipuru, kruusa, metallilaaste, keraamikaosakesi ja koksi.

Poorse kategooria ventilatsioonifiltrite materjalid võivad olla peeneks perforeeritud metalllehed, sünteetilised võrgud ja lausmaterjalid.

Kangast filtreid võib liigitada poorseteks, need on valmistatud looduslikest kiududest: puuvill, vill.

Ventilatsioonifiltrite puhastustasemed

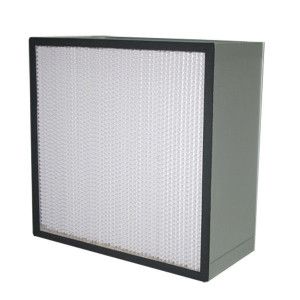

absoluutne filter
absoluutne filter

Vastavalt puhastusastmele on kolm ventilatsioonifiltrite klassi:

  • Esimene klass või absoluutne puhastus: Osakesed, mis on väiksemad kui 0,1 mikronit, jäävad alles. Paigaldatud elektroonikaseadmetesse, operatsioonisaalidesse ja muudesse steriilsetesse ruumidesse, samuti kaitseks radioaktiivse tolmu ja aerosoolide lisandite eest;
  • Teine klass või peenpuhastus: Püütakse kinni 1–10 mikroni suurused osakesed. Nende efektiivsus on 60-95%, neid paigaldatakse laboritesse, kliinikutesse, farmaatsia- ja toiduainetehastesse;
  • Kolmas klass või töötlemata puhastus: Üle 10 mikroni suurused osakesed püütakse kinni. Kasutegur kuni 90%. Kasutatakse eelpuhastajana väga tolmustes ruumides.

Sageli on vaja paigaldada mitu erineva klassi ventilatsioonifiltrit, mis järk-järgult õhku puhastavad. Vastasel juhul ummistub kõrge tolmutaseme korral absoluutfilter kiiresti ja ebaõnnestub.

Peenpuhastuseks on kaasas vahetatavad kassetid ventilatsioonifiltrite materjaliga. Seega saate säästa kallite kulumaterjalide vahetamisel õhumasside eelpuhastamist madalama klassi ventilatsioonifiltritega.

Ventilatsioonifiltrite tüübid ja konstruktsioonid

erinevad filtrid ventilatsiooniks
erinevad filtrid ventilatsiooniks

Sissepuhke- ja väljatõmbeventilatsioonisüsteemidesse paigaldatakse järgmist tüüpi filtreid:

  1. Rullitud. Ventilatsioonifiltrite materjaliks on enamasti polüester. Mida paksem rull, seda kõrgem on filtri puhastusklass.
  2. Mobiilne. Jaotatud kahte kategooriasse:
  • Kassettventilatsiooni filtrid. Need sobivad peaaegu iga ventilatsioonisüsteemi jaoks, millel on ristkülikukujulised õhukanalid, seetõttu kasutatakse neid väga laialdaselt. Kassettventilatsioonifiltrid paigaldatakse tehastesse, avalikesse hoonetesse või elamutesse. Kassettventilatsioonifiltrid tagavad kvaliteetse töötlemata õhupuhastuse;
  • Tasku ventilatsioonifiltrid või kottfiltrid. Need on väga tõhusad jämeda tolmu eraldamisel, mistõttu kasutatakse neid sageli jämeda puhastamise esmase etapina. Kuid on olemas polüestrist, polüpropüleenist või polüetüleenkiududest valmistatud ventilatsioonifiltrikangaid, mis pakuvad klassi EU5-EU. Siis saab ainsa puhastusseadmena kasutada taskuventilatsioonifiltreid. Need taluvad kuni 220 kraadi Celsiuse järgi ja on suurenenud tolmumahutavusega (kuni 300 g/sq.cm).
  1. kanal. Kanalisüsifiltrid ventilatsiooniks on head, kuna neid saab sisse ehitada juba paigaldatud süsteemi õhukanali mis tahes sektsiooni. Lisaks võimele püüda kinni tolmu ja haisu summutab ventilatsioonis olev kanaliga süsinikfilter helisid väga märgatavalt. Seetõttu paigaldatakse see sageli pärast ventilaatorit kui summutit.
  2. Elektrostaatiline või elektriline. Nad puhastavad tootmistsehhi õhu kõige väiksematest värvi-, õli- ja tahkete materjalide osakestest. Elektrostaatiliste väljade mõjul lähenevad osakesed pinnale ja hoitakse sellel. Need vajavad õigeaegset puhastamist, vastasel juhul väheneb filtri efektiivsus järsult.
  3. Paneelfiltrid ventilatsiooniks. Sobib väljalaske- ja toitesüsteemidele, sealhulgas õhu korduvkasutusega süsteemidele. Üsna lihtne ja tõhus. Ventilatsiooni paneelfiltritel on võrega raamitud metallvõre alus. Sellele asetatakse filtermaterjal, mille tihedus määratakse ventilatsiooniklassi järgi. Ventilatsiooni paneelfiltreid toodetakse profiili laiusega 25-96 mm.
  4. Isepuhastuv. Laialdaselt kasutatav tööstuses, kus ventilatsiooni filtrikanga puhastamise või vahetamise tehnoloogilist tsüklit on võimatu peatada.
  5. Aerosool. Paigaldatud ohtlikesse tööstusharudesse (keemia- ja tuumaenergia). Nad püüavad kinni tolmu, mikroorganismid ja kahjulikud keemilised lisandid, muutes väljatõmbeõhu ideaalselt puhtaks.
  6. Kõrge temperatuur. Neid saab jagada erikategooriasse, kuigi ventilatsiooni taskufiltrid ja mis tahes muud disainilahendused võivad olla ka kõrge temperatuuriga filtrid. Need on paigaldatud saunadesse, vannidesse, puidukuivatitesse.Kõik korpuse elemendid ja filtrimoodul on valmistatud materjalidest, mis taluvad temperatuuri kuni +300 kraadi ilma deformeerumist või efektiivsust vähendamata.
  7. Bakteritsiidne. Teine kõrgelt spetsialiseeritud seadmete kategooria on ventilatsiooni bakteritsiidsed filtrid. Need on paigaldatud õhumasside sissevoolule ja retsirkulatsioonile. Enne ruumi tarnimist puhastatakse õhk täielikult mikroobidest, läbides ultraviolettkiirguse. Ventilatsiooni antibakteriaalsed filtrid vastavad klassile H11. Need püüavad kinni eluohtlikud mikroobid, viirused, bakterid, hallituse ja seente eosed ning spetsiaalne immutamine hävitab need. Antibakteriaalsete ventilatsioonifiltrite efektiivsus on üle 95%. Bakteritsiidsed filtrid paigaldatakse alati laborite, haiglate, kliinikute ja puhaste tööstuste ventilatsioonisüsteemidesse.

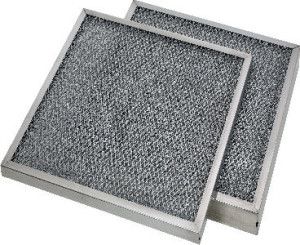

  8. Rasvapüüdja. Ventilatsiooni rasvafiltrid on valmistatud kassettide kujul. Need on tsingitud profiilist valmistatud raamile paigaldatud filterkangas. Rasvafiltrid paigaldatakse toitlustusasutuste ventilatsiooni otse pliidiplaatide kohale asuvatesse õhupuhastitesse.

Ventilatsiooniks kasutatakse filtrikangana 5-7 kihilist paisutatud metallvõrku, mille võrgusilma suurus on 0,35 x 0,6 cm. Ventilatsiooniks mõeldud rasvapüüduri filtrit saab pesta esmalt pesuvahendiga kuumas vees.

Filtrimaterjalid ventilatsioonifiltrites

ülipeen tööstuslik metallvõrkfilter
ülipeen tööstuslik metallvõrkfilter

Ventilatsioonisüsteemi õhupuhastusklass sõltub filtri materjali omadustest. Sageli kombineeritakse parima efekti saavutamiseks mitu erineva klassi filtrimoodulit üksteisega.

Suurte heljumi eraldamine toimub, kasutades:

  • metallvõrk;
  • mittekootud materjalid (sintepon, vilt);
  • kangad (puuvill, flanell, linane, vill);
  • paber;
  • klaaskiud.

Tööstuses kasutatakse laialdaselt kiudfiltrite võimet sadestada keemilist udu (värvide, õlide ja muude kemikaalide peen suspensioon).

Metallvõrguga filtrid

Suudab kinni hoida lisandeid osakeste suurusega vähemalt 5 mikronit. See tähendab, et metallfiltrid pakuvad esialgset töötlemata puhastamist. Et võrk mustust paremini “koguks”, on selle pind mõnikord kaetud masinaõli kihiga. Filtreid saab puhastada iseseisvalt: lint lastakse läbi õlianuma, kus mustus maha pestakse.

Õliventilatsiooni grillfiltrid filtreerivad õhust välja üle 90% lisanditest ja on võimelised töötama tolmusisaldusega kuni 25 mg/kuupmeetri kohta.

Veefiltrid

Seal on veefiltrid, mis paigaldatakse restoranidesse lahtise tuleallika kohale (näiteks grillid).

Veefilter sadestab lisandid ja jahutab väljatõmbeõhu temperatuurini 38-40 kraadi, enne kui selle atmosfääri laseb.

Süsinikfiltrid

kanali süsinikfilter
kanali süsinikfilter

See materjal püüab lenduvad ja poollenduvad orgaanilised ühendid teistest tõhusamalt kinni. Seetõttu kasutatakse suhteliselt "raskete" molekulide neelamiseks kanaliga süsiniku ventilatsioonifiltreid. Mikroskoopilised poorid annavad selle omaduse kivisöele ja õhu puhastamise aste sõltub nende arvust. Mida rohkem poore, seda puhtam õhk pärast filtrit välja tuleb.

Teine oluline kanalite süsiniku ventilatsioonifiltrite näitaja on graanulite suurus. Suured graanulid peavad õhuvoolule vastu vähem kui väikesed.

Süsinikfiltreid kasutatakse sissepuhkeventilatsioonisüsteemide eelpuhastuseks harva, kuna need ummistuvad kiiresti ja lähevad rikki.

Polsterdatud polüestrist filtrimatid

rullmaterjal ja polsterdatud polüestrist filtrimatid
rullmaterjal ja polsterdatud polüestrist filtrimatid

Filtermattide valmistamise aluseks on sünteetiline kiud, mis sarnaneb polsterdatud polüestriga. Ventilatsioonifiltrid on varustatud erineva paksuse ja erineva puhastusastmega mattidega: EU2-st kuni EU6-ni.

Polsterdatud polüestrist ventilatsioonifiltrid taluvad temperatuuri kuni +80 kraadi ja niiskust ei mõjuta.

Sünteetilised polüesterfiltrid on mõeldud suure tolmukoormusega ruumide ventilatsiooniks ning filtreerimise esimeseks etapiks värvimis- ja lakkimispaigaldistes.

Need on valmistatud polsterdatud polüesterfiltriga ventilatsioonivõrede või varruka kujul.

Klaaskiust filtrimatid

Kõikidel klaaskiudfiltritel on puhastusklass EU2-EU4. Sõltuvalt sordist kasutatakse järgmist:

  • värvimis- või lakkimisettevõtetes;
  • mööblitootmises;
  • autotööstuses.

Bakteritsiidsed ventilatsioonifiltrid on valmistatud klaaskiust. Antibakteriaalne toime saavutatakse klaaskiudmaterjali pinna täiendaval katmisel spetsiaalsete tolmu tõrjuvate ja mikroobe hävitavate ühenditega. Ventilatsiooni bakteritsiidsed klaaskiudfiltrid on tavaliselt kollased.

Nad taluvad kuni 200 kraadi Celsiuse järgi ega mõjuta niiskust.

Filtermatte müüakse rullides. Ja klaaskiust saab tellida vajaliku suuruse järgi. Ventilatsiooni filtrimaterjal on raamitud metallnurgaga ja tugevdatud kangaga.

Lühike videoülevaade HEPA filtritest õhu peenfiltreerimiseks:
