Õhukanalite tulekindla katte paigaldamine

Kaasaegsete ventilatsioonisüsteemide paigaldamisel kasutatavate projekteerimislahenduste oluline komponent on õhukanalite tulekaitse. Suurenenud tulepüsivusega materjalide kasutamine vähendab oluliselt põlemise leviku tõenäosust tulekahjus. Tuleaeglustavaid ühendeid esitletakse siseturul spetsiaalsete mastiksite, lakkide ja ka spetsiaalsete värvainetega. Ventilatsiooni tulekaitseks kasutatakse ka basaltist ja muudest komponentidest valmistatud piirdeid.

Nõuded ventilatsiooni- ja suitsueemaldussüsteemidele

Õhukanalite tulekaitse tuleohutusnõuete loetelu leiate reeglitest SP7.13130.2013. Ventilatsioonisüsteemide korraldamisel võetakse arvesse tulekindlate ühendite süttivusparameetreid, samuti nende vastavust objekti kategooriale: elamu, tööstusruumid jne.

Lisaks võetakse arvesse järgmisi punkte:

• õhukanalite endi materjali tulepüsivuse piir;
• kliimategurid (eriti temperatuur);
• nõuded teenindatavatele ruumidele.

Ventilatsioonikanalite ja õhukanalite tulekaitse vastavalt olemasolevatele standarditele on võrdne materjalidega, mille tulepüsivus on vähemalt sama väärtusega seinapaneelidel.

Kõrghoonete seadmete valikul on lubatud kasutada A-klassi süttivusnäitajatega isolatsiooni- ja piirdeplaate. Tuletõkkesektsioonides on lubatud kasutada B-kategooria materjale (mittesüttivad). Õhukanalite puhul, mis ei ristu evakuatsiooniteid ja katuse konstruktsioonielemente, on lubatud B1-klassi katted.

Õhukanalite tulekaitse materjalide valimise reeglid

Õhukanalite tulekindel kate valitakse, võttes arvesse selle vastavust kaasaegsete konstruktsioonide ja materjalide standarditega kehtestatud tuleohutustasemetele. Sellisel juhul tuleb arvestada suitsueemaldussüsteemide (kodumajapidamises või tööstuses) töötingimustega. Mis tahes materjali tulepüsivusnäitaja tähistamiseks kasutatakse sümbolit EI, millele järgneb selle tulepüsivusele vastav number (vahemikus 15-150).

Vastavalt SNiP-le aktsepteeritakse järgmisi standardseid märgistusi:

• EI 150 – läbilaske- või transiitõhukanalite materjalid;
• EI 45 – vertikaalsete drenaažikonstruktsioonide katted ja piirded;
• EI 30 – tuletõkkeplokis kasutatavad kaitseelemendid.

Õhukanalite soojusisolatsiooniks on soovitatav valida heade heliisolatsiooniomadustega vibratsioonikindlad materjalid.

Olemasolevate soojusisolaatorite tüübid ja omadused

Sundventilatsioonisüsteemide osaks olevate ventilatsioonikanalite tulekaitse on esindatud järgmiste erimaterjalidega:

• tulekindel isolatsioon;
• basaldil põhinevad kiudstruktuurid;
• õhukese- ja paksukihiline piirdeaed;
• kombineeritud tüüpi elemendid.

Esimest positsiooni esindavad mineraalvillast või vermikuliidist matid, samuti sobiva kujuga basaltplokid. Nende materjalide paigaldamiseks õhukanalitele kasutatakse eraldi kinnitusi, näiteks isekeermestavaid kruvisid või terastraati.

Tulekaitse basaldi baasil

Basaltkiudstruktuurid meelitavad kasutajaid tänu nende vastupidavusele vibratsioonile ja agressiivsele keskkonnale. Lisaks on need inimestele täiesti ohutud, mida iseloomustab kergus, vähene kokkutõmbumine ja madal niiskuse läbilaskvus. Need katted kantakse kaitstud pindadele pihustamise teel.

Algsete basaltstruktuuride alusel toodetakse lisaks vedelatele katetele kergesti paigaldatavaid matte ja rulllehti. Välised kaitseelemendid suurendavad õhukanalite ja -kanalite pindade tulepüsivust (E1). Rakendatava kihi paksuse suurenedes see näitaja suureneb ja teatud tingimustel võib see ulatuda 150 ühikuni.

Paksukihilised struktuurid

Paksukihilised tulekaitseelemendid on järgmised:

• erinevat tüüpi krohvid;
• spetsiaalsed fosfaatpastad;
• spetsiaalsed mastiksid;
• asbest ja mineraalkiud.

Nende materjalide baasil valmistatud vedelad segud kantakse kuni 1 cm kihina pindadele eelnevalt kinnitatud metallvõrgule.Sellisel juhul tuleb arvestada materjalide võimaliku deformatsiooni ja pragunemisega temperatuuri ja niiskuse järskude muutuste tõttu. Lisaks muutub massiivse paksukihilise kaitse kasutamisel kogu õhu väljatõmbekonstruktsioon mõnevõrra raskemaks, mis sunnib selle paigaldamisel kasutama täiendavaid kinnitusvahendeid ja vahepuid. Kui vahe seina ja kanali vahel on liiga väike, on seda väga raske teha.

Kombineeritud ja õhukesekihilised kaitsetüübid

Kombineeritud tüüpi õhukanalite tulekindla isolatsiooni paigaldamiseks kasutatakse erineva klassi mastiksit ja basaltpõhjaga rullsegusid. Kaitsetöötluse käigus kantakse materjal esmalt eelnevalt ettevalmistatud liimialusele ja seejärel kaetakse fooliumkestaga. Õhukesekihiline tulekaitse koosneb erinevatest värvainetest, aga ka orgaanilisel (vee) baasil valmistatud emailidest ja lakkidest.

Kui ümbritsev temperatuur tõuseb, moodustub loetletud koostistes spetsiaalne süsinikukiht, mida iseloomustavad head soojusisolatsiooni omadused. Vedelvärvide eelised on järgmised:

• vastupidavus;
• pealekandmise lihtsus ja kerge kaal;
• esteetika;
• tõhusust.

Värvainete abil on võimalik töödelda ventilatsioonikonstruktsioonide kõige raskemini ligipääsetavaid kohti. Samal ajal on värvimismaterjalid tulepüsivuse poolest halvemad kui muud tüüpi kaitsekatted. Nende toodete teine ​​oluline puudus on suhteliselt kõrge hind.

Tulekaitse paigaldamise protseduur

Tulekaitse korraldamise kord määratakse kasutatava materjali tüübi järgi (plaadid, basaltvill või vedel mastiks). Näiteks basaltkiududel põhinevad matid kinnitatakse spetsiaalsete kinnitusdetailide abil torude külge liimiga. Sel juhul näeb toimingute jada välja järgmine:

1. Kaitstud pinnad puhastatakse põhjalikult rasva- ja mustusejälgedest ning rasvatustatakse lahustiga.
2. Jätkake kinnitusdetailide ettevalmistamisega. Selleks keevitatakse kanali korpuse külge pehme terastraadi tükid, mille kaudu seejärel kinnitatakse tulekindel kangas.
3. Kaitsematerjal lõigatakse toorikuteks, mis vastavad torude läbimõõdule. Kaitsekarbi aluse (selle alumise tasapinna) korrastamiseks võetakse kindel lõuend. Küljed ja kate lõigatakse vastavalt toru läbimõõdule väikese varuga ühenduskohtade kujundamiseks (kuni 10 cm).
4. Plaatide pindu ja õhu väljalasketoru töödeldakse eelnevalt ettevalmistatud liimkompositsiooniga.
5. Kaitsematerjalid kantakse fooliumikihiga väljapoole ja seejärel kinnitatakse standardse riistvara või traadi abil.

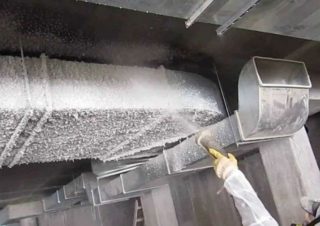

Kui kaitsematerjal on vedela konsistentsiga, kantakse see töödeldavatele pindadele pihustuspüstolist pihustades või spetsiaalsete rullvaltsidega. Lihtsamal juhul kasutatakse nendel eesmärkidel tavalisi pintsleid. Pärast liimimis- ja värvimistoimingute lõpetamist lastakse töödeldud konstruktsioonil seista, kuni kaitsekompositsioon on täielikult kuivanud. Alles pärast seda on ventilatsiooniseadme täielik töötamine lubatud.

Lisaks kleepuvale kinnitusmeetodile on ka teisi meetodeid, kuid kõige levinumad on mehaanilised võimalused.Nende hulgast torkab silma spetsiaalsete sidemeteipide kasutamine ja kinnitamine keevitatud tihvtide või nõelte abil. Nende kasutamisel pööratakse erilist tähelepanu õhukanalite kinnituste tulekaitsele, mille kvaliteet määrab nende töökindluse.

Tüüpilised vead

Kaitsemeetmete rakendamisel on oluline arvestada järgmiste punktidega:

• Piirkondades, kus basaltlehe ribad kokku puutuvad, ei ole lubatud seda kattuda.
• Sama viga ei tohiks teha tuletõkkematerjali ühendamisel piirdekonstruktsioonide elementidega.
• Klambrid, riidepuud ja muud kanali kinnitusdetailid ei tohi jääda tulekaitseta.

Vältida tuleks vigu, mis väljenduvad õhukanalite kaitsemeetodite mittevastavuses kehtivate standardite nõuetele.
