Kuidas arvutada õhukütteseadme võimsust

Keris tagab ja hoiab ruumis soovitud temperatuuri. See on paigaldatud toiteventilatsiooni, kliimaseadme ja küttesüsteemi ning on võimeline kütma suuri alasid, kuna seda iseloomustab suur võimsus ja jõudlus. Seadme korrektseks tööks on vaja enne selle ostmist välja arvutada küttekeha võimsus.

Õhukütteseadmete klassifikatsioon

Õhukütteseadmed erinevad jahutusvedeliku soojendamise meetodi poolest

Seadmed töötavad erinevatest energiaallikatest ja liigitatakse jahutusvedeliku tüübi järgi. Laialdaselt kasutatakse kolme tüüpi:

  • vesi;
  • aur;
  • elektriline.

Esimesed ei soojenda õhku ise, vaid edastavad soojust ainult õhuvoolule, kuna kütteseadmesse tarnitakse jahutusvedelikku. Elektriseadmed ei kasuta jahutusvedelikku, nad soojendavad õhku elektri abil. Selliste seadmete peamised elemendid on kütteelemendid.

Mermen

Metalltorude ja pumbaga boiler

Veesoojendid on eelarve valik. Nende hind ja hoolduskulud on madalad. Seadmega on vaja ühendada veevarustussüsteem, nii et paigaldamine nõuab teatud oskusi.Seda ei ole võimalik kiiresti teise kohta teisaldada. Jahutusvedelik (vesi või etüleenglükool) võib pärineda küttesüsteemist, sooja veevarustusest või boilerist. Õhutemperatuuri reguleerimiseks on vaja arvestada jahutusvedeliku võimsust, kütteastet ja õhumassi. Juhtimine toimub termostaadi abil.

Vee- ja auruküttekehade paigaldamisel ei saa te kasutada polümeer- ja metall-plasttorusid, kuna need sulavad. Soovitatavad on tsingitud terasest torujuhtmed.

Lisaks ökonoomsusele eristab veeseadet:

  • kasutusmugavus;
  • kõrge efektiivsusega;
  • turvalisus;
  • lihtne tööpõhimõte.

Puuduseks on piirangud sisendvoo minimaalsele temperatuurile ja tolmusisaldusele.

Avaratesse tööstusruumidesse, ladudesse, toitlustusasutustesse, hea ventilatsiooniga suvilatesse on soovitav paigaldada veeseade. See soojendab kiiresti suure õhuhulga.

Steam

Auruküttekeha

Peale jahutusvedeliku ei erine aurusoojendid praktiliselt veesoojenditest. Ebaoluline erinevus on toru seinte paksus 2 mm versus 1,5 mm. Vajadus täiendava tugevdamise järele on seotud kõrge rõhuga auruga töötavas süsteemis. See varieerub vahemikus 0,5 kuni 1,2 Pa. Kasutatakse süsinikku ja roostevaba terast.

Auruküttekehasid paigaldatakse ka ettevõtetesse, eriti nendesse, kus tootmisprotsessi käigus tekib auru. Maksimaalne aurutemperatuur – 180°C.

Elektriline

Võimsad elektrisoojendid nõuavad kolmefaasilist võrku

Elektrisoojendit ei pea ühendama jahutusvedeliku torustikuga, sellel on väikesed mõõtmed ja kaal ning seetõttu on seda lihtsam paigaldada.

Elektriseadmete eelised:

  • Kasutuslihtsus;
  • liikuvus;
  • kompaktsus.

Puudused:

  • töötama elektriga;
  • kuivatage õhku.

Kõrged energiakulud muudavad seda tüüpi seadmete pideva kasutamise kahjumlikuks. Need on väiksema võimsusega kui auru- ja veeseadmed, mistõttu need ei sobi üle 100 m2 ruumide kütmiseks, kuid on optimaalsed korterite kütmiseks. Elektriseadmed kasutavad kolm korda rohkem energiat kui boilerid, kuid need on vähem tõhusad. Neid kasutatakse sageli ajutiste kütteseadmetena.

Õhumassi temperatuuri reguleerimiseks väljalaskeava juures tuleb paigaldada ainult temperatuuriandur.

Energia säästmiseks tuleks paigaldada rekuperaator.

Eelised ja miinused

Hoolimata kõigist nende mugavusest tarbivad õhusoojendid suurel hulgal elektrit

Tööstusruumide kütmiseks mõeldud vee- ja auruküttekehad on äärmiselt tulusad, kuna ei nõua lisainvesteeringuid. Rahalisi vahendeid kulutatakse ainult seadme ostmiseks. Nende eelised:

  • soovitud õhutemperatuuri kiire saavutamine;
  • lihtne paigaldus;
  • ohutus;
  • usaldusväärsus;
  • küttetaseme reguleerimise võimalus.

Puuduste hulka kuuluvad:

  • kasutada positiivse õhutemperatuuriga ruumides;
  • korterite kütmiseks kasutamise võimatus;
  • õhuveo tagamiseks on vaja seadmeid;
  • Kui jahutusvedeliku juurdevool lakkab, lakkab süsteem töötamast.

Viimane punkt kehtib ka elektrisoojendite kohta, kuid puudutab ainult elektrikatkestusi.

Erinevat tüüpi õhusoojendite disain

Küttekeha on soojusvaheti, mis kannab jahutusvedeliku energia üle õhkküttevoolule ja töötab fööni põhimõttel.Selle disain sisaldab eemaldatavaid külgmisi kilpe ja soojust hajutavaid elemente. Neid saab ühendada ühe või mitme liiniga. Sisseehitatud ventilaator tagab õhutõmbe ja õhumass siseneb ruumi elementide vaheliste vahede kaudu. Kui tänavalt õhku neid läbib, kandub sellele soojus. Küttekeha paigaldatakse ventilatsioonikanalisse, seega peab seade oma suuruse ja kuju järgi sobima võlliga.

Vee- ja auruküttekehad

Soojusvahetite tüübid kütteseadmetes

Vee- ja auruküttekehasid võib olla kahte tüüpi: ribidega ja sileda toruga. Esimesed jagunevad omakorda veel kaheks: plaat- ja spiraalhaav. Disain võib olla ühe- või mitmekäiguline. Mitmekäigulistel seadmetel on deflektorid, mis muudavad voolu suunda. Torud on paigutatud 1-4 rida.

Veega töötav küttekeha koosneb metallist, tavaliselt ristkülikukujulisest raamist, mille sees on torude read ja ventilaator. Ühendus katla või keskküttesüsteemiga toimub väljalasketorude abil. Ventilaator asub sees; see surub õhku soojusvahetisse. Võimsuse ja väljundõhu temperatuuri reguleerimiseks kasutatakse 2- või 3-käigulisi ventiile. Seadmed paigaldatakse lakke või seinale.

Vee- ja auruküttekehasid on kolme tüüpi.

Siletoru soojusvaheti

Sile toru. Disain koosneb õõnsatest torudest (läbimõõt 2–3,2 cm), mis paiknevad väikeste vahedega (umbes 0,5 cm). Need võivad olla valmistatud terasest, vasest, alumiiniumist. Torude otsad suhtlevad kollektoriga. Kuumutatud jahutusvedelik voolab sisselaskeavadesse ja väljalaskeavast väljub kondensaat või jahutatud vesi. Siledate torude mudeleid iseloomustab teistega võrreldes madalam tootlikkus.

Kasutusomadused:

  • minimaalne sisselasketemperatuur – –20°C;
  • nõuded õhu puhtusele - mitte üle 0,5 mg/m3 tolmusisalduse osas.

Sooniline. Tänu ribilistele elementidele suureneb soojusülekande pindala, mistõttu muude asjaolude võrdsuse korral on ribidega küttekehad tootlikumad kui siletoruga küttekehad. Plaadimudelid eristuvad selle poolest, et torudele on paigaldatud plaadid, mis suurendab veelgi soojusülekande pindala. Mähistes keritakse terasest gofreeritud lint.

Bimetall uimedega. Suurima efektiivsuse saab saavutada kahe metalli: vase ja alumiiniumi kasutamisega. Kollektorid ja torud on valmistatud vasest ja uimed on valmistatud alumiiniumist. Lisaks tehakse spetsiaalset tüüpi uimede eemaldamist - spiraalvaltsitud.

Elektriseadmetes soojendatakse õhku kokkupuutel kuumutusplaatide või spiraalidega. Kütteelemendid on valmistatud tulekindlatest metallidest.

Küttekeha võimsuse arvutamine

Õhusoojendi õigeks arvutamiseks on vaja kindlaks määrata algandmed: jõudlus, õhutihedus, tänav ja soovitud ruumitemperatuur. Viimased näitajad on äärmiselt olulised, kuna neist sõltub 1 m3 õhu soojendamiseks kulutatud soojushulk. Osa andmeid võib leida spetsiaalsetes tabelites.

Veeseade

Võimsuse arvutamine tänava temperatuuride alusel

Veesoojendi ristlõikepindala arvutamiseks kasutage valemit Af = L × ρSt/3600 (ϑρ). Kasutatud väärtused:

  • L – tootlikkus, mida väljendatakse m3/h või kg/h;
  • lkSt – õhu tihedus tänaval vastavalt tabelile;
  • ϑρ – õhumassi kiirus sektsioonis.

Pärast tulemuse saamist valitakse ventilatsioonisüsteemi jaoks üks standardsuuruses küttekeha või mitu seadet nii, et pindala või pindalade summa oleks võrdne arvutatud väärtusega või sellest veidi suurem.

Õhu massivool kg/h arvutatakse valemi abil G = L × pkolmap:

  • lkkolmap– õhu tihedus keskmisel temperatuuril.

mpv arvutatakse valemiga (tSt+tcon)/2:

  • tSt – välisõhu temperatuur aasta kõige külmemal viiepäevasel perioodil;
  • tcon - soovitud toatemperatuur.

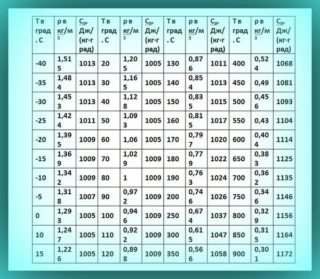

Seejärel määratakse keskmise tihedus tabelist.

Arvutage soojuse tarbimine õhu soojendamiseks järgmise valemi abil: Q (W) = G × c × (tcon–tSt)

Näiteks arvutatakse andmed, kui teame:

  • L – 10000 m3/h (toimivus on näidatud dokumentatsioonis);
  • tcon –21°C;
  • tSt – –25°C.

pav =(–25°C +21°C)/2=–2°C

Õhutihedus sellel temperatuuril on 1,303.

Õhumassi massivoolukiirus on võrdne G = 10000 m3/h × 1,303 kg/m3 = 13030 kg/h

Siit Q=13030/3600×1011×(21-(-25))=168325 W.

Sellele väärtusele on vaja lisada 10-15% võimsusreservi.

Auruküttekeha

Auruküttekeha võimsus määratakse samamoodi, ainult arvutamiseks G kasuta valemit G = Q/r. r – auru kondenseerumisel tekkiv erisoojus kJ/kg.

Elektriline küttekeha

Küttekeha võimsuse arvutamise valem

Elektriseadmete puhul näitab enamik vajalikke andmeid tavaliselt tootja, mis lihtsustab oluliselt õhukütte arvutamist ja küttekeha valikut. Vaatamata suhteliselt väikesele soojusvõimsusele kulutab elektrikerisesüsteem palju elektrit, mistõttu tuleb see sageli ühendada eraldi kaabliga paneeli külge. Üle 7 kW võimsusega küttekehad toidetakse 380 V võrgust.

Voolutarbimine arvutatakse valemi abil I=P/U, Kus P - võimsus ja U - Pinge. Tähendus U oleneb ühenduse üksikasjadest. Kui ühendus on ühefaasiline, U = 220 V, kui kolmefaasiline, U = 660 V.

Küttetemperatuur arvutatakse valemi abil T = 2,98 × P/L, Kus L – nagu ka teiste arvutuste puhul, süsteemi jõudlus.

Väikeste ruumide kütmiseks on soovitatav osta elektrikeris, mis on mugavam ja ei vaja keerulist paigaldamist. Kui küttepind on üle 100 m2, on kasulikum kasutada vee- või auruseadet. Igal juhul on kütteseadme õigeks valimiseks vaja teha esialgsed arvutused.
