Välisvalvekaamera ühendamise meetodid

Kaamera on elektrooniline optiline seade visuaalseks vaatluseks. Süsteem analüüsib pilte automaatselt, et tuvastada väikesed detailid. Välisvalve videokaamera ühendamine toimub, võttes arvesse eraldusvõime valikut ja võimalust saada teavet Interneti kaudu. Süsteemi maksumuse määrab disain ja funktsionaalsus.

CCTV kaamera valimine

Digikaamerad on suurema eraldusvõimega ja suudavad pilte analüüsida

Laialdaselt kasutatakse laenguga seotud seadmetel (CCD) põhinevaid kaameraid. Kasutatakse valgustundlike fotodioodidega integraallülitust. Paigaldatud on mudelid, mis töötavad vastavalt standarditele HD-CVI, HD-SDI, HD-TVI, AHD.

Seadmed on kõrgema eraldusvõimega võrreldes analoogseadmetega, mille tootmine on alates 2016. aastast langenud. IP-videokaamerad on funktsionaalsed seadmed, mis kasutavad pildi edastamiseks ja analüüsimiseks kohalikke võrke.

Valides võetakse arvesse disainiomadusi, näiteks moodulseade, korpuse mudel, kuppel, juhitav või güroskoopstabiliseeritud kaamera. Juhtmete kaudu või ilma nendeta edastamise meetod on oluline.

Andmeedastusmeetodi valimine

Juhtmeta kaamerad edastavad signaale raadiokanalite kaudu

Valvesüsteem on korraldatud nii, et objektil olevast kaamerast läheb info kesksesse valvepunkti, kuhu on paigaldatud videomakid, arvutid, lülitid, monitorid. Tõhus edastusmeetod tähendab kvaliteetseid pilte sõltumata kaamerate vahelisest kaugusest või nende kaugusest töötluskeskusest.

Pilte edastatakse traditsiooniliselt traatliinide abil. Videokaamera saate ühendada keerdpaari või koaksiaalkaabli abil, mis sõltub edastuskaugusest. Ilma kaablita edastatakse signaal raadiokanalite kaudu, nii töötavad juhtmevabad kaamerad. Meetodit kasutatakse tõhusalt kuni 100–1 tuhande meetri kaugusel avatud ruumis. Linnapiirkondades kasutatakse seda meetodit harva.

Juhtmeta

Kaamera on ühendatud saatjaga ja plaat on ühendatud vastuvõtumooduliga. Traadita seadmete omadused ei ole tavamudelitele tüüpilised.

Videovalve ühendusskeem ilma kaablita töötab sõltuvalt parameetritest:

  • Digitaalne või analoogseade. Esimene tüüp tekitab ringhäälingu ajal vähem häireid kui teine. Digikaamerad on kallimad, seega kasutatakse analoogkaameraid seal, kus pole vaja selget ja detailset pilti.
  • Signaali edastusulatus. Mudelid, mis edastavad pilte 100 meetri kaugusel, on nõudlikud;
  • Süsteemi kaasatud kaamerate arv.Juhtmeta seadmete vastuvõtjad töötavad sageli 1–4 kanaliga, harvem teenindavad 8 kanalit.

Signaali levimiskiirus valitakse ainult digitaalsete ahelate jaoks ja see ei ole analoogsüsteemide jaoks oluline.

Kaabli abil

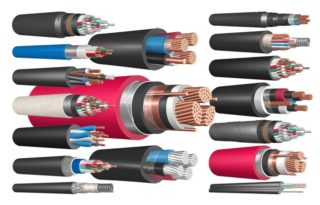

Kaamerate ühendamiseks kasutatakse mitut tüüpi kaableid

Digitaalse videosignaali edastamiseks serverisse kasutatakse standardset UTP 5. kategooria juhet (keerdpaar). Kasutatakse ka keerdvarjestamata paarikaableid, mis töötavad Power over Ethernet meetodil. Koaksiaaljuhe töötab tõhusalt 100 - 400 meetri kaugusel, kuid 150 meetri pärast muutub signaal nõrgemaks. Võimendid paigaldatakse iga 100 - 120 meetri järel.

CCTV kaamera ühendamise probleemi tehniline lahendus:

  • kvaliteetse kaabli kasutamine edastades 150 m;
  • lülitite kasutamine vahemaa pikendamiseks kuni 200 m;
  • Interneti-laiendite kaskaadkasutamine;
  • koaksiaalkaabli jaoks on paigaldatud meediumimuundurid (kasv kuni 400 m);
  • kasutades edastust WI-FI kaudu.

CCTV kaamera ühendamisel kasutatakse fiiberoptilist kaablit. Materjal valitakse suurte dokumentide ülekandmiseks suurtel objektidel.

Ühendusmeetodid ja konfiguratsiooniskeemid

DVR valvekaamera jaoks

Kaameraid saab otse ühendada läbi multiplekseri, mis on seade mitme video sünkroonseks edastamiseks ühele ekraanile. Maatrikslülitit kasutatakse piltide eraldamiseks ja iga pildi kuvamiseks oma monitoril.

Kõvaketta salvestusseadmed jagunevad tüüpideks:

  • videoserverid töötavad Linuxi või Windowsiga ja sisaldavad analoogmudelite jaoks videohõivekaarti;
  • DVR-e esindavad eraldiseisvad, mitte-PC, DVR-seadmed.

Videovalve seadistamine toimub muude paigaldiste abil, mis lahendavad individuaalseid probleeme. IP-kaamerad on varustatud mäluelemendiga, kus toimub salvestamine ja salvestamine reserveeritakse peamise salvestusseadme rikke korral.

Interneti kaudu

Kaamera on ruuteri kaudu Internetiga ühendatud

Populaarne on videovalve ühendamine teenusepakkuja võrgukaabliga. Meetodit rakendatakse kasutaja IP-aadressi eraldamisega, mis määratakse jälgimisseadmele. Välikaamera tuleb ühendada arvutiga ja sisestada brauseri reale aadress. Kaamera IP-andmed leiate tootja sildil olevast kasutusjuhendist.

Kasutaja läheb pärast liidese avamist võrguseadete jaotisesse ja sisestab käsitsi IP-aadressi või kontrollib automaatse kviitungi kasti. Sisenesadam muutub talle kättesaadavaks (sagedamini on see avatud nr 80). Isiklikuks võrguportaali sisselogimiseks määratakse parool ja sisselogimine, seejärel ühendatakse moodul vidinast lahti ja Interneti-teenuse pakkuja kaabel ühendatakse kaameraga.

Arvuti juurde

Arvuti videoserver võtab vastu, salvestab, töötleb videot või heli ning haldab turvaahelaid.

Seadmed erinevad parameetrite poolest:

  • rakendused - ringhäälingu tüübi järgi, nõudmisel, videovalve skeemides;
  • liides - vooedastus IP või ASI kaudu;
  • väljundi ja sisendi tüüp - analoog või digitaalne;
  • sünkroonimisvõimalused;
  • teabe kohaliku ohutuse tõenäosus.

Videokaamera ühendamine toimub sõltuvalt ekraani eraldusvõime tüübist, võttes arvesse töökanalite arvu. Arvesse võetakse väliste emitterite NTP, VITC, LTC vastuvõetud andmete sünkroonse aja märgistamise potentsiaali.

Monitori ja teleriga ühendamine

Valvekaamerate ühendamine monitoridega

Pilt kuvatakse teleriekraanil, sündmusi edastatakse reaalajas. Vaja läheb kaamerat, toitemoodulit, ühenduskontakte, kinnitusklambrit ja kaablit, seejärel saab videovalve ise paigaldada.

Asukoht valitakse nii, et vaatlusobjekt oleks suurema osa ajast fookuse keskpunktis. Sel juhul võetakse arvesse puuoksi ja vaadet takistavaid vabalt seisvaid objekte. Objektiiv ei tohi sattuda päikesevalguse ega valguskiirte kätte, kuna pilt on ülevalgustatud.

Monitoriga töötamiseks kasutatakse kaameraid vaatenurgaga 70 – 100°. Analoogmudelid ühendatakse teleriga komposiit-AV-sisendi kaudu, mis on kõigis vastuvõtjates. Vananenud ekraanide jaoks kasutatakse SCART-AV-adapterit.

Vajalikud materjalid välise valvekaamera ühendamiseks

Videovalvet saab ühendada erineval viisil, olenevalt sellest, kas vajalik on reaalajas valve või andmete salvestamine ja töötlemine.

Kõik meetodid nõuavad standardseid funktsionaalseid mooduleid:

  • kaamera;
  • digitaalne videosalvesti;
  • kõva salvestusseade;
  • ruuter või ruuter;
  • programm tööks;
  • võrgukaabel.

Videovalve jaoks on olemas pilveserverid, kus saate otsepiltide vaatamiseks ühendada ja kaamera funktsionaalsust konfigureerida.

DIY CCTV kaamera paigaldamise sammud

Töö algab varjestatud kaabli paigaldamisega videovalve ühendamiseks. Traat paigaldatakse kaugematest piirkondadest ja viiakse vastuvõtmiskohta selle pikkus arvutatakse väikese varuga.

Kaabel on kaitstud niiskuse ja külma eest, kui see on avatud tänaval või kui kasutatakse gofreeritud toru siseruumides või maa all.Liinid ei asu elektrivõrgust lähemal kui 40 meetrit.

Kaamera peab olema ühendatud nii, et asukoht oleks hoolduseks ja remondiks ligipääsetav. Punast koaksiaalkaablit kasutatakse vooluga ühendamiseks, kollast ja valget aga signaali edastamiseks. Digimoodulid töötavad keerdpaarkaablitel.

CCTV kaamera seadistamine

Valvekaamera vaatenurga seadistamine

Enne videovalve ise seadistamist peate lõpetama kõik paigaldustööd. Kuupäev ja kellaaeg on igal kaameral määratud, ruuteri kell peab vastama võrguseadetele.

Järgmised toimingud:

  • vormindada teabe sisestamise struktuur veebiliidese ja registripidaja abil;
  • reguleerige salvestust, muutes vaatenurka ja kallet;
  • konfigureerida video DVR-i klientprogrammis nii, et oleks võimalik ühest vidinast korraga juhtida mitut jälgimisseadet.

Lõpuks luuakse kaugjuurdepääs vaatlusmoodulitele. Protsess viiakse läbi pilvetarkvara abil või marsruudi IP-aadressi fikseerimisega brauseri real.
