Videovalvesüsteemi paigaldamise ja hoolduse kvaliteet sõltub täielikult sellest, milliseid juhtmeid kaamerate jaoks kasutatakse. Kõige sobivama valiku valimiseks peate uurima saadaolevaid kaablitüüpe, nende eeliseid ja puudusi, samuti tutvuma valikufunktsioonide ja paigaldussoovitustega.
Videovalvekaabli klassifikatsioon ja funktsioonid
Videovalve jaoks õige kaabli valimiseks peaksite eelnevalt välja selgitama, kuidas selle populaarseimad sordid erinevad. Sellest detailist sõltub info edastamise kiirus kaamerast lisaelemendile, näiteks mikrofonile. Iga seadme jaoks on vaja valida eraldi traat, mis vastab selle omadustele.
Koaksiaalne
Videovalve jaoks mõeldud koaksiaalkaabel ühendatakse ideaalselt analoogseadmetega. Väliselt meenutab see juhet, mis ühendab antenni teleri või muu seadmega.Selle peamine eelis on maksimaalne tugevus ja kaitse mehaaniliste mõjude eest, mis on tingitud varjestuskesta olemasolust, mis välistab ka tarbetud häired ja müra sisemise või välise kaamera töötamise ajal. Sellised juhtmed on jagatud mitut tüüpi ja erinevad tehniliste omaduste poolest.
Kõige odavamad valikud on väikese juhi ristlõike läbimõõduga valikud, näiteks RK-75-1,5 ja RK-75-2. Mudeleid numbritega RG-6 ja RG-11 kasutatakse pikkade vahemaade paigaldamiseks, kuna neil on paksem osa. Lisaks eristatakse neid paindlikkuse, isolatsiooni paksuse, varjestuskestade arvu ja signaali sumbumise taseme poolest.

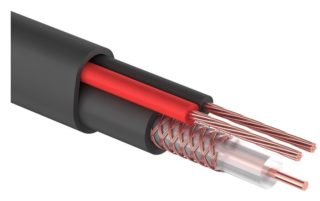

Kombineeritud
Kombineeritud võimalus on vajalik mitme valveseadme ühendamiseks ühes kohas asuva toiteallikaga. See sobib digitaal- ja analoogseadmete jaoks, seda peetakse koaksiaalkaabli alamtüübiks ja see ei jää sellele tugevuselt alla. Element koosneb mitmest kokku keeratud juhtmest, tänu millele on see võimeline tagama mugava ja kiire andmejuurdepääsu süsteemi kõikidele osadele.
Mudeleid eristavad märgistused, mis koosnevad tähtedega kombineeritud numbrikombinatsioonidest. Arv enne tähetüübi tähist määrab katte all olevate juhtmete arvu, mis on tavaliselt 2 või 4 tükki. Risti järel olevad kümnendkohad näitavad südamiku ristlõike läbimõõtu. Selle standardväärtus on 75 oomi ja see peaks olema sama kaamera, vastuvõtja ja kaabli puhul, et signaal edastataks puhtalt ja häireteta.
keerdpaar
Kaugvideovalve jaoks kasutatakse keerdpaarkaableid, mis on võimelised edastama teavet kuni 3 km kaugusel. Kaabli eeliseks on selle mitmekülgsus, kuna kõik vajalikud juhtmed on selles ühe punutise all. See võimaldab ühendada mitu seadet korraga ja on kõige mugavam valik.
Fiiberoptiline
Kiudoptiline kaabel sobib erinevat tüüpi videovalvesüsteemide jaoks, kuna seda peetakse analoogidega võrreldes kõige vastupidavamaks. Need juhtmed ei allu elektromagnetilisele vibratsioonile ja on võimelised edastama andmeid pikkade vahemaade taha ilma signaali nõrgenemiseta.
Kõige sagedamini kasutatakse kiudoptilist kaamerate paigaldamiseks suurtesse kontoritesse ja tööstusettevõtetesse.
Paigaldusnõuanded
Kaabli paigaldamise eripärad sõltuvad paigaldusmeetodist, mis võib olla sisemine või välimine. Kui juhtmed paigaldatakse siseruumidesse, tuleks need muuta vähem märgatavaks ja paigutada nii, et need ei saaks füüsilist kahju. Kaitseks kasutatakse spetsiaalseid kaablikanaleid või gofreerimist, et vältida vedeliku sissepääsu ja kokkupuudet kõrgete temperatuuridega.
Väliskaabel videokaamerate paigaldamiseks tuleb kinnitada seintele, piirdeaedadele, postidele ja muudele kandekonstruktsioonidele. Seda saab paigaldada ka õhku, riputada kaablitele, torudesse või kaevikutesse mullakihi alla. Pinnal asetsevaid juhtmeid on vaja kaitsta plastikust või metallist konstruktsioonide abil. Paigaldamisel peate järgima põhireegleid:
- kaabli läbimõõt peaks olema pool toru läbimõõdust, mille kaudu see tõmmatakse;
- videovalve jaoks kasutatakse optilist traati, valides maksimaalse pikkusega elemendid;
- kaabli marsruut tehakse võimalikult sirgeks ilma järskude pööreteta;
- paigaldamiseks vali minimaalse takistusega juhtmed, mida on täiendatud kvaliteetsete pistikutega;
- Üle keerdpaarkaablite kulgevat videovalvet ei teostata paralleelselt elektriliinidega.
Optiliste ja muude kaablite välistingimustes paigaldamisel arvestatakse nende töötingimusi. See hõlmab suurenenud niiskust, temperatuuritingimuste muutusi, samuti kokkupuudet ultrahelikiirgusega koos mehaanilise pingega.
Videokaamerate kaabli valimise kriteeriumid
Kogu süsteemi stabiilsuse tagamiseks on oluline valida oma CCTV kaamera jaoks õige kaabel. IP-seadmete jaoks on parem kasutada RJ-45 pistikutega UTP-juhtmeid, mis sobivad hästi koaksiaalelementidega, kui salvesti ja seadme vaheline kaugus ei ületa 100-300 meetrit.
Kui signaali edastamine ja toiteallikas toimub ühest osast, oleks kombineeritud variant ideaalne. Suure hulga seadmete paigaldamisel tasub eelistada STP-, UTP- või FTP-vormingu valikuid ning täiendada neid häirekaitsega.
Välisseadmete jaoks on vaja vastupidavast polüetüleenist kaitsekestaga juhtmeid, sisemised sobivad PVC-kihiga analoogidele.
Kui juhtmevaba on parem kui juhtmed
Juhtmeta ühendust kasutatakse siis, kui juhtmeid ei ole võimalik vedada, näiteks kui need peavad minema üle jõe, tänava vastasküljel asuvasse hoonesse või üle kellegi teise kinnistu. Probleemi lahenduseks on videosaatjad või andmeedastus infrapunakanaleid kasutades.Teist võimalust kasutatakse teleri, kliimaseadmete ja muude seadmete kaugjuhtimispultide juhtimisel. Pildi edastamiseks IR-side kaudu peab seadmete vahel olema otsenähtavus ja lühiajalised häired.
Traadita formaadis ühendamiseks mõeldud raadiokanaleid peetakse tavaliste CCTV-kaamerate jaoks kõige soodsamaks ühendusviisiks kui traati. Videosaatjad on signaali saatjate ja vastuvõtjate komplekt. Selliste seadmete lihtsad mudelid maksavad alates 60 dollarist, neid iseloomustab väike võimsus ja kuni 50 meetri edastuskaugus. Kalleimad analoogid võimaldavad suurendada distantsi salvesti ja vastuvõtja vahel, samuti kaasata suuremat hulka kaameraid. Nende seadmete tööviis pole keeruline.
Saatjad ja vastuvõtjad ei vaja kaabliühendustega lisadraiverite paigaldamist. Juhtmeta seadmed edastavad signaali võimalikult diskreetselt ja info liigub pidevalt salvestisse.
Kaabel teleri ühendamiseks salvestiga
Kui videosignaal edastatakse teleriekraanile, on kaamera sellega ühendamiseks vaja eri tüüpi juhtmeid. Sel eesmärgil ei saa te tavalise analoogvideovalve jaoks kaablit kasutada, parem on eelistada muid saadaolevaid valikuid:
- HDMI. See on võimeline edastama videot ja heli kuni 50 meetri kaugusele ning sobib paigaldamiseks siseruumidesse, kuna see on ilmastikuolude käes.
- VGA. Arvutitüüpi videopistik, mis edastab pilti kuni 20 meetri kaugusele, ei ole piisavalt painduv ja õhuke.
- RCA. Kasutatakse peamiselt heliühenduseks, ei sobi hea signaali edastamiseks videoformaadis.
Probleemi saate lahendada ka tavalise juhtmevaba hiire abil, sisestades selle adapteri salvestaja USB-porti ja liigutades kursorit teleri ekraanil. Seda meetodit peetakse kõige mugavamaks kogu videovalvesüsteemi seadistamiseks ja haldamiseks sidekaugusega kuni 15 meetrit. Tuleb arvestada, et teler ei ole ühendatud tavalise kaabliga, mis sellises olukorras sobiks videokaamera ühendamiseks, tuleb osta eraldi elemendid ja komponendid.
Eelised ja miinused
Kõige sagedamini kasutatakse kaamerate ja videovalvepaigaldiste jaoks koaksiaal- ja kombineeritud kaablitüüpe. Esimest võimalust kasutatakse peamiselt analoogseadmete paigaldamisel, seega nimetatakse seda ka raadiosageduseks. Selliste juhtmete eelised hõlmavad suuremat vastupidavust erinevatele häiretele, töökindlust, võimet edastada nii heli- kui ka videosignaale koos taskukohase hinnaga. Neil on ka oma puudused, sealhulgas pistikute kõrge hind, kalduvus kurvides kahjustada ja paigalduskauguste piirangud.
Kombineeritud kaablid on koaksiaalkaablite täiustatud analoogid ja neid on täiendatud kahesooneliste juhtmetega toiteallikaks ja süsteemi abiosadeks, nagu mikrofonid. Sellise juhtmestiku eeliste loend sisaldab tarbetute elementide vajaduse puudumist, täielikku kaitset häirete eest, paigaldamise lihtsust ja mõlemat tüüpi signaalide edastamist. Kombineeritud võimaluste puuduseks on kõrge hind, kiire kulumine ja võimalus neid kasutada ainult lühikestel vahemaadel.
Kombineeritud kaabel sobib IP-videovalve jaoks ja seda peetakse kõige ratsionaalsemaks võimaluseks.
