Mis on SIP-paneelid - ehituse eelised ja puudused

SIP-paneele kasutati esmakordselt elamute ehitamiseks 1940. aastate lõpus. Sellest ajast alates on tootevalik laienenud. Kaasaegne arendaja peab mõistma, millist disaini valida sõltuvalt töötingimustest.

SIP-tehnoloogia kirjeldus

Lühend SIP tähistab struktuurne (struktureeritud) isolatsioonipaneel, ingliskeelses versioonis SIP - Structural Insulated Panel. SIP-ide puhul kasutatakse teist nimetust, mis võivad olla kandvad elemendid - struktuursed soojusisolatsioonipaneelid (KTP).

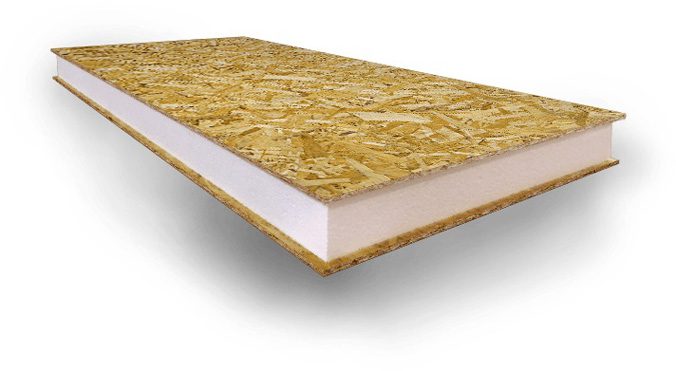

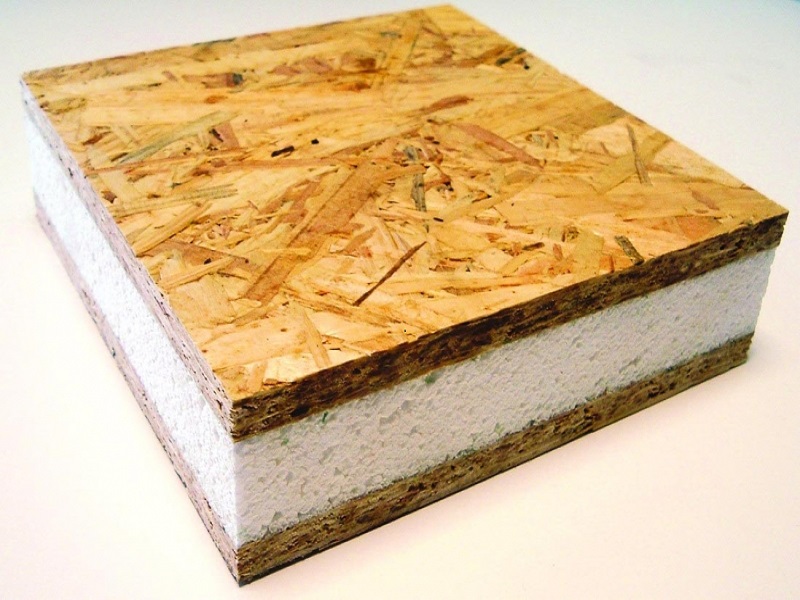

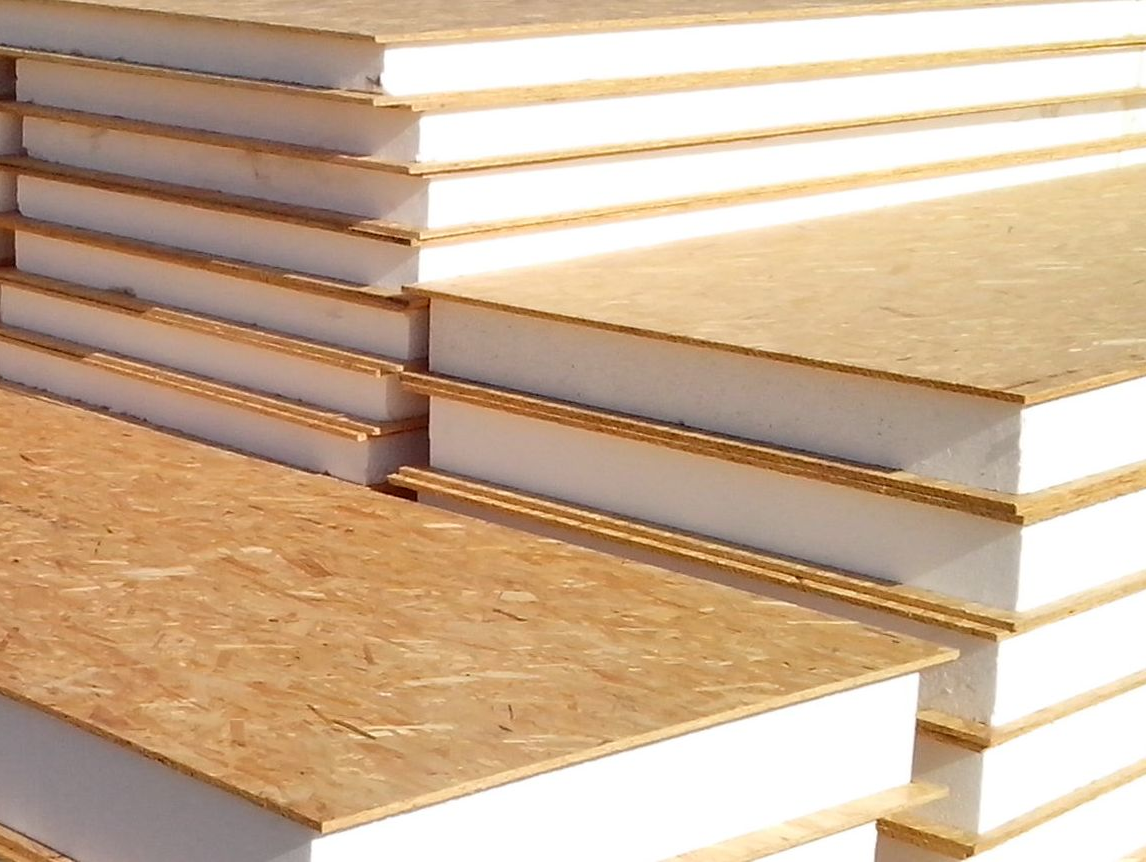

Materjal on ühes tükis struktuur, milles kahe jäiga välispaneeli vahele on liimitud soojusisolatsioonimaterjal.

Tooted, mida nad kasutavad välisplaatide jaoks, on muutunud laialt levinud. orienteeritud kiudpaneelid (OSB, OSB)) ja isolatsioon on vaht vahtpolüstüreen (vahtplast).

Mõnel juhul on otstarbekam kasutada SIP-paneelide sorte, mille konstruktsioonis on kandvateks elementideks puitkiudplaat, klaas-magneesiumleht, niiskuskindel vineer ning isolatsiooniks polüuretaanvaht ja mineraal(kivi)vill.

SIP-i eelised ja puudused majaehituses

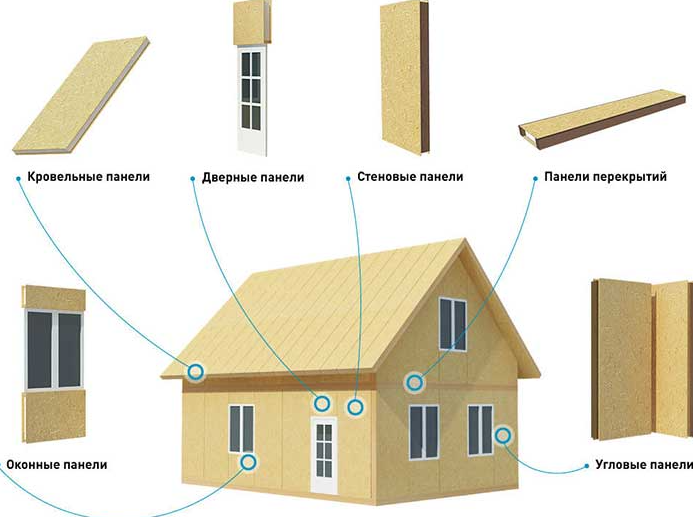

Kanada SIP-tehnoloogia ehitust peetakse KTP-st majade ehitamisel põhiliseks. Maja kujundus on karkassi ja paneeli tehnoloogiate sümbioos.

SIP-paneelid paigaldatakse eelnevalt ettevalmistatud saidile. Elementide omavaheliseks kinnitamiseks kasutatakse puittala, mis on peidetud paneelide soontesse. Paneel- ja raamitalade vaheldumisi paigaldades monteeritakse ühtne konstruktsioon.

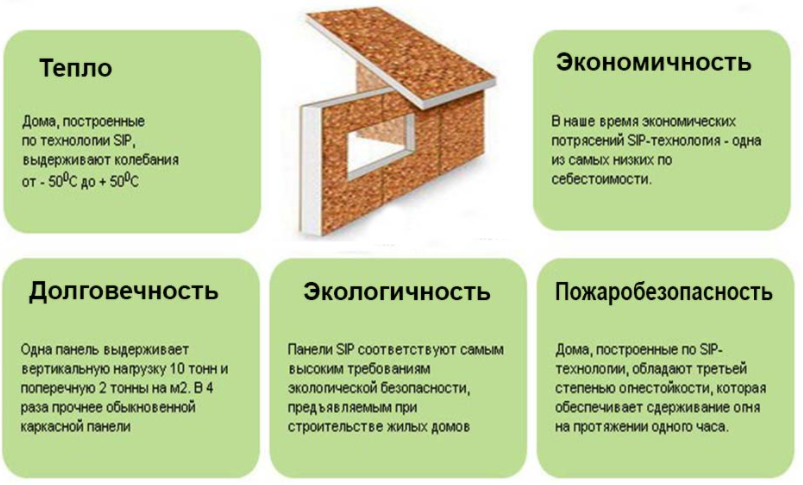

Tehnoloogia positiivsed omadused

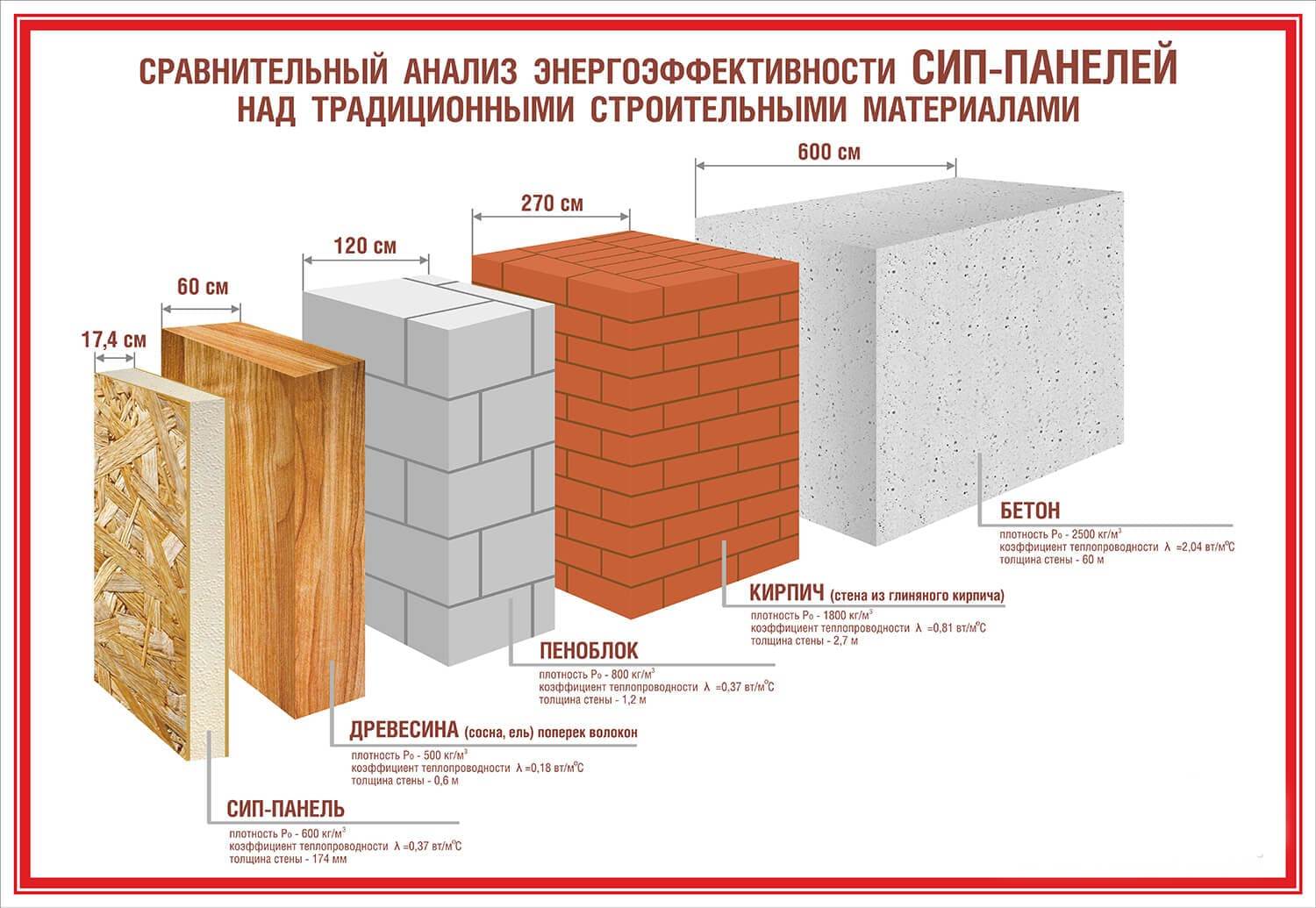

Kodus ei vaja täiendavat isolatsiooni, mis võimaldab säästa viimistlusmaterjale. Näiteks 50 mm polüuretaan või 80 mm vaht hoiab soojust samamoodi nagu 1,5 meetri paksune tellissein. See omadus võimaldab säästa kasulikku ruumi, kuna seinad võtavad palju vähem ruumi kui traditsioonilised tellis- või plokkseinad.

Maksimaalne põiki koormus võib olla kuni 800 kg/m³ pind ehk umbes 3 tonni 1 standardsuurusega lehe kohta. Vertikaalsuunas talub üks lineaarmeeter kuni 2,5–3 tonni koormust. Omadused võimaldavad ehitada mitmekorruselisi hooneid ja kasutada SIP-i põrandate ja soojade katuste jaoks.

Paneelide pind on täielikult kõrvaldab puhumise, samuti vuukide keele ja soone süsteem. Vajadusel suletakse tühimikud polüuretaanvahuga.

Keskmine 1 m² KTP-st seina kaalub 17–19 kg. See vähendab oluliselt vundamendi koormust ja võimaldab ehitada kergeid ja odavaid vundamente.Niisketes piirkondades kasutatakse sageli odavat vaivundamenti, mis suudab hoone usaldusväärselt veest isoleerida. Kui on vaja korruste arvu suurendada, kasutatakse olemasolevate seinte peale paigaldatud SIP-sid.

Heliisolatsioon pakub mugavust elava liiklusega maanteede lähedusse ehitatud elamutes.

Kanada tehnikaga majade ehitamisel kulub suurem osa ajast vundamendi rajamisele. Edasi iga leht täidab kuni 3 m² seina, mis võimaldab tellis- või plokkhoonete ehitusajast palju ette minna. Ehitage SIP-paneelidest maja Saab teha kahe töötajaga. Kõige raskemad elemendid kaaluvad umbes 60 kg, mis muudab plaadi mahalaadimise ja paigalduskohale toimetamise lihtsamaks. Osade reguleerimiseks kasutatakse käsisae ja isolatsiooni soone tegemise seadet.

Kodud on turvalised tavalistes töötingimustes. Vahtpolüstüreen hakkab mürgiseid aineid eraldama alles siis, kui seda kuumutatakse üle 85°C.

SIP-i ostmisel on oluline tagada komponentide kvaliteet. Kaasaegsed OSB-plaadid on valmistatud minimaalse fenooli kasutamisega, mis muudab need igapäevaseks kasutamiseks ohutuks.

Läbi õhukeste seinte tuppa tungib rohkem otsest päikesevalgust. Kivimajadega sama valgustuse korral võivad aknad ise olla väiksemad. See vähendab soojuskadu ja kütmiseks kulub vähem kütust.

Ei mingit kokkutõmbumist kiirendab viimistlusprotsessi algust, seda saab alustada kohe pärast raami ehitamist.

Hoonete puudused

Vananedes tuleaeglusti immutamise efektiivsus väheneb OSB.Vaatamata isekustumisomadusele (mitte rohkem kui 4 sekundit) põleb vahtpolüstürool lahtise leegi mõjul, eraldades mürgiseid aineid. Tuleohtlikkus suurendab elektrijuhtmete paigaldamise kulusid. Peidetud juhtmestik tehakse metalltorudes. Seinte pinnale paigaldamiseks kasutatakse elektrikarpe või kalleid kaableid.

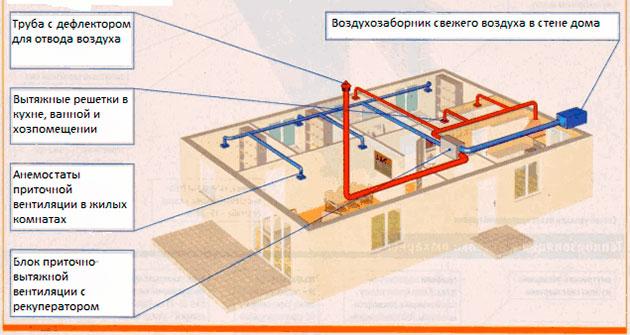

Kuna õhus olevat liigset niiskust ei saa välisseinte kaudu eemaldada, on vaja korrastada sundväljatõmbeventilatsioon kõik ruumid.

Seinad ei kogune soojust — ainult õhk soojeneb. Sellega seoses jahutab isegi lühike ventilatsioon maja kiiresti.

Majad OSB ja vineerpaneelidega ei saa jätta ilma välisviimistluseta kauemaks kui üheks hooajaks. Päikesevalgus ja niiskus põhjustavad ehitusmaterjali kiiret halvenemist ja positiivsete omaduste kadumist.

Erineva disainiga SIP-ide võrdlus

Tööstus toodab paketttrafo alajaamu mitmes versioonis välispaneelide ja isolatsiooni kombinatsioonid:

• vahtpolüstüreen (vahtplast), liimitud OSB lehtede vahele, niiskuskindel vineer, puitkiudplaat;

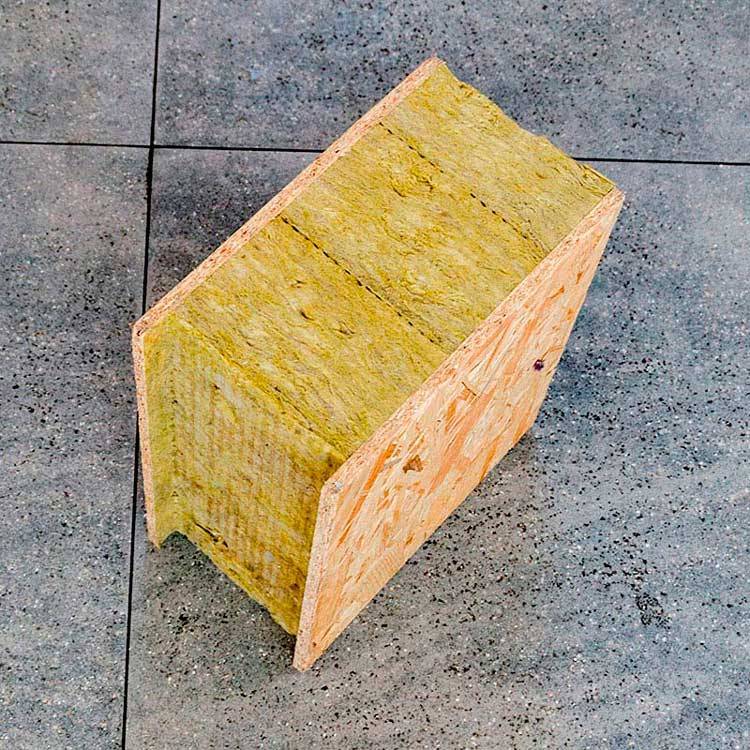

• kivivill ja lehed OSB-st, puitkiudplaadist, klaasmagnesiidist;
• vahtpolüuretaan ja OSB, puitkiudplaat, klaasmagnesiit, vineer, tsemendiga seotud puitlaastplaadid.

Soojusjuhtivus sõltub peamiselt isolatsiooni paksusest ja selle omadustest.Soojusjuhtivuse koefitsient kuivas olekus on parim polüuretaanvahu puhul - 0,02, vahtpolüstüreeni puhul - 0,039 ja mineraalvilla puhul - 0,047 W / (m * deg * C). Kui iga materjal saab märjaks, indikaator halveneb.

Moskva piirkonna SNiP standardite kohaselt piisab isolatsiooni paksus:

• vahtpolüuretaan - 61 mm;
• vahtplast - 122 mm;
• mineraalvill - 143 mm.

Vastupidavus välismõjudele tuleneb eelkõige välisseinte materjalist.

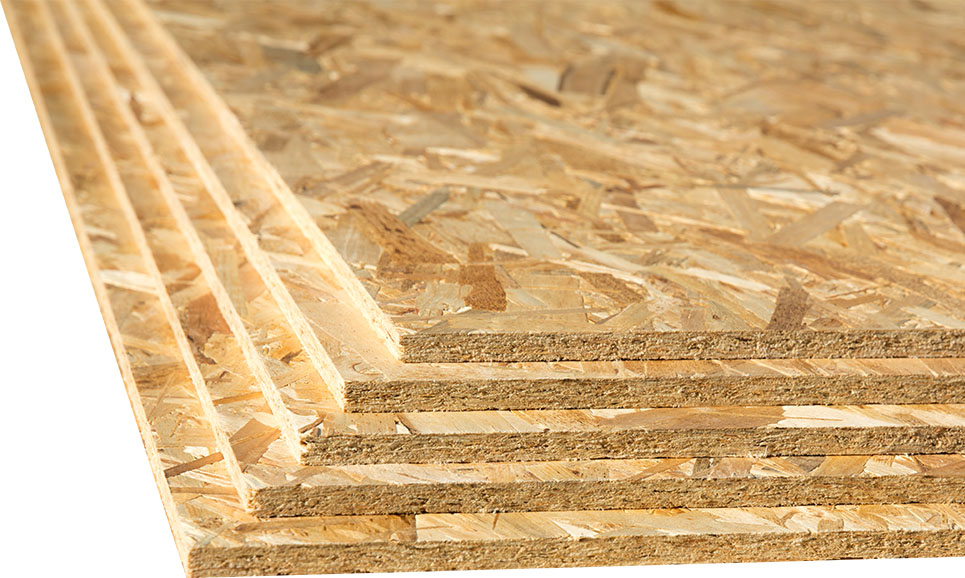

OSB, OSB valmistatud spetsiaalselt ettevalmistatud puitlaastudest. Positiivsed omadused - OSB-2 ja kõrgemate modifikatsioonide tugevus, keskkonnasõbralikkus. Materjali on lihtne töödelda ja paneele on lihtne soovitud suurusele kohandada. Puudused hõlmavad süttivust, kiiret hävitamist vabas õhus ja minimaalset niiskuskindlust.

Fibroliit valmistatud tsemendimördist ja mineraalidega töödeldud puidukiududest. Materjal ei allu lahtisele põlemisele, imab nõrgalt niiskust, on kõrge nakkuvusega ja kergesti töödeldav. Pideva niiskusega suhtlemise ja külmumis-sulamistsüklite allumisel puitkiudplaat kiiresti rikneb.

Klaasmagnesiit 15% koosneb puiduhakkest, koostises magneesiumoksiid, magneesiumkloriid, perliit. Tugevuse lisamiseks kasutatakse klaaskiudvõrku. Klaas-magnesiidist lehed ei põle ja taluvad 50 külmumistsüklit ilma oluliste omaduste kadumiseta. Vaatamata madalale veeimavusele ei kasutata materjali niiskesse keskkonda paigaldamiseks.

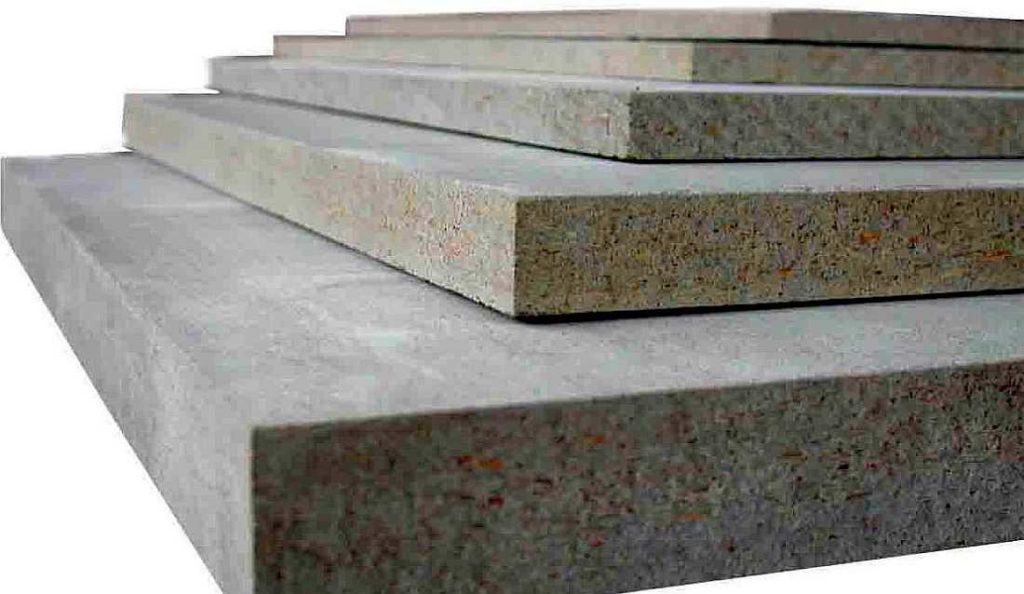

Tsemendi puitlaastplaadid on niiskuse suhtes kõige vastupidavamad, nii et maja võib mõnda aega ilma viimistluseta olla. Materjal on raske, seetõttu toodetakse lehti väiksemas suuruses, mis pikendab ehitusaega.

Otsus, millist tüüpi SIP-i valida, tehakse ehitusmaterjali eeliste ja puuduste põhjal.

Valides arvestada:

• kliimatingimused paikkonnad: aasta keskmised temperatuurid ja sademed;
• põhilised hoone eesmärk;
• paneelide olemasolu ehituspiirkonnas, võttes arvesse ehitusplatsile tarnimise maksumust;
• geomeetriline maja mõõtmed sealhulgas lae kõrgused;
• tootja maine, valmistoodete ohutussertifikaatide ja laborikatsete tulemuste olemasolu;
• võimalus tellida valmis majakomplekt ukse- ja aknaavade raamimise elementidega - raiskamine puudub, tasub sageli isolatsiooni soonte lõikamise ja lõikamise kulud;

Ostmisel kontrollige ise külgede ja diagonaalide mõõtude vigu. Kui tolerantsid ületavad 3–4 mm, jäävad paigaldamise ajal plaatide vahele vahed.

Ehituslikud omadused

Igas ehitusetapis on nüansse, mis võivad kulusid vähendada ilma kvaliteeti kaotamata.

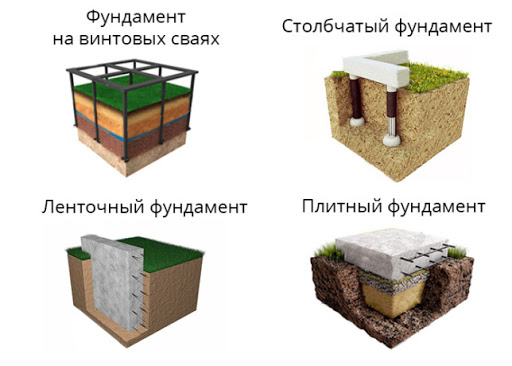

Vundamendid

Monoliitsed vundamendid ehitatud kivisele pinnasele ja kergele liivasele pinnasele. Ärge täitke plaate kõrge põhjaveetasemega maadel. Kohtades, kus on palju sademeid, on vaja SIP-i alumist osa hoolikalt kaitsta märjakssaamise eest, mis pole alati võimalik.

Monoliitplaat on kallis, kuid see võimaldab teil teha esimese korruse põranda ilma paketttrafo alajaama kasutamata, samuti paigaldada sooja põranda.

Madal ribavundament võimaldab säästa vundamendi korrastamisel, kuid sobib halvasti pinnase tõstmiseks.

Vaia tüüp Vundamenti on lihtne teha oma kätega ühe assistendiga. Ehituse kiirus suureneb, kuna pole vaja oodata, kuni betoon saavutab täieliku tugevuse.

Tööriistad ja materjalid

Maja ehitamiseks vajate tööriistu:

• haamerpuur puidu kinnitamiseks betoonalusele;
• reguleeritava kiirusega kruvikeeraja või puur;

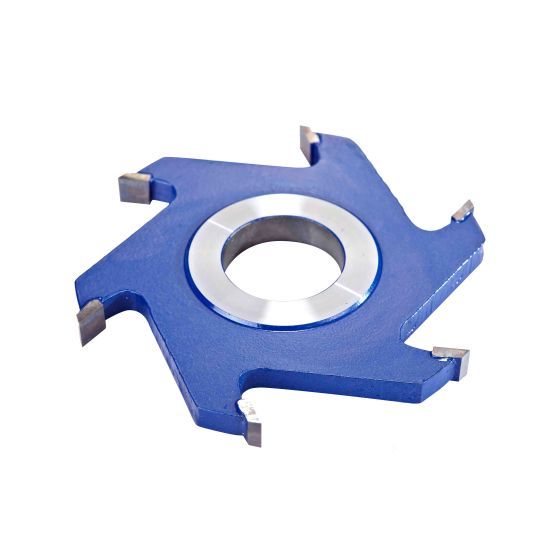

• soone lõikamise nuga - elektriline või mehaaniline;

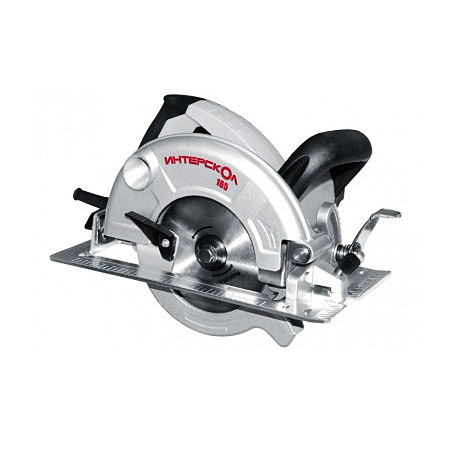

• käeshoitav ketassaag SIP-i lõikamiseks.

Tarbematerjalid on:

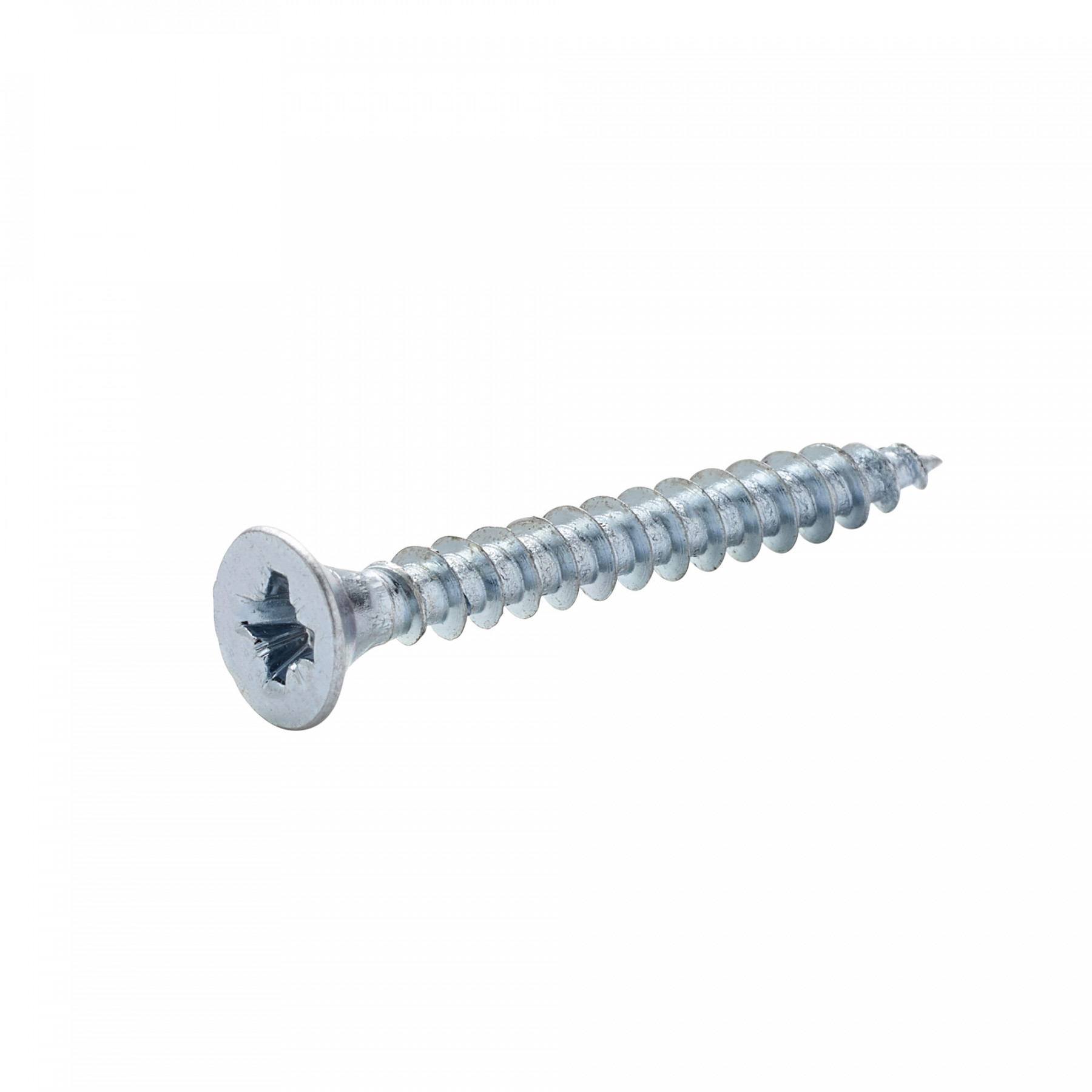

• tsingitud isekeermestavad kruvid 20–30 mm pikemad kui OSB paksus;

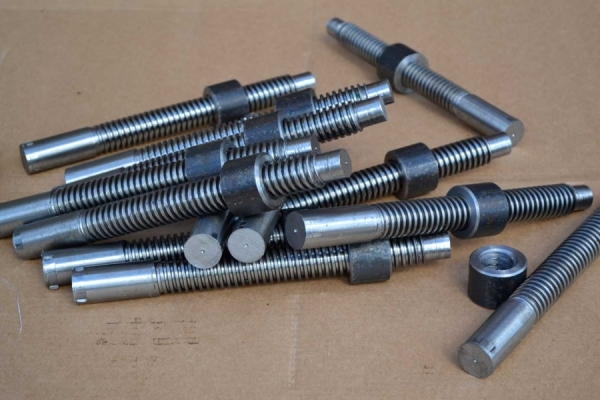

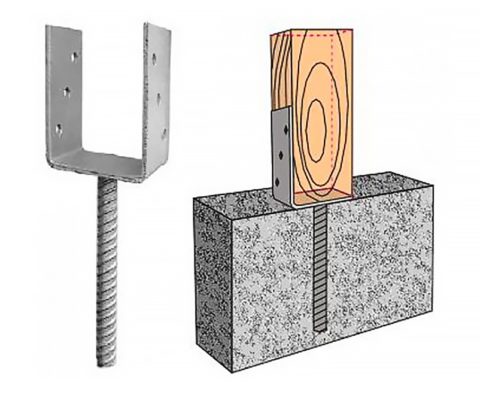

• ankrud rihmatala vundamendi külge kinnitamiseks või vaivundamendi keermevarras ja mutrid;

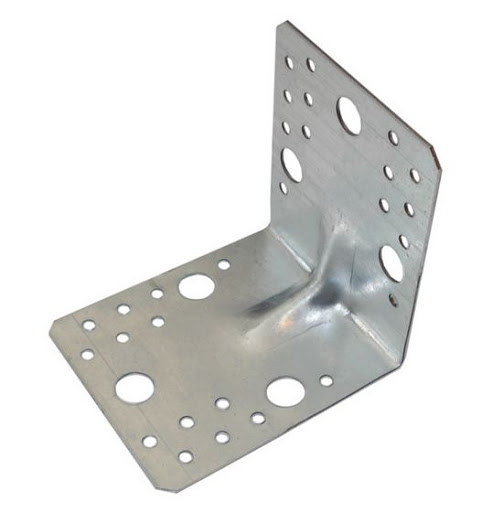

• tsingitud nurgad talade kinnitamiseks;

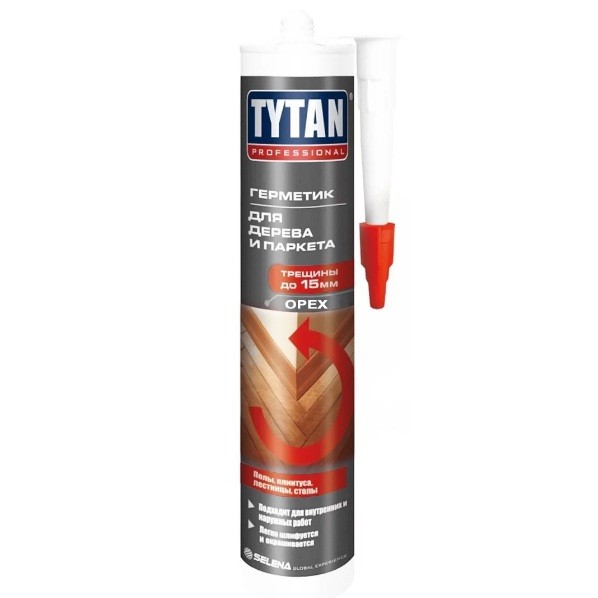

• hermeetikud vuukide tihendamiseks;

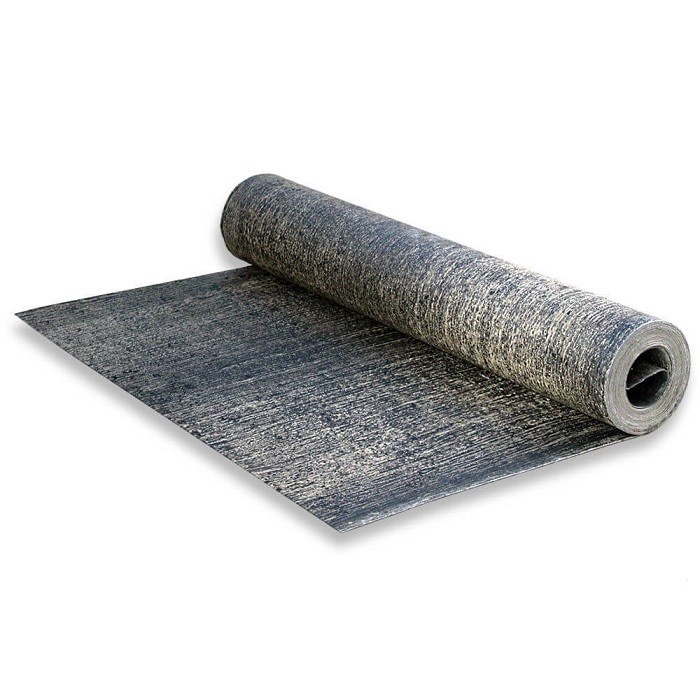

• katusepapp seinte hüdroisolatsiooniks vundamentidest.

Erilist tähelepanu pööratakse puidu kvaliteedile. See peab olema sirge ja kuiv ning selle laius peab vastama SIP-is oleva isolatsiooni paksusele.

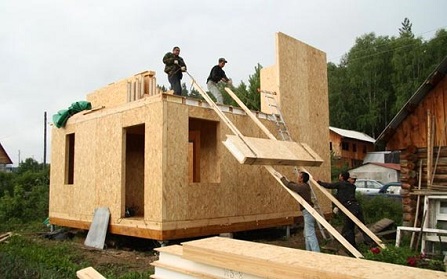

Seinte ehitus

Seinte ehitamine algab hüdroisolatsiooni paigaldamisega. Vundament töödeldakse bituumenmastiksiga ja ümber maja perimeetri laotakse rull-hüdroisolatsioonimaterjal.

Seinte ehitamise algoritm lihtne:

1. Kinnitatud vundamendi külge rihma tala, mis on eelnevalt immutatud antiseptikuga ja töödeldud tuleaeglustiga.
2. Mount nurgatala Kasutades galvaniseeritud nurki, paigaldatakse rakmete külge traksid stabiilsuse tagamiseks.
3. Vagude tegemine, eemaldades isolatsiooni PTS vajalikelt külgedelt, kui plaatidel esialgu sooni ei olnud.
4. Installige ja kinnitage paneel isekeermestavate kruvidega rihma- ja nurgataladele, stabiilsuse tagamiseks toetavad detaili kalded.
5. Teise paneeli paigaldamine, luues maja nurga.See järjestus annab valmis lõigule tugevuse ja stabiilsuse. Plaatide vahele jäetakse soojusdeformatsiooniks 3–5 m vahe.
6. Järgmise vertikaalse tala kinnitamisega raami külge ja järgmise paneeli paigaldamisega jätkavad nad seina ehitamist.
7. Akna- ja ukseavad varustatud vajaliku suurusega plaatelementidega.
8. Kuna seinad on ehitatud, peal paneelid seotakse rihmatalaga, mis on täielikult süvistatud soonde.
9. Kattes saadud SIP-kaader, asetades need välisseintele ja vaheseintele. Kui vahemik on pikem kui paneeli pikkus, kasutage pikendamiseks tala.
10. Mount teise korruse torustik ja seinad.

Valera

Ehitusguru hääl

Küsi küsimus

Sooja viilkatuse jaoks on lubatud kasutada paneele, kuid tuleks valida paksus 200 mm või rohkem, et lagi taluks lume- ja tuulekoormust. Katuse viimistlustööd tuleks lõpetada võimalikult kiiresti.

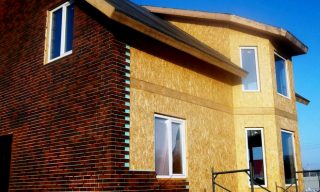

Viimistlemine

Viimistlusvaliku valik sõltub SIP materjalist.

Kiudtsementi, klaasmagnesiiti ja DSP-d saab krohvida. OSB-d ja vineeri saab värvida.

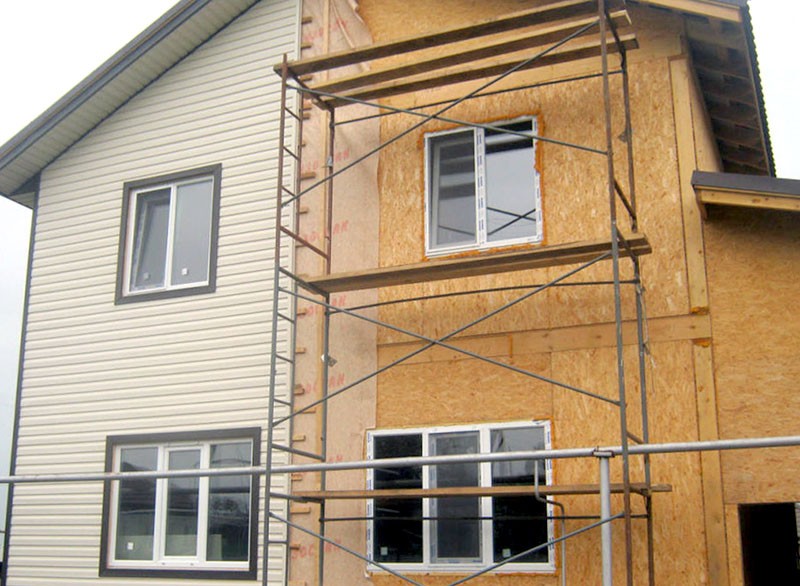

Välisseinad on reeglina kaetud mitmesugustest materjalidest valmistatud vooderdusega, mis on eelnevalt hüdroisolatsiooniga varustatud.

OSB ja vineerpaneelidega SIP siseseinad kaetakse kips- või voodriplaadiga.

Levinud vead SIP-iga ehitamisel

Oluline on ehitusjärgus tehnoloogiast mitte kõrvale kalduda.

Vead ehituse ajal:

• SIP-i ladustamine vabas õhus, ilma niiskuskindla kileta;
• töötada miinustemperatuuril või termomeetri näiduga üle 25–30°C;
• töötada vihmase ilmaga;
• odavate paneelide kasutamine, mis kõige sagedamini viitab tootmistehnoloogia rikkumistele;
• halb veekindlus vundamendi ja seinte vahel;
• puidu asemel laudade kasutamine;
• sarikate puudumine katuse korrastamisel - üle 2–2,5 meetri pikkusega, SIP deformeerub koormuse all;
• ebapiisav ventilatsioon.

.
