Lainepappide kandevõime tähendab maksimaalset koormust. Sellest parameetrist sõltub materjali võime taluda mitmesuguseid koormusi ilma deformatsioonita. Olenevalt profiilpleki otstarbest toodetakse erineva lainekõrguse, paksuse ja paigalduslaiusega tooteid. Lisaks on gofreeritud lehed kaetud korrosioonivastaste või polümeersete ühenditega. Täielikud tehnilised andmed on märgitud märgistusel.
Kandvate lainepappide kasutusala
Profileeritud teki maksimaalne lubatud koormus ületab oluliselt sarnase paksusega metalllehe kandevõimet. Mida kõrgem on lainekõrgus, seda parem on materjali võime taluda koormusi.
Seinamudelil C10-1200-0,6, mis on paigaldatud toele meetrise sammuga, on lubatud koormus 1 m² kohta 86 kg. NS44-1000-0,7 kaubamärgi kandva profiilpleki kandevõime, mis on laotud 3,5 m kaugusel latile, ulatub piirini 182 kg/m².
Kandva profiilpleki kasutusala:
- Mis tahes konfiguratsiooni ja keerukusega katusekatete paigutus, võttes arvesse mantli kalle alates 3 meetrist.
- Püsiraketise paigaldamine. Sel juhul talub põrandate kandev profiilplekk ilma deformatsioonita vastu betoonlahuse raskust koos raamiga. Seega võib gofreeritud leht täita tugevdavat funktsiooni.
- Põrandate paigaldus korruste vahel, samuti kandva metallkarkassiga konstruktsioonide jäikuse tõstmiseks.
- Külmade välispiirete ja erineva otstarbega hoonete isolatsioonina.
Profiilpleki omadused võimaldavad materjali kasutada tööstuslikus ehituses. Toodete kasutamine aitab vähendada ehitusaega ja vähendab kulusid.
Profiili kõrgus mõjutab materjali võimet taluda konkreetseid koormusi. Mida kõrgem see parameeter, seda tugevam on põrandakate. Väärtuse saab määrata toote kaubamärgi järgi.
Profiilplekkide eelised ja omadused
Profiilplekk on ökonoomne ja lihtne kasutada. Tooteid kasutatakse erinevates ehitusvaldkondades. Vastavalt GOST-ile ja olenevalt eesmärgist toodetakse profiilpõrandat kolme tüüpi: kandevõimeline, seina- ja komposiit, mis ühendab kaks esimest funktsiooni.
Laagribrändide eelised hõlmavad järgmisi tegureid:
- töökindlus väikese tühimassiga;
- taskukohane hinnapoliitika;
- vastupidavus temperatuurimuutustele;
- mittesüttivus;
- vastupidavus agressiivsetele keskkonnatingimustele;
- tsingitud ja polümeerikihid pikendavad kasutusiga;
- ei avalda negatiivset mõju keskkonnale.
Põhiline erinevus kandva lainepapi ja seinamudelite vahel on esimese tüübi suurem jäikus tänu selle kõrgusele. Eripäraks on ka materjali kasutamise võimalus hoonete ehitamisel ja katusekattena.
Suurimad lubatud koormused
Enne katuse-, ehitus- või põrandakattematerjali ostmist on vaja arvutada lainepapi koormus. Lihtsate aritmeetiliste arvutuste tulemusena saate valida õige tootemargi.
Lainepapi kandevõime koormustabelis võimaldab teil mõista toote võimet taluda erinevaid keskkonnamõjusid:
Profiilpleki tüüp | Span, m | Koormus toe kohta, kg/m² | |||
2 | 3 | 4 | 5 | ||
HC35-1000-0,55 | 1,5 | 432 | 247 | 282 | 271 |
HC35-1000-0,7 | 3 | 68 | 172 | 133 | 142 |
H57-750-0,7 | 4 | 91 | 170 | 199 | 190 |
H57-750-0,8 | 3 | 337 | 365 | 426 | 409 |
H60-845-0,7 | 323 | 230 | 269 | 257 | |
4 | 122 | 203 | 254 | 241 | |
H60-845-0,9 | 3 | 439 | 427 | 504 | 482 |
H75-750-0,8 | 582 | 527 | 659 | 615 | |
4 | 248 | 296 | 370 | 345 | |
H75-750-0,9 | 3 | 645 | 617 | 771 | 720 |
4 | 293 | 347 | 434 | 405 | |
H114-600-0,8 | 6 | 193 | 261 | – | – |
H114-600-0,9 | 4 | 659 | 659 | 824 | – |
6 | 218 | 293 | – | – | |
H114-600-1,0 | 4 | 733 | 733 | 916 | – |
6 | 244 | 325 | – | – |
Lainepapi arvutamisel koormuste jaoks on soovitatav tugineda paigalduslaiusele. Vastasel juhul avastatakse materjalide kasutamisel muul otstarbel kui sihtotstarve, lehtede puudus.
Koormuse arvutamine ja profiilplekkide valimise kriteeriumid
Profiilpõranda arvutamiseks ei ole vaja keerulisi aritmeetilisi arvutusi. See võimaldab teil valida materjali, millel on optimaalne omaduste ja hinna suhe. Näitena võib võtta arvesse lainepapist katusekatte koormust ja saadud tulemuste põhjal valida tooted.
Kõigepealt peaksite võtma esialgse teabe:
- maja viilkatusega ja kaldenurgaga 40°;
- kalle horisontaaltasandil on 65°;
- hoone ehitamine on kavandatud Moskva piirkonda.
Materjali kui katusekatte koormuse määramine saadakse toote massi, lume ja tuule mõju liitmisel. Esimene parameeter sõltub paigalduse ülekatte suurusest, mis on 8,6 kg/m².
Lumekoormus sõltub piirkonnast, kus ehitus asub. Moskva piirkonnale on määratud koefitsient 3, mis on 180 kg/m². Võttes arvesse konstruktsiooni katuse kallet, on arvutus järgmine: 180 x (65°-40°)/)65°-25°) = 112,5 kg/m².
Tuulekoormus on samuti seotud piirkonnaga – sel juhul määratakse piirkonnale 1 koefitsient, mis võrdub 32 kg/m². Võttes arvesse viilkatuse kaldenurka, saab lainepappi aerodünaamilise takistuse parameetriks ~0,3. Tuulekoormus on määratletud kui 32 x 0,3 = 9,6 kg/m².
Seega näeb profiilpleki läbipainde arvutamine sel juhul välja järgmine: 8,6 + 112,5 + 9,6 = 130,7 kg/m². Pärast koormustabeli kontrollimist selgus, et viilkatuseks sobib klass H114-600-0,8.
Profileeritud materjali laius jaguneb üld- ja paigalduseks. Esimene valik näitab toote üldisi parameetreid. Teine parameeter hõlmab suuruse vähendamist, paigaldades kinnitusdetailid lehtede ühendamiseks üksteisega.
Lainepappide tüübid
Kandvaid lainepapist plaate kasutatakse põrandatevaheliste lagede, katuste ja ka ehituses. See materjal on valmistatud metallist. Märgistatud sümbolitega “H” ja “S”. Tootmiseks kasutatakse spetsiaalsetel seadmetel tsingitud terast kattega või ilma. Tootmisprotsessis avaldatakse terasele mehaanilist pinget, mille tõttu moodustub laine. Kalde kõrgus on erinev - see indikaator määrab valmistoote tugevusomadused.

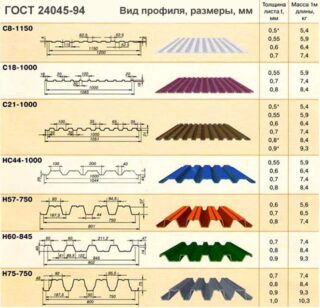

Lainepapi kandetüüpi toodetakse vastavalt standardile GOST 24045-2016.
NS-35
Selle kaubamärgi profiilplekid on universaalne materjal, mida kasutatakse katuse- ja seinakaitseks. Sellel on trapetsikujuline laine kõrgus 35 mm. Toote ülemine ja alumine osa on kaetud 7 mm sügavuste soontega, mis vastutavad jäikuse eest.
Peamine rakendus:
- piirdeaedade ehitamine;
- paneelkonstruktsioonide ehitamine;
- põrandate abielemendid;
- püsiraketis;
- kandekonstruktsioonide ehitamine;
- kajutite ehitamine;
- dekoratiivne seinakaunistus.
NS-25 on valmistatud tsingitud teraslehest paksusega 0,45-0,70 mm. Pinnale kantakse polümeerkate. Saab kasutada koormamata kaarkatustel.
N-60
Kandematerjal trapetsikujulise profiiliga ja lainepikkusega 60 mm. Brändi N-60 tooted eristuvad kõrgendatud jäikuse tasemega ja taluvad suurepäraselt ka tuulekoormust ilma deformatsioonita. Lainepapp on valmistatud tsingitud lehtterasest paksusega 0,45 kuni 0,9 mm. Kasutusea pikendamiseks kantakse pinnale polümeerkate.
Toote kandevõimet saab suurendada kasutades lisaprofileerimist, mis toimib täiendavate jäikusribidena. Nendel eesmärkidel paigaldatakse ka väike renn. Tehnoloogia võimaldab suurendada lehtede tugevust.
Katusekattematerjalina kasutatakse profiilplekki N-60. Selle põhjuseks on selle vastupidavus tugevatele tuultele ja lumekoormustele. Lubatud kasutada tehniliste ruumide, vahetusmajade ehitamiseks, samuti püsivaks piirdeaiaks. Seda kaubamärki kasutatakse sageli lehtede tugevdusena ja kokkupandavate hoonete ehitamisel.
Alumiinium-tsinkkattega gofreeritud lehed on tähistatud sümboliga “AC”.
N-75
75 mm lainekõrgusega N-75 tehnilised parameetrid on kerged, trapetsikujulised ja taluvad suuri koormusi. Ainulaadne profileerimise vorm hõlmab kattuvate terrasside paigaldamist, et luua tihe tihend mis tahes konfiguratsiooni ja keerukusega katustele.
Toote paksus on 0,45-0,9 mm. Pinda töödeldakse täiendavalt polümeerkompositsiooniga, et suurendada selle kaitsefunktsioone ja anda pinnale dekoratiivset väärtust.Selle kaubamärgi lainepapp on vastupidav deformatsioonile, tormituultele ja lumekoormustele. Selle põhjuseks on riiulite ülaosas olevad valtsitud sooned. Selle tehnoloogia kasutamine loob täiendava jäikuse, suurendades toote tugevust.
N-75 tehnilised parameetrid võimaldavad materjali kasutada mis tahes ehitusvaldkonnas - alates katusetöödest kuni tööstus- ja ärihoonete ehitamiseni. Tooteid kasutatakse ka karkasskonstruktsioonide jaoks, püsiraketise ja plekksarrusena.
