Taani ettevõtte Grundfos toodetud ringpumbad on klassikalised seadmed, mille disaini on viimase 100 aasta jooksul oluliselt muudetud. Paljude mudelite tehnilised omadused on muutunud ja nende kasutusala on laienenud. Grundfosi kütte tsirkulatsioonipump on tööstus- ja elamute kaasaegsete küttesüsteemide põhi- ja püsikomponent.

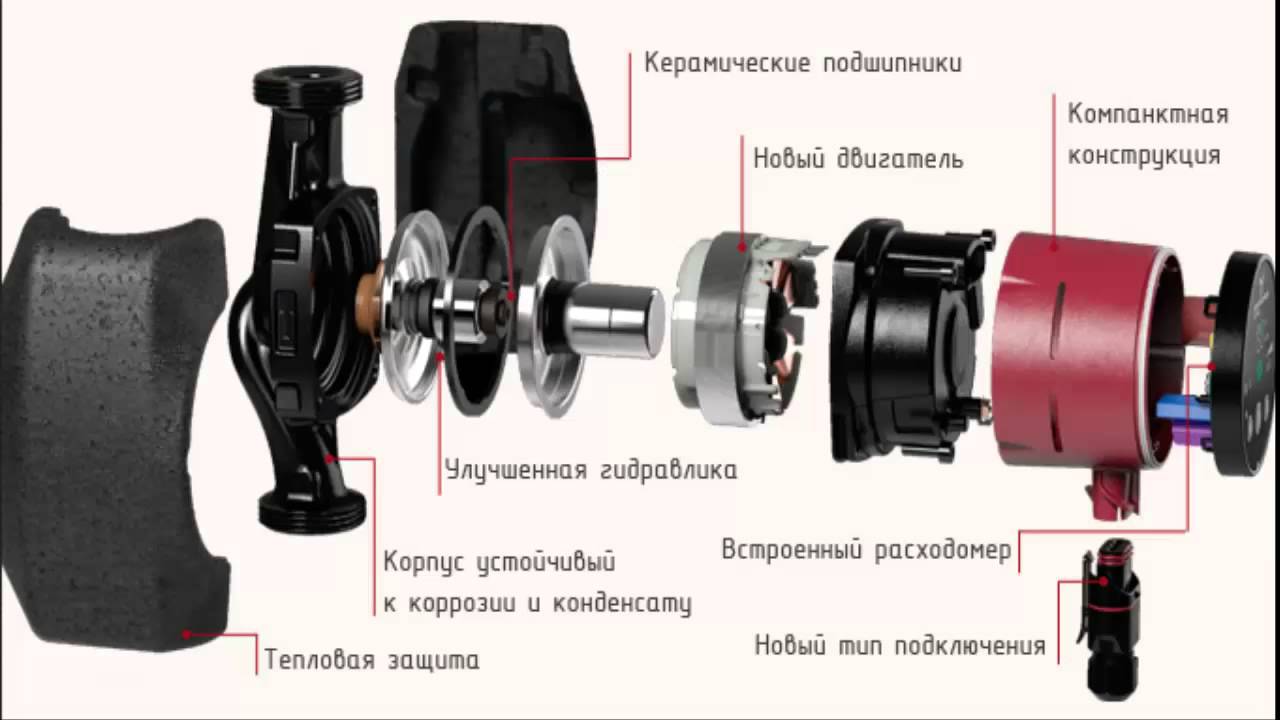

Grundfosi tsirkulatsioonipumba disain
Disaini järgi jagunevad Grundfosi kütte tsirkulatsioonipumbad kahte tüüpi: “märja” ja “kuiva” rootoriga. Esimene kujundusest ilmus ajalooliselt varem kui teine versioon. Selle aluseks on malmist, terasest, pronksist või alumiiniumist korpus, mille sees asub veekeskkonnas liikuv rootor. Võllile on paigaldatud tiivik, mis põhjustab töövedeliku liikumise.
“Kuiva” rootoriga pumpasid hakati tootma veidi hiljem, mootor ja neis olev vedelik eraldatakse üksteisest. Tänu vedelale määrimisele on esmaklassilised pumbad väga töökindlad.Kuid samal ajal on selliste seadmete efektiivsus väga väike (ei ületa 50 protsenti).
Kuiva rootoriga seadmetel on veidi kõrgem efektiivsusnäitaja (see ulatub 70%). Neid mudeleid kasutatakse kõige sagedamini tööstuslikel eesmärkidel, kus töötingimused nõuavad suurte veekoguste pumpamist. Kodusteks vajadusteks kasutatakse tavaliselt tsirkulatsioonipumpasid, mis töötavad "märjal" ahelal.
Tehnilised andmed
Peamised tehnilised näitajad, millele sobiva varustusmudeli valimisel tähelepanu pööratakse, on:
- vedeliku rõhu sõltuvuse graafik süsteemi antava vedeliku kogusest;
- seadme mootori poolt võrgust tarbitav võimsus;
- jahutusvedeliku jõudlus;
- pumbatava keskkonna lubatud temperatuur;
- seadme mõõtmed ja kaal.
Esimene omadus võimaldab teil mõista, milliseid veekoguseid pump pumbab sõltuvalt süsteemis välja töötatud rõhust. Mida kõrgem on see indikaator, seda vähem veeressurssi tuleb seadmest vajaliku rõhu saavutamiseks läbi viia. Seadme näidise õigeks valimiseks peab tööpunkt asuma graafiku kõvera all. Selle indikaatori valimisel on soovitatav tagada tarnemarginaal vähemalt 20%. Sellega on otseselt seotud veel üks parameeter - pumba jõudlus.
Võrgust võetava võimsuse määrab koormuse voolutugevus ja toitepinge (220 või 380 volti). Seda parameetrit võetakse arvesse toiteahelate voolukaitseseadmete valimisel ja toiteliinidesse kuuluvate juhtmete ristlõike arvutamisel.Sellest väärtusest sõltub pumpamisseadmete jõudlus, mis suureneb selle suurenemisega.
Sobiva mudeli valikul võetakse arvesse ka ostetud näidise mõõtmeid ja selle kaalu. See kehtib ka pumba töötingimuste kohta – pumbatava keskkonna minimaalne ja maksimaalne lubatud temperatuur. Ostetud proovi töökindlus ja vastupidavus sõltuvad selle indikaatori õigest valikust.
Eelised ja miinused
Taani tootja pumpade eelised on järgmised:
- kõrge töö efektiivsus;
- kõigi komponentide ja osade töökindlus;
- madal enda müratase;
- rakenduse mitmekülgsus.

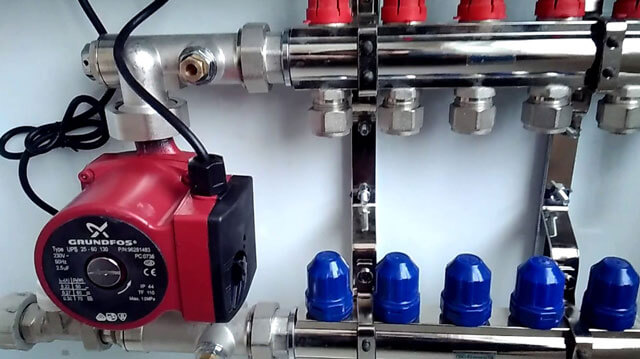

Grundfosi pumpasid kasutatakse küttesüsteemide osana ja need on nõudlikud kuuma veevarustuse (STV) ahelate korraldamiseks. Lisaks saab neid paigaldada "sooja põranda" süsteemidesse või kliimaseadmesse.
Grundfosi seadmete mitmekülgsus ilmneb ka selles, et pärast nende ostmist saab kasutaja töötada järgmist tüüpi jahutusvedelikega:
- teatud temperatuurini kuumutatud vesi;
- antifriis, mis ei sisalda tahkeid komponente;
- jahutusvedelik, millele on lisatud etüleenglükooli mahus mitte rohkem kui 40 protsenti.
Selle klassi seadmete eelised hõlmavad seda, et rootor on otseses kokkupuutes jahutusvedelikuga, see on eraldatud muudest komponentidest roostevabast terasest valmistatud metalltopsiga. Lisaks asuvad nendes mudelites sisse- ja väljalasketorud samal tasemel, mis tagab kogu seadme vaikse töö. Taani tootja toodete oluliste eeliste hulka kuuluvad:
- deklareeritud hinna ja kvaliteedi optimaalne suhe;
- kõrged energiatõhususe näitajad;
- suur valik mudeleid, mis suudavad rahuldada ka kõige nõudlikumat klienti;
- pikk kasutusiga ja välja töötatud tehniline tugisüsteem.
Grundfosi pumpade iseloomulikud puudused on suhteliselt kõrge kaubaühiku hind (alates 6500 rubla) ja elektrivõrguga ühendamise kaabli puudumine.
Valikulised omadused

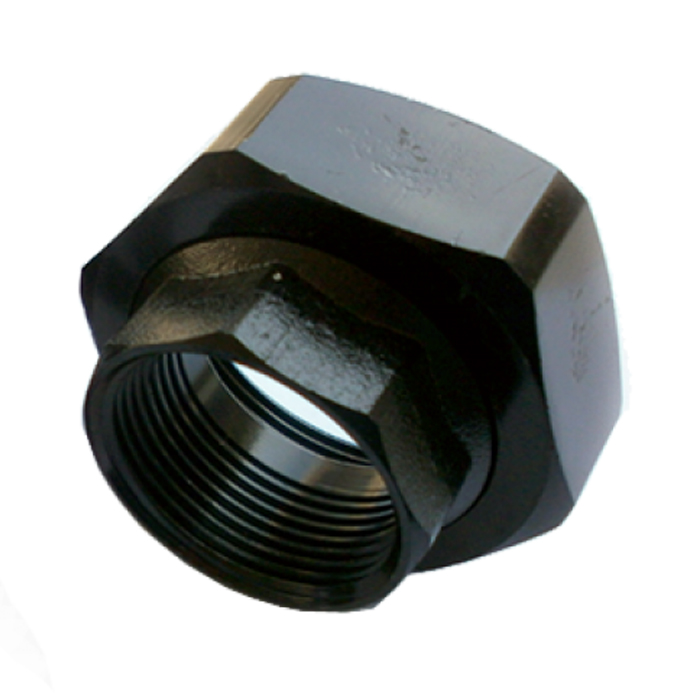

Grundfosi pumpamisseadmete õige näidise valimisel pööratakse suurt tähelepanu ühendusmutrite läbimõõdule. See valitakse sõltuvalt küttesüsteemi paigaldamiseks ettevalmistatud toru suurusest:
- kui kasutatakse polüpropüleenist toru standardsete suurustega 20, 25 mm, sobivad paigaldamiseks 25 mm läbimõõduga mutrid;
- suurema läbimõõduga torude (või terasest toorikute alates 25 mm) kasutamisel on mõttekas osta seadmed, mis on ette nähtud 32 mm siseläbimõõduga ühendusmutrite kasutamiseks.
Kui loetletud nõuded on täidetud, ei teki seadmete paigaldamisel tõsiseid probleeme, kui järgite juhiseid.
Pumba energiatõhusus
Tuntud Euroopa pumpamisseadmete tootjad on teinud suuri edusamme energiatarbimise optimeerimisel, tuues turule mitmeid märgrootori mudeleid. See saavutati kaasaegsete alalisvoolu elektrimootorite kasutamisega, mida juhib kontroller. Sellised mudelid kuuluvad A-klassi seadmetesse, mida peetakse energiakadude minimeerimisel kõige tõhusamaks - nende tarbimine ei ületa 0,09–1,3 kW).

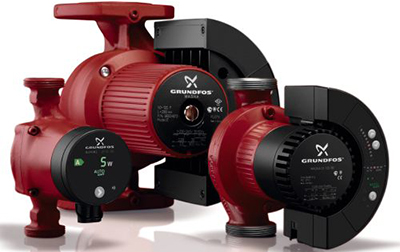

Grundfosi spetsialistid on välja töötanud terve rea energiasäästupumpasid nimetuste ALPHA2 ja MAGNA3 all.Esimesed eristuvad lihtsa funktsionaalsuse poolest ja on mõeldud kasutamiseks eramajade kütte- ja soojaveesüsteemides. Teist tüüpi mudelitel on funktsioon AUTOAdapt, mis võimaldab automaatselt seadistada optimaalse energiatarbimise režiimi. Nende võimalused vastavad tänapäevastele selle klassi seadmete tõhususe ja jõudluse nõuetele. Need on mõeldud kasutamiseks eramajade ja tööstusettevõtete küttesüsteemides.
Töörežiimid
Kaasaegne tsirkulatsioonipump kütteks on multifunktsionaalne seade. Selle seadme mitmesugused näidised on võimelised töötama passis näidatud režiimides, sealhulgas "fikseeritud kiirus". Kõik need on varustatud sünkroonmootoriga, mille tööd juhib sisseehitatud protsessor. Seadme töötamise ajal salvestab juhtseade järgmised peamised parameetrid:
- voolutugevus;
- rootori kiirus;
- temperatuur tööpiirkonnas ja teised.
Selle olemasolu võimaldab kohaneda konkreetse küttevõrguga optimaalse energiatarbimisega.
Pumba lahtivõtmine ise
Iga kasutaja, kes on disaini põhjalikult uurinud, võib soovi korral ostetud pumpamisseadmete näidise lahti võtta. Vajadus selle järele tekib sageli siis, kui on vaja seda parandada või kapitaalremont koos kulunud osade väljavahetamisega. Pärast täielikku lahtivõtmist kontrollitakse mehhanismi peamisi töökomponente ja seejärel kontrollitakse nende kulumist.
Põhitähelepanu pööratakse “märja” rootori seisukorra uurimisele. See tuleks eemaldada ja asendada uue osaga remondispetsialisti juuresolekul, kes suudab seda rasket toimingut jälgida.
Populaarsete mudelite hinnang

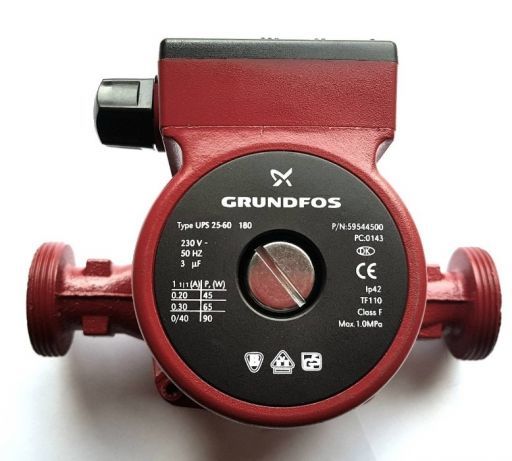

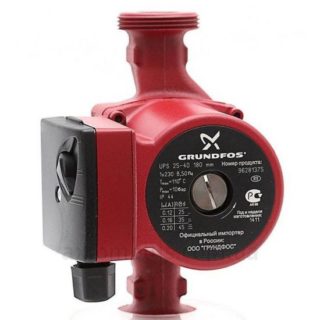

Pumpade hinnang põhineb kolme mudeli tehniliste näitajate ja töövõimete võrdlusel. Toode oli esikohal Grundfos UPS 25-60 (N) 180, mis on malmist korpusega tsirkulatsiooniseade (seda võimalust kasutatakse ainult kütmiseks). Selle kuuma veevarustuse modifikatsioonil on roostevabast terasest korpus. Kõik proovid on varustatud ühefaasilise asünkroonse mootoriga, kiiruslülitiga ja spetsiaalse hülsiga, mis eraldab rootori ja staatori.
Eelised hõlmavad järgmist:
- kasutamise lubatavus mis tahes tüüpi vooluringides (suletud ja avatud);
- kulumiskindlus ja efektiivsus (kulu mitte rohkem kui 60 W);
- madal müratase (kuni 43 dB);
- kompaktsus, väike kaal ja kaitse ülekuumenemise eest;
- paigaldamise ja hooldamise lihtsus;
- pikk kasutusiga.
Nende toodete puuduseks on üksikute mudelite vananemine ja nende kõrge hind.

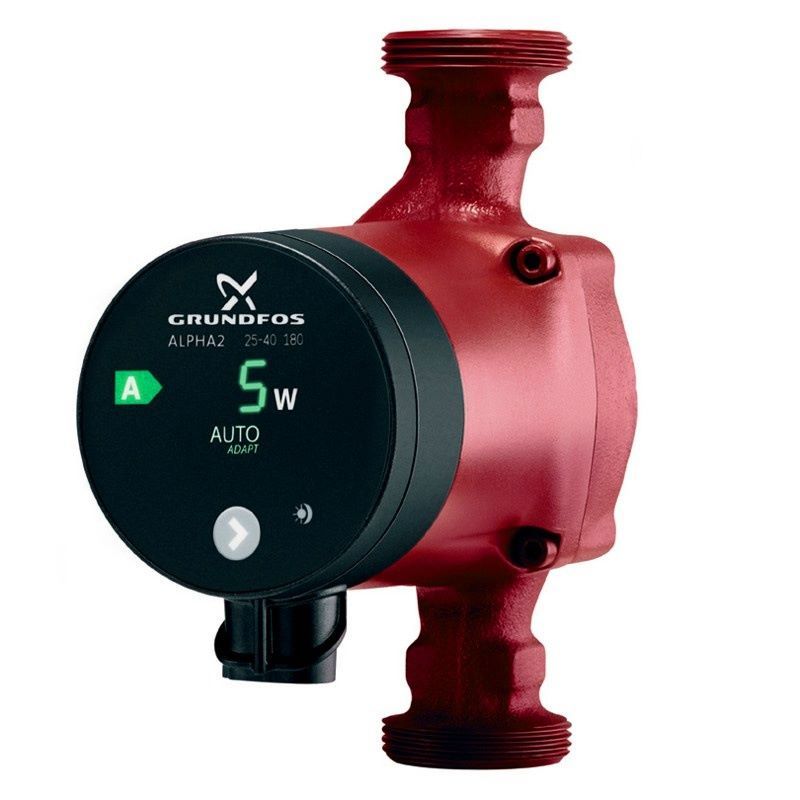

Teise positsiooni hõivab kaubamärgipump Grundfos ALPHA2 25-40 180, mis on varustatud sisseehitatud püsimagnetiga elektrimootoriga. Selle seadme võrgust tarbitav võimsus on 0,022 kW ja tootlikkus 2,4 m3/h. Jahutusvedeliku töötemperatuuril +2 kuni +110 °C on ahelates tekkiv rõhk 4,0 meetrit.
Sellel tootel on puhtast malmist korpus ning see on varustatud tõhusa märgrootori mootori ja ALPHA pistikuga. Seadme vertikaalne või horisontaalne paigaldamine on lubatud, mida pärast käivitamist juhitakse sisseehitatud elektroonika kaudu.Kogu teave seadme võimalike töörežiimide, selle energiatarbimise ja tüüpiliste rikete kohta kuvatakse esipaneelil asuval ekraanil.
Selle mudeli positiivsed küljed hõlmavad järgmist:
- Madal energiatarve (ainult 22 vatti).
- Väikesed mõõtmed (10x15x18 cm) ja kerge kaal (2,1 kg).
- Madal müratase töö ajal (mitte üle 43 dB).
- Kaitse korrosiooni eest (korpus on valmistatud roostevabast terasest).
- Funktsiooni AUTOADAPT olemasolu, samuti võimalus valida öö- või suverežiimi.
- Madal soojuskadu (korpus on isoleeritud kaitseümbrisega).
- Fikseeritud töörežiimide seadistamise võimalus.
- Pikaajaline garantii (kuni 5 aastat).
Selle toote miinuseks on elektroonika sagedased talitlushäired, aga ka spetsiaalse kaitse puudumine kuivkäigu eest.
Kolmanda koha hõivab kindlalt toode Grundfos UPA 15-90 (N) - kaasaegne monobloki tüüpi seade, mille omadused on pisut halvemad kui eelmisel mudelil.
