Kütteradiaatorite sobivad mõõtmed määratakse eelkõige mitte nende välimuse, vaid mõõtmete mõju järgi soojusülekandele. Samuti määravad need parameetrid ja kütteelementide asukoht ruumis, kui ühtlaselt soojust jaotatakse.
Nõuded radiaatorite valikule
Akna alla paigutatavate kütteradiaatorite mõõtmete valikul tuleb lähtuda aknaava laiusest ja elementide äärte eeldatavast kaugusest aknalaua ja põrandapinnani. Enne poodi minekut tuleb teha kõik vajalikud mõõdud ja kasutada neid valikute kaalumisel suunanäitajana. Standardne ava laius on 110-120 cm Ostetud aku suurus peab olema vähemalt 70-75% sellest väärtusest. Kui räägime alumiiniumist sektsioonseadmest, vajate 10-12 elemendist koosnevat radiaatorit (ühe laius on tavaliselt umbes 8 cm).
Radiaatorite suuruse valimisel tuleb arvestada aknalaua kõrgusega. Selle ja radiaatori elementide ülemise serva vahele peaks jääma 6-12 cm. Kütteseadmete paigaldamise kõrgus põrandast peaks olema vähemalt 8 cm.Sel juhul saavutatakse soojusülekanne, mis vastab maksimaalselt tootja poolt deklareeritule.
Ka erasektoris on sektsiooni pandud vedeliku maht suur tähtsus. Kui kortermajades, kus elanikud kasutavad tsentraliseeritud kütet, see parameeter rolli ei mängi, siis oma süsteemi kasutamisel on vaja arvutada maht, kui on vaja välja selgitada pumba või katla efektiivsus.
Kütteseadmete valimisel on kõige olulisem näitaja soojusvõimsus. Alati ei ole soovitatav valida suure võimsusega valikuid. Kvaliteetse soojusisolatsiooniga kodudes piisab selle parameetri keskmise väärtusega mudelist.
Kuna radiaatori pindala mõjutab soojusülekande ühtlust, on parem valida suurem arv keskmise võimsusega sektsioone kui vähem suure võimsusega sektsioone. See tagab, et aknaklaasile ei jää külmatsoone ega kondensatsiooni.
Terminoloogia
Kütteradiaatorite mõõtmeid käsitlev dokumentatsioon viitab sageli tsentri vahelisele kaugusele. See parameeter näitab vahe pikkust ühe ühendusava keskpunktist teise sarnasesse kohta. Mõnikord nimetatakse seda väärtust keskpunktist keskpunkti või nibudevaheliseks kauguseks. Kui radiaatorit varustavad torustikud on töökorras ja neid pole plaanis vahetada, peaks uuel ostetaval küttekehal olema samasugune tsentrist keskpunkti näidik nagu vanal, et ühendustes muudatusi tegema ei peaks . Mõnikord sisaldavad mudelite nimed - nii vene kui ka välismaised - kolmekohalisi numbreid. Nad näitavad seda parameetrit millimeetrites (näiteks Modern 500).
Lineaarsed mõõtmed hõlmavad järgmist:
- radiaatori paigalduskõrgus - see tuleb valida nii, et oleks tagatud nõutavad vahemaad aknalaua ja põrandani;
- sügavus;
- laius - sektsioonilise konstruktsiooniga mudelite puhul viitab see, nagu ka eelmine parameeter, ka elementide mõõtmetele, kuid kui radiaatori ja selle üksikute sektsioonide sügavus on sama, tuleb kogulaiuse arvutamiseks korrutada üksiku üksuse indikaator nende arvu järgi ja lisada ligikaudu 1-2 cm, mis on tingitud tihendustihenditest.
Teades radiaatori lineaarseid parameetreid, saate selle jaoks osta kaitseekraani. Põrandale paigaldatud tasapinnaliste variantide paigaldamisel on küttesüsteemi sobivate komponentide valimisel olulised mõõtmed.
Standardne radiaatori kõrgus
Kui arvestada tüüpilise kütteradiaatori kõrgust, eeldatakse, et tsentrist keskpunkti indikaator on 50 cm. Selliseid mudeleid saab nimes ära tunda numbri 500 järgi. Neid võetakse võrdluspunktina, sest malmist valmistatud nõukogude akordioniradiaatorid olid sellise kõrgusega. Sellest materjalist valmistatud paksuseinalised tooted on väga vastupidavad – paljudes kodudes täidavad nad edukalt oma ülesandeid tänaseni. Et vältida olemasolevas süsteemis muudatusi, püüavad tarbijad leida identsete oluliste mõõtmetega akusid. Keskelt-keskme vahemaa jaoks sobivad mudelid on valmistatud erinevatest materjalidest.

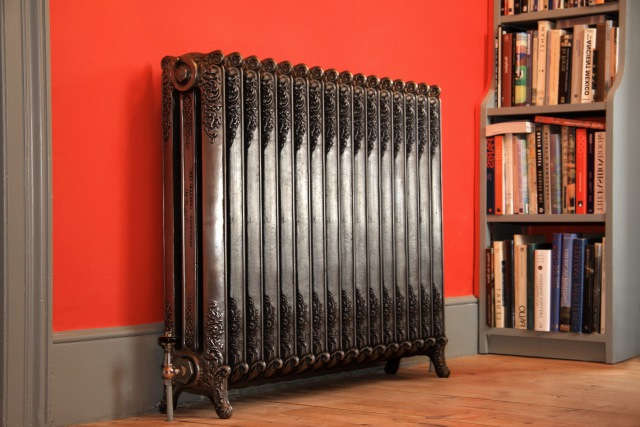

Malm
Turul olevad malmist mudelid on saadaval mitmesuguste parameetritega. 50 cm akordioni tunneb ära tähtede MC ja kahe- või kolmekohalise numbri järgi, mis ei tähista siin mitte tsentrist keskpunkti pikkust, vaid toote sügavust. See varieerub vahemikus 85 kuni 140 mm.Laius varieerub mudeliti ja võtab sama mudeli tootjatel erinevaid väärtusi: näiteks MS-140 on saadaval 108 ja 93 mm versioonides.
Lisaks akordionile on ka teistel toodetel 50 cm keskjooned, näiteks läbilõikega. Mõned neist on varustatud jalgadega. On mudeleid, mille puhul sügavust allapoole sirutatud kuju tõttu ei näidata.
Alumiiniumist
Alumiiniumradiaatorite mõõtmeid iseloomustab suurem standardiseeritus. Siin saate näidata keskmised väärtused. Kui me räägime alumiiniumist kütteradiaatorite suurustest, mille interaksiaalne parameeter on 50 cm, siis on tüüpiline sektsiooni kõrgus vahemikus 57-58,5 cm. Sügavus on tavaliselt 8 cm valikud (näiteks kodumaine "Thermal" indikaatoriga 5,2 cm), kuid enamiku jaoks jääb see vahemikku 8–10 cm.
Bimetallradiaatorite hulgas ei leidu lamedaid mudeleid. Nende toodete lineaarsed parameetrid ei oma ka suurt väärtuste varieeruvust. Bimetallist radiaatori ühe sektsiooni laius on 8–8,7 cm, kõrgus – 56,5–57,5 cm, sügavus – 8–9,5 cm, on haruldane. Minimaalne kõrgus - 20 cm.
Teras
Terastooteid toodetakse harvemini kui teisi, mille interaksiaalne parameeter vastab standardsele akordionile. Kuid selliseid tooteid leidub turul isegi välismaistelt tootjatelt. Kermi kaubamärk on disaininud teraspaneeli mudeli, mis on mõeldud spetsiaalselt vanade malmradiaatorite asendamiseks. Kodumaine ettevõte Konrad toodab ka selle ülesande jaoks akusid - RSV-1. Seal on sobiva suurusega torukujulise struktuuriga näidised.Kuid tavaliselt näitavad need põhiparameetrina kogu paigalduskõrgust, lähtudes altpoolt olevast ühendusest.
Kõrged ja kitsad radiaatorid
Seda tüüpi kütteseadmed meelitavad tarbijaid, kuna need toovad interjööri ebatavalise elemendi. Kuigi enamasti ei saa suure kõrgusega mudelit aknalaua alla panna, tundub see iseenesest ebastandardne ja annab ruumi disainilahendustele. Radiaatorit saab värvida ja kombineerida riiuli või kapiga. Peaasi, et selle lähedusse ei asetataks materjale, mis kuumutamisel mürgiseid aure eraldavad, ja suhtuda värvikompositsiooni valikusse vastutustundlikult.
Mõnest metallist piklikke akusid praktiliselt ei toodeta. Siin tuleks mainida malmi, mille mudelid ei ületa meetrit. Veelgi madalamad on bimetalltooted – siin on tippväärtus ligikaudu 86 cm. Need võivad olla torukujulised disainivalikud ja paneelinäidised. Mõned neist võivad ületada 2 meetri kõrgust (näiteks Verteo plaan). Sellised mudelid on mõeldud ühendamiseks altpoolt. Paneelide valikutel on nii tasased kui ka profileeritud pinnad. Paljud seda tüüpi seadmete tootjad pakuvad teenuseid eratellimuste jaoks radiaatorite valmistamiseks.
Madalad ja lamedad radiaatorid
Madalateks mudeliteks loetakse mudeleid, mille telgedevaheline indeks on alla 40 cm. Seda segmenti iseloomustab suur valik tooteid, kuna miniakud on valmistatud erinevatest materjalidest.Venemaa ostjate seas pole nende järele nii suur nõudlus, kuna radiaatorit ei saa akordioni asendamiseks paigaldada ilma küttesüsteemi konstruktsioonis kulukaid muudatusi tegemata.
Malmtoodete hulgas ei leidu subminiatuurseid mudeleid. Äärmuslik variant on Boltoni radiaator, mille telgedevaheline mõõt on 220 mm ja paigalduskõrgus 33 cm. Teiste väikeste malmseadmete puhul on need parameetrid vastavalt 300-350 mm ja 35-40 cm.
Alumiiniumseadmete puhul on minimaalne tsentrist keskpunkti väärtus 200 mm. Sellise suurusega valikuid on turul palju. Võite meenutada ettevõtteid Global, Sira ja kodumaist Rifari. Samad ettevõtted toodavad madalaid bimetallist mudeleid (kõrgusega umbes 25 cm). Veidi suuremaid alumiiniummudeleid (300-400 mm) leidub igal kütteseadmeid tootval tootjal. Vasest või selle alumiiniumiga sulamist valmistatud miniatuursed, kuid võimsad ja kallid akud on tavaliselt 20-22 cm kõrgused, kuid on eksemplare, mis ulatuvad madalast kategooriast kaugemale.
Miniatuursed mittetasapinnalised radiaatorid on valmistatud Purmo terasest. See hõlmab kahte paneelimudelit, mille telgedevaheline kaugus on 15 cm. Sama või veidi suurem (1-3 cm) kuju on saadaval paljudes torukujulistes toodetes. Ja veel, enamiku terasakude puhul ületab see väärtus 25 cm Turul võib leida madalaid, kuid pikki konstruktsioone (pikkusega kuni 2 meetrit).
Mõnes olukorras on isegi miniradiaatori paigutamine siseruumidesse ebapraktiline ja vastuolus ohutusstandarditega.Näitena võib tuua evakuatsiooniteede koridorid – nendesse ei tohiks paigaldada seadmeid, mis ulatuvad seina pinnast alla 2 meetri kõrgusele. Sellisteks puhkudeks ja ka ruumi säästmiseks oleks lahenduseks konvektor, mis on põrandakonstruktsiooni sisse ehitatud. Seda seadet võib nimetada madalaimaks radiaatoriks. Need on saadaval mitmesugustes võimsusväärtustes. Neid kasutatakse ainsa kütteallikana või lisaks muule meetodile. Pidevklaaside soojendamiseks on paigaldatud ka konvektorid.
On juhtumeid, kus kriitiline (minimeerimise seisukohalt) parameeter on sügavus, mitte kõrgus. Siis on vaja arvestada lamedate mudelite segmenti. Bimetall- ja malmproovid ei sobi sel juhul suure sügavuse tõttu. Alumiiniumist valmistatud vene versioon on ettevõtte Zlatoust toode, mille indikaator on 52 mm. Akordioni asendamiseks toodetakse mudeleid, mille telgedevaheline kaugus on 30 cm. Neil on kõrge soojusvõimsus. Sobivad ka 6 cm sügavused paneeliakud.
Sobivate mõõtudega mudeli valik tehakse arvestades ruumi sisemist planeeringut ja otstarvet ning olemasoleva küttesüsteemi konfiguratsiooni. On aegu, mil on soovitatav valida väikseima kõrguse või sügavusega radiaator.
