Kile-infrapunaküttega põrandate valik ja ühendamine

Infrapunaküttega põrandad on üks paljudest elektrilistest ruumiküttesüsteemidest, milles põrand ise täidab küttekeha rolli. Võrreldes elektrivee- ja kaablivõimalustega on infrapuna küttekile kasutamisel põhineval süsteemil vaieldamatud eelised, mille tõttu on selle järele suur nõudlus.

Tööpõhimõte

Infrapunakilesoojendi tööpõhimõte põhineb elektrienergia muundamisel infrapunakiirguseks. Erinevalt traditsioonilistest küttekehadest, mis soojendavad ümbritsevat õhku konvektiivse soojusvahetuse tõttu, ei soojenda infrapunakiired kiiritamisel mitte ümbritsevat õhku, vaid esemeid ja inimkeha. Õhk soojeneb, saades soojust infrapunalainetega kokkupuutuvatelt objektidelt.

IR-kiirgus on valgusspektri osa, mis on inimsilmale kättesaamatu. Väljastatud infrapunalainete pikkus on vahemikus 5 kuni 20 mikronit. Infrapunakiirgus on inimestele kahjutu, mis võimaldab seda kasutada mitte ainult tööstuses ja meditsiinis, vaid ka igapäevaelus.

Süsteemi projekteerimine ja tööalgoritm

Struktuurselt on IR soojendusega põrand kuni 400 mikroni paksusest elastsest polümeerkilest valmistatud kütteleht, mille ühele küljele on kantud kõige õhemad juhtivad süsiniku (süsinik) rajad. Need on valmistatud põikitriipude või kärgede kujul. Kui elektrivool läbib, kuumenevad need rajad ja hakkavad tekitama infrapunalaineid. See tekitab soojust, mis kandub üle põrandakattele ja/või ümbritsevatele objektidele.

Tarbija võib kohata infrapunakilet koos pideva pealekantud süsinikukihiga. See kile on usaldusväärsem ja vastupidavam, kuid selle maksumus on palju suurem.

Elektrit juhtivatele radadele antakse infrapunalehe servades asuvate juhtmete kaudu. Need on valmistatud hõbetatud vasest.

Voolujuhte kaitseb niiskuse ja muude kahjustuste eest vastupidav hüdrofoobne kate, mis ei sega infrapunakiirte läbipääsu.

Infrapunapõranda kohustuslikud atribuudid on ka:

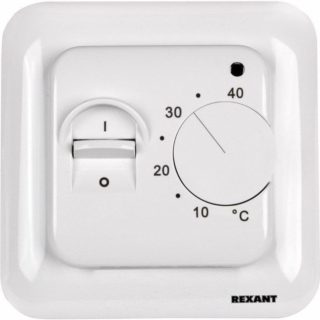

• termostaat;
• temperatuuriandur.

Regulaator koos anduriga on mõeldud kogu süsteemi toimimise juhtimiseks ja optimeerimiseks. Sellest sõltub selle töö efektiivsus ja ökonoomsus. Süsteem on olenevalt versioonist varustatud mitmesuguste funktsionaalsete võimalustega seadmetega - alates kõige lihtsamatest, mis on võimelised kaitsma pingestatud osi ülekuumenemise eest, kuni uusima programmeerijani, millega omanik saab seadistada küttetemperatuuri režiimi, mis kehtib kogu perioodi vältel. kogu kütteperiood.

Infrapunapõrand töötab järgmise algoritmi järgi:

1. Elektrienergia rakendamine kilele põhjustab põrandakatte kuumenemise.
2. Kui temperatuur piirkonnas, kus temperatuuriandur asub, saavutab eelseadistatud väärtuse, annab viimane termostaadile käsu toide välja lülitada.
3. Temperatuuriregulaator lülitab toite välja ja kütteelement jahtub omaniku poolt eelseadistatud temperatuurini.

Pärast kütteseadme jahtumist ühendab termostaat toiteallika ja töötsükkel kordub.

Spetsifikatsioonid, plussid ja miinused

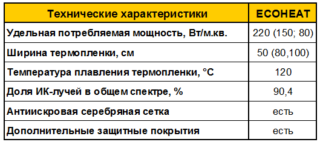

Infrapunaküttega põrandatel on üldiselt järgmised tehnilised parameetrid:

• kile paksus, mm - 0,23...0,47;
• tera laius, mm - 500...1000;
• rulli pikkus, m - kuni 50;
• toitepinge, V — ~220;
• küttetemperatuur, ° C - mitte üle 55;

• aeg kile kuumutamiseks maksimaalse temperatuurini, sek - 20...30;
• põrandakatte kuumutamisaeg etteantud temperatuurini, min - mitte rohkem kui 40;
• aluse sulamistemperatuur, °C - üle 210;
• energiatarve, W/tunnis - 25...35.

Võrreldes elektriküttesüsteemide tehnilisi ja tööomadusi, märgivad eksperdid mitmeid infrapunaküttega põrandate eeliseid.

• Kile asetatakse igat tüüpi põrandakatte alla (laminaat, vaip jne).
• Süsteemi paigaldamine on lihtne ja lihtne, kuna see ei nõua eeltööd (tasanduskihi täitmine, liimiga pingutamine jne).
• Tasanduskihi puudumine ja kile väike paksus ei vähenda köetava ruumi kõrgust.
• Süsteemi lihtne ja kiire demonteerimine ruumide kolimise või ümberehituse korral.
• Mitmekülgsus - kilet saab paigaldada mitte ainult põrandale, vaid ka seintele või lakke. Lisaks saab sellega kütta kõrvalhooneid (garaaž, kasvuhoone jne) ja isegi eramaja verandat, mis hoiab ära talvel jäätumise.
• Kõrge töökindlus - tootja kehtestatud garantiiaeg ulatub 10 aastani või kauemaks.
• Vaikne töö.
• Süsteemi jõudlustegur (efektiivsus) läheneb 100% -le, kuna soojuskadu praktiliselt pole;
• Põrandapinna ühtlane soojendamine lühikese aja jooksul.
• Võrreldes traditsiooniliste küttesüsteemidega ulatub infrapunaküttega põrandate kasutamise majanduslik efekt 30...35%-ni ja mõnel juhul näiteks kõrgmäestiku ruumide kütmisel 85%-ni.
• Keskkonnaohutus.

Erilist tähelepanu väärib inimese viibimise kõrgem mugavus sooja kilepõrandaga köetavas ruumis võrreldes traditsiooniliste küttemeetoditega.

Traditsiooniliste küttesüsteemide töö põhineb konvektiivsoojusvahetuse põhimõttel. Sel juhul soojendatakse kõigepealt küttetsooni õhku, mis seejärel turbulentse õhuvoolu tõttu liigub üles laeni ja jahe õhk langeb alla. Seega kulub põhiline soojusenergia laealuse ruumi soojendamiseks.

Infrapuna põrandaküttesüsteemiga ruumi kütmisel on olukord mõnevõrra erinev.Küttekeha poolt eralduv soojus ei soojenda õhku, vaid kandub koheselt põrandakattele ja seda ümbritsevatele esemetele. Just selles tsoonis asuvad inimesed. Õhku soojendavad soojad esemed. Põranda pinnal vastab õhutemperatuur soojendusega põranda temperatuurile, soe õhk hakkab ühtlaselt tõusma, andes järk-järgult soojust ruumis olevatele esemetele. Seega kogu kasulik soojus koondub inimese asukoha piirkonda (1,2...2,0 m).

Sellises ruumis hingab inimene värsket ja parajalt niisket õhku. Lõppude lõpuks ei põle infrapunakiirgus erinevalt teistest kütteliikidest hapnikku, mis tähendab, et ruumis pole põlemisprodukte ega ebameeldivaid lõhnu. Süsteemi töö ajal ei toimu turbulentset õhuvoolu, mis iseenesest takistab tolmu levikut.

Nagu iga teine ​​süsteem, pole ka infrapunaküttega põrandatel puudused:

• õhukese kile mehaanilise kahjustuse võimalus hooletu paigaldustöö tõttu;
• ebaõige paigaldamine ja tööreeglite rikkumine võib viia kile süttimiseni;
• pärast süsteemi väljalülitamist jahtub ruum kiiresti;
• süsteemi kõrge hind.

Infrapunakilet ei saa panna püsivalt paigaldatud suuremõõtmelise mööbli alla. Selle reegli rikkumine võib põhjustada kütteelementide ülekuumenemist ja rikkeid.

Infrapunaküttega põranda valimine

“Infrapuna põrandakütte” süsteemi valimisel tuleb ennekõike arvestada sihtotstarvet ja paigalduskohta.

• Normaalse õhuniiskusega elamupiirkondades on soovitatav kasutada kilet võimsusega kuni 220 W/sq. m.
• Kõrge õhuniiskusega ruumide (vannituba, saun jne) jaoks tuleb valida suurendatud võimsusega (kuni 450 W/m2) ja täiustatud isolatsiooniga kile.

Kui põrandakattena kasutatakse laminaati, vaipa, parkett või nende analooge, on soovitav kasutada kilet võimsusega 160 W/m2. Sellest võimsusest piisab mugava põrandatemperatuuri tagamiseks ja ruumi soojendamiseks tervikuna. Plaatide või portselanist kivikeraamika alla on parem panna kile võimsusega umbes 200 W/m2.

Allolev tabel aitab teil arvutada süsteemi vajaliku võimsuse:

Kile valikul ei oma vähest tähtsust selle kvaliteet, mis sõltub suuresti grafiitribade ja voolu kandvate vardade laiusest, mis peab olema vähemalt 13...15 mm. Oluline on ka kile paksus, mis sõltub polümeeri ja süsiniku kihtide paksusest. Infrapunakile minimaalne lubatud paksus on 0,3 mm, kuid mida suurem see väärtus, seda vastupidavam on kaitsekest. Soovitav on kasutada täiendavaid isolatsioonikihte ja kasutada mittesüttivaid materjale.

Kõrge õhuniiskusega ruumide (saunad jne) soojendamiseks on parem kasutada pideva süsinikukihiga kilet. Seda eristab suurem võimsus, mis võimaldab teil kogu ruumi kiiresti soojendada, ja vetthülgava katte olemasolu hoiab ära elektrilöögi.

IR soojapõrandate paigaldus

Enne infrapunaküttega põranda paigaldamise jätkamist on vaja teha mitmeid arvutusi ja töötada välja paigutusprojekt. Sel juhul peaks kasutaja meeles pidama, et siseturul võidakse talle pakkuda 2 võimalust:

1. Komplektne - ühes karbis on kõik paigaldamiseks vajalik: kile, toitekaablid, termostaat, temperatuuriandur, komponendid paigalduseks jne;
2. Lõikamine - 50, 80 või 100 cm laiune kile lõigatakse rullilt ühe lineaarmeetri kordsete kaupa ja kõik vajalikud seadmed tarnib kasutaja iseseisvalt.

Küljenduse arvutamine ja projekti väljatöötamine

Disain algab põrandaplaani joonistamisest ja sellele mööbli püsiva paigaldamise alade märkimisest - kile ei sobi nendesse kohtadesse.

Kiletootjad soovitavad selle paigutada piki ruumi pikka seina. See vähendab lõigete arvu.

Projekteerimisprotsessis tuleb arvestada ka:

• Kanga lõikamine toimub nii, et ühe tera pikkus ei ületaks 8 m;
• kaugus seinast infrapunakile peaks olema 10–40 cm;
• Kile peaks olema mööblist vähemalt 10 cm kaugusel.

Aluspinna ettevalmistamine

Enne väljatöötatud projekti elluviimise alustamist on vaja läbi viia mitmeid meetmeid, et valmistada alus, millele infrapunakile paigaldatakse. Nende tööde loend sisaldab:

• väravaseinad juhtmete paigaldamiseks ja temperatuurianduri paigaldamiseks;
• aluse ebatasasuste kõrvaldamine õhukese kihi isetasanduva põranda abil. Lubatud horisontaalne kõrvalekalle - mitte rohkem kui 3 mm;
• aluse puhastamine, pesemine ja kuivatamine;
• hüdroisolatsioonikile paigaldamine, mis kaitseb infrapunakilet altpoolt niiskuse eest;
• aluse soojustamine fooliumisolatsiooniga (vajadusel). Asetage see metalliseeritud pool allapoole;

Soovitatav on kontrollida seinte ja põranda ühenduskohta lekete suhtes. Olemasolevad praod võivad põhjustada märkimisväärset soojuskadu. Avastatud praod tuleb "paisutada", puhastada tolmust ja tihendada polüuretaanvahuga.

IR-kile paigaldamine

IR-kile paigaldatakse järgmises järjekorras:

1. Põrand on märgistatud vastavalt projektile, arvestades, et lõuendite kattumine ei ole lubatud. Soovitatav kaugus nende servade vahel peaks olema vähemalt 5 cm.
2. Kuumutava pinna keskele paigaldatakse temperatuuriandur, mis on eelnevalt isolatsiooni süvendanud. Vahemaa lähimast seinast andurini peab olema vähemalt 50 cm.
3. Asetage eelnevalt lõigatud kangas vaskribadega allapoole vastavalt märgistusele.
4. Kinnitage kile väikeste teibitükkidega alusele.

Töö ajal IR-kile peal kõndimine ei ole lubatud. Samuti ärge asetage sellele raskeid esemeid ega kukutage instrumenti maha.

Süsteemi elementide ühendamine

Ühendage süsteemi elemendid üksteisega järgmises järjestuses:

1. Paigalduskomplekti kuuluvad klambrid on ühendatud vasest siini otstega.
2. Elektrijuhtmed paigaldatakse ja ühendatakse lõuendiga, järgides paralleelühenduse nõuet. Mitmevärviliste juhtmete kasutamine aitab seda ülesannet lihtsustada.
3. Isoleerige kõik ühendused. Sel juhul on kanga lõigatud osade vasest siinide klemmid ja otsad kaitstud tõrvapatjadega.

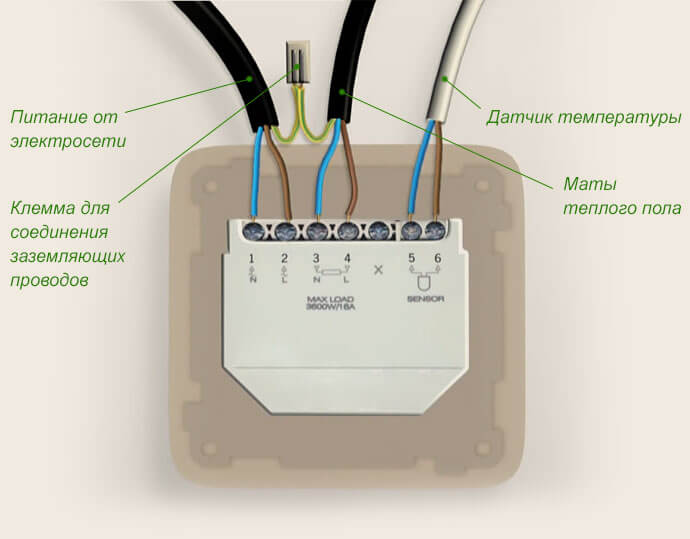

4. Ühendage termostaat süsteemiga ja paigaldage see seinale juurdepääsetavasse kohta. Soovitatav paigalduskõrgus on 1 m.
5. Tehke süsteemi proovilülitus, kontrollides kütte ühtlust. Ei tohiks olla sädemeid ega kõrvalist müra.Puuduste tuvastamisel need kõrvaldatakse.
6. Alles pärast seda, kui olete veendunud, et süsteem on täielikult töökorras ja puudusi pole, võite alustada põrandakatte paigaldamist.

Elektripaigaldustööde tegemisel peate rangelt järgima Infrapuna põrandaküttesüsteemi kasutusjuhendis toodud ohutusnõudeid.
