Enne kütteseadmete paigaldamist eramajja peate esmalt eraldama selle jaoks eraldi ruumi ja korraldama katlaruumis tõhusa väljatõmbekapi. Kvaliteetne gaasikatla ventilatsioon garanteerib põlemisjääkide eemaldamise ruumist ja normaalsete kliimatingimuste säilimise selles. Selle korraldamisel võetakse arvesse ka regulatiivsete dokumentide (SNiP) nõudeid, mille kohaselt tuleks projekti väljatöötamisse ja selle elluviimisse kaasata eriorganisatsioonid. Kui kasutaja otsustab seda ise teha, peab ta selle probleemi kohalike gaasiteenistustega kooskõlastama.
Katlaruumi ventilatsiooni tähtsus
Eramu katlaruumi ventilatsioon, mis vastab regulatiivsetele nõuetele, täidab järgmisi olulisi funktsioone:
- tagab hapniku voolu ruumi ja loob normaalsed tingimused gaasi või tahke kütuse põlemiseks;
- tagab katlaseadmete ohutu töö;
- Süsinikmonooksiidi jäänused eemaldatakse ruumist täielikult.
Hapnikupuuduse korral ei põle igasugune kütus täielikult ja eraldab ka vähem soojust. See vähendab küttesüsteemi efektiivsust. Muud värske õhu puudumise tagajärjed on järgmised:
- ilma ventilatsioonita katlaruumis kulub mugava temperatuuri säilitamiseks rohkem kütust;
- seadmete kulumise protsess kiireneb;
- Korstnasse koguneb palju suitsu.
MSN 2.02-01-1997 “Hoonete ja rajatiste tuleohutus” nõuetele vastaval ventilatsioonil on järgmised eelised:
- väheneb tulekahju või gaasi plahvatuse tõenäosus;
- välistab süsinikmonooksiidi mürgituse võimaluse;
- katla normaalne töörežiim on tagatud ilma rikete ja üksikute komponentide riketeta;
- Seadmete koormus väheneb ja kütust hoitakse kokku.
Oluline on pidevalt jälgida gaasitrassi ja korstna ühenduste tihedust, selle rikkumisel hakkab gaas ruumi kogunema.
Kohustuslikud nõuded
Eramu gaasikatla ventilatsiooniga varustatud ruumi nõuded puudutavad eelkõige asukohta. Kehtivate eeskirjade kohaselt on see lubatud paigaldada järgmistesse ruumidesse:
- eraldi hoone või juurdeehitus;
- tuba maja sees;
- hoone köök katla võimsusega mitte üle 30 kW;
- pööninguruum.

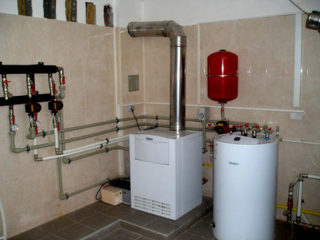

Eramajades paigaldatakse põletusagregaat tavaliselt kas esimesel korrusel selleks ettenähtud ruumi või garaaži kõrvale.

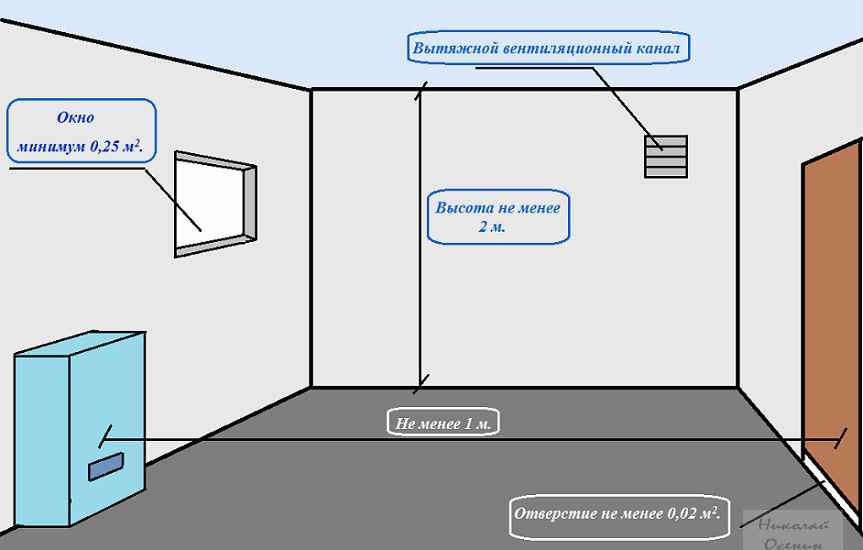

Vastavalt SNiP 42-02-2002 põhisätetele esitatakse sellistele katlamajadele järgmised nõuded:
- seadmete paigutamisel eraldi ruumi ei tohi selle kogumaht olla väiksem kui 7,5 m³ ja pindala - 6 m² lae kõrgusega 2,5 meetrit;
- üle 30 kW võimsusega katelde jaoks on eraldatud spetsiaalne ruum, neid saab paigaldada kööki;
- köögipind peab olema vähemalt 15 m²;
- katlaruumis d.b. Väljaspool on eraldi väljapääs.
Värske õhu juurdevoolu ava suuruse määramisel eeldatakse, et vastavalt SNiP-le valitakse tänavaga ühendatud ventilatsioonikanali ristlõikepindala kiirusega 8 cm² iga 1 kW kohta. võimsus. Kui katlaruum on ühendatud külgneva ruumiga ja sealt tulevad sissevoolu massid, valitakse see indikaator 30 cm² 1 kW kohta.
Ventilatsiooni võimalused
Vastavalt õhuvahetuse korraldamise meetodile võivad tuntud ventilatsioonisüsteemid töötada loomuliku sissevoolu või sunnitud põhimõttel. Esimene meetod on suhteliselt lihtne variant, kuid ruumi ventilatsiooni efektiivsus on sel juhul märgatavalt vähenenud. Lihtsuse tõttu on need süsteemid aga laialdaselt kasutusel eramajapidamistes ja kortermajades.
Loomulik ventilatsioon
Loodusliku sissevoolusüsteemi tööpõhimõte põhineb järgmistel loodusseadustel:
- sooja õhu kihid tormavad alati ülespoole;
- aja jooksul liiguvad nad madalama rõhu suunas;
- Õhutihedus maapinna lähedal on alati suurem kui kõrgusel.

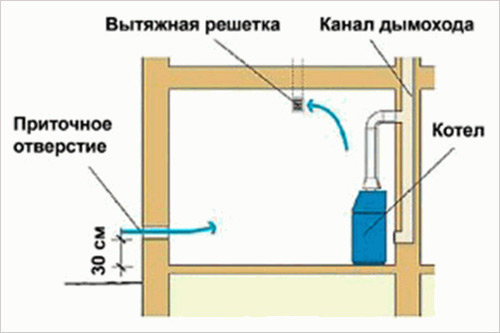

Loodusliku õhuvahetuse korraldamiseks piisab, kui tagada ruumis teatud rõhuerinevus. Seda saab teha mitmel viisil, mille valik sõltub omaniku konkreetsetest tingimustest ja eelistustest:
- tänava ja ruumi vahele tehakse väike auk, mis on välisõhu sissevoolu koht;
- Toast katusele juhitakse väljalasketoru, mille väljalaskeava asub sissevoolukohast kõrgemal - selle otsas on rõhk madalam.
Selle tulemusena liiguvad õhumassid tänavalt sissevoolu kohast väljalasketoru väljalaskeava poole.
Sisselaskepunkti ja väljalaskekanali otsa vaheline kaugus valitakse võimalikult maksimaalselt. See tagab ruumi kvaliteetse ventilatsiooni, kuna õhuvoolud katavad kogu ruumi. Erilist tähelepanu pööratakse sellele, et nende kahe punkti vahel ei oleks suletud uksi. Selle õhuvahetusmeetodi variandid on väljatõmbe- või sissepuhkeventilatsioonisüsteemid, mis teevad ilma sunniviisilise tegevuseta.

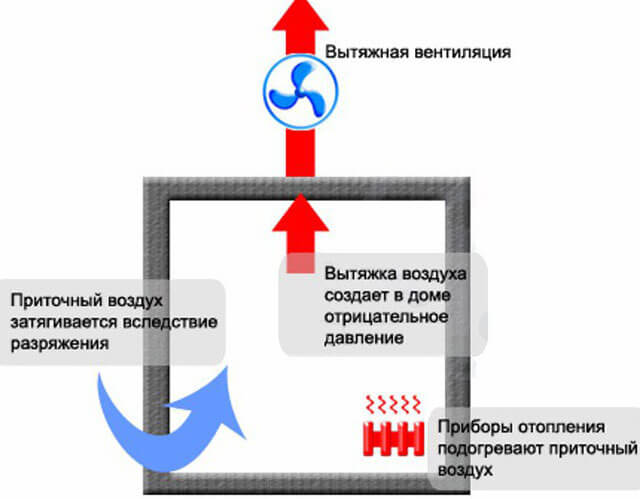

Sunnitud õhuvahetus
Kui katlaruumi kvaliteetseks ventilatsiooniks looduslikust tsirkulatsioonist ei piisa, on vaja sundventilatsiooni. See on varustatud spetsiaalse varustuse abil, mille kaudu korraldatakse õhumasside sunnitud liikumine. Tavaliselt on need erineva võimsusega kanaliventilaatorid, mis on paigaldatud järgmistesse kohtadesse:
- maja välisküljel;
- otse katla enda kohal kapoti kujul;
- toite- ja väljalaskesüsteemi kanali sees.
Viimasel juhul paigaldatakse samadesse õhukanalitesse vastavalt kehtivatele standarditele puhastusfiltrid, veesoojendid ja mürasummutid.
Sundventilatsiooni seadmete komplekt tagab õhumasside kvaliteetse puhastamise ja doseerimise, tagades nende pideva uuendamise.
Kuidas teha kapuutsi
Enne oma koju õhupuhasti paigaldamist on oluline õigesti määrata vajalikud seadmed (sh boileri tüüp), kasutatavad materjalid ja väljatõmbekanalite tüüp. Peaksite alustama seadmete komplektiga, mis on valitud, võttes arvesse järgmisi tegureid:
- tulevase katlaruumi pindala;
- ohutu kaugus tuleohtlikest esemetest;
- ruumi enda tüüp;
- eeldatavate kulude summa.

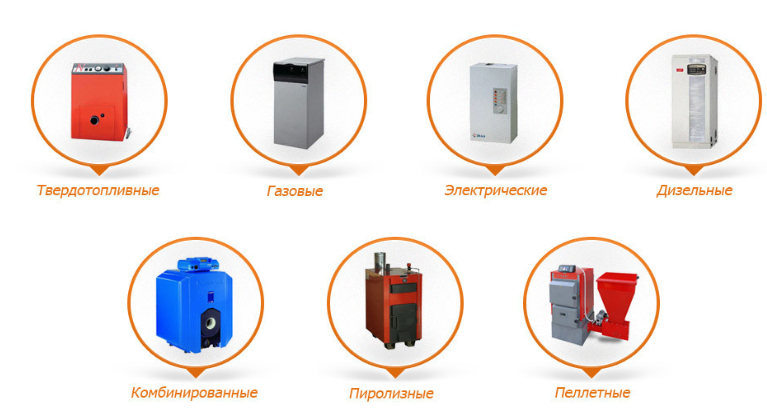

Samuti on oluline otsustada eramaja kütmiseks valitud katla tüüp. Sel juhul on parim valik elektri-, gaasi- või tahkekütuse (graanulite) seadmed. Kui energiavarustuses esineb sagedasi katkestusi, on soovitatav paigaldada kombineeritud katlad, mis kasutavad mitut tüüpi kütust.
Näitena valiti keskmise võimsusega gaasiagregaat, mis on seletatav neis kasutatava energiakandja võrdleva odavuse ja kütteviisi enda efektiivsusega. Selle proovi põlemiskambri töötemperatuur on oluliselt madalam kui teistel mudelitel.
Kapuutsi materjalid
Kapoti paigutuse materjali valimisel lähtutakse töö võimalustest ja konkreetsetest tingimustest. Enamasti valitakse nendeks eesmärkideks järgmised:
- telliskivi;
- keraamika;
- metallist.
Tahkekütusekatelde kapotite valmistamiseks kasutatakse tavaliselt tellist. Hoolimata asjaolust, et seda on üsna raske puhastada, on sellise kapotiga seadmete kasutusiga üsna pikk. See materjal ei sobi gaasiseadmete jaoks, kuna kütuse põlemise madalatel temperatuuridel koguneb torusse kondensaat.
Gaasile sobib palju paremini keraamika – talub kuni 650°C temperatuuri. Kuid sel juhul on vaja tagada kaitse korstna tahmapõlengu eest, tagades eelnevalt kondensaadi äravoolukanali.Võimalusena väljalaskekanalite isolatsioon mineraalvillaga.
Terastoru on hea valik tahkekütuse- ja gaasiküttesüsteemide jaoks. Suhteliselt kõrgetel temperatuuridel tahkete pelletite puhul valitakse paksemate seintega (kuni 1 mm) kuumakindlast metallist kapuuts ja gaasi kasutamisel on see näitaja 0,6 mm.
Ventilaatoriga väljatõmbekanali tüübi valimine

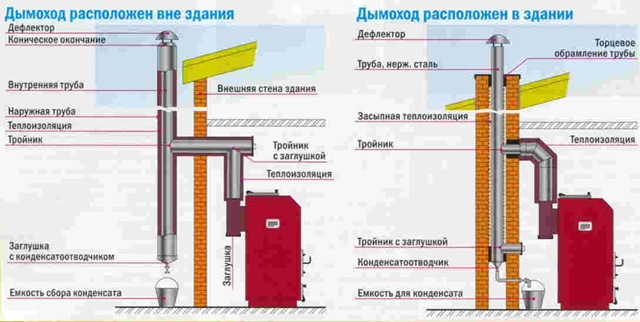

Koaksiaalkorstnatel on kaks erinevat kujundust: horisontaalne ja vertikaalne. Esimesed paigaldatakse traditsiooniliselt mööda seinu ja teised paigaldatakse mis tahes lubatud kohtadesse, väljundiga läbi lae pööningule ja katusele.
Vertikaalse korstna valimisel peaksite olema valmis selleks, et kulud suurenevad, kuna see on pikem ja keerulisem paigaldada. See nõuab ka eraldi kondensaatoripaaki. Horisontaalse konstruktsiooni puudused hõlmavad kondensaadi külmumise ohtu väljapoole toodud osas. Selle probleemi lahendamiseks ilma suurte kulutusteta piisab, kui isoleerida see mineraalvilla või sarnase soojusisolatsioonimaterjaliga - mitte väga tugevate külmade korral aitab see osaliselt. Jää tekke vältimiseks paigaldatakse toru otsa võrekork.
Horisontaalse korstna õigeks paigaldamiseks on oluline järgida järgmisi soovitusi:
- toru väljalaskeava on tehtud umbes 2 meetri kaugusel maapinnast;
- kaugus väljalaskekanalist selle kohal asuva aknani on vähemalt 1 meeter;
- toru paigaldamisel 3-12 kraadise nurga all ei ole vaja teha kondensaadikollektorit;
- magistraalliini juhtimine kõrvalruumi on keelatud;
- kaugus korstna väljalaskepunktist lähedal asuva gaasitoruni peab olema 0,2 meetrit või rohkem.
Horisontaalse väljalaskeava klassikaline konfiguratsioon sisaldab toru ennast, erinevat tüüpi adaptereid, samuti dekoratiivsete kattekihtide komplekti ja kinnituspoltidega pressrõngaid.
Ventilatsiooni arvutus
Toitesüsteemi nõutavate parameetrite saamiseks antud võimsusel tuleb järjestikku teha järgmised arvutused:
- Määratakse ruumi maht (vaataval juhul on see 45 m3).
- Korstna kõrgeima punkti määramiseks eeldatakse, et see peaks asuma veerandi võrra ruumi laest kõrgemal (3,75 meetri kõrgusel).
- Seda võetakse õhuvahetuse efektiivsuse näitajana või koefitsiendina.
- Järgmisena määratakse selle kaudu ringleva õhu maht: leitud koefitsient korrutatakse ruumi pindalaga.

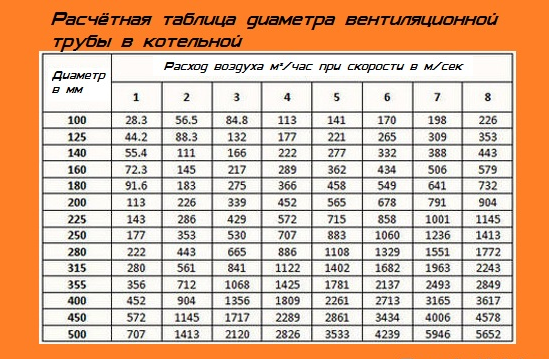

Vaadeldaval juhul on saadud väärtus 168,75 m3. Võttes selle arvutuse aluseks, on Internetis tabel, mille järgi määratakse õhukanali vajalik läbimõõt. Selles olukorras võrdub see 225 mm.
Täielikult gaasil töötavates küttesüsteemides kasutatakse skeemi või suhet, kus iga 10 kW võimsuse kohta on 0,01 m3 sissepuhkeõhku sekundis. Kui märgitud võimsus on 30 kW, vajab ventilatsioon väikese varuga umbes 0,03 m3/sek. Pärast seda leitakse SNiP-s toodud tabelist kapoti läbimõõt - vähemalt 130 mm. Kui see indikaator ei taga normaalset õhuvahetust, paigaldatakse ruumi sundvarustussüsteem.
Usaldusväärse ja tõhusa ventilatsiooni tegemine eramajas pole nii lihtne, kui esmapilgul tundub. Vajate ventilatsioonisüsteemide projekteerimisega tegelevate ja nendes küsimustes hästi kursis olevate spetsialistide abi.
