Tsentraliseeritud küttetrasside miinuseks on radiaatorite aeglane kütmine. Mugava temperatuuri tõstmise protsessi saab kiirendada veesoojendi abil. Süsteemiga on ühendatud kütmiseks mõeldud veesoojendi, mis kogub soojusvood ja jaotab need kogu ruumis. Enne seadme paigaldamist peate mõistma selle töö iseärasusi, tüüpe ja paigaldusprotseduuri.
Rakenduse spetsiifika ja disain
Soojusventilaator sobib ruumidesse alates 150 m2, kuid seda saab kasutada ka igapäevaelus radiaatorite võimekuse suurendamiseks. Seadet saab paigaldada ka suurtesse ruumidesse ilma akudeta. Veesoojendi optimaalne asukoht on sissepuhketüüpi ventilatsioon, kuna sisendvool soojeneb.
Sissepuhkeõhuvoolu saab soojendada kütmise ja soojuse säilitamise eesmärgil. Veemudelid takistavad ka kondensaadi teket õhutusavadele. Praegu populaarsed küttespiraalid koosnevad järgmistest elementidest:
- Kütteseade.Konstruktsiooni põhiosa moodustab alumiiniumribidega terastoru. Toru välisläbimõõt on 37 mm, ilma ribideta – 16 mm, roietevaheline kaugus – 2,8 mm. Väljaulatuvad osad eraldavad soojust ja hoiavad seda isegi intensiivse õhuvoolu korral.
- Torud Paigutatud 2, 3 või 4 reas lamedas ristkülikukujulises raamis. Õhumassi toidab aksiaal- või radiaalventilaator.
- Rulood. Esiosale asetatuna tagavad need kütteks töötava voolusuuna.
- Elektrimootor. Tagab ventilaatori töö. Küttevõimsusega 115 kW võib elektrimootori võimsus olla 0,5 kuni 1 kW.
- Korpus aukudega paigaldamiseks. See on valmistatud korrosioonivastase pinnaga terasest või plastikust.
Õhusoojendid on ette nähtud jahutusvedeliku maksimaalseks temperatuuriks 200 kraadi ja maksimaalseks rõhuks 1,2 kPa.
Õhusoojendite klassifikatsioon toru kuju järgi
Seadmed on varustatud torudega, mis on suunatud õhu liikumisele. Õhutusohu välistamiseks juhitakse vesi läbi torude alt üles. Ühendusäärikutel korpuse otstes on avad, mis asuvad ventilatsioonikanalitega ühenduste jaoks. Sõltuvalt torude kujust on õhusoojenditel mitu modifikatsiooni.
Sile toru
Küttekehad on valmistatud 20-32 mm läbimõõduga õõnestorudest, mis asuvad üksteisest 0,5 cm kaugusel. Kütteseadet saab valida vastavalt torude asukohale veesoojendis:
- Koridor. Elementide otsad keevitatakse ülemisse ja alumisse kollektorisse. Vesi juhitakse läbi sisselasketoru jaotuskasti. See liigub läbi torude ja soojendab neid, väljudes kondensaadi või jahutatud vedelikuna.
- Male.See on õhuvoolude suhtes väga vastupidav. Keris töötab normaalselt, kui õhu tolmusisaldus on alla 0,5 mg/mᶾ ja sissetuleva vee temperatuur on +20 kraadi.
Siledate torudega seadmed sobivad väikese õhukulu jaoks.
Lamellar
Modifikatsioonid uimedega, mis suurendavad soojusülekannet. Plaadid on ristkülikukujulised ja ümmargused. Elemendid on varustatud torudega, millele on keritud 1 cm laiune ja 0,4 mm paksune gofreeritud teraslint.
Keskmise suurusega mudel on kolmerealine versioon ja suur on saadaval 4 torureaga. Keskmise variatsiooniga plaatide mõõtmed paksusega 0,5 mm on 11,7x13,6 cm. Suured erinevad neist ainult pikkusega - 17,5 mm. Suured plaadid on paigutatud siksakilise mustriga ja keskmised on paigutatud koridori kujul.
Plaadiseadmete küttekeha tüüpi saab määrata märgistuse järgi. Mudelid SDT4009V ühilduvad auruga ja paigaldatakse vertikaalselt. Õhusoojendi STD3010G saab ühendada horisontaalselt veesüsteemiga.
Bimetall

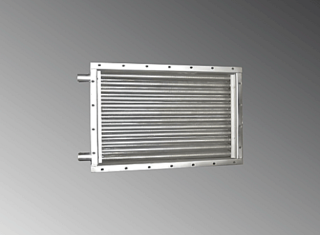

Spiraalvaltsitud ribidega seade, mis sobib vesijahutusvedelikule maksimaalse temperatuuriga 180 kraadi. KSK3 ja KPZ seeria bimetallilised õhusoojendid on keskmise suurusega ja varustatud 3 torureaga. Suurtel seadmetel, nagu KSK4 ja KP4, on 4 rida torusid.
Mõlemat tüüpi SSC-de sarnasus seisneb nende disainis. Need koosnevad soojusvahetitest, külgmistest kilpidest, torukujulistest võredest ja deflektoritega katetest. Soojusvahetid on valmistatud 2 toru kujul. Sisemine 1,6 cm läbimõõduga on valmistatud terasest alumiiniumist välimiste ribidega.Düüside vaheline ristkaugus on 4,15 cm, pikivahe 3,6 cm.
Sordid vastavalt paigaldusmeetodile
Sõltuvalt korpuse konstruktsioonist saate valida küttekeha:
- Põranda tüüp. Paigaldatud ilma kinnitusteta, kiiresti ühendatud veevärgiga. Mobiilseid mudeleid on lihtne uude asukohta teisaldada.
- Seina tüüp. Seinakeris on varustatud paigalduskonsooliga vertikaalasendi reguleerimiseks. Element kinnitatakse ankrupoltidega, mille järel ühendatakse veeahel.
Kodumasinad on üheahelalised, ühendatud ainult sooja või külma veevarustusega.
Töötingimused ja omadused
Ventilaatoriga varustatud kütteveeboileri tööpõhimõte põhineb kahe töökeskkonna soojusvahetusel. Primaarse jahutusvedelikuna kasutatakse kuuma vett, sekundaarse jahutusvedelikuna õhku. Õhumasside kuumutamine toimub kuuma vee soojuse ülekandmisega külma õhuvoolule. Soojusülekande efektiivsus sõltub temperatuuride erinevusest - see peab olema suur.
Seadmete kasutamisel tuleb järgida mitmeid nõudeid:
- Enne paigaldamist suurde ruumi arvutatakse jõudlusnäitajad.
- Majapidamismudelid on kompaktsed ja ühilduvad auru- või veeküttega.
- Vee kasutamine, mille temperatuur on üle 180 kraadi, on vastuvõetamatu - kütteseade ebaõnnestub.
- Suurte ruumide jaoks kasutatakse küttekeha võimsuse juhtimissüsteemi kolme- või kahesuunalise ventiiliga segisti kujul.
- Seadme töö ajal õhus leiduvate agressiivsete lisandite maksimaalne tihedus on sätestatud standardites GN 2.2.5.686-98 ja GOST 12.1.007-76.
- Küttekeha energiatõhusus sõltub soojusülekandetegurist. Väärtus on märgitud passis.
- Enne paigaldamist kodutöökotta või garaaži on vaja paigaldada filtrid keemiliste lisandite eemaldamiseks.
- Kolmerealised mudelid sobivad ventilatsioonikommunikatsiooni jaoks, mis varustavad välisõhku temperatuuril 0 kuni -40 kraadi.
- Neljarealised modifikatsioonid käivitatakse talvel ainult temperatuuri tõusuga kuni 30 kraadi tunnis.
- Seadmed ei sobi sund- ega kunstlikuks ventilatsiooniks – need pumpavad õhku läbi kanalielementide.
Madalaim temperatuur, mille juures õhukütteseade töötab, on -25 kraadi.
Veekütte spiraali plussid ja miinused
Veetüüpi õhusoojendite eelised on järgmised:
- lihtne paigaldus võrreldes kommunikatsioonidega, kus on radiaator;
- kütte efektiivsus ja kiirus;
- tootlikkus - küttekeha suudab kütta maamaja või tootmispiirkonda;
- tööohutus;
- temperatuurianduritega mudelite kütte automaatne välja- ja sisselülitamine;
- töörežiimide sujuv reguleerimine ja reguleerimine;
- ühilduvus kesksüsteemi või kohalike võrkudega - katlad;
- vaikne töö;
- elektriliinil pole koormust.
Kütteseadmetel on mitmeid puudusi:
- olenevalt vee olemasolust vooluvõrgus;
- jahutusvedelik tuleb tarnida seadmete paigaldamise piirkonda;
- hoolduse raskused;
- soojusvarustuse peatamine, kui ventilaator seiskub.
Vaatamata mitmele puudusele eristuvad veesoojendid nende küttetõhususe ja säästliku veetarbimise poolest.
Paigaldusnõuanded
Veeboiler on paigaldatud keskküttetrassiga ühendatud ruumidesse. Ise installides peaksite järgima spetsialistide soovitusi:
- Küttekeha diagonaal sõltub kanalite paindeomadustest, siibri tüübist ja konstruktsioonielementidest.
- Kütteseadme külmumise eest kaitsmiseks paigaldatakse ruumidesse, mille temperatuur ei ole madalam kui 0 kraadi.
- Enne paigaldamist on vaja kontrollida plaatide ja torude terviklikkust.
- Keevitatud äärikud on kõige lihtsam ühendada otsast otsani.
- Otsevoolu õhutusventiilid asuvad väljalaske- ja toitekollektorite ülaosas.
- Seadme ja ventilatsioonisüsteemi vahelised ühendused on tihendatud.
- Seinale kinnitatavad mudelid paigaldatakse, kinnitades konsooli kahe isekeermestava kruviga.
Kui teil pole süsteemi ühendamise ja sidumise kogemust, on parem usaldada töö spetsialistidele.
Veesoojendite kütmiseks kasutamise eripära
Vesitüüpi ventilaatorküttekehasid kasutatakse suurte ruumide - kaupluste või kontorite - kütmiseks. Nende abil saate kiiresti kuivatada vaipu või turvatooli, nii et neid saab kasutada autopesulates ja keemilises puhastuses.
Vesisoojusallikad on õigustatud kõrge niiskustasemega keldripõrandatele. Neid saab paigaldada garaažidesse, ehitusautodesse, töökodadesse, polümeeride tootmiseks mõeldud ladude või töökodade territooriumile.
Kanalisoojendid sobivad mugava temperatuuri hoidmiseks kodus ja tööl.Energiasäästlikud seadmed ei tarbi praktiliselt üldse elektrit ja gaasi, mis võimaldab säästa kommunaalmakseid.
