Termostaadi paigaldamine sooja põranda jaoks - ühendusskeem

Küttesüsteemide töörežiimide juhtimiseks on vaja spetsiaalset kaugjuhtimiselementi, mis ei ole otseses kontaktis tundlike konstruktsioonielementidega. See on põrandakütte termostaat, mis võimaldab hoida põrandakatte soovitud temperatuuri sõltuvalt hetkevajadustest. Seadmete tööpõhimõtete ja tüüpide tundmine võimaldab kasutajal seadet õigesti valida ja oma korterisse õigesti paigaldada.

Kuidas põrandaküttega termostaadid töötavad

Põrandaküttega termostaadi põhieesmärk on jälgida seisukorda ja reguleerida samanimelise süsteemi töörežiimi. See koosneb juhtmoodulist ja ühest või mitmest kaugandurist, mis registreerivad hetketemperatuuri jaotuse põrandapinnal. Nende abiga edastatakse teave regulaatorile, mis juhib veetorude üksikute sektsioonide ühendamist ja lahtiühendamist.

Tänu selle seadme olemasolule hoitakse ruumides mugavat temperatuuri. Lisaks võimaldab soojuse ratsionaalne kasutamine säästa elektrienergia tarbimist.

Kodumaiste ja välismaiste tootjate pakutavad põrandakütte regulaatorid eristuvad nende disaini lihtsuse ja olemasolevate süsteemidega ühendamise lihtsuse poolest. Nende ühendamisel korteri elektrivõrku ei teki raskusi. Selliste seadmete olemasolul saab süsteemi töörežiimi mitu korda päevas reguleerida, muretsemata seadme enda jõudluse pärast. Minimaalne põrandatemperatuur määratakse igale ruumile eraldi. Lisaks võimaldavad mõned regulaatorite "täiustatud" mudelid teatud perioodiks töörežiimi seadistada.

Kas nende kasutamine on kohustuslik?

Kui ostja peamine eesmärk on säästa sooja põranda paigaldamisel ja kasutamisel, pole termostaadi ostmine ja paigaldamine üldse vajalik. Kuid selle otsuse tegemisel jääb kasutaja ilma järgmistest valikutest:

• seadke vajalik temperatuur, mida peetakse täiskasvanute ja eriti laste jalgade jaoks kõige mugavamaks;
• muuta (kohandada) soojustsoonide jaotust olenevalt hetkeolukorrast;
• ärge raisake asjatult energiat põrandakatte kütmiseks, mis seda ei vaja.

Õigesti konfigureeritud termostaadi kasutamine võimaldab vältida teist ebamugavat olukorda, kui põrand on väga ülekuumenenud. Tavaliselt juhtub see siis, kui temperatuur ületab 25-27 kraadi.Lisaks mõjutab tugev kuumutamine negatiivselt ülemist (viimistlus) põrandakatet, kuna isegi kõige kuumuskindlamatel sortidel on vastuvõetav temperatuuripiirang.

Maksimaalsete temperatuuriväärtuste ületamisel algavad materjalis pöördumatud protsessid, mis põhjustavad lineaarset paisumist ja deformatsiooni. Samal ajal täheldatakse õmbluste kuivamist, kõverdumist ja lahknemist, millele järgneb lukustusliidete purunemine.

Energiasäästu osas tuleb arvestada järgmiste oluliste punktidega:

• korraliku paigalduse, täpse konfiguratsiooni ja soojendusega põrandate õige töö korral tarbivad sellesse ehitatud elemendid energiat ebaühtlaselt;
• maksimum ilmneb süsteemi käivitamise ja katte esialgse kuumutamise ajal määratud temperatuurini;
• Järgneva töö käigus toimuvad vaid lühiajalised lülitused, mis võimaldavad säilitada soovitud pinnakütte taset.

Isegi ilma "intelligentse" kontrolleri kasutamiseta on kogutarbimine väga väike. Hästi häälestatud termostaadi paigaldamisel saavutab sääst rekordtaseme, kuna sel juhul soojeneb põrand ainult siis, kui seda tõesti vaja on.

Regulaatorite tüübid

Klassikaline termostaat on kompaktne seade, mis on saadaval järgmistes versioonides:

• Seina sisse ehitatud mudel, ühendatud peidetud elektrijuhtmestikuga.
• "Avatud" toote kujul, mis on ette nähtud paigaldamiseks otse seinale (peatüüpi näidised).

Põrandaküttesüsteemides töötamiseks on see seade varustatud spetsiaalse soojusanduri ja signaalikaabliga. Mõnel mudelil on ka oma sisseehitatud termostaat, mis juhib ümbritsevat temperatuuri. Neid kasutatakse olukordades, kus elektriline põrandasüsteem on peamine soojusallikas (kasutatakse kütteradiaatorite asemel).

Kõik kaasaegsed soojapõrandate termostaadid on jagatud järgmistesse rühmadesse:

• elektroonilised regulaatorid;
• elektromehaanilised seadmed;
• programmeeritavad kauganduritega seadmed;
• kaugjuhtimispuldiga seadmed.

Elektroonilised regulaatorid

Selle klassi seadmete disain erineb mehaanilistest mudelitest, eriti märgatav nende välimuse poolest. Need on varustatud digitaalse ekraani ja esipaneelil asuvate nuppudega, mis on loodud soovitud küttetemperatuuri täpseks seadistamiseks. Sellise regulaatori näitena käsitletakse Danfossi mudelit, mille kaudu on võimalik täpselt seadistada juhtimisparameetrit ja visuaalselt jälgida selle hetkeväärtust. Sellega aga kirjeldatud näidise funktsionaalsus piirdubki.

Tuntud tootjate elektroonikaseadmeid (näiteks Electrolux) on mehaaniliste kolleegidega võrreldes palju mugavam kasutada. Kuid nende võimalused ületavad vaid veidi viimase funktsionaalsust. Need ei paku mingeid lisavõimalusi (näiteks programmeerimisrežiimid või püsivõimsus), mis on saadaval ainult "täiustatud" mudelitele. See piirang on nende madala populaarsuse peamine põhjus.

Vaatamata suhteliselt kõrgele hinnale ei ole elektroonikaseadmete kasutamisel võimalik saavutada olulist energiakulu kokkuhoidu.

Mehaanilised mudelid

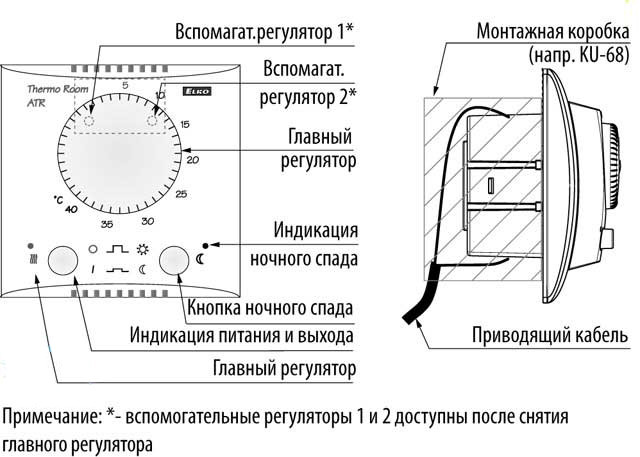

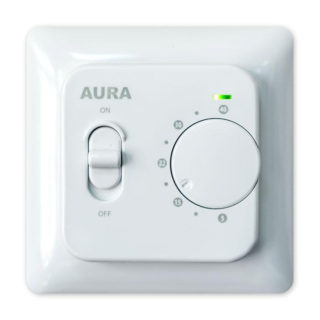

Turul olevad mehaanilised termostaadid on odavad seadmed, mida on lihtne kujundada ja hooldada. Juhtimismeetodite valik nendes seadmetes ei ole suur. Nende esipaneelil on tavaliselt ainult kaks elementi - toitenupp ja temperatuuri regulaator ratta kujul, mille kõrval on skaala. Lisaks näitab see lihtsat sisselülitatud olekut, mis on tehtud tavalisel LED-il.

Selliste regulaatorite eelised hõlmavad disaini lihtsust ja taskukohast hinda. Temperatuurirežiimi seadistamise täpsus on aga väga madal, mis ei võimalda alati soovitud tulemust saavutada. Nende seadmete teine ​​oluline puudus on töörežiimide programmeerimise võimaluse puudumine.

Sellise termostaadi abil ei ole võimalik saavutada käegakatsutavat elektrivõrgust tarbitava energia kokkuhoidu. Sellest hoolimata köidab mõnda kasutajat nende seadme lihtsus ja taskukohane hind.

Programmeeritavad seadmed

Sellesse rühma kuuluvad seadmed, mida tavaliselt nimetatakse "nutikateks", kuna need eristuvad suure hulga valikute olemasolu tõttu. Reeglina pakuvad sellised seadmed eraldi sisseehitatud temperatuuriandurit ja võimalust lülitada oleku jälgimise režiime kahe keskkonna jaoks ("põrand" ja "õhk").Kuid nende peamine eelis on võimalus seadet oma äranägemise järgi programmeerida, seadistades soovitud temperatuuri teatud aja jooksul. Tavaliselt määratakse need valitud tundidele jooksva päeva jooksul või nädalapäevadele (kaasa arvatud tööpäevad ja nädalavahetused). Selliste regulaatorite eriti "täiustatud" mudelid pakuvad võimalust programmeerida Wifi-võrgu kaudu koos samaaegse Interneti-ühendusega.

Kaugjuhtimispuldiga (puldiga)

Seda tüüpi kontrollereid esindavad Eberle, Gira ja Livolo mudelid, mis koosnevad kahest omavahel ühendatud moodulist - statsionaarsest ja kaasaskantavast (kaugjuhtimispult). Esimesega ühendatakse põrandakütte andurite ja releede elektrijuhtmed, mis määrab selle ruumis paigutamise asukoha valiku. Küttesüsteemi töörežiime saab juhtida mis tahes raadiosidekanali levialaga piiratud tsoonist.

Mitmed tootjad (näiteks Livolo) toodavad oma toodetele spetsiaalseid rakendusi, mida installides saate oma mobiiltelefonist seadmete sisselülitamist juhtida. Mõnes regulaatorimudelis sisaldab kaugjuhtimispuldi komplekt termoandureid, mis mõõdavad nende asukohas õhutemperatuuri.

Termostaadi ühendamine ja seadistamine

Enne sooja põranda ühendamist termostaadiga peate põhjalikult ette valmistama, mis taandub järgmisele toimingute jadale:

1. Asukoha valimine.
2. Abikinnituse või niši paigutus.
3. Toote paigaldamine.

Seadme paigaldamiseks sobib koht, mis ei ole päikesevalguse käes. Tavaliselt valitakse see piirkonnas, kus põrandast ligikaudu 40 cm kõrgusel tuuletõmbus puudub.

Sisseehitatud termostaadi jaoks lõigatakse seina sisse nišš tavalise pistikupesa karbi jaoks (selle läbimõõt on 68 mm). Nendest mõõtmetest piisab termostaadi enda ja kõigi klemmidega ühendatud juhtmerühmade jaoks. Pärast juhtmete ühendamist ja toote korpuse kinnitamist komplektiga kaasas olevate kruvidega, jääb üle vaid see ühendada, mille jaoks peate järgima kasutusjuhendit.

Soovi korral on lihtne aru saada, kuidas kaablisüdamikke ise vahetada. Piisab, kui hoolikalt uurida kontakti märgistust.

Vaatamata turul pakutavate mudelite mitmekesisusele on enamikul selle klassi toodetel ligikaudu sama juhtmestiku skeem:

• kaks esimest kontakti on toite ühendamiseks;
• "sooja põranda" kütteelemendid on ühendatud teise paariga;
• kolmandat klemmide paari kasutatakse andurite signaalikaabli siinide ühendamiseks.

Määratud lülitusjärjekord (plaan) ei ole igat tüüpi regulaatorite puhul soovituslik. Konkreetse seadme paigaldamisel tekivad sageli nüansid, mida on oluline eelnevalt läbi mõelda.

Millist temperatuuriandurit sooja põranda jaoks valida

Juba käsitletud tööpõhimõttel põhinev klassifikatsioon aitab teil otsustada, millist sooja põranda temperatuuriandurit oma korterisse valida. Praktika on aga näidanud, et kasutajad eelistavad sellele probleemile veidi teistsugust lähenemist. Paljude jaoks teeb valiku lihtsamaks, kui regulaatorid on jagatud rühmadesse järgmiste kriteeriumide alusel:

• taskukohasus;
• tehniline tase;
• uusimad disainilahendused.

Esiteks peate tutvuma turul pakutavate regulaatorite mudelite ülevaatega ja proovima neid paigutada vastavalt kliendi eelistustele.

Mõne mudeli ülevaade

Siseturul pakutavate “populaarse luksus” segmendi mudelite hulka kuuluvad ettevõtte “Devi” (Taani) esitletud tooted. Nende regulaatorite maksumus on kõrgem kui tavaliste proovide puhul, kuid seda õigustab kõrge kvaliteet. Taani tootja positsioneerib oma mudelid tavalise tootena, ilma tarbetute satsikuteta. See ei moodusta pikka rida disainilahendusi (nagu näiteks Legrand), kuna põhiülesanne taandub lihtsale valemile: ostke seade, installige see ja seejärel konfigureerige.

Teine asi on Prantsuse firma Legrand tooted, mis eristuvad oma peene disaini ja paljude Valena seeria lülititega ühilduvate mudelite poolest.

ABB liin, mida iseloomustab lai funktsionaalsus ja üsna taskukohased hinnad, on tarbijate seas suur nõudlus. Selle ettevõtte esitatud regulaatorid on varustatud õhutemperatuuri andurite täieliku komplektiga.
