Kuidas oma kätega saunaahju õigesti paigaldada

Metallist saunaahju paigaldamine aitab säästa aega kivikonstruktsiooni püstitamisel ja vähendada finantskulusid. Projekteerimisetapis on vaja läbi mõelda ala, kuhu süsteem paigaldatakse, võttes arvesse tuleohutust, toote mõõtmeid ja kaalu. Ahju isepaigaldamine vanni hõlmab ka korstna, veevarustussüsteemide, drenaaži ja veepaagi ruumi korraldamist.

Samm-sammult algoritm saunaahju paigaldamiseks

Enne paigaldustööde alustamist on vaja koostada projekt, võttes arvesse konstruktsiooni tuleohutust. Sa vajad:

• valida mittesüttivad viimistlusmaterjalid;
• valida puithoonete vooderdus - soojusisolatsioon ja teraslehed;
• jätke ahju korpuse ja seinapinna vahele 110-125 cm vahe;
• paigaldage soojusisolatsioonikate nii, et jääb 50-80 cm.

Kandekonstruktsioonid, riiulid ja vaheseinad asuvad ahjust 110 cm kaugusel.

Koha valimise omadused

Valmis ahi tasub paigaldada sauna või sauna, et oote- ja leiliruumi küte oleks kvaliteetne ning töötamine mugav. Sel juhul peab inimene leiliruumis vabalt ringi liikuma.

Kütteseadme saate paigaldada:

• Leiliruumis. Omanik kontrollib kütuse põlemisprotsessi ja saab kütust lisada. Selle tsooni puuduseks on ventilatsiooni korraldamise kulud ja ruumis ruumi olemasolu küttepuude jaoks. Supelmaja aastaringseks kasutamiseks vajate teist ahju.
• Riietusruumis või vannis. Seade kütab kahte tuba ja leiliruum muutub suuremaks. Riietusruumi on korraldatud hea ventilatsioonisüsteem.

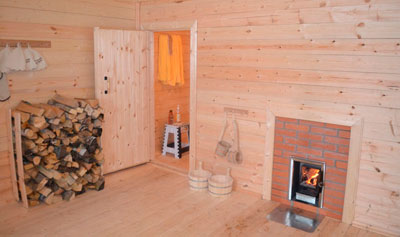

• Tulekambriga tänava poole liikunud. Ahi ei põleta hapnikku, kuid põlemist pole ruumist võimalik juhtida. Kaugküttekambri all peate seina lammutama ja tegema mittesüttiva portaali.

Pärast asukoha valimist peate viitama SNiP-le 41-01-2003, mis näitab ahju asukohta ruumi kõigi piirkondade suhtes:

• teraskorpuse ja seina vahel – 38 cm;
• seadmest puitseinani – 50 cm;
• kütusekanali väljalaskepunktist ukseni – 25 cm;
• 12,5 cm paksuse mittesüttiva seina olemasolu;
• laest soojusisolatsiooniga – 80 cm, ilma isoleeriva kaitseta – 1,2 m;
• tulekolde uksest seinani – 1,25 m;
• kandvast seinast välise tulekambriga modifikatsiooni esiseinani - 3 cm.

Saunaahju paigaldamine nišši on keelatud.

Aluse ettevalmistamise nüansid

Ahjualuse põranda varustus sõltub vanni materjalist ja toote kaalust.Betoonpinda ei ole vaja tugevdada, kuid mugavaks puhastamiseks saab ahjuala kaunistada šamotttelliste, plaatide või portselanist kivikeraamikaga.

Kui ruumis on puitpõrand, on vaja järgmist:

• tehke spetsiaalne poodium - eraldi vundament, võttes arvesse metalltoote, kaitseekraani, täidetud paagi ja korstna kaalu;
• viia pjedestaal 15-20 cm metallpliidi joonest kaugemale;
• vali aluse sügavus vastavalt põhivundamendi sügavusele;
• ärge ühendage konstruktsiooni kandva vundamendiga nii, et konstruktsioonil oleks normaalne kokkutõmbumine.

Aluse ettevalmistamisel kasutatakse betoonilahust, mis koosneb 1 osast tsemendist, veest, 3 osast liivast. Esialgu kaevatakse süvend, seejärel paigaldatakse raketis, paigaldatakse armatuurvõrk ja valatakse betoontainas. Pärast kõvenemist kaetakse konstruktsioon kahekordse hüdroisolatsiooniga ja seejärel laotakse tellis kahes reas. Selle tulemusena on vundament 20 cm väiksem kui valmis põrand.

Seinte ettevalmistustööd

Ahju paigaldamine mittesüttivast materjalist vanni või 50 cm kaugusel süttivast pinnast ei vaja seina ettevalmistamist. Välise kaminatüübiga ahju jaoks vajate portaali. Saate kaitsta seinu tule ja kuuma metalli eest järgmiselt:

• krohvi kandmine metallvõrgule 2,5 cm kihina;
• spetsiaalse roostevabast terasest ekraani paigaldamine koos mittesüttivate materjalide edasise paigaldamisega;
• portselanist kivikeraamika või kivivooder mittesüttival pinnal 1 cm kihini;
• lisatöötlus - palkmaja on kaetud tule-biokaitsevahendiga, viimistletud vulkaanilise kivi ja voolukiviga.

Supelmajas on lubatud kasutada valmis kaitseekraane. Helkurkate paikneb 2-3 cm tuulutusvahedega.Tulekindlast materjalist lehed kinnitatakse keraamiliste puksidega. Tulekindel kipsplaat paigaldatakse profiilile või liimile, superisool - liimile või ketastüüblitele.

Kaitsev telliskarkass saab püstitada ahju 2-3 küljele. See hoiab ära kuuma pliidi löögi tuleohtlikule seinale, kogub soojust ja hoiab leiliruumis temperatuuri. Paigaldusskeemi rakendatakse samm-sammult:

1. Materjali valikuks on pooleks telliseks paigutatud punased, klinker-, fagoti- või šamotttellised.
2. Mördi valmistamine - tsement või šamott.
3. Hoidke vahemaa seinapinnast 5-15 cm.
4. Säilitage konstruktsiooni kõrgus - 20 cm rohkem kui kütteseade.
5. Ventilatsiooniavade (aukude) või põlemisventiilide korraldamine õhumasside normaalseks ringluseks.

Telliskivi optimaalne paksus on 120 mm.

Kütteseadme kokkupanek

Pliidi kokkupanemise samm-sammult algoritm on tavaliselt näidatud tootja juhistes. Näiteks välise tulekambriga Vesuviuse mudeleid on raske paigaldada, kuid neid on lihtsam kasutada. Üldiselt toimub üksuste kokkupanek vastavalt üldpõhimõttele:

1. Ahju paigaldamine võttes arvesse kaugust laest (120 cm) ja seintest (32 cm). Asbestterase kaitsega modifikatsioonide puhul on lubatud vahekaugust vähendada 26 cm-ni.
2. Paigaldatud paagi paigaldamine õhukanali otsikule. Paagi maht valitakse pereliikmete arvu järgi kiirusega 10 liitrit inimese kohta.
3. Soojusvahetusseadmete paigaldamine. Soojusvaheti on paigutatud nii, et paagi põhi on ülemise liitmiku kohal.
4. Torujuhtmete korraldamine. Torud on fikseeritud 30 kraadise nurga all. Vee külmumisohu välistamiseks on sisse ehitatud äravoolukraan.
5. 5 m pikkuse sirge korstna kinnitamine (suust restini).Korstna kanal peaks tõusma 50 cm üle katusekatte või harja ja olema 150 cm kaugusel parapetist.

Katuse kaitsmiseks tulekahju eest võite paigaldada sädemepüüduri.

Esimene küte

Ahju köetakse õues kere, resti, ukse ja soojusvaheti eelkontrolliga kahjustuste ja avamise lihtsuse osas. Tulekahju tehakse järgmiselt:

1. Paigaldage seade tasasele pinnale.
2. Ajutise küttesüsteemi ühendamine soojusvahetiga ja täitmine veega.
3. Ajutise korstna kinnitamine 2 m kõrgusele.
4. Asetage ½ kogust puid kaminasse ja süütage tuli.
5. Põletustoetus 1 tund.
6. Perioodiline küttepuude ladumine.

Põlemisprotsessi käigus kontrollitakse samaaegselt kivide kvaliteeti. Ebameeldiv lõhn viitab väävliühendite olemasolule materjalis. Seda ei soovitata kasutada leiliruumides ja vannides.

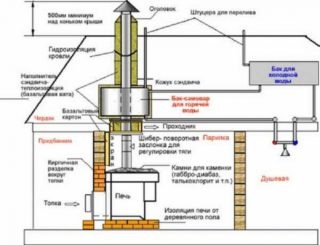

Korstna paigaldus

Soome sauna või sauna võib suitsueemaldamiseks varustada keraamiliste, telliskivi-, üheseinaliste metall- või sandwich-kanalitega. Iseseisvaks paigaldamiseks sobib kahe toru kujul olev sandwich-toru, mis on valmistatud sisemise soojusisolatsiooniga happekindlast terasest.

Paigaldustööde ajal järgige juhiseid:

1. Märgistage roostevabast terasest lõiketoru auk ja demonteerige lagi mööda joont.
2. Kandke raamile tulekindel immutamine.
3. Kinnitage lõiketoru isekeermestavate kruvidega ja täitke vahe soojusisolaatoriga üle 7,5 mm kihini. Torust tala ummistus peaks olema 13 cm ja korstnast seinani 38 cm.
4. Kinnitage ahjutoru külge ühe seinaga toru, kandke õmblust mööda keevitust või mastiksit ja paigaldage siiber.
5. Kinnitage adapter võileibkorstna külge.
6. Paigaldage ülejäänud osad kronsteinidele nii, et vuugid ei satuks soone sisse.

Deflektor paigaldatakse pärast katuse lõikamist.

Puuküttega ahju isepaigaldamise protsess vannis

Puuküttega metallist pliit on parim võimalus isepaigaldamiseks. Tööd teostatakse järgmiselt:

1. Esialgne küte välitingimustes tootmiskatte eemaldamiseks ja terviklikkuse testimiseks.
2. Toru augu ettevalmistamine. Kui see tuuakse läbi lae välja, kantakse kohale mittesüttiv kaitserõngas.
3. Soojusisolatsioonimaterjalide ja kaitseekraanide paigaldamine seintele. Kui sauna või sauna ahi on varustatud leili- või riietusruumi kaminaga, vajate kaitseportaali.
4. Metallüksus on paigaldatud ettevalmistatud kohale.
5. Tellisümbrise valmistamine.
6. Korstna ja muude elementide paigaldus.
7. Katsekamin - kontrollitakse kütte kvaliteeti ja suitsu tekke taset.

Sisepõletamine toimub tingimusel, et paak on veega täidetud ja kerises on munakivi.

Ahjukonstruktsiooni paigaldamine puitpõrandale

Kui rauast agregaat kaalub kuni 700 kg ja see tuleb paigaldada tugevatele palkidele, pole vundament varustatud. Kuumakindla poodiumi korraldamine on lubatud:

• metallist leht asetatakse basaltpapi lehele;
• põrandale pannakse telliskivi, looduslik või tehiskivist;
• pjedestaal on kaunistatud keraamiliste või portselanplaatidega.

Vältimaks sädemete või söe süttimist, on tulekolde ees olev ala ääristatud 40 cm külgedega metallplekiga.

Vundamendile asetatakse massiivne saunaahi:

• Kõrge põhjaveetasemega plastmuldade jaoks - kruvi.Ahju nurkadesse keeratakse põhivundamendi sügavusele hunnik, mille külge kinnitatakse kanalid ja korgid. Peal keevitatakse metallleht ja sellele valatakse betoonist tainas;
• Kõvade pinnaste korral – madal. Monoliitne alus valatakse 30-40 cm sügavusele.

Madal vundament ei vaja tugevdamist.

Modifikatsioonide paigaldamine kaugtulekambriga

Tehase kütteseade paigaldatakse vastavalt tootja juhistele. Kui kavatsete peale hoone ehitamist paigaldada võimsa saunaahju, säilib kaugus välise tulekoldega tootest seinani. Kuumuskindlas korpuses olevad mudelid eemaldatakse 25 cm, ilma selleta - 40 cm.

Seina pind kaetakse soojusisolatsiooniga, seejärel terasplekiga. Seadme ja puitseina vahele tuleb jätta 50 cm vahe Ahju kõrval olev ala on vooderdatud tulekindlate materjalidega.

Kütusenišš on vooderdatud tellistega, mille termiline vahe metalli paisumiseks on 2-2,5 cm Vahesse tuleks asetada asbestijuhe. Kere ümber on lubatud telliskivi.

Elektriahjude paigaldamise reeglid

Eraehituses kasutatakse saunade ja vannide varustamiseks elektripliite, mis töötavad 220 V võrguga. Nende paigaldamisel tuleb järgida järgmisi reegleid.

1. Valige kaabli tüüp ja ristlõige vastavalt ahju võimsusele. 3 muutmiseks; 4,5 ja 6 kW sobib 1,5 mm2 juht.
2. Lao põrand elektrikerise alla keraamiliste plaatidega.
3. Jätke ahju piirdeaiast riiulite ja tuleohtlike esemete vahele vähemalt 7 cm vahe.
4. Asetage pestud kive ainult küttekeha peale.
5. Kui teil on pliit, kasutage lampe, mis on ette nähtud temperatuuripiiranguks kuni 140 kraadi.
6. Ventilatsiooniava peaks asuma kerise taga 5-10 cm kõrgusel põrandast.
7. Kandke vett nii ettevaatlikult kui võimalik; ärge kastke kive mereveega.

Ärge kasutage elektrisoojendi hooldamiseks abrasiivseid tooteid.

Tulekustutusvahendid ja isiklik ohutus

Vannid ja saunad peavad olema varustatud tulekustutitega märgistusega A (kõvade pindade jaoks). Sobivad vesi, õhk-vaht, õhkemulsioon ja pulber.

Supelmaja võib olla varustatud automaatsete või käsitsi tulekustutussüsteemidega. Saunades on veeuputus või vihmutid õigustatud. Ooteruumi või riietusruumi saab paigaldada suitsuandurid või suitsuandurid.

Isikliku ohutuse tagamiseks peate:

1. Ärge katke pliiti erinevate esemetega.
2. Kontrollige auru temperatuuri ja õhuringlust;
3. Ärge minge sauna, kui teil on kõrge vererõhk või olete tarvitanud alkoholi.
4. Kasutage vannide jaoks mõeldud spetsiaalseid aromaatseid õlisid.
5. Ärge asetage riideid pliidile kuivama.

Õhutemperatuuri leiliruumis seadistatakse individuaalselt.

Metallpliidi isepaigaldamine sauna või vanni on võimalik teatud reeglite järgi. Seadmete töökindlus ja inimeste ohutus sõltuvad paigalduskoha, seinte ja korstna ettevalmistamisest.
