Küttesüsteem sisaldab palju spetsiifilise funktsionaalsusega komponente. Seadme üks põhielemente on filter, mis hoiab ära seadmeõõnte saastumise. See seade suurendab oluliselt jahutusvedelike efektiivsust, mis on varustatud suure hulga juhtventiilidega.
Mudakogujate otstarve ja tööpõhimõte
Kui kütteseadmed sisaldavad prahti, katlakivi ja roostet, kogunevad ühenduskohtadesse võõrfraktsioonid. See viib õõnsuste läbimõõdu vähenemiseni ja mõjutab negatiivselt soojusvahetite, tsirkulatsioonipumpade ja muude seadmetes olevate konstruktsioonide tööd.
Ummistuste eemaldamisel kasutatakse küttesüsteemide mudakollektoreid. Need eemaldavad tahked osakesed, nagu rooste ja katlakivi, ning hõljuvad fraktsioonid, mis kahjustavad kütteseadmeid.

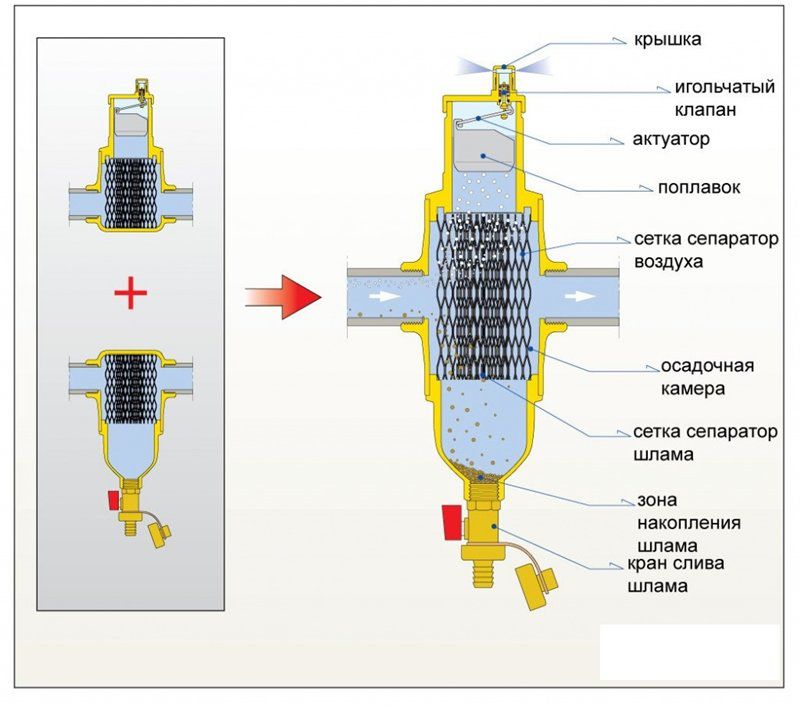

Mustusepüüduri töömehhanism on üsna lihtne.Pärast vee sisenemist torusse transporditakse töövedelik seadme korpusesse. Selle sees langevad hõljuvad osakesed setete kujul põhja.
Mudapüüdur paigaldatakse väljalasketorude sisse. Pärast filtreerimist naaseb puhastatud töövedelik süsteemi. Seadme puhastamiseks võõrfraktsioonidest eemaldatakse setetega klaas, puhastatakse ja asetatakse tagasi.
Filtrite tüübid
Jahutusvedelike mudakollektorite klassifitseerimine toimub kolme kriteeriumi järgi:
- võõrfraktsioonide filtreerimise tüüp;
- teenuse tüüp;
- paigaldusmeetod.
Osakeste eraldamise tüübi järgi

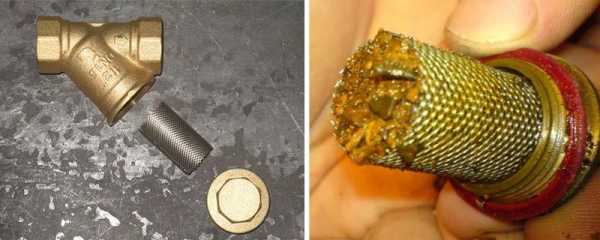

Eramute kütmiseks ja kütmiseks mõeldud võrkfiltris haarab mustus võrku kinni ja jääb akumulatsioonitsooni. Konstruktsiooni puhastamiseks keeratakse klaasi põhi ära ja eemaldatakse kogu tehniline praht.
Magnetpuhastusmehhanismiga küttefilter aitab eemaldada metalliosakesi. Need ei vähenda vedeliku voolukiirust, mis on oluline võimsate pumpade töötamisel.
Teenuse tüübi järgi
Sõltuvalt teenuse tüübi klassifikatsioonist jagatakse filtrid kolme tüüpi:
- Isepuhastuv. Sade klaasilt ja võrgu ülaosast eemaldatakse veega.
- Mittepunetav. Nende puhastamisel vajab jahutusvedeliku seade täielikku demonteerimist.
- Õhetus. Klaas vajab käsitsi puhastamist.
Paigaldustüübi järgi
Sõltuvalt paigaldusomadustest jagunevad küttesüsteemide mudafiltrid 3 tüüpi.
Mudakollektorid, millel on haakeseadise tüüpi ühendus - sisekeermega ühendused asuvad seadme mõlemal küljel. Seadme korpusel on kuusnurgad reguleeritava, lahtise otsaga ja gaasivõtme sisestamiseks.
Äärikühendusega filtrid sisaldavad täiendavat poltidega tihendusrõngast.
Polüpropüleenist toruahelaga seadmeid kasutatakse väikese läbimõõduga torude jaoks.
Eelised ja miinused
Filtrite eeliseks on vältida kütteseadmete põhikomponentide saastumist. Mudapüüduri olemasolu süsteemis pikendab jahutusvedeliku kasutusiga. Lisaks on seadme eeliste hulgas järgmised:
- kütusekulu;
- vee puhastamiseks kasutatavate reaktiivide kulude vähendamine;
- katelde konvektiivelementide kaitse.
Vee puhastamise mehaanilise põhimõtte puuduseks on võrkfiltrite kiire ummistumine töövedeliku kõrge saastatuse tasemega. Probleemi lahendamiseks kasutatakse keerulist filtreerimistehnikat. See koosneb magnetiliste mudakaabitsate kasutamisest katlakivi ja rooste eemaldamiseks ning võrguga seadmest hõljuvate osakeste eemaldamiseks.

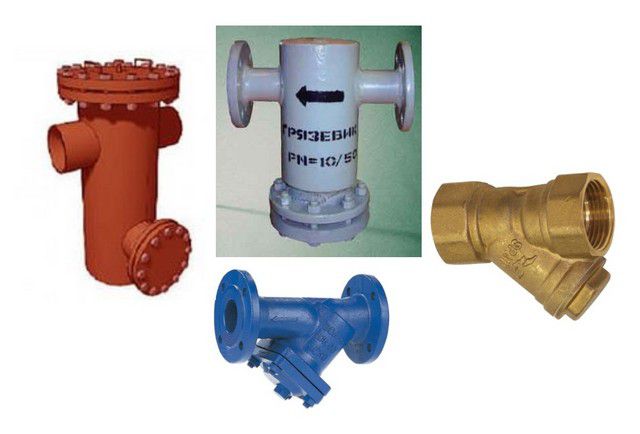

Küttesüsteemi mudakollektorite tüübid
Filtreerimisseadmete klassifitseerimisel võetakse arvesse nende struktuuri ja kasutusala. Mudakogujaid on 4 tüüpi:
- kaldus messing;
- malmist magnetiline;
- äärik magnetiline;
- abonendi oma

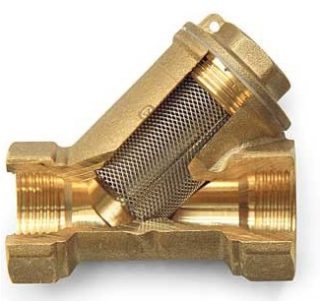

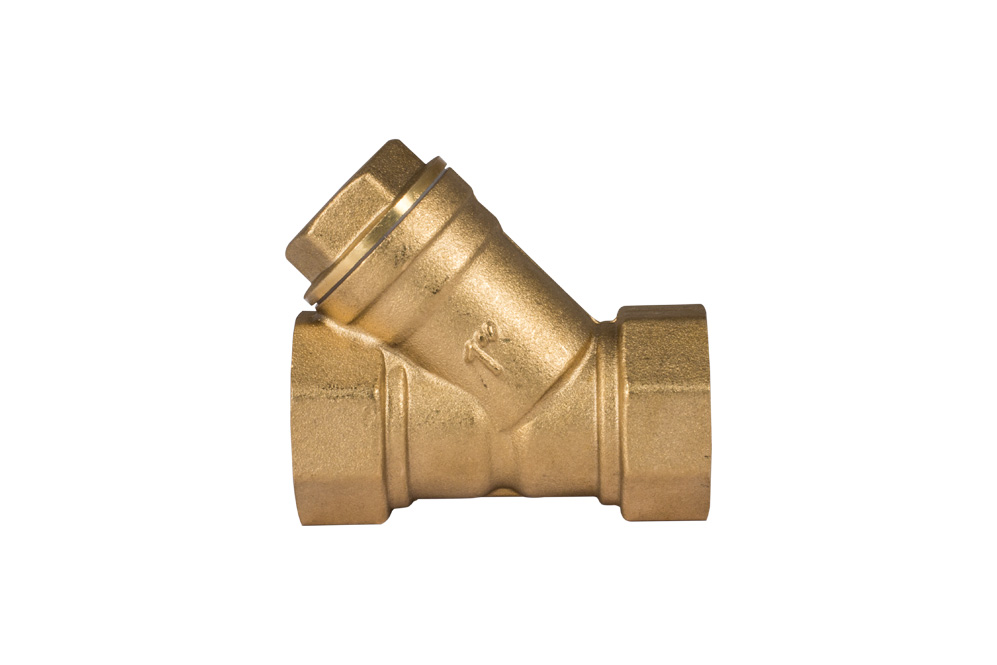

Kaldus messing
Need filtrid on varustatud väliskeermega ühendusega, mille läbimõõt on 0,5–2 tolli. Neid parameetreid kasutatakse autonoomsetes küttesüsteemides paigaldamisel.
Mudakollektori korpus on valmistatud messingist. Seadme mõlemas otsas on keermestatud ühendused, mis on ette nähtud seadme paigaldamiseks. Korpuse ja pistiku vahel on tihend. Töövedeliku voolu suund kuvatakse filtril endal.
Seade on paigaldatud tsirkulatsioonipumba ette. Klaasi puhastamiseks peate jahutusvedeliku toitekraanid kinni keerama ja asetama mahuti, kuhu jäätmed voolavad. Võrk puhastatakse polümeerharjaga ja pestakse sooja vee vooluga.
Malmist magnetiline
Nende filtrite ja kaldus messingist mudafiltrite erinevus seisneb materjalis, millest need on valmistatud. Nende seadmete osad on valmistatud malmist. Filtri osad on valmistatud mitmekihilisest võrgust.

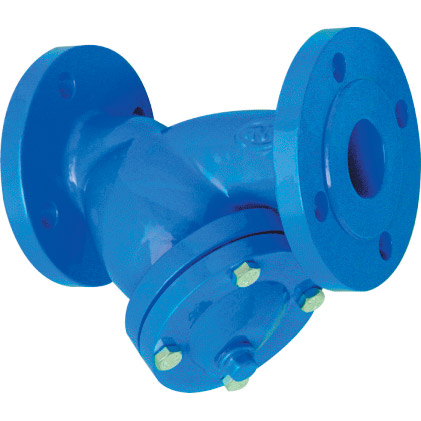

Äärikuga magnetitega
Kruvikorgi asemel on neil filtritel õhuke äravooluavaga äärikkork. Sel juhul saate regulaarselt prahi jahutusvedelikust tühjendada ja karteripaaki pesta ilma pistikut eemaldamata.
Tellimus

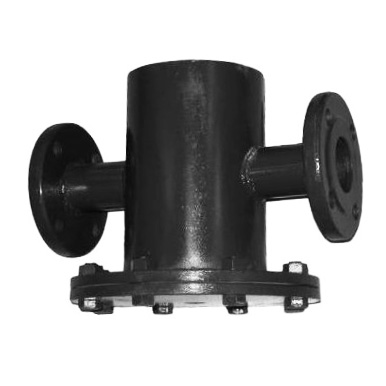

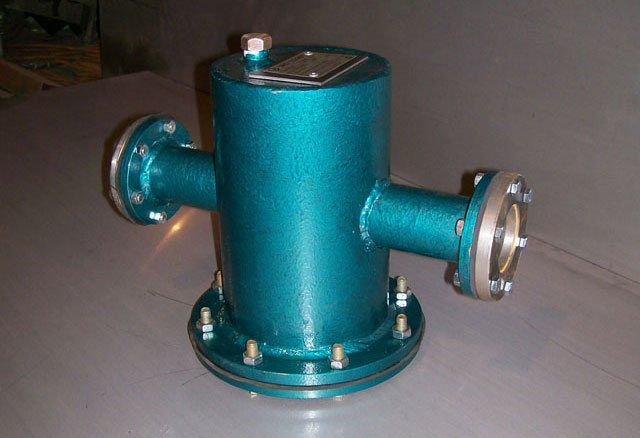

Neid mudakollektoreid kasutatakse paigaldamiseks piirkondadesse, mis ühendavad eramuid soojatrassidega. Sellistel filtritel on kõrge jõudlusomadused.
Paigaldusreeglid
Kõigil filtritel on läbipaistval paneelil töövedeliku suunanool. Kütteks mõeldud mudapüüdurite paigaldamine toimub käesoleva juhendi range järgimisel. Nende seadmete asukoha parimad valikud on järgmised:
- mõõteseadmed;
- tsirkulatsioonipumbad;
- süsteemi regulatiivsete struktuuride lähedal.

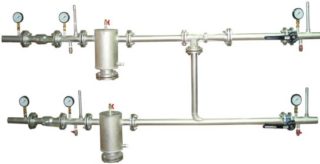

Horisontaalselt paigaldades asetseb seadme tila põhja, vertikaalse paigaldamisel aga küljele. Vastasel juhul ei eemaldata süsteemist kõrvalisi murde. Soovitatav on paigaldada mustusepüüduri ette tagasilöögiklapid ja sulgeventiilid ning nende taha rõhualandusventiilid rõhunäidikute juhtimiseks.
Küttesüsteemi porilõksude hooldus
Küttekatelde filtreid tuleks puhastada 2-3 korda aastas. Protseduuri sagedus sõltub mitmest konkreetsest tegurist, millest peamised on:
- seadmete mõõtmed;
- seadmete ja juhtventiilide arv;
- eelpuhastuse aste.

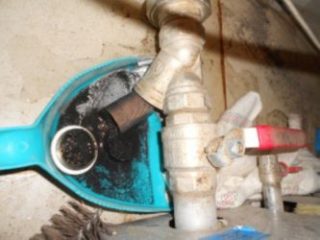

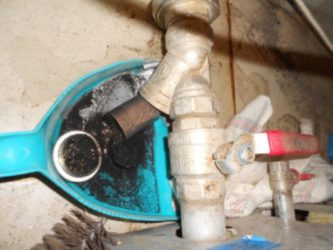

Sageli saate majapidamises kasutatava mustusepüüduri ise puhastada. Selleks peate sulgema ventiilid, keerake klaas lahti, eemaldage see ja puhastage filter ise põhjalikult.
Mudapanni paigaldamine on üks kohustuslikest kütteelementidest suure hulga komponentide ja juhtventiilidega. Filter suurendab süsteemi kasutusiga ja tõhusust.
