Radiaatorite ühendussõlmede tüübid ja nende otstarve

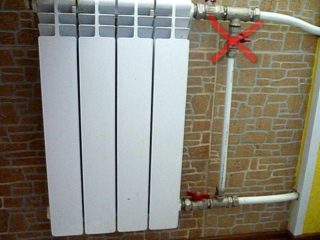

Akude ühendamine põhjameetodi abil hõlmab torude asetamist konstruktsiooni põhja, mõlemale või ühele küljele. Radiaatori alumist ühendusseadet kasutatakse kõige sagedamini eramajades kommunikatsioonide varjamiseks.

Vajadus ühenduspunkti järele

Soojusallikate ühendamine trassiga altpoolt eeldab torude olemasolu sisse- ja väljalaskeava juures. Ühte neist kasutatakse veevarustuseks, teist drenaažiks. Skeem on mõeldud:

• kütteelementide lihtne ühendamine;
• radiaatorite vahetamise lihtsus, kui on vaja remonti;
• ristmiku kompaktsus;
• koledate kommunikatsioonide varjamine;
• soojatrassi varustamine sond-toruga jahutusklapiga;
• alumise küttetoruga sektsioonakude paigaldamise lihtsustamine.

Süsteemi seintelt eemaldamisel moodustuvad madalamad L-kujulised konstruktsioonid.

Tehnoloogia plussid ja miinused

Alumise tüüpi ühendusega kütteradiaatori ühendamise seadme kasutamise optimaalne võimalus on kahetorusüsteem. Side välistab soojuskaod ja sellel on mitmeid eeliseid:

• akude ülemise ja alumise osa ühtlane kuumutamine;
• torude jadaühenduse lihtsus;
• ruumide kvaliteetne küte, mis võimaldab rakendada ainult kahetoru meetodit;
• radiaatori elementide maskeerimine põrandas või seintes;
• elementide kiire demonteerimine ja asendamine;
• polüpropüleenist, vasest, PEX-st, bimetallist, alumiiniumist, terasest torujuhtmete paigaldamise võimalus.

Madalama toiteallika puudused hõlmavad vajadust varustada iga aku õhuavadega ja tsirkulatsioonipumba olemasolul selle paigaldamise võimatust.

Küttesüsteemi ühilduvus põhjavarustusega

Madalama pakkumise korraldamine ei toimu loomuliku ringlusega sidepidamises. Põhjuseks vee suund – alt üles, vastu gravitatsiooni. Kahesuunalise süsteemi olemasolul on vaja tagasivoolutorule paigaldada ventiil. Element on tavalise jalaga võrreldes suurema läbilaskevõimega, mis võimaldab kasutada võimsaid tsirkulatsioonipumpasid.

Ühepoolse põhjaühenduse muudab keeruliseks radiaatorite hüdrodünaamiline takistus, mis on tingitud kahe vastassuunalise kanali olemasolust ja väikesest nimiläbimõõdust. Sulgemis- ja juhtventiile on raske valida - neid esindavad peamiselt kaugtermostaatidega mudelid.

Ühepoolsed pihustid on varustatud sisseehitatud möödaviiguga, mistõttu on veevoolu raske reguleerida. Eraldi gaasihoova ja termostaadipeaga sissepritseseadet ei saa ruumipuudusel paigaldada.

Ühendussõlmede tüübid

Allosas asuv H-kujuline seade hõlbustab seadistamist, radiaatorite väljalülitamist ja jahutusvedeliku väljalaskmist. Sõltuvalt kontuuri tugevdamise tüübist on mitut tüüpi konstruktsioone.

Monotube

Jahutusvedelik liigub mööda joont kütteseadmetesse. Veetemperatuuri languse tõttu soojeneb aku hästi ainult esimeses vooluringis, viimased jäävad külmaks. Temperatuuri erinevuse võrdsustamiseks kasutatakse möödaviigujuhtmestikku. Temperatuuri kompenseerimise süsteem jagab sisendvoolud kaheks osaks. Üks saadetakse radiaatoriseadmetesse ja hakkab korpust soojendama. Teine liigub sel hetkel järgmisse seadmesse.

Kahekordne toru

Radiaatorid soojenevad ühtlaselt ilma möödaviiguta. Alumise seadme olemasolul kasutatakse "binokli" kujundust reguleerimis- ja sulgemiskraanidega liitmike kujul. Üks toru läheb toite, teine ​​tagasivoolu.

Kombineeritud

Ühetoru- ja kahetorujaotuses kasutatakse põhiliini, mille sees on möödaviigukanal. Soojatrassil ühest torust avaneb möödaviik veidi, kahest torust sulgub täielikult.

Montaaži liitmike tüübid

Kommunikatsiooni saab ühendada alumise meetodi abil, kasutades kolme tüüpi liitmikke:

• Otsene. Neid kasutatakse radiaatorimoodulite ühendamiseks vertikaalses asendis põrandast väljuvate torudega.Otsene paigaldusskeem hõlmab liitmike olemasolu, millel on "Ameerika" (laiendusmutter) või surveadapteri ühendus.
• Nurgeline. Torud väljuvad seinast minimaalsel kõrgusel põrandapinnast. Nurgaliitmik on ühendatud Ameerika pistikuga, mis asub torude otstes.
• Kraanid süsteemi sulgemiseks ja temperatuuri reguleerimiseks. Liitmik on sisse ehitatud aku korpusesse ja tagab kiire ühenduse kahe toruga juhtmestikuga. Kasutades süvistatud otstega kuul- või ventiilventiile, saate reguleerida tagasivoolu, voolu ja radiaatoreid välja lülitada.

Terasest torustiku osad kinnitatakse metallplastist liitmutriga Eurocone tüüpi pistikuga.

Põhjaühendustega radiaatorite paigaldamise eripära

Radiaatorielementide ühendamiseks, olenemata meetodist, on vaja 5 cm kaugusele seinapinnast, 5-10 cm kaugusel aknalaudadest ja 8-10 cm kaugusel põrandast.

• L- või T-kujulised torud;
• taseme- ja torulõikur;
• spetsiaalsed multiflex-üksused;
• FUM lint;
• soojusisolatsioonimaterjal;
• pähklid

Tarne teostatakse kodu renoveerimise või põrandakütte ehitamise etapis seintes, kütteseadmete ja põranda vahel või põrandas. Tööde järjekord sõltub armatuuri kujust.

L-kujulised torud

Kütteelemente saab ühendada järgmiselt:

1. Nipli ja kuulventiili ploki paigaldamine.
2. Keermestatud klambri paigaldamine toru külge.
3. Toru laienemine, et vältida kummitihendi libisemist.
4. Elemendi paigaldamine nurgaklambrisse.
5. Konstruktsioonist väljumine kuulventiilide plokki ja selle kinnitamine.
6. Märgistuste läbiviimine klambri kinnitamiseks ja torude demonteerimiseks.

7. Puurige auk ja lööge kaasasolev tüübel isekeermestava kruviga sellesse.
8. Ühendustorude uuesti paigaldamine koos lakke kinnitamisega.
9. Peatoru tarnimine ühendustorudesse. Peate soojusisolatsioonikihi 2 varrukapikkust tagasi nihutama.
10. Hülsi kinnitamine ja toru laiendamine.

Konstruktsioon paigaldatakse lakke tüüblikonksude abil. Torude tasanduskihi alt väljahüppamise vältimiseks tehakse samm 0,5 m.

T-tükid

Ühendusprotsess viiakse läbi järgmiselt:

1. Keermestatud klambri paigaldamine toru külge.
2. Elementide põletamine.
3. Fikseerimise teostamine libiseva varruka abil.
4. Koostu maskeerimine dekoratiivsete ülekatetega, et see sobiks viimistluse värvi ja tekstuuriga.

Enne ühendamise alustamist pind krohvitakse ja tasandatakse.

Pärast paigaldustööde lõpetamist viiakse läbi käsitsi või termilise ventiili reguleerimine. Esimesel juhul kasutatakse enne ja pärast radiaatorit kolmekäigulisi või kuulventiile. Temperatuuri saab seadistada käsitsi või programmeerida. Madalamate akude jaoks sobivad kõige paremini termopeaga juhtventiilid.

Sõlme ühendusskeem

Alumise sõlme ühendamine toimub mitme skeemi järgi.

Möödasõidu kaudu

Möödasõitu rakendatakse järgmiselt:

• Sisseehitatud kanal reguleeritava ava läbimõõduga. Veetemperatuuri ühtlaseks jaotamiseks saab seda ühendada ühe toruga kommunikatsioonidega. Ekstsentriliste mutrite abil saate ühendada mis tahes teljesuunalise kaugusega torude käänakuid.
• Kaugelement sisselasketemperatuuri tõstmiseks koos järgneva võrdsustusega süsteemis. Toru ühendatakse sisseehitatud termostaadiga liitmiku kaudu. Jahutusvedelik suunatakse möödaviigu kaudu aku ülaossa ja voolab alla. Tagasivoolu reguleerimiseks on ülemisse ossa sisse ehitatud õhupuhur.

Bypass vähendab soojuskadusid 20%.

Läbi pihusti

Süstimise ehk alumise külje meetod nõuab spetsiaalsete seadmete olemasolu. Pihustid on valmistatud väljalasketoru korpusesse paigaldatud toru kujul. Skeemi eripäraks on kuuma jahutusvedeliku suund akusse läbi toru lähedal asuva sisselaskeava ja selle kaudu tagasivoolutorusse tagasi. Sissepritseseadme küljel on klapiregulaator, kruvi või automaatne termostaat.

Tichelmani juhtmestik

Asjakohane ühetoruküttesüsteemide jaoks. Põhiliin on varustatud vastava juhtmestikuga, mille toite- ja tagasivooluliinide kogukaugus on sama.

Voolu pikendajate kasutamine

Seade on paigaldatud alla ja sellel pole ülaosasid. Jahutusvedelik ringleb, liikudes aku keskele ja väljub seejärel lõpus. See tõuseb ja surub vett läbi väljalasketoru. Voolu pikendajaid gravitatsiooniliinides ei kasutata.

Adapteri kasutamine

Element keeratakse alt sisse ja roostevabast terasest toru on suunatud üles. Küttetorud ühendatakse adapteriga altpoolt.

Millised radiaatorid sobivad

Tootjad toodavad akusid põhjaühenduste jaoks, mille põhjas on väljalaske- ja sisselasketorud. Universaalsetel mudelitel on joonte jaoks 4 vahet, nii et need sobivad igal viisil. Küttetorud on paigaldatud kahe sissepääsu juurde, ülejäänud on peidetud pistikutega.Radiaatorite ühendamine on lubatud põhjameetodil külgmise sisendi all. Torude põranda külge, sisse või alla kinnitamiseks vajate spetsiaalset paigalduskomplekti.

Fikseerimine toimub altpoolt sulgudes. Element peaks olema veidi kaldu jahutusvedeliku tagurpidi liikumise suunas. Nii eemaldatakse süsteemist kiiresti õhutaskud.

Radiaatorite alumine ühendamise meetod sobib ühetoru- ja kahetoruliste küttesüsteemide jaoks. Spetsiaalsete liitmike ja seadmete abil rakendatakse tehnoloogiat korterites ja eramajades.
