Süsinikküttega põrandate paigaldus- ja ühendustehnoloogia

Elektriküttega põranda kontseptsioon sisaldab mitmeid kujundusi. Nende tõhusus ja energiatarbimise tase on erinev. Süsinikkiust põrandaküte soojendab pinna ühtlasemalt ja kulutab vähem energiat.

Süsinikkiust põrandakütte kirjeldus

Elektrisüsteemi aluseks on küttekaabel. Sisselülitamisel soojendab elektrivool juhet, see kannab soojust põrandapinnale ja viimane vabastab selle ruumi õhku. Sellel valikul on 2 puudust. Kaabli takistus praktiliselt ei muutu temperatuuri tõustes, mistõttu on võimatu reguleerida kuumutusastet kaabli pikkuses. Veelgi olulisem on see, et soojusülekanne toimub kahes etapis, mis suurendab elektritarbimist.

Esimene probleem on osaliselt lahendatud, kui asetate kaabli korrapäraste ajavahemike järel silmustesse. See pole päris mugav, kuna vastu võetakse ainult teatud suurusega mooduleid. Paigaldamise ajal tuleb need omavahel ühendada. Standardmuudatus ei lahenda teist probleemi.

Süsiniküttega põranda konstruktsioonil puuduvad järgmised puudused:

• Põrandasoojendi aluseks on süsinikvardad. Süsinik on amorfne süsinik, sellel on kõrge elektritakistus - elektrivoolu läbimisel muutub see väga kuumaks ja kiirgab soojuskiirgust vahemikus 5–20 mikronit. Infrapunakiirgus kannab soojust esemetele ja esemetele, mitte õhku – selline süsteem soojendab põrandat, mööblit ja ruumis viibivaid inimesi ning õhk soojeneb sekundaarselt. Küttekeha efektiivsuse tõstmiseks on kaasas grafiidist ja hõbedast valmistatud elemendid.
• Süsinikvardad monteeritakse plokkideks ja ühendatakse omavahel mitmesooneliste vaskkaablitega polümeerisolatsioonis. Sellise konstruktsiooni pindala on praktiliselt piiramatu.
• Temperatuuriregulaatorite rolli mängivad polümeeri sisestused. Kui õhutemperatuur jõuab läviväärtuseni - +18 kuni +22 C, suureneb materjali maht, mis toob kaasa elektritakistuse suurenemise. Sel juhul voolutugevus langeb ja varda küttetemperatuur langeb.

Süsinikkütteseadmed tekitavad soojuskiirgust. Samal ajal soojeneb õhk veidi ja säilitab loomuliku niiskuse.

Grafiitküttega põrandate peamised tüübid

Küttekehasid on 2 peamist tüüpi: kile ja varras. Nende hulka kuuluvad ka bimetallist ja amorfsed põrandad. Need 2 võimalust ei sisalda aga süsinikelemente. Kuigi nende tööpõhimõte on sama: infrapunasoojuse kiirgus.

Vardamatid

Varrasküttega põrand on traatmatt, laius 83 cm, varraste arv 1 joonmeetris on 10. Konstruktsioon laotatakse mis tahes ala ettevalmistatud alusele. Sektsioonid ühendatakse üksteisega ühenduskomplektide abil.

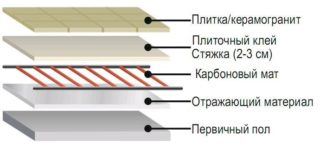

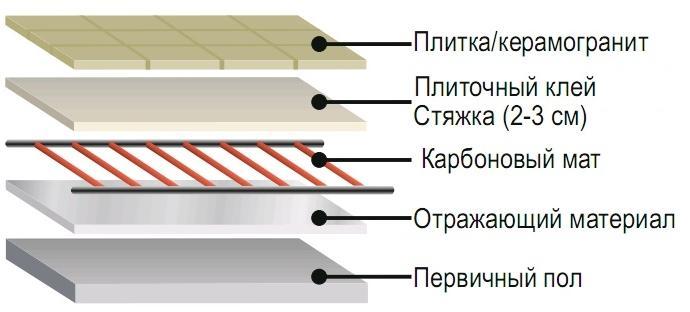

Varrasmatid asetatakse mis tahes, isegi kõige kapriissema materjali alla: plaadid, laminaat, puitpõrandad, parkett. Eeltingimus: küttekeha asetatakse betoonist tasanduskihi või plaadiliimi kihti. Aluspõrand on soojusisolatsiooniga.

Toote eeliseks on iseregulatsiooni võimalus. Süsinikkiust varda põrand ei karda survet, kuna selle disain hoiab ära traadi ülekuumenemise. Kui ala on ajutiselt kaetud mööbliga, väheneb soojusülekanne sellest. Samal ajal vähendavad vardad energiakulu ja jahutavad. Piirkondades, kus pind jahtub kiiremini, soojenevad elemendid rohkem.

Elektritarbimise taseme määrab küttetemperatuur - 110 kuni 180 W lineaarmeetri kohta.

Kilematid

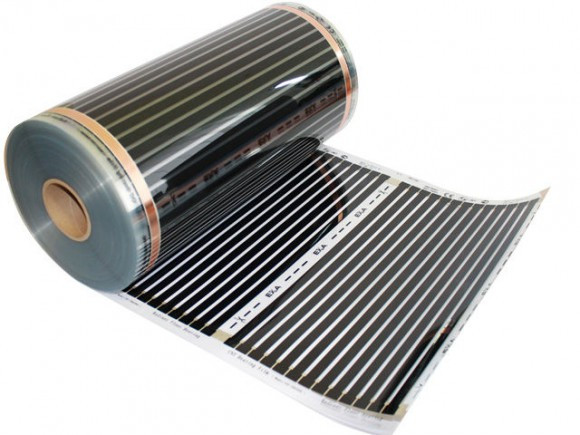

Toote disain on oluliselt erinev. Kütteelemendi aluseks on ikkagi süsinik või süsiniku ja grafiidi segu. Kompositsioon pihustatakse kuumakindlast polüpropüleenist valmistatud alusele, moodustades juhtivad teed. Alus kaetakse mõlemalt poolt kahe- või kolmekihilise kilega ja tihendatakse. Materjal talub kuumutamist kuni 120 C ja ei karda vett ega niiskust. Riba laius on 50–100 cm. Need on omavahel ühendatud vasest siinidega.

Süsiniku pealekandmiseks on mitu meetodit:

• Pidev kile - süsinikkiud kantakse kogu aluse alale. Kerise küttekiirus on võimalikult suur, energiakulu väiksem. Kui mõni piirkond on kahjustatud, siis süsteemi jõudlus ei muutu.

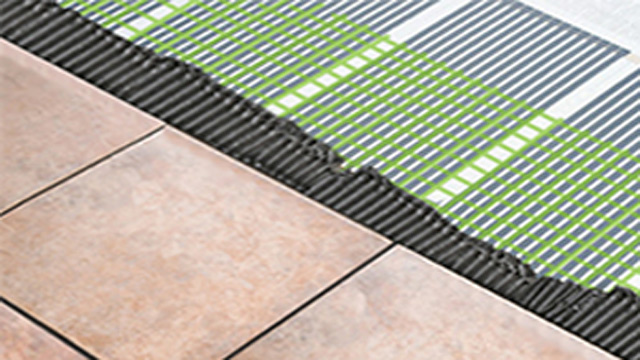

• Perforeeritud - pidevas kattes moodustuvad triibud ja ringid, kus puuduvad kütteelemendid. Modifikatsioon on ette nähtud paigaldamiseks tasanduskihti või plaatide alla.
• Perforatsioon kärje kujul on eelmise variatsioon.
• Triibuline - klassikaline versioon, milles aluspinnale moodustatakse erineva laiusega triibud. IR-kile võimsus sõltub nende suurusest.

IR-kile paigaldamine on äärmiselt lihtne ja mugav. See on väga õhuke - 0,23–0,47 mm, see on paigaldatud ilma tasanduskihita. Kilet saab lõigata igas suuruses tükkideks ja soojendada väikseimaid alasid ja isegi trepiastmeid. Kui mõni sektsioon ebaõnnestub, jätkab ülejäänud põrand tööd nagu varem ja kahjustatud killu saab igal minutil välja vahetada.

Filmiversioonil on aga palju piiranguid. Seda ei saa panna portselanist kivikeraamika või plaatide alla, kuna “märg töö” ja IR-kile ei ühildu. Erandiks on perforeeritud modifikatsioon. Kuid selle kasutamine on pigem sunnitud otsus. Põrandad, mis on valmistatud halvasti soojust juhtivatest materjalidest, nagu vaip või linoleum vildist aluspinnal, ei sobi. Sel juhul neelab soojus kate.

Kileküttega põrandaid saab lahti võtta, teise kohta transportida ja teise ruumi uuesti paigaldada.

Eelised ja miinused

Varrasmati ja IR-kile ühised eelised:

• 100-lähedane efektiivsus ei ole liialdus. Süsinik tekitab infrapunakiirgust. See soojendab põrandat, esemeid ja inimesi, mitte õhku. Vahepealse soojusülekande etapi kaotamine muudab süsiniku põrandakatte palju tõhusamaks.
• Süsteemid ei tekita elektromagnetkiirgust.
• IR-soojendi töötamise ajal on õhu kuumutamistemperatuur madal. Püsib niiske ja ruumis on mõnus mikrokliima.
• Kile ja südamikumatt on väga kerged. Need ei tekita põrandale koormust ega vaja paigaldusvarustust.

• Mõlemad süsteemid on tulekindlad.Kuid temperatuuril üle 120 C polümeeri osad sulavad.
• Ei karda vett, niiskust, kondenseerumist, auru. Vannitubade, köökide ja saunade kütteks on paigaldatud süsinikpõrand.
• Küttepind ei ole piiratud: trepiastmest kuni 100 ruutmeetri suuruse saalini.
• Kui materjal on ühes piirkonnas kahjustatud, ei muutu kütteseadme jõudlus teistes piirkondades. Remonti teostatakse igal ajal.

Sellel on ühine puudus: kõrged tegevuskulud.

Igal modifikatsioonil on selle disaini tõttu oma eelised ja puudused. Süsinikpõrand asetatakse mis tahes katte alla - alates parkettist kuni portselanist kivikeraamikani. Kõrge õhuniiskus või ruumi halb isolatsioon ei ole takistuseks. Süsteem on isereguleeruv, seega on välistatud elementide ülekuumenemine ja liigne elektrikulu.

Samal ajal asetatakse vardamatid tasanduskihi alla - paigaldamine hõlmab märgtööd. Süsteemi ei ole võimalik lahti võtta ja teise kohta teisaldada.

IR-kile on isegi õhem kui matid, seega asetatakse see otse viimistluskihi alla. Seda saab lahti võtta ja uuesti kasutada. IR-kile on säästlikum, tarbides 30% vähem elektrit kui tavaline küttekaabel.

IR-kile ei ole survekindel, seega ei saa sellisele põrandale mööblit asetada. See on kattematerjali suhtes selektiivne: seda ei soovitata asetada plaatide või portselanist kivikeraamika alla.

Peamised omadused

Süsinikvarraste ja kileküttega põrandate omadused sõltuvad teatud määral tootjast. Keskmised väärtused on toodud tabelis.

Energiatarve näidatakse maksimaalse küttetemperatuuri juures.IR-filmi puhul on see parameeter erinev. Varrasmati võimsus sõltub kütteelementide olemusest. Hõbeda lisamine grafiidiga suurendab süsteemi efektiivsust ja vähendab energiatarbimist.

Süsiniküttega põrandate paigaldamise omadused

Erinevat tüüpi põrandakütteseadmete paigaldamine on veidi erinev. Varrasmati paigaldamine on keerulisem. Tehnoloogiat tuleb absoluutselt täpselt järgida.

1. Valmistage põrandaküte paigaldamiseks ette: kontrollige varraste, soojustustorude ja juhtmete terviklikkust. Arvutage munemisala. Varrasmatte saab paigaldada mööbli alla, aga kui tegemist on statsionaarse riidekapi või klaveriga, siis pole seda mõistlik teha, kuna see ala ei vaja kütmist.
2. Aluspind puhastatakse ja tasandatakse.
3. Laotakse soojust peegeldav materjal. Parem on valida isolaator, mille sulamistemperatuur on vähemalt 100 C - näiteks isoloon. Soojusreflektor vähendab elektritarbimist kütteks 30–40%, seega ei saa seda tähelepanuta jätta. Asetage materjal kogu ruumi alale või vahetult süsinikpõranda alla.
4. Küttekeha töö sõltub temperatuurianduri näitudest. Paigaldage seade põrandale võimalikult lähedale, siis kajastavad selle andmed tegelikku küttetemperatuuri.
5. Lõuend lõigatakse vajaliku suurusega mooduliteks. Lõige tehakse ühendusjuhtmele. Paigaldamisel ühendatakse moodulid vastavalt paigaldusskeemile järjestikku või paralleelselt. Vardad ei tohiks üksteisega ristuda. Matid kinnitatakse teibi või tüübliga.

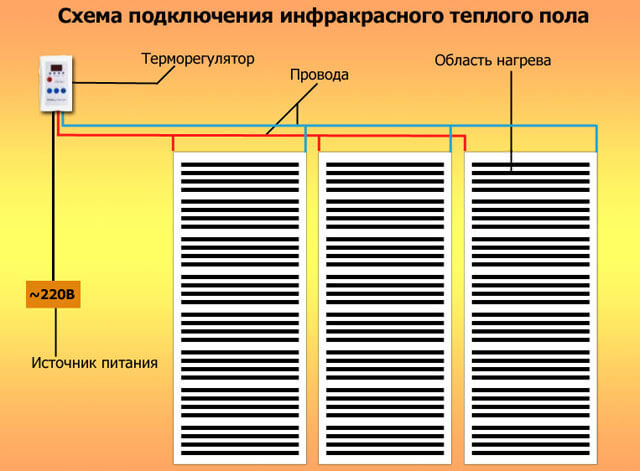

6. Paigaldatud on termostaat, mis on ühendatud sooja põranda ja võrguga. Kasutage juhistes toodud diagrammi. Kui küttekeha võimsus ületab 2 kW, ühendatakse see automaatse masina kaudu.
7. Kontrollige põranda funktsionaalsust.Alles pärast seda paigaldatakse 2–3 cm paksune tasanduskiht.

Betoon kõveneb 28 päevaga, varem ei saa sooja põrandat sisse lülitada.

Peamised tootjad

2019. aasta tootjate edetabelit juhivad järgmised ettevõtted:

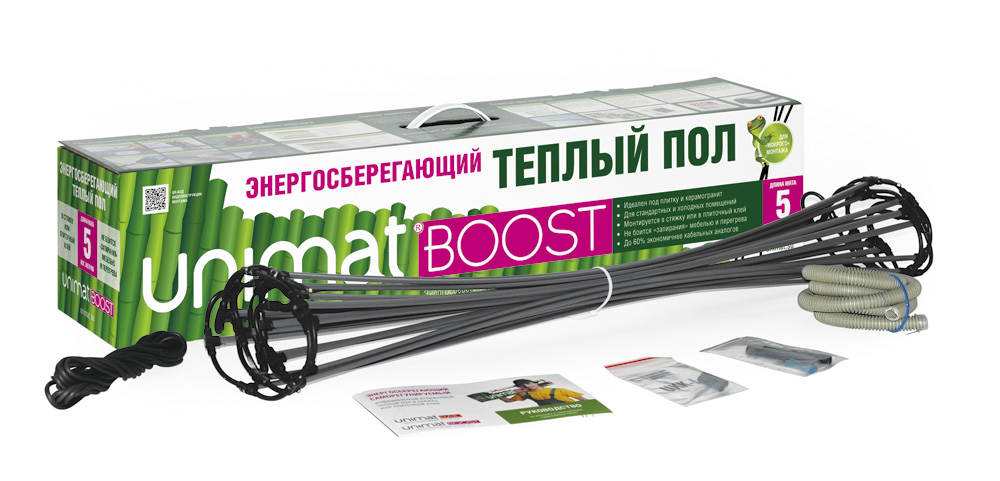

• Unimat Boos esitleb matte, mille varraste vahe on minimaalne.
  K-Techologies on GTMat, RHE (Venemaa) kaubamärk.
• GT on Lõuna-Korea ettevõte, mis toodab suure võimsusega süsinikkiust varrastega põrandaid.
• Devi on Taani ettevõte. Pakub igat tüüpi kilepõrandaid.
• CalorIQue LLC on Ameerika kaubamärk, mis on tuntud oma kõrgete ohutusnõuete poolest.

Mis tahes ettevõtte põrandakütteseadme valimisel peate hindama selle omadusi. Võimsushinnangud ja süsteemi disain on olulisemad kui kaubamärk.
