Vaatamata odavate energialiikidega töötavate moodsate kerisemudelite rohkusele on traditsioonilised puupliidid endiselt väga populaarsed. Nende hulgast paistab silma kavand nimega “Professor Butakovi ahi”. Seda saab kasutada nii maamajade kui ka kasvuhoonete, ladude ja garaažide ruumide kütmiseks.
Loomise ajalugu
Sellise ahju esimene näide valmistati 2002. aastal riigi põhjaosas, Novosibirski piirkonnas. Vaid kaks kuud pärast seda saadi vajalikud sertifikaadid ja 2004. aastaks väljastati leiutisele patent. Selle arendaja on küttetehnika valdkonna spetsialist E. Yu Zubkevitš, kes nimetas ahju oma sugulase professor S.E. Butakova.
Aasta hiljem sõlmis leiutaja lepingu ettevõttega Termofor, kes valdas toodete tootmist ja tootmist. Mitmel põhjusel peatati temaga koostöö 2008. aastal ja patendiomanik jäi tegevusest välja. Praeguseks on nende ahjude tootmine loodud tööstuslikus mastaabis.
Seade ja tööpõhimõte
Butakovi kujundused põhinevad keevitatud korpusel, millesse on sisse ehitatud torukanalid, mille sees toimuvad konvektsiooniprotsessid. Sel juhul siseneb külm õhk torusüsteemi kaudu sisse, soojendatakse seejärel korpuses ja väljub juba kuumana ülemise väljalaskeava kaudu. Seejärel levib see kogu soojendatavas ruumis, viies temperatuuri selles mugavale tasemele. Sellised torud võivad asuda konstruktsiooni korpuse esi- ja tagaküljel.
Nendes seadmetes kasutatakse kütusena puitu. Lisaks saab neid soojendada spetsiaalse briketiga, mida nimetatakse pelletiteks. Kere ülemist tasapinda saab kasutada vedelate toitude ja vee keetmiseks või soojendamiseks. See ise on värvitud räniorgaanilistel elementidel põhineva värviga ja kaetud kuumakindlate õlidega, mis kuumutamisel kergelt põlevad. Seetõttu tuleb esimene tulekamber korraldada väljaspool ruume, selle kestus on vähemalt 1-2 tundi. Põlemislõhn ei levi enam kõikidesse järgnevatesse põletustesse.
Disain põhineb konvektsiooni põhimõttel - sooja õhu omadusel ülespoole tormata. Buleryani tüüpi pliiditooted toimivad sarnaselt, erinevus seisneb selles, et neil puudub rest. Selle tuntud kujunduse võttis Yu Zubkevitš oma leiutise väljatöötamisel aluseks.
Uute toodetega varustatud malmrest kaitseb tulekolde põhja usaldusväärselt läbipõlemise eest, kuna see võtab suurema osa termilisest mõjust. Kui see konstruktsioonielement läbi põleb, on see kergesti asendatav uuega. Lisaks tagab resti olemasolu tule ühtlase jaotumise kogu tulekoldes ning õhuvarustuse reguleerimise võimaluse.Seda suurendades on võimalik kiirendada kogu ruumi soojendamise protsessi. Läbi malmresti langevad põlemisjäägid otse tuhakambrisse, kust need seejärel eemaldatakse.
Pliiti saab puhastada otse töötamise ajal, mis võimaldab kasutada suure tahmasisaldusega kütust. Lisaks kiirendab intensiivne põlemine selle kõrvaldamise protsessi. Selle protseduuri juhtimiseks on tuhakamber varustatud ventiiliga, mis võimaldab reguleerida sissepuhkeõhu annust.
Selle klassi ahjusid kasutatakse eranditult hõõgumisrežiimil ja need ei ole ette nähtud pikaajaliseks tööks temperatuuril üle +350°C.
Klassikaline valik
Butakovi ahjul on läbimõeldud disain, mis sobib peaaegu iga interjööri ja seadega. Tootevalik sisaldab järgmisi esemeid:
- Gümnaasiumiõpilane ja õpilane;
- insener ja dotsent;
- Professor.
Keskkooli õpilane
Mudelit iseloomustab asjaolu, et selle peamine eesmärk on toiduvalmistamine. Ülemises osas on 49 kg kaaluv pliidiplaat, mida teistel mudelitel pole.
Korstna toru väljalaskeava asub samas korpuse osas, võttes ruumis vähe ruumi. Lisaks loetletud eelistele on sellel mudelil ka puudusi. Üks neist on see, et vertikaalsest torust voolab kondensaat ja tahm tagasi ahju. Sellise korstna puhastamine on väga ebamugav, kuna enne seda tuleb see täielikult lahti võtta.
Toote omadused:
- Deklareeritud võimsus on 5 kW efektiivsusega 85%.
- Lubatud köetava ruumi maht on 50-100 m³.
- Ahju korpuse mõõtmed on 400x500x500 mm kaaluga 34 kg.
- Küttekolde maht on 60 liitrit ja korstna toru läbimõõt 115 mm.

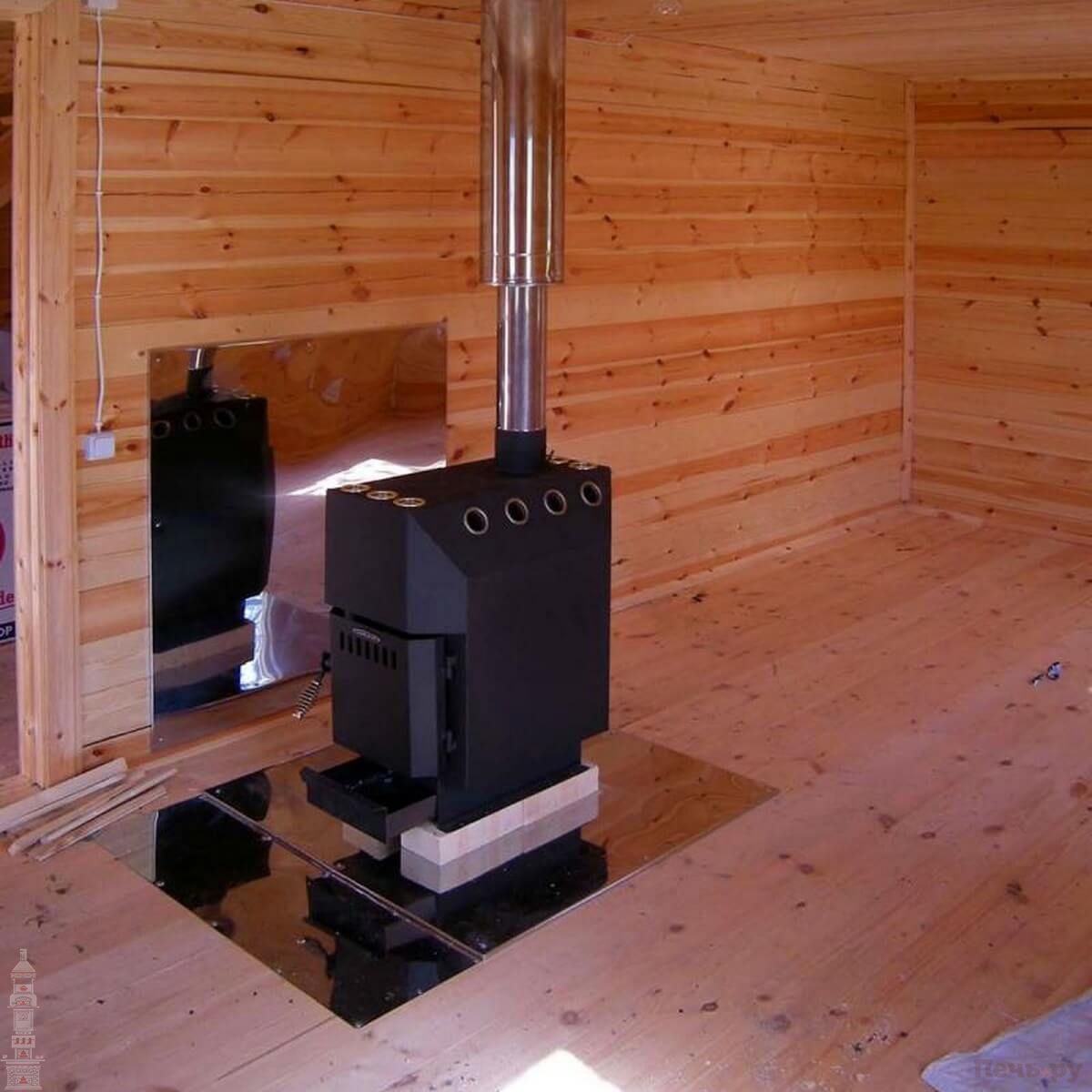

Üliõpilane
Mudelit peetakse üheks kõige levinumaks mudeliks, mis sobib optimaalselt suvilatesse ja hästi isoleeritud häärberitesse. Selle nimetuse all olevad küttekolded eristuvad suure toru läbimõõdu ja suhteliselt õhukeste seinte poolest, mis parandavad soojusvahetust väliskeskkonnaga.
Korstna väljalaskeava, mis on paigaldatud tee abil, asub korpuse tagaküljel. See disain võimaldab teil seda puhastada pliidilt eemaldamata. Selleks eemaldage lihtsalt tee põhi, kuhu koguneb suurem osa kondensaadist ja tahmast. Sellel kereosal on ventiil, mis võimaldab reguleerida tõmbejõudu, samuti spetsiaalne liitmik, mis on mõeldud kondensaadi ja mustuse eemaldamiseks.
Mudeli omadused:
- Võimsus – 9 kW kasuteguriga 85%.
- Köetava ruumi suurus on 150 m³.
- Kaaluga 57 kg on ahju mõõdud 370x545x650 mm.
- Küttekolde maht on 74 liitrit ja väljalasketorude läbimõõt 120 mm.
Studenti mudeli sordid erinevad ainult maksumuse poolest: puidupõletus terasuksega, kivisüsi metallipõhise uksega ja klaasiga malmuksega.
Insener
Professor Butakov's Engineer tüüpi ahjud kuuluvad võimsamate ja populaarsemate mudelite hulka, mis sobivad ideaalselt eramajadesse ja töökohtadesse. Sarnaselt Studentile sisaldab disain suurendatud läbimõõduga ja õhukeste seintega konvektiivtorusid.
Selle omadused:
- Tootja deklareeritud võimsus on 15 kW kasuteguriga 85%.
- Köetavate ruumide maht on 250 m³;
- Küttekolde maht on 120 liitrit.
Selle toote toru läbimõõt on 120 mm.
Dotsent
Docenti ahi on eelmiste mudelite edasiarendus, mis eristub oma võimaluste ja võimsuse poolest.Reeglina kasutatakse seda häärberite, suvilate, aga ka tööstus- ja laopindade kütmiseks.
Tehnilised kirjeldused:
- Elektriline ekvivalentvõimsus – 25 kW.
- Kasutegur – 85 protsenti.
- Lubatud köetavate ruumide maht on 500 m³.
- Küttekolde maht on 250 liitrit.
Ahjul on 150 mm korstna toru.
Professor
Professor tüüpi ahjud on võimsaimad agregaadid kogu esitletavast mudelivalikust. Nende parameetrid:
- Maksimaalne võimsus – 40 kW.
- Nende abiga köetava ruumi suurus on 1000 m³.
- Kaalub 57 kg, selle mõõtmed on: 670x1110x1250 mm.
Professor pliiditoru keskmine läbimõõt on 200 mm. Üksikute modifikatsioonide maksumus ulatub 32 000 rublani.
Ahju ja korstna ohutu paigaldus
Korstna paigaldamiseks inseneri Butakovi ahjule peate tutvuma paigaldusjuhistega, mis kirjeldavad üksikasjalikult kõiki paigaldustoiminguid. Samuti on olemas skeem torude ühendamiseks seadme väljundkollektoritega. Nende paigaldamisel pööratakse erilist tähelepanu tuleohutuse küsimusele, mis väljendub eelkõige sobiva asukoha valikus.
Butakovi katel paigaldatakse reeglina otse elu- või tööstusruumide põrandale. See asetatakse tasasele pinnale, mis on kaetud raudlehega kümnemillimeetrise asbestpõranda peale. Selle alusel on kinnitusavad, mis võimaldavad vajadusel korpust põrandale kinnitada. Paigaldamisel on oluline jälgida, et ahju kamin ja korpus oleks seintest ja põrandast vähemalt 380 mm kaugusel.Kui vajalikku vahet ei ole võimalik tagada, on soovitatav seinapinnad soojustada 25 cm kõrgusel katla ülaosast. Selleks võite kasutada ühte järgmistest meetoditest.
- katta 25 mm paksuse tugevdatud soojusisolatsioonikrohvi kihiga;
- asetage kaitstud pindadele 10 mm asbestitükk, mille peal on terasleht.
Põranda isoleerimiseks tulekolde ukse ees on vaja paigaldada vajaliku suurusega metallleht.
Samuti on oluline määrata korstna toru paigaldamise täpne asukoht lae piirkonnas lae pinnal. Pärast selle märgistamist tehakse valitud alale nelinurkne auk, mis on isoleeritud basaltvillaga metalllehtede peale. Vastavalt joonistele on Butakovi ahi ühendatud valmis korstnaga spetsiaalse tee abil, mis tagab küttepuude põlemisjääkide (tahma) ja kondensaadi settimise sellesse. Erilist tähelepanu pööratakse toruühenduste kvaliteedile, mille jaoks on kõik gaasi väljalaskesüsteemi ühenduskohad suletud kuumakindla hermeetikuga.
