Eramu sundtsirkulatsiooniga kütteskeemid

Kui valite sundringlusega ühekorruselise maja kütteskeemi, sisestatakse süsteemi pump. Pump vastutab vee liikumise kiiruse eest ja selle töö sõltub elektrist. Maja kütmine on võimalik ilma tsirkulatsioonipumbata, kuid torustiku kalle tuleb säilitada, et energiakandja saaks loomulikult liikuda.

Sunniviisilise tsirkulatsiooniga kütteskeemi eelised ja puudused

Jahutusvedeliku kiirus suureneb organiseeritud toitesüsteemis, veekulu suureneb ja kollektorite läbimõõtu saab vähendada.

Süsteemi eelised:

• radiaatorid soojenevad kiiremini, puudub inerts;
• torujuhtme harud tehakse pikemaks ja asetatakse mugavatesse kohtadesse;
• on korraldatud kollektorite minimaalne kalle, mis on vajalik ainult jahutusvedeliku tühjendamiseks;
• paisupaak asub katlaruumis;
• Võimalik ühendada sooja põranda kütteharu.

Tsirkulatsioonisüsteemi puuduseks on selle sõltuvus elektrivarustusest. Pumba seiskamine toob kaasa radiaatorite kiire jahtumise ja katla ülekuumenemise. Hädaolukorra vältimiseks kasutatakse varuvarustusvõimalusi. Elektripumbad on töötamise ajal mürarikkad.

Ühekorruselise eramaja jaoks

Elamutes paigaldatakse ühe- või kahetoruline küttesüsteem, mille veevarustus korraldatakse pumba abil. Skeemielementide paigaldamise tööjõukulud vähenevad, kuna pole vaja ehitada ebamugavat ülemist juhtmestikku.

Torude jaotus kollektori ahela järgi tagab akude samaaegse kuumutamise, isegi kui need asuvad katlast kaugel. Pump asetatakse soojussõlme ette tagasivooluharule. Seal peate ühendama ka paisupaagi, mis on suletud süsteemis vajalik.

Sunniviisilise süsteemi elemendid

Paisupaak võib olla avatud või suletud (paisupaak). Kompensaatoriga suletud süsteemi kasutatakse sagedamini, kuna avatud ahelas vesi aurustub. Atmosfääri hapnik siseneb sellisesse süsteemi ja põhjustab sisemiste terasdetailide korrosiooni.

Sundringlusega eramaja küttesüsteemi elemendid:

• gaasi-, tahke- või vedelkütuse katel;
• membraani paisupaak;
• sobiva võimsusega tsirkulatsioonipump;
• patareid;
• torud;
• ühendused ja adapterid;
• erineva otstarbega ventiilid, kraanid;
• tuulutusavad;
• filtrid;
• kinnitusvahendid.

Pumbaseadmed peavad tagama energiakandjate liikumise, seetõttu valitakse see võimsuse järgi. Liiga tugev pump tekitab lisamüra ja raiskab elektrit.

Suletud liinis on ette nähtud ohutusgrupp, mis asetatakse soojussõlme toiteharu väljalaskeava juurde. See koordineerib rõhku ja vabastab ülerõhu hädaolukorras ning tavarežiimis eemaldab torustikust õhu.

Toimimispõhimõte

Pumba konstruktsioonis on roostevabast terasest korpus, mille sees asub rootor ja tiivikuga võll. Elektrimootorit käitab rootor. Energiakandja imetakse ühelt poolt sisse ja teiselt poolt pumbatakse põhiliini. Pump surub vett, kui torustikus on takistus.

Sundsüsteemides reguleeritakse kütet ruumi ja patareide rühma kaupa. Keerukas süsteem sisaldab mitmesuunalisi kraane ja ventiile, automaatseid regulaatoreid ja termostaatilisi seadmeid, mis muudavad teie kodu kütte juhtimise lihtsamaks.

Küttetrassi jagamine sektsioonideks ei mõjuta kütte kvaliteeti ruumidesse valitakse konvektorid ja radiaatorid ning saab ühendada vesiküttega põrandakontuurid. Korraldatud energiavarustusega saate teha põhiahelast palju harusid ja ühendada erinevad korrused eraldi.

Küttevõimalused

Eramajas saate kasutada ühte küttesüsteemi või kombineerida mitut tüüpi. Valiku määrab kliima, hoone seinte materjal ja majanduslik otstarbekus.

Selle tulemusena valitakse optimaalne süsteem, mis vastab nõuetele:

• kasutab mugavat ja soodsat kütust;
• odav hooldada ja kasutada;
• eraldab arukalt vastuvõetud soojust maja kõrge energiatõhususe tingimustes.

Omanik kaalub erinevaid süsteemivõimalusi olenevalt hoones (suvila või elamu) viibimise kestusest. Sel juhul võetakse arvesse katla võimsust, selle efektiivsust ja kodu korruste arvu.

Ühetoruline

Sellised skeemid ei näe ette jahutusvedeliku tagasisaatmist ja vastuvõtmist. Vertikaalset ühetorukütet on lihtsam paigaldada, see nõuab vähem kulutusi ja on ökonoomne süsteem. Radiaatorid on ühendatud jadamisi, töötamise ajal puudub kütte koordineerimise võimalus.

Ühe toruga skeem nõuab kõrget veesurvet, seega paigaldatakse võimsamad pumbad. Pumba võimsuse suurendamine toob kaasa suuremad tegevuskulud, suurendab lekete ohtu ja nõuab regulaarset energiakandja täiendamist.

Ühetoruküte põhineb top-spill põhimõttel, kui paisupaak asetatakse pööningule või ruumi kõrgeimasse punkti lae alla. Kui selline süsteem on paigaldatud kahekorruselisesse majja, on igal astmel temperatuuri ühtlustamiseks vaja täiendavat automatiseerimist.

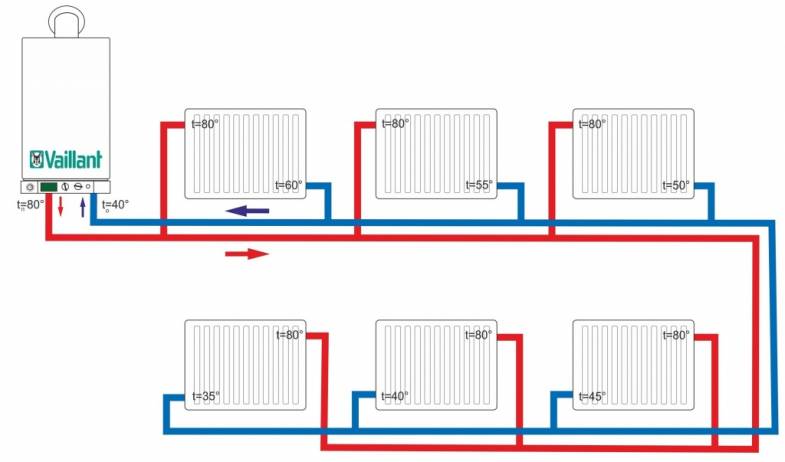

Kahe toruga

See disain soodustab ühtlast soojusjaotust. Üks liin varustab kuumutatud energiakandjat, teine ​​võtab selle tagasi. See tüüp võimaldab reguleerida reguleerimisventiili abil ruumide temperatuuri, mis sobib igas suuruses ja erineva korruste arvuga hoonetele.

Kahe toruga süsteem on:

• horisontaalne;
• vertikaalne.

Horisontaalset skeemi kasutatakse sagedamini, kuna hooned on pikad ja selle harude püstikud on paigaldatud majapidamisruumidesse, trepikodadesse ja koridoridesse. Ühe astme akud on ühendatud ühise tõusutoruga.Vertikaalses versioonis kasutatakse suuremat arvu torusid, paigaldamine on kallim, kuid torustike ja radiaatorite õhutaskute tekkimine on välistatud.

Koguja

Selles süsteemis jaotab pump energia ühtlaselt üle maja ning iga radiaatori temperatuuri on võimalik reguleerida. Kollektor ühendatakse akudega torujuhtme abil, väljalaskeava ja põhiliini sissepääsu juures märgitakse väike kütte erinevus. Süsteem kasutab erinevatest materjalidest torusid, enamasti paigaldatakse metallplastist torud.

Saksa insener Tichelman töötas välja vastupidise tagurpidi toimimise süsteemi ja muutis samal ajal tagasisööda põhimõtet. Tema meetodi järgi sai esimesena kuuma energiat saanud soojusvaheti tagasivooluringis viimaseks ja tagasivoolu esimene sai soojendatud vee viimasena. Selle tulemusena ringles vedelik kogu süsteemis ja radiaatorid soojendati ühtlaselt. Tehnika võimaldas süsteemi erinevates punktides võrdselt soojendada ning juhtimisautomaatika kasutamisest loobuda.

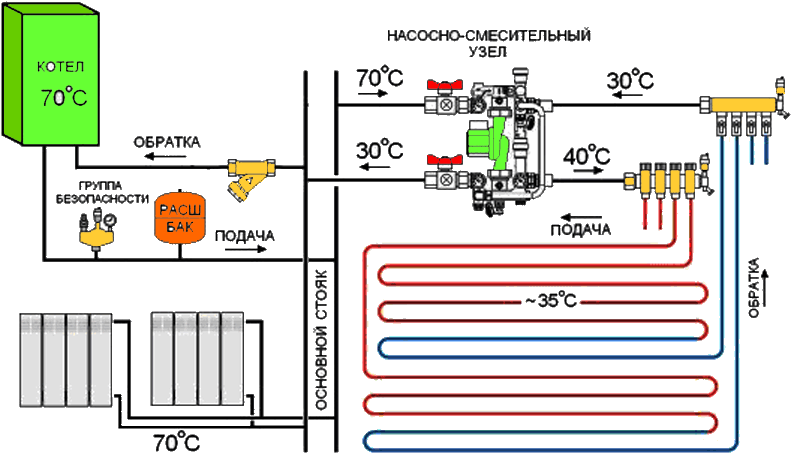

Vesiküttega põrandad

Süsteem kuulub madalatemperatuuriliste küttetüüpide hulka, kasutab energiakandjat, mille temperatuur on 2 korda madalam kui radiaatorikontuuril (+30 - 35°C ja +70°C). Ruumi köetakse torudest soojuse ülekandmisega ümbritsevasse ruumi. Oksa alla asetatakse madala soojusjuhtivusega materjalid, kollektorite kohale aga energiat hästi edasi kandvad kihid.

Vesi ammutatakse üldküttesüsteemist, vee temperatuuri reguleeritakse automaatselt sooja põrandaliini sissepääsu juures.Seda tüüpi küte toimib ruumis täiendava või peamise küttena. Alati ei ole võimalik põrandaküttega põrandaid paigaldada treppidele ja vestibüülidele, seetõttu paigaldatakse radiaatoritega haru.

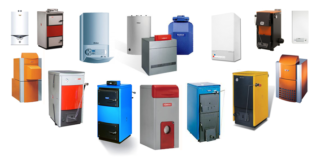

Küttekatla valimine

Ühekorruselise eramaja jaoks on optimaalne küttesüsteem katel, mis vastab nõutavatele omadustele ja parameetritele. Seadme võimsus on arvestatud küttevajaduse rahuldamiseks kohaliku kliima karmides tingimustes ja tagatakse väike reserv (10 - 20%). Vee sundringluse tingimustes on seadme soojusvahetis lihtsam vee keetmist ette näha.

Katla valimisel arvessevõetavad parameetrid:

• torujuhtme pikkus ja läbimõõt;
• vedeliku liikumise kiirus.

Elektriseadmed ei vaja korstnat ning neid on lihtne kasutada ja juhtida. Vedelkütuse katlad kasutavad diislikütust, need paigaldatakse juhul, kui puudub juurdepääs gaasitrassi ja elektrita. Gaasiseadmed on peaaegu 10 korda ökonoomsemad kui kaks esimest tüüpi, kuid vajavad kütusevarustust. Tahkekütusekatlad töötavad koksil, kivisöel, puidul ning automaatika reguleerib jääkide ja eralduvate gaaside põlemist.
