Era- ja munitsipaalmajade ning korterite kütmiseks kasutatakse ühetorulist vesiküttesüsteemi. Selle valivad majaomanikud, kes soovivad paigaldada vooluringi, mis ei nõua suuri investeeringuid. See on tulusam variant võrreldes muud tüüpi juhtmestikuga, näiteks kollektori või kahetoruga. Sellise süsteemi valimisel on kasulik eelnevalt tutvuda selle tööpõhimõtte, eeliste ja puudustega, seadme valikute ja ühendusviisidega.
Toimimispõhimõte
Iga veesüsteem töötab soojusvahetuse põhimõttel mööda ahelat ringleva jahutusvedeliku ja köetavas ruumis oleva õhu vahel. Akude veevarustus sõltub ruumi paigutusest, kus need on paigaldatud. Vesi tarnitakse horisontaalse magistraaltorustiku või vertikaalsete püstikute kaudu.Süsteemi juhtmestiku tüübid rakendatakse, võttes arvesse jahutusvedeliku vooluringi läbimist, ja need jagunevad kahte tüüpi:
- gravitatsiooniline, kui jahutusvedelik liigub raskusjõu toimel;
- sundringlusega.
Mis tahes süsteemi stabiilseks tööks on vajalik, et jaotustoru läbimõõt ületaks radiaatori ühenduste suurust. See reegel ei kehti ülemise täidisega vertikaalsete püstikute puhul, milles jahutusvedelik voolab raskusjõu mõjul allapoole.
Erinevus ühe- ja kahetorusüsteemi vahel
Ühetoruküttesüsteem töötab ühe toruga ühendatud seadmete abil. Selles olev jahutusvedelik tuleb igasse seadmesse järjestikku tarnida. Kahe toruga skeemis on kaks toru, mis on ette nähtud toite- ja tagasivoolu äravooluks, jahutusvedelik läheb toru kaudu akudesse ja läheb tagasivoolu abil küttekatlasse. Peamine erinevus ühetorujuhtmestiku vahel on see, et radiaatorid on ühendatud ühe jaotusliiniga.
Ühetorusüsteemi plussid ja miinused
Iga korteri või eramaja ühetoru küttesüsteem soojeneb kiiremini, kui võrrelda seda kahetoruga. Kui järgite paigaldusreegleid, on süsteem hästi tasakaalustatud ja ruumid köetakse ühtlaselt. See skeem valitakse selle esteetilise välimuse tõttu, kuna juhtmestiku jaoks on vaja ainult ühte toru. Lisaks peamistele eelistele saate ühe toruga tüübi paigaldamisel ühendada kraani akuga, mis võimaldab teil selle eemaldada, ilma et peaksite kogu küttesüsteemi välja lülitama.Seda tüüpi vooluahel on soovitatav paigaldada väikestesse eramajadesse, võrreldes kahe toruga meetodiga.
Ühe toruga skeemi puuduste hulgas märgitakse raskusi ruumide temperatuuri reguleerimisel. Sel eesmärgil peate kasutama polüpropüleenist või radiaatori regulaatoritest valmistatud termoventiile. Lisaks reguleerimisele peate looma tugeva rõhu ja paigaldama vooluringi maksimumpunkti võimsad pumbad koos paisupaakidega. Kui maja on kahekorruseline, peab soojuskandja tulema ülalt. Suurtes majades on mõnikord vaja suurendada akude sektsioonide arvu, mille tõttu peavad need suurendama oma pikkust ja kulutama lisapingutusi paigutamiseks.
Paigaldusmeetodid
Ühetoruküte eramajas võib olla avatud või suletud, vertikaalne või horisontaalne, alumise või ülemise juhtmestikuga, loodusliku või kunstliku jahutusvedeliku tsirkulatsiooniga.
Loomuliku ja sunnitud tsirkulatsiooniga süsteemid
Loodusliku tsirkulatsiooni süsteemi peetakse kõige levinumaks. Varem paigaldati seda tüüpi ühetoru standardküte kõikidesse ühekorruselistesse majadesse, sealhulgas ahiküttega majadesse. Tema plaanis on lae all asuv paisupaak, kuhu boilerist vesi voolab. Seejärel voolab see raskusjõul torude kaudu gaasi- või automaatradiaatoritesse.
Tänapäeval paigaldatakse enamikus mitmekorruselistesse ja eramajadesse sisseehitatud tsirkulatsioonipumpadega automaatkatlad.
Kui teil on vaja paigaldada keeruka automaatikaga boiler, paigaldatakse selle pump eraldi, et vältida kütuse ülekuumenemist äärmuslike temperatuurideni. Sunniviisilise tsirkulatsiooniga skeemid võimaldavad ellu viia keerukamaid projekte, mida kasutatakse sageli sooja põranda paigaldamiseks ja ühendamiseks. Sunniviisiline ringlus on asjakohane mitmekorruseliste hoonete või pööninguhoonetega majade puhul.
Avatud või suletud küttesüsteem
Laialt levinud avatud süsteemides tõuseb veetase paagi sees pärast ülekuumenemist ja väheneb jahutamisel. Neid täiendavad paagid torudega liigse auru ja atmosfäärirõhu vabastamiseks. Gaasil, graanulitel või kütteõlil töötavad automatiseeritud seadmed on varustatud kompaktsete paisupaakidega, mis kompenseerivad minimaalse rõhupaisumise.
Kuna rõhk ise sõltub temperatuurist, lülitub tõrgete puudumisel boiler ise välja, rõhk selles langeb. Kui katel töötab turbakütusel, kivisöel või puidul, ei saa selles põlemisprotsessi kiiresti peatada, mis võib põhjustada vee ülekuumenemist.
Avatud või suletud süsteemi konstruktsioon peab tingimata sisaldama paisupaaki, polüpropüleenpumpa, auru väljalaskeklappi ja automaatse vee lisamise vooluringi. Tahkekütuse katelde puhul kasutatakse sageli suletud süsteeme.
Horisontaalne ja vertikaalne paigutus
Ühetoru ja üheahelalise skeemi valikuvõimalus sõltub täielikult hoone tüübist, hoone korruste arvust ja muudest teguritest.Väikeste majade puhul peetakse ideaalseks võimaluseks vajaliku läbimõõduga torude horisontaalset paigaldamist. Hoonetes, mille pindala on üle 60 ruutmeetri. ja ruumide arvuga üle kolme, on soovitatav kasutada horisontaalskeemi, kui räägime ühekorruselisest hoonest, ja vertikaalset kahekorruselise hoone jaoks. Teisel juhul paigaldatakse juhtmestik teisele korrusele, seejärel venitatakse ülalt alla ja viiakse seejärel boilerisse.
Vertikaalset skeemi ühetoruküttesüsteemis kasutatakse peamiselt mitmekorruselistes majades, kus vesi läheb pööningule või ülemisele korrusele ja voolab alla eraldi püstikute kaudu, seejärel läbib radiaatoreid. Seda skeemi nimetatakse Leningradiks.

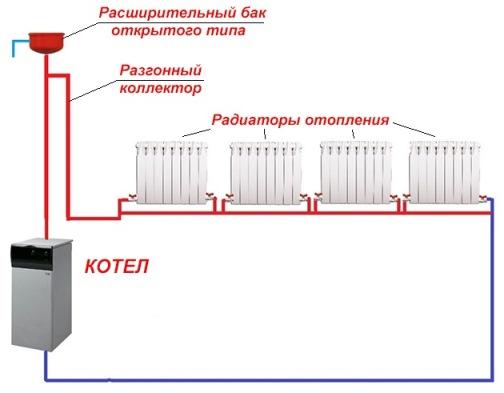

Horisontaalse ühenduse korral on torud horisontaalselt paigutatud ja kütteseadmed ühendatakse üksteise järel. See meetod on asjakohane ühekorruseliste hoonete jaoks, kuna see põhjustab palju vähem raskusi.
Radiaatori põhiliiniga ühendamise võimalused
Akude ühendamiseks põhiliiniga kasutatakse erinevaid võimalusi ja vooluringe. Jahutusvedeliku tarnimise efektiivsus sõltub meetodist, seega on nii oluline valida sobivaim.
Diagonaal
Diagonaalühendust peetakse kõige tõhusamaks, kui tootjad kasutavad seda skeemi kütteseadmete katsetamisel. Teised valikud eraldavad soojust halvemini. Samuti on diagonaalmeetod üsna universaalne, mis võimaldab seda kasutada nii ühe- kui ka kahetorulistes ahelates.
Külgmised
Võrreldes diagonaaliga, on külgühenduse olemasolul kütteefektiivsus veidi madalam, umbes 2%, kui akul pole rohkem kui 10 sektsiooni. Kui radiaator on pikk, ei soojene selle kaugemad servad täielikult või jäävad külmaks.Probleemi kõrvaldamiseks paigaldatakse paneeliakudesse voolupikendajad - spetsiaalsed torud, mis viivad jahutusvedeliku keskele. Sarnaseid seadmeid saab soojusvõimsuse parandamiseks paigaldada alumiiniumist või metallisulamitest valmistatud akudesse.
Madalam
Kõige vähem efektiivseks peetakse põhja- või sadulaühendust, mille soojuskaod ulatuvad 12-14%ni; Pealegi on see valik kõige esteetilisem, kuna torud asetatakse põrandale või selle alla. Soojuskao probleem lahendatakse ruumitemperatuuri tõstmiseks võimsamate patareide ostmisega.
Ideaalselt valitud ühendusskeem välistab soojuskaod ja aitab vältida liigset kütusekulu. Eramu või mitmekorruselise maja ühetoruküttesüsteem on tulus ja taskukohane valik neile, kes soovivad säästa raha ja varustada ruume soojaga.
