Pidevat ja katkematut sooja veevarustust peetakse 21. sajandi mugavuse kõige olulisemaks tingimuseks. Katla ühendamine korteris, maamajas või maamajas võimaldab teil probleemi lahendada. Seadmed on disaini ja otstarbe poolest erinevad, seetõttu on oluline valida õige küttekeha. Paigaldusnõuanded aitavad teil kõike ise teha.
Üldine informatsioon
Katel on teadus- ja tehnikasõnastiku järgi seade vee soojendamiseks alla keemistemperatuuri.
Kodus on kütteks kasutatavateks energiakandjateks looduslik või vedelgaas ja elekter.
Automaatikaseadmed hoiavad vee temperatuuri etteantud vahemikus. Inimeste osalus protsessis on minimaalne.
Olemas on lao- ja voolustruktuurid, otsene ja kaudne küte. Seinale või põrandale kinnitamiseks on olemas mudelid.
Seadmeid on lihtne kasutada, kuid boiler peab olema õigesti paigaldatud - sellest sõltub seadme jõudlus ja kasutaja ohutus.
Valik toidutüübi järgi
Koduvee soojendamise seadmete peamised energiakandjate tüübid on tsentraliseeritud magistraalt pärit elekter ja gaas. Mõnel juhul kasutatakse balloonides veeldatud gaasi.
Katla tüübi valimisel õige otsuse tegemiseks hinnake:
- gaasitoru olemasolu majas või uue gaasivarustusvõrkudega liitumise maksumus;
- ventilatsioonisüsteemi sobivus gaasiseadme tööks, võime korraldada põlemisproduktide eemaldamist läbi ehituskonstruktsioonide väljaspool kodu;
- lubatud elektritarbimine korteris või majapidamises;
- kodusisese sisendkaabli ja elektrivõrgu seisukord.
Kui gaas on juba ühendatud, esitatakse projekti muutmise avaldus koos lisaseadme paigaldamise lubamise sooviga. Protsess on aeglane ja kulukas.
Kui boiler ei ole korralikult paigaldatud ja ei tööta, võivad gaasiseadmed põhjustada plahvatusi ja tulekahjusid. Metaan on sissehingamisel surmav. Kõik tööd peavad tegema litsentseeritud organisatsioonid või ettevõtjad.
Kaasaegsed läbivooluga gaasiküttekolonnid nõuavad koaksiaaltoru hoonest välja viimiseks seina või lakke auku. Kaasaegsesse korterisse ei ole võimalik paigaldada gaasiboilerit ventilatsioonišahtide konstruktsiooni tõttu.
Pudelgaasiboilerid on autonoomsed, kuid nõuavad eriteadmisi seadmete muundamisel maagaasilt vedelgaasiks. Seda saavad teha ainult spetsialistid.
Elektriboilerite paigaldamine ei nõua tarniva organisatsiooni heakskiitu, kuid on olulisi piiranguid:
- sisestusmasina reiting;
- juhtmestiku seisund;
- maanduse olemasolu või tehniline võimalus seda ise teha.
Võimsad läbivooluga elektrisoojendid tarbivad kuni 7 kW. Toite andmiseks peavad sisendkaitselüliti ja juhtmestik taluma kuni 30 A voolu.
Vanade elektrivõrkudega dacha kogukondades on selliste mudelite ühendamine ja tõrgeteta töö tagamine võimatu. Väiksemad seadmed suudavad soojendada ainult nõude pesemiseks ja duši all käimiseks piisavalt vett – vannis jooksmine võtab liiga kaua aega.
Ebakvaliteetse toiteallika tingimustes valitakse järk-järgult soojenevad salvestustooted.
Otseküttega akumulatsioonikatlad ei sobi joogivee valmistamiseks. Paaki pole võimalik nõutavasse seisukorda loputada, nii et ülejäänud vesi võib sisaldada patogeenseid baktereid.
Võimalikud disainivalikud
Küttekeha valik sõltub ülesannetest. Elektriboiler on veemahuti, mille temperatuuri hoitakse kindlaksmääratud vahemikus. Sõltuvalt vajaliku vedeliku mahust valitakse boiler, mis mahutab 5 kuni 300 liitrit vett.
Väikesed küttekehad on kompaktsed, ei võta palju ruumi ja neid saab riputada seinale. Tooted on võimelised ühe inimese jaoks valmistama väikese koguse vett nõude pesemiseks, pesemiseks ja kiireks duši all käimiseks. Seadmed sobivad suvilatesse või korteritesse kuuma vee varundamiseks linnades ennetavate seiskamiste ajal.
Kolmeliikmeline pere võib hommikuste/õhtuste hügieeniprotseduuride jaoks vajada kuni 50-100 liitrit mahtu.
Läbivooluküttekehade võimalused sõltuvad otseselt võimsusest. Nõude pesemiseks ja sooja duši all käimiseks piisab majapidamises kasutatavast boilerist kuni 1,5 kW. Kui vajadused on suuremad, ostetakse seade võimsamaks.
Kaudne või otsene küte
Vee soojendamise meetod võib olla otsene või kaudne. Otsekütteseadmete näideteks on gaasiboiler või läbivooluboiler. Tööpõhimõte on lihtne – põlev gaas mõjub soojusvahetile, mille kaudu vesi voolab. Otseküttega elektrisoojendites voolab vesi ümber kuuma kütteelemendi.
Kaudküttekateldes on vahelüli. Selliste toodete eeliseks on vee kiire kuumutamine tarbijatele jaotamiseks. Puuduseks on seadmete suur võimsus.
Töö skeem:
- gaasi/elektrivool soojendab jahutusvedelikku akumulatsioonipaagis;
- Sees on soojusvahetustoru, mille sisu soojendab jahutusvedelik.
- Seadmetel endil pole kütteelemente.
Ühendusskeemid
Katla paigaldamist saab teha igaüks, kellel on minimaalsed oskused majapidamistööriistadega töötamisel. Parem on kaaluda kõiki peensusi, kasutades seinale paigaldatava elektriküttekeha paigaldamise näidet. Voolutüüp on paigaldatud samamoodi.
Tinglikult jagunevad kõik etapid üldehitus-, toru- ja elektripaigaldustöödeks.
Asukoha valimine ja paigaldus
Enamik tootjaid soovitab kinnitusdetailide kandevõimet 4 korda suuremaks. Kui seade kaalub veega täidetuna 10 kg, peavad ankrud või poldid kandma 40 kg koormust.
Tootekomplekt sisaldab alati osi paigaldamiseks.
Katel riputatakse põhiseintele standardsete kinnitusdetailide abil. Puidust ja õõnestellistest vaheseinad puuritakse läbi. Klambri kinnitamiseks kasutage sobiva pikkuse ja läbimõõduga keermestatud naaste või polte. Kipsplaadist seintesse on paigaldatud lisatoed. Hea võimalus oleks veesoojendi paigaldamine kööki või tualetti, kui vannituba on eraldi.
GOST R 50571.11-96 Võimaldab paigaldada veesoojendi otse vanni kohale, kui kõik elektriohutustingimused on täidetud. Kuid parem on paigutada elektriseade väljaspool tsooni - vastas- või külgnevale seinale. See muudab juhtmestiku nõuete täitmise lihtsamaks.
Toruühendus
Seinaboileri põhjas ja põrandakatla küljel on liitmikud külma vee (tähistatud sinisega) ja väljavoolu (punane) ühendamiseks. Neid ei saa ühendamisel segi ajada.
Asustatud piirkondades saab veevarustust korraldada erineva kvaliteediga, mistõttu ei ole veehaamrid ja järsud rõhutõusud veetorustikus haruldased.
Ühendusmeetodeid on kaks:
- turvagrupi paigaldamisega;
- ilma spetsiaalsete kaitseseadmeteta.
Teist võimalust kasutatakse juhul, kui kaitse on veesoojendi sisse ehitatud või seadmete tehnilised omadused võimaldavad sellel töötada kõrge rõhu all.
Ohutusseadmete maksumus on katla hinnaga võrreldes väike, kui hävimise tõttu on vaja asendada. Parem on installida GB - see ei suurenda hinnangut palju.
Skeemi kasutatakse juhul, kui boiler toimib varuveeallikana juhul, kui kuuma veevarustus on välja lülitatud. Kui maja ei varustata sooja veevarustusega, on punasega tähistatud toru välistatud.
Tööalgoritm pärast küttekeha seinale paigaldamist:
- Külma- ja soojaveetorudesse lõigatakse peale sulgventiile (1) teesid, millega boiler ühendatakse.
- Asustatud piirkondades, kus peaveetorustikes on rõhulangus, on soovitav paigaldada külmaveevarustustorusse reduktor (2).
- Teedest tehakse vajaliku pikkuse ja konfiguratsiooniga oksad.
- Veesoojendi ventiilid on vajalikud seadme eemaldamiseks õnnetuse korral või selle väljalülitamiseks kuuma veevarustuse töötamise ajal.
- Pärast külma vee ventiili paigaldage tagasilöögiklapp (4). Selle eesmärk on takistada vee voolamist akumulatsioonipaagist põhiliini, kui külma veevarustus on välja lülitatud.
- Suure võimsusega katelde jaoks on soovitav paigaldada vee äravooluklapp. Kui teil on vaja tagasilöögiklapi liitmikku tühjendada, võtab tühjendusprotsess kaua aega.
- Lõpuks ühendage kütteseade. Kui seade eemaldatakse, on soovitatav kasutada ühendusmutriga kiirühendust (Ameerika).
- Viimane samm on küttekeha täitmine veega ja ühenduste kontrollimine. Keermestatud ühenduste lekked kõrvaldatakse.
Ühendusskeem koos ohutusgrupiga on sarnane eelmisele, kuid peale tagasilöögiklappi on lisaks paigaldatud FAR - 6 baari kaitseklapp. Sellest juhitakse läbi surveliitmiku kanalisatsioonisüsteemi metallplasttoru.
Kui vesi kuumeneb ülemäära, suureneb rõhk akumulatsioonipaagis, FAR vabastab ülejäägi, vähendades seeläbi rõhku.
Ventiilide sulgemisega seatakse katla töörežiim. Kui sooja vett tarnitakse tsentraliseeritud võrgust, on kuulventiilid (3) suletud.Seega on boiler skeemist välja jäetud.
Kui tsentraliseeritud STV on välja lülitatud, sulgege "kuuma" toru (1) sisselaskeklapp ja avage katla sulgeventiilid (3). Sel juhul satub külm vesi elektrikerisesse ja peale kraanikausi, kraanikausi või vanni kraani avamist voolab see tarbijani. Sama skeemi kasutatakse juhul, kui korteris või eramajas pole sooja veevarustusvõrku.
Elektriühendus

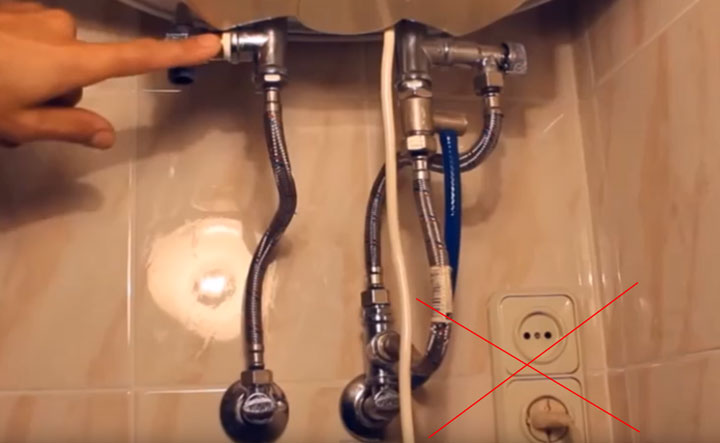

Mis tahes võimsusega boilerid ei ole ühendatud ühise pistikupesaga - nende jaoks on vaja eraldi kolmejuhtmelist toiteliini.
Pistikuga pistikupesa asemel kasutage ühendust läbi automaatse kahepooluselise lüliti. Seade katkestab samaaegselt faasi- ja nulljuhtme liini. See on vajalik elektrilöögi eest kaitsmiseks.
Katla elektriliin peab olema varustatud rikkevoolukaitse või rikkevoolukaitselülitiga. Minimaalne kaugus vannist lülitusseadmeteni on 60 cm.
Seadmed on disaini ja kaitsefunktsioonide poolest sarnased.
Jääkvooluseade võrdleb faasi- ja nulljuhtme kaudu voolavaid voolusid. Töörežiimis peaksid need olema võrdsed. Kui lekib maapinnale, näiteks läbi inimkeha, siis voolud erinevad ning kaitseseade lahutab katla võrgust sekundi murdosa jooksul. Lisaks kaitsele elektrilöökide eest lülitab diferentsiaalkaitselüliti lühise korral koormuse välja.
Seadmed valitakse voolutugevusega 30 mA, mis tagab kaitse elektrilöögi eest.
Ühendamiseks valige kaabel (mitte traat), mille ristlõige vastab katla võimsusele. Küttekeha tootja märgib andmelehel alati minimaalsed lubatud väärtused.
Elektriboilerid tuleb ühendada maandusega. Selleks on korpusel terminal.
Kui majas on kahejuhtmeline võrk, ühendatakse katlaga paneelist eraldi juhe kolme juhiga. Ühendus tehakse objektil asuvas elektrikilbis.
Jaotusplaadiga töötamiseks võtke kindlasti ühendust fondivalitsejaga. Töid peavad teostama vastava vahegrupiga elektripersonal.

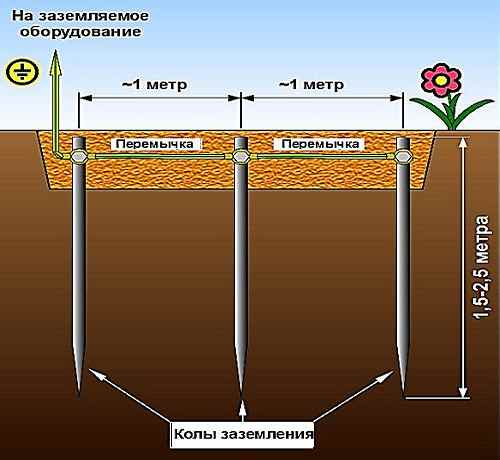

Maandus
Interneti-ressurssidest leiate katelde "alternatiivsed" maandusskeemid. Ärge mingil juhul tehke surmavaid vigu:
- Ühendage kolmas (neutraalne) juhe väljalaskeavast veetõusutoru või akude külge. Kui korpusele satub faas, voolab tõusutorusse ohtlik pinge - vee sisselülitavad naabrid puutuvad kokku elektrilahendusega. Meetod ei tööta, kui torud on plastikust.
- Ühendage pistikupesas null- ja maandusjuhtmed.
- Ühendage mitu seadet järjestikku maandusega.
- Ühendage mitu maandusjuhet ühte siiniterminali.
Katla isepaigaldamine majja või korterisse ei ole tehniliselt keeruline ja on ohutu, kui on täidetud regulatiivsed nõuded. Sel juhul kestab boiler pikka aega ilma riketeta.
