Eramute ja maamajade kütmiseks kasutatakse laialdaselt autonoomseid kütteseadmeid. Levinud võimalus on kahe toru ja väikese generaatoriga, mis võib töötada erinevat tüüpi kütusel. Kahe toruga küttesüsteemi jaoks on erinevad skeemid. Üks levinumaid on Tichelmani skeem. Seda iseloomustab stabiilne töö ja radiaatorielementide ühtlane kuumutamine.

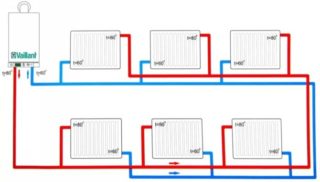

Tichelmani kütteskeem
Süsteemil on teisi nimetusi: seda nimetatakse sageli seotuks, mis iseloomustab jahutusvedeliku liikumist mööda kahte selles sisalduvat ahelat. Lisaks nimetatakse seda skeemi tagurpidi liikumisega tagastamiseks. Paigalduse üks peamisi omadusi on sama pikkusega toite- ja tagasivoolutorud. Kuna süsteemi eri elementide hüdraulika on identne, saavad välised radiaatorid sama palju soojust. Sel juhul algab tagastamine neist esimesest ja pakkumine lõpeb viimasega.
Ühekorruseliste eramajade sisekonstruktsioon on sageli selline, et need ei sobi küttetorude seintele riputamiseks.Tavaliselt asetatakse need põrandakatte alla ja kaitstakse soojusisolatsiooniga. Tichelmanni küttekontuuri, eelkõige jaotuselemendi suletud ringi paigaldamine on sel juhul lihtsustatud.
Kõrgete aknaraamidega ruumides on levinud põrandasiseste konvektorite kasutamine. Võrreldes radiaalse konstruktsiooniga sobib Tichelmanni küttekontuur nende elementide ühendamiseks paremini tänu väiksemale kütusekulule ja töökindlusele.
Kahekorruselises majas on paigaldatud ühine püstik ja kaks rõngast esimesele ja teisele korrusele. Arvestada tuleb sellega, et nende energiakaod on väga erinevad ning sellest lähtuvalt valida radiaatorid ja kasutatavate torude läbimõõdud. Eraldi struktuuride kasutamine võimaldab neid omavahel tasakaalustada. Kahekorruselises majas on mugav paigutada kaks kraani katlaruumi kõrvuti.
Eelised ja miinused
Seda tüüpi paigaldiste eelised hõlmavad kogu võrgu ühtlast kuumutamist ja võimalust reguleerida soojusülekannet radiaatorite abil. Ahel on töökindel, tõrkeid esineb selles harva, eriti kui võrrelda teiste suure hulga kütteelementidega süsteemide tööga. See teeb sellest hea võimaluse eramajas kasutamiseks.
Disaini peamiseks puuduseks on ruumide sisemiste omadustega seotud piirangud. Skeem hõlmab mööda hoone perimeetrit kõndimist ja katla juurde naasmist. Paljudes hoonetes pole seda lihtne korraldada - uksed, trepiastmed ja muud takistused takistavad seda. Samuti tähendab paksude torude paigaldamine konfiguratsiooni maksumuse suurenemist.
Süsteemi installiprotsess
Töö Tichelmani kütte paigaldamisel algab katla paigaldamisega, mis tuleks asetada ruumi, mis ei ole madalam kui 250 cm Seadme võimsus sõltub köetavast pinnast: 10 m2 pinna jaoks on vaja 1000 W.
Pärast seda peate tegema järgmist.
- Riputage radiaatori sektsioonid. Olles määranud vajaliku arvu elemente, märkige nende tulevane asukoht - tavaliselt asetatakse need akende alla. Kinnitage radiaatorid kronsteinidega.
- Venitage metall-plasttorud, mille kaudu toide ja tagasivool lähevad. Seda materjali soovitatakse selle paigaldamise lihtsuse ja kõrgete temperatuuride vastupidavuse tõttu. Läbimõõt peaks olema 20-25 mm (peatorude juures) ja 16 mm (akuühendus).
- Paigaldage tsirkulatsioonipump tagasivoolutorule katla kõrvale. Selle ette tuleb asetada filtreerimisseade. Pump paigaldatakse kolme kraaniga möödaviigu kaudu.
- Paigaldage paisupaak ja turvaosad, mis vastutavad süsteemi ohutuse eest.
Lihtsaim ja odavam vee valmistamise meetod on kaudse boileri kasutamine Tichelmani ahelas. Automaatkatlad on tavaliselt kergesti ühendatavad ja juhitavad kütteseadmega. Vastasel juhul peate katla sisselülitamiseks looma torustiku.
Kommunaal- ja kõrvalhoonetes peetakse vastuvõetavaks ümbersõidutorustiku paigaldamist otse uste kohale. Sel juhul tuleb konfiguratsiooni kõrgeimasse punkti asetada õhu väljalaskeseade ja selle põhja tuleb paigaldada äravoolumehhanism.
Seotud ahela torud ja pumbad
Kuna erasektori hooneid iseloomustab kompaktne planeering ja pikkade kütte põhiteede puudumine, ei ole kõrge hüdrauliline takistus sellistele süsteemidele iseloomulik. Et määrata, millise läbimõõduga torujuhtmetel peaks olema, võite kasutada tabelit, mis kirjeldab selle parameetri seost vajaliku energiaga.
Kahe toruga süsteem
Väikestes ruumides (150 m2 või vähem) ei ületa soojuskadu 15 kW. Sel juhul on soovitatav valida 2 cm siseläbimõõduga tooted ja ühendada 25-40 pump. Konstruktsioonides, mis soojendavad suuri alasid, kus kulutatakse 15-30 kW, kasutatakse põhiradadel indikaatorit 25 mm. Silmuskonfiguratsioonide ja harude puhul on seda veidi vähendatud. Radiaatori elementide ühendamiseks ja viimasega varustamiseks kasutage parameetri minimaalset väärtust 16 mm. Selle paigalduse jaoks sobib pump 25-60.
Tee-seda-ise Tichelmani silmus
Sellise konstruktsiooni ise paigaldamisel peate pöörama tähelepanu järgmistele punktidele: kasutatavate torude tüüp ja mõõtmed, kaasatud komponentide võimsuste valik ja nende torustik. Arvestada tuleks ka sellega, et kõrguste erinevustega konfiguratsioon (ukseava kohale paigaldatud torudega) nõuab õhu eemaldamist ja äravoolu. Mõnikord valivad nad sellise paigalduse korraldamise asemel ummikahela, mida iseloomustab pikem teepikkus.
Tarne sisaldab komponente, mis vastutavad süsteemi ohutuse eest. Nende hulka kuuluvad manomeeter, õhutusventiil ja automaatne õhuvabastusseade. Avatud konfiguratsioon hõlmab tee vertikaalset marsruutimist enne kõrvalehoidmise algust, kusjuures laiend on paigutatud kõrgeimasse punkti.Seejärel suunatakse magistraal ülejäänud võrgukomponentidele.
Tagasiteel paigaldatakse pump, mille võimsusest peaks piisama hüdrotakistuse neutraliseerimiseks. Katla torustik sisaldab mõlemale torule ja paisupaagi lähedusse selle kõrvale monteeritud sulgeliitmikke. Need on kinnitatud ka pumba külgede ja selle lähedal asuva toitetoru külge.
Hüdrauliline arvutus
Ahela oluliseks komponendiks on hüdropump, mis tekitab tagasivoolul toiterõhu ja vaakumi. Arvutusandmed näitavad, et mõlema parameetri väärtused vähenevad, kui kaugus pumbast suureneb jahutusvedeliku liikumise suunas. Kui mõõta andmeid sajameetrise toru kohta, selgub, et 10 m võrra eemaldades on toiterõhk 90% nimiväärtusest ja vastupidine vaakum 5%. Vahemikus 20 m on need parameetrid vastavalt 75% ja 20% ning radiaatorielemendi langus mõlemal juhul on 95%. 50-60 m kaugusel nihkuvad numbrid keskele (vastavalt 45 ja 40, 40 ja 45) ning radiaatori langus on 85%. Pumbast kaugenedes muutuvad proportsioonid jätkuvalt vaakumi suurenemise suunas; rõhu vähenemine 70 m kaugusel on 90% ja 80 m ja rohkem - 95%. Seega on keskmises osas rõhukadu veidi suurem kui alguses ja lõpus. Proportsionaalselt muutuvad indikaatorid võimaldavad hoida radiaatori rõhulangusi ligikaudu võrdselt.
Õige paigalduse, peatoru ristlõike erinevuste ja radiaatorite sama kõrguse korral toimib süsteem katkematult. Kaasatud patareide võimsus on üksteisega võrdne.
