Kaheahelalise süsteemiga maja kütmise skeem

Kahekontuuriline küte on kõige tõhusam ja usaldusväärsem viis eluruumi soojendamiseks. Seda kasutatakse erineva korruste arvuga majades. Küte kahel kontuuril ühest boilerist võimaldab reguleerida temperatuuri eraldi ruumis, muutmata temperatuuri teistes ruumides. Peamine omadus: jahutusvedeliku otse- ja tagasivooluahelate eraldamine. Esimese kohaselt juhitakse boilerist soojendatud vesi küttesüsteemi, teise järgi suunatakse jahutatud jahutusvedelik tagasi soojussõlme.

Peamised eelised

Sellel küttel on järgmised eelised:

• radiaatoritesse tarnimisel ei kao jahutusvedelikku;
• väikese läbimõõduga torude kasutamise tõttu vähenevad finantskulud;
• sama vedelikuvarustuse temperatuur süsteemi kõikidele elementidele;
• paigalduse kõrge efektiivsus;
• usaldusväärsus;
• temperatuuri reguleerimise saate seadistada eraldi akule;
• ruumi kokkuhoid suurte konstruktsioonide puudumise tõttu, mis on väikemajade jaoks oluline;
• kaheahelalise seadme maksumus on küttekatla ja katla koguhinnast palju madalam.

Kahe ahelaga seadme valimise peamine kriteerium on ruumi ja materiaalsete ressursside märkimisväärne kokkuhoid.

Ehitusseade

Eramu populaarsel kahekontuurilisel küttesüsteemil võib olla erinev hoone paigutus, kuid põhikomponendid jäävad samaks:

• boiler jahutusvedeliku soojendamiseks;
• paisupaak veekoguse täiendamiseks kütmise ajal;
• pumpamisseade kuuma vedeliku ringluse tagamiseks läbi ahelate;
• radiaatorid, mille abil viiakse soojus tõhusalt köetavasse ruumi;
• kontrollivad elemendid.

Kahekontuuriline küttesüsteem tagab maja sooja vee ja soojuse ühest allikast. Tsirkulatsioonipumba paigaldamine suurendab oluliselt tehnovõrgu efektiivsust.

Kahekontuurilises süsteemis on võimalik kasutada üheahelalist boilerit, kui viimasega on ühendatud kaudküttega boiler.

Kahekontuuriliste küttesüsteemide tüübid

Kuna kasutusel on palju kahetorulisi küttesüsteeme, millest igaühel on oma eripärad, tasub põhiahelatest aru saada.

Horisontaalne ja vertikaalne

Paigutuse tüüp määratakse kaheahelalise küttesüsteemi paigaldusmeetodi alusel.

Vertikaalne skeem sobib paremini mitme korruse konstruktsioonide jaoks, horisontaalne - suure pindalaga ühekorruseliste hoonete jaoks.

Esimese paigaldamine hõlmab mitmeid eraldi püstikuid ja akusid. Teisel on üks või kaks tõusutoru, samuti mitu samal tasapinnal asuvat kütteallikat.

Alumine ja ülemine juhtmestik

Oluline eripära on paagi ja kütteseadme asukoht. Ülemise juhtmestiku korral asetatakse need konstruktsiooni katuse alla, alumise juhtmestiku korral keldrisse.

Süsteemid, mis on seotud vee vastassuunalise liikumisega

Esiteks on mõlemas ahelas kuumutatud vedelikul sama liikumissuund. Teistes riikides voolab külm vesi välja vastupidises suunas, võrreldes katla liikumissuunaga. Sellises konstruktsioonis on otsaradiaator, kus on ühendatud 2 kõige kaugemat punkti.

Loomuliku ja sunnitud ringlusega

Jahutusvedeliku liikumine toimub loodusliku ringlusega konstruktsioonide kontuuride temperatuuride erinevuste mõjul. Sellisel juhul soojeneb vesi aeglaselt, kuid pumpa pole vaja paigaldada. Sunniviisilise tsirkulatsiooniga süsteemides paigaldatakse ühele ahelale pump, mille töö paneb jahutusvedeliku liikuma. Tänu sellele populaarsele skeemile jaotub soojus kogu hoones ühtlaselt.

Katla võimsuse ja katla võimsuse arvutamine

Soojussõlme õige võimsuse korral ei tõuse temperatuur põlemiskambris üle 90°C, mis pikendab oluliselt seadme kasutusiga.

Lihtsaim arvutusmeetod:

Q = S × A × k

• K – soojusvõimsus (vatt);
• S – konstruktsiooni sisepind (m²);
• A – vattide arv küttesüsteemi koguvõimsusest 1 m² kohta (tavaliselt 100–150 vatti);
• k – äärmise külma ohutustegur (1,2 või 1,25).

Kui köetava ruumi üldpind on umbes 100 m2, ei tohi maksimaalne võimsus ületada 38 kW. Reeglina on boileril näidatud kaks väärtust. Esimene näitab energiatarbimist kütterežiimis, teine ​​näitab võimsust vee kiireks soojendamiseks.

Katla võimsust tuleb arvestada tulevase tarbimise järgi: keskmiselt 10 liitrit nõudepesuks, 30 liitrit duši all käimiseks, 100 liitrit vanniks ja suurpesuks.

Ettevalmistustööd

Kahekontuurilise küttesüsteemi tülikas paigaldamine algab tavaliselt keeruliste hüdrauliliste arvutustega. Seda ei ole praktiliselt võimalik iseseisvalt korralikult teha. Seetõttu on soovitatav pöörduda spetsialistide poole: nad saavad arvesse võtta kõiki konstruktsiooni nüansse ja omadusi, millesse kütteseadmed tuleb paigaldada. Korrektselt valitud kütteskeem eramajale kahekontuurilise gaasikatlaga tagab kütteressursside säästlikuma kasutamise tulevikus.

Pädev arvutus aitab teil valida ehituse jaoks optimaalse konstruktsioonilahenduse, küttesüsteemi ühendamiseks kindlasti vajalike komponentide arvu.

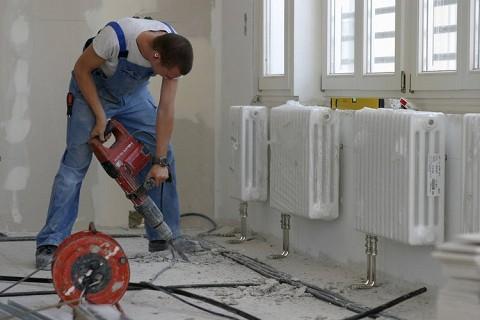

Seadmete paigaldus

Kontuurküttesüsteemi paigaldamine koosneb järjestikustest etappidest. Nende rakendamisele tuleks läheneda vastutustundlikult, et mitte häirida lõplikku disaini.

1. Paigaldatud on küttekatel ja vooluringi ülemine osa, viimase eesmärk on jahutusvedeliku varustamine radiaatoritega.
2. Paigaldatakse paak väikeste kraanidega vee ja toru eemaldamiseks.
3. Läbi tubade jookseb rida patareidega.
4. Vajadusel paigaldatakse pump, mis tagab ringluse tagasivooluringi.

Parem on ühendada radiaatorid, mille sisse- ja väljalaskeava juures on väikesed kraanid. See nüanss võimaldab akudel töötada autonoomselt ja parandada üksikut elementi ilma süsteemi installimist katkestamata.

Pärast ühendamist kontrollitakse seadmeid hoolikalt defektide olemasolu ja haakeseadiste töökindluse suhtes.

Maagaasi peetakse parimaks kütuseks, kuid selle kasutamine nõuab teatud reeglite järgimist, et see ei muutuks ohtlikuks.

Kaasaegsed seadmed on varustatud automaatikaga, mis juhib küttetaset ja hoiab soovitud temperatuuri.
