Küttesüsteemide terastorude ja radiaatorite omadused

Küttesüsteemi komponentide valik mõjutab selle töö efektiivsust. Erilist tähelepanu tuleks pöörata jõudlusomadustele. Need sõltuvad otseselt tootmismaterjalist. Seetõttu on oluline teada terasradiaatorite ja küttetorude põhiparameetreid: nende omadusi, mõõtmeid ja tehnilisi omadusi.

Terastorude ja radiaatorite töö omadused küttes

Enne terasest kütteradiaatorite paigaldamist peaksite välja selgitama nende omadused ja toimimist mõjutavad tegurid. Sageli on küttesüsteemide jahutusvedelikuks vesi. Just see määrab süsteemi komponentide hooldusvaba töö kestuse.

Terase kasutamine kütteelementide valmistamise peamise materjalina on tingitud selle taskukohastest kuludest, suhtelisest töötlemise lihtsusest ja headest tehnilistest omadustest. Terasest küttepaneelidel ja torudel on samad omadused.Töö ajal ilmnevad aga negatiivsed küljed. Need koosnevad seina paksuse vähendamisest ja soojusjuhtivuse vähendamisest.

Selle põhjuseks on asjaolu, et sellest materjalist valmistatud kütte terastorusid ja akusid iseloomustavad järgmised omadused:

• Korrosiooni välimus. Oksüdatsiooniprotsess on loomulik, olenemata terasradiaatori mahust. Selle kiiruse vähendamiseks peab vesi sisaldama minimaalselt hapnikku;
• Kare pind. See mõjutab hüdraulilise takistuse indikaatorit;
• Kerge kaal. Sageli saab terasest kütteradiaatorite paigaldamist teha ilma abilisteta. Selle põhjuseks on seina väike paksus - 0,8 kuni 1,2 mm;
• Välimuse kaotus värvimise halva kvaliteedi tõttu. Soovitatav on valida aku mudel, mille pind on pulbertöödeldud.

Raskusi võivad tekitada ka standardsed paigaldustehnoloogiad. Kui terasplaadist kütteradiaatorid paigaldatakse probleemideta, siis torude kinnitamiseks on vaja keevitusmasinat. Montaažiüksuste ühendamine keermestatud liitmikega ei ole efektiivne.

Sageli sõltub terasest küttetorude kasutusiga otseselt keevisõmbluse kvaliteedist. Selle moodustamiseks on vaja õigesti valida keevitusmasina elektroodid ja töörežiim.

Terasradiaatorite mudelid

Erinevalt torudest ei vähene terasakude kasutamise populaarsus. Selle põhjuseks on suur mudelite valik ja võimalus valida mitut tüüpi kujundusi. Kuid samal ajal näitavad terasest kütteradiaatorite ülevaated, et toote kvaliteet sõltub kasutatud materjalide parameetritest ja vastavusest montaažitehnoloogiale.

Olenemata valitud mudelist on selle määravad parameetrid soojuse hajumine, üldmõõtmed ja ühendusviisid. Terasest kütteradiaatorite paigaldamine ja edasised tööreeglid sõltuvad nendest omadustest.

Praegu saate valida kolme tüüpi terasakude vahel:

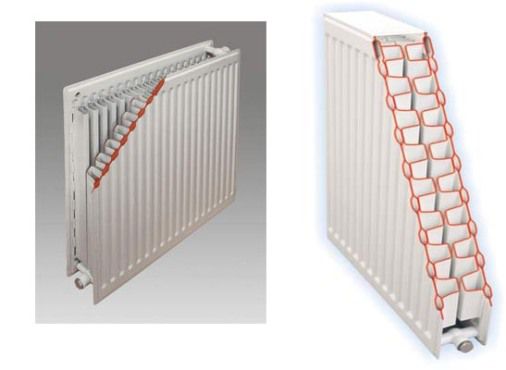

• Paneel. Need on küttevarustuspaigaldiste eelarvevalik, kuigi on ka kalleid mudeleid. Terasest lamekütteradiaatorid koosnevad väikese läbimõõduga torudest, mis on plaatsoojusvahetite kaudu ühendatud küttepaneelidega. Võimsus määratakse nende arvu ja üldmõõtmete järgi;
• Torukujuline. Neid võib leida palju harvemini kui eespool kirjeldatud. See on tingitud tootmise keerukusest. Hoolimata asjaolust, et terastorukujuliste kütteradiaatorite ülevaated on peaaegu alati positiivsed, on nende valik väike;
• Läbilõikeline. Väliselt näevad need välja nagu malmist patareid. Need võivad koosneda ka mitmest sektsioonist, mis on omavahel ühendatud keermestatud komponentidega. Erinevus seisneb tootmismaterjali omadustes. Terasel on suurem soojusjuhtivus kui malmil. Seetõttu on esimestele iseloomulikud väikesed soojuskaod energia ülekandmisel.

Lisaks võetakse valikul arvesse terasest kütteradiaatorite mõõtmeid, nende nimi- ja maksimaalset rõhku ning küttevarustuse temperatuurirežiimi.

Tsentraliseeritud küttesüsteemide puhul ei ole terasest lameradiaatorite kasutamine soovitatav. Need ebaõnnestuvad kiiresti seda tüüpi soojusvarustusele tüüpiliste rõhutõusude ajal.

Terasradiaatorite küttevõimsuse arvutamise metoodika

Küttekomponentide üks peamisi omadusi on nende nimivõimsus. Terasest kütteradiaatorite õiget arvutamist saab läbi viia mitmel viisil. Kõigepealt on vaja arvutada selle süsteemi omadused, kuhu patareid paigaldatakse, ja arvutada soojusvarustuse nimivõimsus.

Terastorude ja kütteradiaatorite maksimaalne kasutusiga sõltub otseselt koormusest ja töötingimustest. Selle suurendamiseks peate enne ostmist tegema õige arvutuse. Selleks tuleb välja selgitada ruumi soojuskaod, määrata selle pindala ja maht. Seejärel kasutatakse valikuks teraskütteradiaatorite arvutustabelit.

Terasest kütteradiaatorite arvutamise lihtsaim valem võtab arvesse ruumi mahu ja soojuskadude sõltuvust:

Р=V*40*R

Kus R — radiaatori nõutav nimivõimsus, V - ruumi kogumaht, 40 W - soojusvõimsuse norm 1 m² kohta, R – soojuskadu hoones.

Viimase parameetri määramiseks on vaja välja selgitada välisseinte, akende ja uksekonstruktsioonide valmistamise materjali omadused. Määravaks teguriks on soojusülekande takistustegur. Seda saab teada ehitusmaterjalide standardtabelitest.

Terasest kütteradiaatorite mõõtmete valimise meetod on järgmine:

1. Määratakse aku nimivõimsus.
2. Ülaltoodud tabelis olevate andmete põhjal valitakse optimaalne mudel.
3. Taas kontrollitakse terasplaadist kütteradiaatori parameetrite vastavust arvutatud andmetele.

Samuti on oluline jahutusvedeliku kogus, mis akudesse mahub.Terasest kütteradiaatori mahu arvutamiseks peate teadma selle tüüpi ja üldmõõtmeid. Kuid kõige parem on kasutada tehnilise passi andmeid. Tavaliselt täpsustatakse terasest kütteradiaatorite paigaldamise eeskirjad ja nende peamised tööparameetrid.

Soojusvarustusseadme valik toimub tootja esitatud teabe alusel. Mudeli saate määrata teraskütteradiaatorite arvutustabeli abil, mis koostatakse iga mudelivaliku jaoks eraldi.

Terasradiaatorite paigaldamise reeglid

Küttesüsteemide komponentide paigaldamise tehnoloogia sõltub otseselt valitud mudelist. Terasest lamekütteradiaatorite üks eeliseid on nende suur kaal. Need. väheneb koormus seinale, kuhu need paigaldatakse. Oluline on valida õige paigalduskoht. Selleks peate terasest kütteradiaatorite paigaldamisel järgima teatud protseduuri.

Esiteks määratakse paigalduskoht. Tavaliselt on see välissein, mille kaudu toimub suurim soojuskadu. Erinevalt terasest küttetorudest peavad radiaatorid olema maksimaalse soojusvõimsusega. Kui paigaldamine toimub akna alla, peaks aku katma konstruktsiooni 2/3 võrra. See parandab õhuvoolu konvektsiooni kiirust.

Terasest kütteradiaatorite paigaldamisel on soovitatav järgida järgmisi reegleid:

• Aku kesktelje ristumiskoht peab langema kokku akna kujunduse sama parameetriga. Lubatud kõrvalekalle - 2,3 cm;
• Minimaalne kaugus põrandatasapinnast terasest küttepaneelini on 6–10 cm;
• Asukoha juhtimine.Seda parameetrit kontrollitakse hoone taseme abil. Kõik ühes ruumis asuvad soojusvarustusseadmed peavad olema samal kõrgusel;
• Valige ühendusviis - külg, ülemine või alumine. Terasest kütteradiaatorite ülevaated näitavad põhjaühendusega seadme head välimust. Kuid see sõltub konkreetsest aku mudelist;
• Paigaldustellimuse täitmine. Esiteks paigaldatakse terasest soojusvarustusradiaatorid ja seejärel ühendatakse need süsteemiga;
• Lisakomponentide paigaldamine. Nende hulka kuuluvad sulgeventiilid, termostaadid, Mayevsky kraanid.

Terasest soojusvarustusradiaatorite paigaldamise lõpetamisel tehakse survetestid ja kontrollitakse vuukide terviklikkust. Süsteemi täitmisel jahutusvedelikuga on õhu eemaldamiseks vaja avada Mayevsky ventiil.

Kõik terasplaadist soojusvarustusradiaatorite mudelid on mittelahutatava konstruktsiooniga. Need ei saa küttepinda vähendada ega suurendada. Seda võetakse valimisel arvesse.

Soovitused terasest kütteradiaatorite kasutamiseks

Oluline punkt on tööeeskirjade järgimine. Pärast terasest soojusvarustuse radiaatorite õiget arvutamist peaksite valima sobiva mudeli. Sel juhul tuleb tähelepanu pöörata keevisõmbluste kvaliteedile, värvimismeetodile ja küttepinna paksusele.

Kui küttekomponent töötab, muutuvad selle omadused. Selle põhjuseks on kokkupuude kuuma veega, korrosiooniprotsesside esinemine ja võimalikud mehaanilised kahjustused. Terasest küttepaneelide tööea pikendamiseks lugege esmalt kasutusjuhendit.Kuid on üldreeglid, mille rakendamine on kohustuslik:

• Kütteliinidega ühenduse usaldusväärsuse kontrollimine. Vajadusel vahetatakse tihendid või sulgeventiilid;
• Õhetus. Töö ajal võib terasest soojusvarustusradiaatori maht muutuda. Selle põhjuseks on katlakivi, mis tekib torude siseseintele. Eemaldamiseks võib kasutada hüdraulilist või keemilist loputamist;
• Välimuse kaotus. See kehtib peamiselt nende mudelite kohta, mille pinnad on värvitud mittepulbermeetodil. Selle taastamiseks on vaja kasutada spetsiaalseid kuumakindlaid värve. Alternatiivne võimalus on paigaldada dekoratiivpaneelid;
• Terasest lamesoojusradiaatorite kinnituste perioodiline kontroll. Kinnituselementide töökindluse vähenemine on kütmise ajal kõrvalise müra ilmnemise peamine põhjus.

Need on põhilised soovitused terasest kütteelementide kasutamiseks. Lisaks on vaja arvestada süsteemi töörežiimidega.

Terasest kütteradiaatorite ülevaateid analüüsides võime jõuda järeldusele, et rikke peamine põhjus on nimirõhu ületamine. Selle nähtuse vältimiseks on vaja paigaldada õhutusventiil, õhuava ja paisupaak.

Terasest küttetorude eelised ja puudused

Seoses polümeermaterjalide tulekuga soojusvarustuseks muutub terastorude kasutamine standardskeemis üha vähem oluliseks. Kuid mõnel juhul on need ainsad võimalused. See on tingitud nende ainulaadsetest omadustest.

Tarbijat huvitab eelkõige soojusvarustuseks mõeldud terastorude kasutusiga.Selle määravad nii süsteemi parameetrid kui ka tootmismaterjali esialgsed omadused. Mida paksem on toru sein, seda pikem on selle hooldusvaba töö. See aga suurendab konstruktsiooni kaalu, mis mõjutab paigaldamise keerukust. Lisaks nendele omadustele tuleks soojusvarustuseks terastorude valimise asjakohasuse analüüsimisel arvesse võtta järgmisi tegureid:

• Korrosioonikaitse. Selleks on vaja toru välispinda värvida;
• Süsteemi loputamine. Teostatakse eelnevalt koostatud ajakava järgi. Meetodite valimisel võetakse arvesse toru materjali omadusi;
• Hea mehaaniline tugevus. Neid kasutatakse sageli kütteregistrite valmistamiseks. See aga suurendab jahutusvedeliku mahtu süsteemis;
• Erilist tähelepanu pööratakse ühenduse kvaliteedile. Torude ühendamine on kõige parem teha keevitusmasina abil.

Terasest soojusvarustusliinide paigaldamine on oluline tööstusruumides, äri- ja ühiskondlikes hoonetes. Selle põhjuseks on kõrge mehaaniline tugevus. Paigaldamine majade ja korterite autonoomsetesse küttesüsteemidesse on ebaotstarbekas. Selle asemel on kõige parem kasutada polümeeri analooge.

Tootjad märgivad oma siseläbimõõdu terastorude nomenklatuuris. Seda tuleb arvestada jahutusvedeliku mahu arvutamisel küttevarustuses.

Arvustused terasest küttetorude ja radiaatorite kohta

Üks võimalus teatud küttekomponendi paigaldamise asjakohasuse kindlakstegemiseks on lugeda terasest soojusvarustusradiaatorite ülevaateid. Need näitavad seadme tegelikke tööomadusi, näidates ära selle eelised ja puudused:

• Pikka aega olid meie majas kütteks terastorud.Pärast nende asendamist polüpropüleeniga tundsime erinevust. Neid ei ole vaja värvida ja soojuskaod vähenevad. Polümeertorud on aga töökindluselt terasest madalamad;
• Minu poja koolis vahetati vanad malmradiaatorid terasradiaatorite vastu. Kuid ilmselt päästsid nad seal, kus polnud vaja. Talvel ilmnes pärast esimest kütteperioodi perioodiliselt lekkeid, mõnel langes värv maha;
• Küttesüsteemi komplekteerimiseks ostsime Kermi terasradiaatorid. Kvaliteet on väljaspool kiitust. Kinnituselemendid on töökindlad, isegi rõhutõusuga ei kostu kõrvalist müra. Lisaks paigaldati termostaadid.

Terasest radiaatorite ja torude valimisel kütteks on vaja teha parameetrite esialgne arvutus. Selleks võite kasutada spetsiaalseid programme või teha arvutusi käsitsi. Maksimaalse arvutustäpsuse saavutamiseks on kõige parem kasutada kahte meetodit.

Videost näete kütte terasradiaatorite põhiomadusi:
