Pinge stabilisaatorid Teplokom gaasikatel

Gaasikatlad juhivad kütusekulu ja vee liikumise intensiivsust. Seadmed koosnevad mikroprotsessoritest, pumpadest ja programmeerijatest, mis töötavad normaalselt ainult siinuspingega. Usaldusväärne gaasikatla stabilisaator Bastion vastab kodumaise elektriliini eripärale ja tagab kvaliteetse toitevarustuse kõikidele süsteemi elementidele.

Teplocomi stabilisaatori tehnilised omadused

Stabiliseerimisseadmeid toodetakse seeriates Teplocom ja SKAT ST. Teplokomi liin on varustatud mikroprotsessoriga ja sellel on lai sisendpingevahemik.

Releeseadmetel on järgmised tehnilised parameetrid:

• pinge võrdsustamine 220-240 V-ni, kui võrgu kõikumine on 145-260 V;
• töötada temperatuurivahemikus -10 kuni +40 kraadi;
• väljundpinge vorm on puhas siinus;
• nimivõimsus – 400 VA;
• maksimaalne võimsus - 500 kuni 1300 VA;
• niiskuskaitseklass IP-20;
• Võimalus töötada õhuniiskusel 80%.

Kaitsmed on toodetud valges plastkorpuses, on lenduv seade, mis kaitseb ülekoormuste, lühiste eest ning on varustatud mürafiltrisüsteemiga.

Stabilisaatorite tööpõhimõte

Teplocomi stabilisaatorit kasutatakse kuni 800 VA koguneeldumisvõimsusega seadmete toiteallika võrdsustamiseks. Katkematu pingeallikad on soovitatavad pidevate voolukatkestuste, madala võrgupinge või ülepinge korral. Seadmed tagavad gaasikatla autonoomia elektrikatkestuse ajal.

UPS-id võrdsustavad väljundpinge vahemikus 220 V, kui tarnitakse välist 135-270 V. Kui need indikaatorid ületatakse, käivitub automaatne väljalülitus. Kui väljundvõimsus naaseb töövahemikku, lülitub seade uuesti sisse.

Kaitsesüsteemid säilitavad stabilisaatorid liini rikke korral. Nad toimivad iseseisvalt. Samuti lülituvad Bastioni hoidmisseadmed ülekuumenemisel automaatselt välja.

Ekraanil kuvatakse teave sisend-/väljundpinge kohta.

UPSi spetsifikatsioonid

Relee stabilisaator reageerib pinge parameetritele ja võrdsustab selle soovitud piirini. Seade on vajalik järgmistel põhjustel:

• kui imporditud gaasikatel, mis ei ole ühendatud katkematu toiteallikaga, läheb rikki, tuleb see välja vahetada, millega kaasnevad rahalised kulud;
• pingekõikumiste ilmnemisel väheneb katla seadmete ja pumpade kasutusiga;
• Küttesüsteemi järsk väljalülitamine toob kaasa täiendavaid sidehäireid.

Teplocomi stabilisaator on kaasaegne seade, millel on palju funktsioone.

Lihtsus ja ühendamise lihtsus

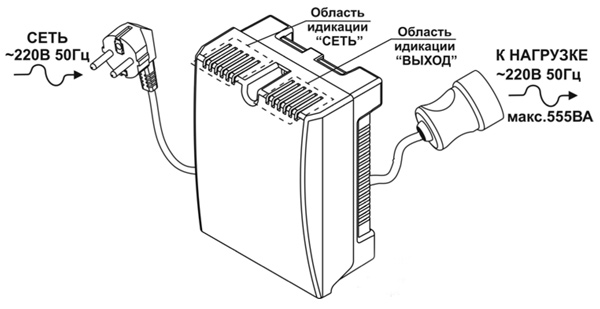

Gaasikatlad on faasist sõltuvad seadmed, nii et UPS-i ühendamiseks vajate tootja juhiseid. See näitab samm-sammult tööalgoritmi:

1. Ühendage stabilisaatori pistik pistikupessa, mille pinge on 220 V.
2. Oodake, kuni kuvatakse indikaator "Võrk".
3. 5-10 minuti pärast hakkab seade tööle.

Kord 6 kuu jooksul peate tolmu maha pühkima, kontrollima toote funktsionaalsust ja kontaktide terviklikkust.

Bastioni seadmete väljundvõimsus ei tohi olla väiksem katla kogusisendvõimsusest.

Miniatuursed suurused

Põranda- ja seinagaasikatelde jaoks saate valida pingestabilisaatori Teplokom seeriast. Olenevalt mudelist erinevad laiuse, sügavuse ja kõrguse parameetrid:

• ST 222/500 – 104x104x135 mm;
• ST 555 – 130x170x85 mm;
• ST 888 ja ST 1515 – 169x210x101 mm;
• ST 400 ja 600 Invertor – bassirefleks, 242x170x98 mm;
• ST-1000 ja ST-1500 – 305x171x128 mm;
• ST-1300 – 322x220x134 mm.

Seadmed on ette nähtud pingetele 222 kuni 1515 VA, vastavad standardile GOST 14254-2015.

Kaitse pingekõikumiste, äikese ja võrgutõrgete eest

Tavalistes pingetingimustes tekitab trafo +/-15 V võnkumist. Kui võrgus on 220 V, antakse pinge koheselt tarbijale ja selle teisendussuhe on 1. Vahemikus 205-235 V väljundpinge ei muutu. Hüppamisel juhtub järgmine:

• alla 205 V - sekundaarmähis aktiveeritakse koefitsiendiga 1,75. Kraan sulgub, vool voolab väljundkontaktidele;
• üle 235 V – aktiveeritakse sekundaarmähis, mille teisendussuhe on 0,94. Pinge võrdsustatakse 220 V-ni.

Õnnetuskaitsesüsteem rakendatakse:

• Kasutades väljundi liigpinge ja voolu languse lävesid, lülitub koormus mõne sekundiga välja. Kui parameetrid on normaliseerunud, töötab kaitsme pinge uuesti.
• Möödaviigu kasutades - pinge antakse vooluringist mööda, tõrke saab kõrvaldada ilma boilerit välja lülitamata.

Välgulöögi korral töötab termokaitsesüsteem – UPS ei saa toidet enne, kui mähistrafod on maha jahtunud.

Kõrge ülekoormuse piir

Suur ülekoormusvõimsus tagab katkematute toiteallikate kasutamise koos seadmetega, mida iseloomustab suur käivitusvool. Seadet saab paigaldada siseruumidesse, ühendada lahtise või suletud põlemiskambriga seina- ja põrandakateldega.

Eelised ja miinused

Teplocomi relee stabilisaatoritel on mitmeid eeliseid:

• odav hind pika kasutuseaga;
• töö sisendpingevahemikuga 140-290 V;
• reageerimiskiirus 100 kuni 200 V/sek;
• väikesed mõõtmed ja kerge kaal;
• ühendus nullkoormusega seadmetega;
• mikroprotsessori tüüpi juhtimine, mis tagab mähiste ümberlülitamise nulli ületamisel;
• minimaalne kontakti kulumine;
• mitme kaitseastme olemasolu - voolupingete, liini hädaolukordade, kõrgsageduslike häirete, ilmastikutegurite eest.

Relee modifikatsioonide puudused hõlmavad ehituskvaliteedist sõltuvat kasutusiga ja võimetust kasutada valgustussüsteemides. Katkematu toiteallikas võib kaitse käivitumisel valju klõpsata.

Tegevusreeglid

Teplocomi stabiliseerimisseadmete kasutamisel peate nõuete täitmisel arvestama 2-5 aastase garantiiga. Tootja märgib töö põhinõudeid:

• Seadmete võimsus valitakse vastavalt võrgupinge parameetritele.
• Paigaldamine on võimalik ainult kuivas ruumis, ilma elektritolmu ja kodukeemia aurudeta.
• Stabilisaator töötab avatud alal ja seda ei asetata kappi, nišši ega kappi.
• Seadme sisekasutuse temperatuur peaks olema vahemikus +5 kuni -40 kraadi.

Kogu kaubamärgi liin on pistiku abil ühendatud elektrivõrguga. Katlaga ühendamiseks kasutatakse pistikupesa.

Teplocomi stabilisaatorite valimise nüansid

Seadme ostmisel peate arvestama sisendis ja väljundis väljundvoolu, võimsuse, reageerimiskiiruse ja pinge indikaatorite kvaliteediga. Kvaliteetse signaali jaoks peab siinuslaine olema peaaegu ideaalne. Teplocomi liin sobib kõikidele küttekateldele, kuna see ei muuda võrgu voolu suunda. Seadme valimisel võetakse arvesse järgmisi tegureid:

• Elektrivõimsus peaks olema 30% suurem katla võimsusest.
• Ringleva setete olemasolu. Võimsus arvutatakse valemiga Vtot = 1,3 x (V1 + V2∙3), kus: V1 - katla võimsus, VA. V2 - tsirkulatsioonipumba võimsus, VA. 3 on koefitsient pingekõikumiste arvessevõtmiseks pumba käivitamise hetkel, 1,3 on võimsusvarutegur.
• Reaktsiooniaeg. Gaasikatelde jaoks sobivad lühema reaktsiooniajaga ja kiirema pinge ühtlustusega kaitsmed.
• Sisendpinge parameetrid. Minimaalse sisendvahemikuga seadmed ei sobi madalpingevõrkudesse.
• Väljundvoolu kõrvalekalle. 220 V võrgu vahemik peaks olema minimaalne.

Kõige lihtsamad kütteseadmed taluvad hälbeid kuni 10%, automaatikaga mudelid – kuni 5%.

Teplokomi stabilisaatorid sobivad imporditud ja Venemaa gaasikateldele. Tootja toodab eelarve hinnaklassi seadmeid, mis eristuvad nende kvaliteedi ja laia mudelivaliku poolest.
