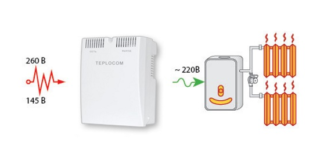

Gaasiküttel töötavad katlad on kallid seadmed, mis nõuavad pidevat hooldust ja kaitset voolupingete eest. Energiavarustuse halva kvaliteedi tõttu tuleb selle stabiliseerimiseks rakendada erimeetmeid. See seletab suurenenud nõudlust gaasikatelde kaasaegsete stabilisaatorite mudelite järele, mis tagavad normaalse ja stabiilse toiteallika.
Soovitused gaasikatla stabilisaatori valimiseks
Gaasikatla jaoks õige pinge stabilisaatori valimiseks peate otsustama järgmiste parameetrite üle:
- võrgust tarbitud võimsus;
- reageerimise kiirus sisendi kohesetele muutustele;
- sisendpinge vahemik;
- seadme väljundis säilitatava pinge täpsus.
Samuti tuleks valida tootja, kellel on tavamüügiturul hea maine. See kehtib mitte ainult välismaiste, vaid ka kodumaiste ettevõtete kohta. Peate otsustama, millise pingega katla toide saab (kolmefaasiline või ühefaasiline).Kui seade on valitud väikeste ruumide kütmiseks ja see on ette nähtud võimsuseks kuni 12 kW, piisab ühefaasilisest modifikatsioonist. Suure köetava pinnaga häärberi jaoks võib vaja minna kolmefaasilist boilerit võimsusega kuni 14 kW või rohkem. Selle jaoks on valitud 380 V stabilisaator.
Reaktsioonikiirus toiteallika kõrvalekalletele normist säästab seadmeid äkiliste kõikumiste ja ülepingete eest (näiteks äikese ajal). Sisendpotentsiaalide vahemikku määratlev karakteristik hõlmab paljusid võimalikke kõrvalekaldeid.
Väljundpinge säilitamise täpsus on parameeter, mis määrab küttekatelde stabilisaatorite efektiivsuse ja nende kaitse usaldusväärsuse.
Valiku kriteeriumid
Saate määrata, milline stabilisaator sobib gaasikatla jaoks, järgides järgmisi reegleid:
- tavalise võrgu jaoks ostetakse ühefaasiline seade;
- võimsus valitakse 30-40 protsenti rohkem kui see, mida boiler ise võrgust tarbib;
- kui see indikaator pole teada, sobib iga 400-vatine stabilisaator (välja arvatud elektromehaaniline versioon).
“Lärmaka” elektromehaanika (servoajam) paigaldamine on lubatud, kuid tingimusel, et stabiliseerimisseade viiakse järgmisesse ruumi.
Stabilisaatorite tüübid
Servoajami tooted
Selle rühma stabilisaatorite peamine tööüksus on liikuva voolu koguva kontaktiga autotransformaator. Reguleeriv element on valmistatud liugurina või spetsiaalse disainiga eemaldatava harjana.Reguleerimisel liigub see mööda trafo mähist, suurendades või vähendades väljundisse ülekantavat energia osa.
Vananenud mudelites toimus juhtimine käsitsi. Kaasaegsetes proovides on protsess automatiseeritud spetsiaalse elektrimooduli abil. Elektrooniliselt juhitav sisseehitatud mootor muudab väljundpinge ühtlustamiseks automaatselt liuguri asendit. Neid seadmeid kasutatakse juhtudel, kui suurt kiirust pole vaja.
Relee
Relee stabilisaatorid on seadmed, mis töötavad astmelise muundamise põhimõttel. Ahel põhineb autotransformaatoril, mille väljundmähised lülitatakse sisendhälbete kompenseerimiseks. Sekundaarmähise pöörete arv muutub automaatselt elektromagnetreleede töö tõttu. Nende ümberlülitamist juhib spetsiaalne seade. Selle abil jälgitakse võrgupinge parameetreid, vajadusel lülitatakse sisse vajalik stabiliseerimisaste.
Releeseadmete eeliseks on nende kõrge reageerimiskiirus võrreldes ajamiga mudelitega - 10-20 ms. Nendes olevad juhtmoodulid on disainilt lihtsad, mis hõlbustab valmistoote hooldust ja remonti.
Releemasinate puudused hõlmavad järgmist:
- vahelduv reguleerimine;
- ebapiisav tööjõuressurss;
- suurenenud müra.
Nende näidiste peamine rakendusala on madala võimsusega seadmed, mis on ühendatud ebastabiilse sisendvõimsusega elektrivõrkudesse.
Triac mudelid (inverterid)
Pooljuhtinverterite eelised on järgmised:
- kompaktsus;
- suur jõudlus;
- laiendatud reguleerimispiirangud;
- temperatuuri stabiilsus;
- kõrge efektiivsusega;
- usaldusväärsus.
Ainsaks puuduseks on inverterseadmete kõrge hind.
Kaubamärgiga näidised
Katelde pingestabilisaatorite reitingumudelid on esindatud relee- ja inverteri tüüpi üksustega. Elektromehaanilisi analooge ei kasutata peaaegu kunagi. Esimene tüüp on "Resanta ACH-500/1-C", mille võimsus on 500 vatti. Sisendpinge võib varieeruda vahemikus 160-240 volti ja reaktsiooniaeg on 7 ms. Pinge reguleerimise astmete arv on 4 ja väljundis on üks pistikupesa (Euroopa standard).
Tootja väidab, et neil on sisseehitatud kaitse lühise ja ülekuumenemise, samuti kõrgepinge ja impulssmüra eest. Seadet saab võrku ühendada ainult maandusjuhtmega. See proov ei ole eriti usaldusväärne. Seinale kinnitatava “Resanta” nimetuses on lisaks täht “H” ja peale kere ei erine see tavamudelitest.
Turul olevad inverter-tüüpi seadmed on kahekordse pinge muundamise ja kuni 400 W võimsusega Stil IS550 näidised. Sisendmuutuste lubatud piirid on 90-310 volti ja reaktsiooniaeg on null.5 sekundi jooksul on seade võimeline töötama kahekordse ülekoormusega.
“Calm IS550” on üks parimaid inverteri stabilisaatorite mudeleid, mida iseloomustab suurenenud juhtimise täpsus (viga alla 1%). Seade on absoluutselt vaikne ja jahutab konvektiivjahutusega. See tähendab, et see saab hakkama ka ilma sisseehitatud ventilaatoriteta.
Tööpõhimõtte lühikirjeldus
Releesüsteemides vastutavad väljundparameetri reguleerimise eest releed, mis vahetavad oma kontaktidega trafo pöördeid. Need muudavad sekundaarmähisest eemaldatud pinge suurust. Täiendavate pöörete ühendamisel suureneb väljundpotentsiaal ja nende lahtiühendamisel see vastupidi väheneb. Sellisel juhtimisahelal on suurem kiirus, kuid kontaktide olemasolu tõttu pole see eriti usaldusväärne - sellel on lühike ressurss.
Kõige tõhusamad ja töökindlamad seadmed on kahekordse konversiooni skeemi abil ehitatud inverterseadmed. Sisendpinge neis muudetakse esmalt konstantseks ja seejärel moodustatakse stabiilsest potentsiaalist RF-impulsid. Järgmises etapis lülitavad need sisse võimsad dioodid, mis moodustavad sisendpingega kujuga sarnase, kuid võrgust sõltumatu pinge. Elektrooniline seade töötab järgmiselt:
- Kui elektrilised parameetrid sisendis muutuvad, saadab sisseehitatud mikroprotsessor juhitava signaali kuju reguleerimiseks impulsi.
- Sõltuvalt sellest, mis suunas see muutub, genereerib juhtmoodul vajaliku signaali.
- Pärast seda reguleeritakse väljundpinge kuju automaatselt.
Elektroonilise juhtimisahela tõttu iseloomustab inverteri mudeleid suur kiirus ja vaikne töö.
