Eramajade küttesüsteemide paigaldamise meetodid

Küttejaotust eramajas saab varustada mitmel viisil. Sobiv tuleb valida projekteerimisetapis. Meetod valitakse, võttes arvesse rahalisi võimalusi ja ruumi parameetreid.

Küttesüsteemi juhtmestiku meetodid

Küttesüsteemi kõige olulisem omadus on selle juhtmestik. See kontseptsioon tähendab küttetrassi paigaldamist ning sellega radiaatorite ja soojusvahetite ühendamise meetodit. Juhtmete abil kavandatakse marsruut, mida mööda jahutusvedelik liigub kütteseadmest ruumi.

Soojusülekandeseadmete ühendamise meetod sõltub ka juhtmestiku tüübist. Küttesüsteemi juhtmeid on kahte tüüpi: horisontaalne ja vertikaalne.

Vertikaalne

Vertikaalse jaotussüsteemi korral on töötajad vertikaalsed püstikud. Soojusülekandeseadmed on nendega ühendatud horisontaalses asendis.Püstikud läbivad kõiki ruume, mis asuvad üksteise kohal. Kui kasutatakse ühetoru tüüpi, läheb kuum vesi tõusutorust läbi aku. Siis läheb ta tagasi luude juurde. Nii toimub liikumine üle põrandate.

Kahetorusüsteem näeb ette kahe üksteisega paralleelselt paikneva tõusutoru paigaldamise. Üks neist on server, teine ​​vastupidine. Töö on kavandatud nii, et jahutatud jahutusvedelik ei satuks toitetõusutorusse.

Horisontaalne

Horisontaalse juhtmestiku korral täidab põhitoru tõusutoru funktsiooni. Laotakse läbi kõik ruumid, seejärel ühendatakse soojusvahetid. Sellise juhtmestikuga saab kasutada ka nii kahe- kui ka ühetorusüsteemi.

Vertikaalset vaadet kasutatakse ainult rohkem kui ühe korrusega hoonetes. Väikeste ühekorruseliste majade puhul kasutatakse horisontaalset juhtmestikku.

Erinevad süsteemid, mis põhinevad jahutusvedeliku liikumise põhimõttel

Ruumi soojendamine toimub siis, kui kuum vesi liigub mööda vooluringi. Jahutusvedeliku liikumise põhimõtte alusel jagunevad kahte tüüpi süsteemid. Need võivad olla looduslikud (gravitatsioonilised) või sunnitud.

Gravitatsiooniline

Kui on paigaldatud looduslik tsirkulatsioon, kiirendab kuumutatud jahutusvedelik. Jõust peaks piisama, et see läbiks kogu kontuuri. Selleks paigaldatakse süsteemi pärast soojusgeneraatorit kiirenduskollektor. See on toru vertikaalne osa. Sellest laskudes kogub jahutusvedelik oma raskusjõu mõjul kiirust.

Laskumisel saavutatud kiiruse säilitamiseks paigaldatakse torustik 3% kaldega.Selle nurga all liigub jahutusvedelik takistusteta alla.

Sunnitud

Sunniviisilise tsirkulatsiooni loomiseks on vaja tagasivoolutorule paigaldada spetsiaalsed pumbad. Tänu sellise süsteemi paigaldamisele on tagatud vee liikumine mis tahes keerukusega marsruudil. Kuid ringlus sõltub otseselt elektrivarustusest. Kui toiteallikat pole, lakkab süsteem töötamast.

Ühetoru ja kahetoru juhtmestik

Sõltuvalt jahutusvedeliku radiaatoritesse tarnimise meetodist jaguneb küttetoru paigutus ühetoru- ja kahetoruliseks.

Ühe toruga ühendus

Ühetorusüsteem on üks toru, mis moodustab suletud ahela. Sellega on ühendatud kõikidest tubadest kütteseadmed. Selle meetodi eelised on võimalus korraldada jahutusvedeliku loomulikku liikumist läbi torude. Töötamiseks pole vaja ringpumpa täiendavalt osta.

Samuti on ühetorusüsteemi eelised järgmised:

• võimalus raha säästa, kuna ühendamiseks on vaja minimaalselt materjale;
• Ühendusskeem on väga lihtne, isegi algajad saavad sellega hakkama;
• elementide koormuse lihtsad arvutused.

Kuid sellisel süsteemil on suur puudus. Kõik kütteseadmed, mis asuvad katlast kaugemal, soojenevad halvemini. See juhtub seetõttu, et jahutusvedeliku liikumisel selle temperatuur langeb. Katlast kaugemal asuva korteri või maja tubades ei ole piisavalt kütet.

Probleemi saab lahendada järgmistel viisidel:

• Kaugemates ruumides suurendage radiaatorite sektsioonide arvu.
• Paigaldage igasse radiaatorisse klapid, mis reguleerivad rõhku.
• Sisestage süsteemi pump, mis hõlbustab vee kiiret liikumist ja selle ühtlast jaotumist kõigis seadmetes.

Ühetorujaotussüsteem on hea võimalus kuni 100 ruutmeetri suuruse eramaja kütmiseks. Sel juhul pole täiendavaid seadmeid vaja.

Kahe toruga ühendus

Kahe toruga ühendussüsteem hõlmab seadmete ühendamist tagasivoolu- ja toitetorudega. See toob kaasa materjalikulude olulise tõusu. Positiivne punkt on võimalus reguleerida temperatuuri igal radiaatoril eraldi.

Kõige sagedamini kasutatav kortermaja küttesüsteemi vertikaalne paigutus. Eramaja kahetorusüsteem paigaldatakse järgmiselt:

• Torud on paigaldatud esimesel korrusel põranda tasandil. Torujuhe ise peaks algama katla kõrval asuvast katlaruumist.
• Paigaldatakse vertikaalsed torud. Nende kaudu tarnitakse vett kütteseadmetesse;
• Igast radiaatorist on jahutusvedeliku väljalasketoru.

Kahetorusüsteemi paigaldamisel peate arvestama, et madalama juhtmestiku korral on vaja korraldada süsteemist korrapärane õhu väljavool. Selleks paigaldatakse lisakomponendid ja paisupaak.

Kiirguskütte jaotus

Kiirgussüsteemi kasutatakse mitmekorruselistes majades korterite kütte korraldamiseks. Sellises olukorras paigaldatakse igasse korterisse soojusarvesti. Tala juhtmestik võimaldab paigaldada eraldi soojusarvestid torujuhtme väljalaskega.Tänu sellele saavad elanikud arveldada ja maksta ainult tarbitud soojuse eest.

Üksikmajades on skeem rakendatav torustike jaotamiseks korruste vahel, mis aitab vähendada soojuskadusid.

Kütte jaotusmeetodi valimine

Küttesüsteemi valimisel peate pöörama tähelepanu järgmistele nüanssidele:

1. Süsteem peab olema võimalikult palju automatiseeritud, et tagada vajalik turvalisuse tase.
2. Elementide kulumiskindlus - seadmed tuleb valida, võttes arvesse selle töökindlust.
3. Tasuv: ühe toruga ahelad on 1,5 korda odavamad kui kahetorulised.

Oluline on arvestada maja kõrgust, ruumi pindala ja toiteallika stabiilsust. Olulist rolli mängib maja otstarve. Kui see on mõeldud aastaringseks elamiseks, on soovitatav paigaldada sundringlusega juhtmestik.

DIY paigaldus

Üks kulukamaid töid eramaja ehitamisel on küttesüsteemi paigaldamine. Seetõttu püüavad paljud koduomanikud ise juhtmeid teha.

Kogu töö küttesüsteemidega peab algama projekti loomisega. See määrab katla võimsuse ja on seotud hoone paigutuse, ala ja lae kõrgusega.

Arvesse tuleb võtta kütuse tüüpi, mida süsteemis kasutatakse. See võib olla gaas, elekter, puit või diislikütus.

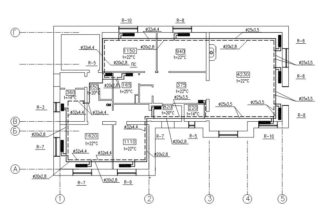

Juhtmestiku joonis

Pärast projekti koostamist koostatakse torude paigutuse skeem. Joonisel on näidatud radiaatorite arv, nende asukoht ja kasutatavate kütteseadmete tüüp.Joonistamine on alustamiseks väga oluline, kuna see aitab süsteemi visualiseerida ja vajaliku materjalikoguse planeerida.

DIY paigaldusvead

Küttesüsteemi paigaldamisel on oluline roll esialgsetel arvutustel. Vigadega paigaldatud eramaja küttetorude paigutus võib kaasa tuua suuri rahalisi kulusid korrigeerimiseks. Gaasi- või elektriboileri valimisel peate esmalt keskenduma ruumi pindalale. Kuid sellest ei piisa. Kui paigaldate katla, mille võimsustase ületab nõutavad parameetrid, on vaja täiendavaid seadmekulusid.

Peamised vead, mida algajad küttesüsteemi oma kätega paigaldamisel teevad:

1. Valesti valitud torud. Kui kasutatakse erineva läbimõõduga torusid, põhjustab see ühenduskohas rõhu rikkumist.
2. Vale kütteskeemi valik. See on oluline punkt, mis arvutatakse iga projekti jaoks eraldi. Skeemi saab tellida disaineritelt.
3. Radiaatori võimsus peab rangelt vastama ruumi pindalale. Arvutused on soovitatav teha iga ruumi kohta eraldi.

Algajatel on sageli raskusi tsirkulatsioonipumba valimisega. On programme, mis arvutavad seadmete tekitatud takistuse. Küte ei tööta, kui pumba rõhk on takistusest väiksem.

Kütte korraldamine kodus on füüsiliselt ja rahaliselt keerukate meetmete kompleks. Tarbetute kulutuste vältimiseks peate iga sammu hoolikalt planeerima.
