Küttesüsteemide pressimise meetodid ja meetodid

Selleks, et küttesüsteem oleks töökindel ja energiasäästlik, ei piisa kvaliteetsest projekteerimisest ja paigaldusest. Oluline on kiire ja korrektne kasutuselevõtu töö, mis hõlmab küttesüsteemi survetestimist ja läbipesu. Kohustuslik tehnilise kontrolli protseduur viiakse läbi uue küttesüsteemi paigaldamise lõpetamisel, kütteperioodi alguses ja pärast remonditöid. Kortermajades teevad sellist tööd pädevad organisatsioonid. Eramajas saate ise kontrollida küttesüsteemi toimivust. Selleks on vaja erivarustust ja teadmisi süsteemi maksimaalset rõhku reguleerivate eeskirjade nõuetest ja erinevate küttevõrkude kontrollimise ajavahemikust.

Testimise omadused

Küttetorude survetestimine on viimane etapp pärast uue paigaldamist või olemasoleva süsteemi remonti enne tehtud tööde akti allkirjastamist.

Protseduur hõlmab katsetamist, pumbates õhku või vedelikku torudesse standardrõhul, mis ületab töörõhu mitu korda. Eramu puhul toimub kontroll järgmiselt:

• soojendusega põranda kontuurid;
• kütteradiaatorid;
• kollektsionäärid;
• lukustustarvikud;
• punktid torude ühendamiseks seadmetega;
• tsirkulatsioonipumbad;
• boilerid;
• boilerid.

See test näitab selgelt kasutatud materjali kvaliteeti ja näitab, kas valitud seadmed ja torud taluvad kõrget survet, säilitades samal ajal ühenduspunktide tiheduse. Kui testi tulemus on positiivne, saab kütmise käivitada tavarežiimis, kartmata eriolukordi.

Vastavalt reeglitele tehakse küttesüsteemi survetesti positiivsete välistemperatuuride korral. Ruumi õhutemperatuur ei tohiks olla madalam kui 5 kraadi. Madaltemperatuuridel tehakse rõhukatsetusi ainult hädaolukorras.

Nõuded SNiP 41-01-2003

Selle normatiivdokumendi nõuetes on sätestatud, et hüdraulilised katsed siseruumides tuleb läbi viia positiivse õhutemperatuuri tingimustes. Veesüsteemid peavad taluma rõhku vähemalt 0,6 MPa ilma kokkuvarisemise või terviklikkuse kaotamiseta.

Katsetegevuse käigus ei tohi rõhk ületada torustikule, liitmikele ja kütteseadmetele kehtestatud piirväärtust.

Hüdraulilise rõhu testimise läbiviimisel süstitakse torujuhtmesse vett ja spetsiaalse varustuse abil luuakse hüdrauliline rõhk, mis ületab standardväärtust 1,5-2 korda.Süsteem jäetakse sellesse olekusse vajalikuks ajaks, mille jooksul teostatakse vaatlus lekete tuvastamiseks. Plasttorude kontrollimisel hoitakse esmalt töörõhku 2 tundi ja kolmandal tunnil tõstetakse rõhku 30%.

Maksimaalne rõhk küttesüsteemi ja radiaatorite hüdraulilise rõhu testimisel on 10 baari, eeldusel, et testitavad elemendid olid algselt selle rõhu jaoks ette nähtud.

Nõuded SNiP 3.05.01–85

Selle normatiivdokumendi nõuded näitavad, et veeküttesüsteemi soojusseadme survekatsetus viiakse läbi hüdraulilisel meetodil, suurendades rõhku 1,5 korda tööväärtusest. 5 minuti jooksul peab testitav ala sellele survele vastu pidama, ilma et see kahjustaks selle terviklikkust või põhjustaks lekkeid – see tähendab, et see on testi läbinud ja on normaalseks tööks valmis.

Tingimused pressimistööde teostamiseks

Kütte rõhukatse viidi läbi õigesti ja täielikult, kui selle rakendamisel olid täidetud kõik tingimused:

• Testimise ajal ei ole objektil muud tööd lubatud.
• Kui küttesüsteemi ja radiaatorite survetesti teeb spetsialiseerunud ettevõte, peab see toimuma vastavalt juhtivinseneri kokkulepitud plaanile. Juhend peab sisaldama teavet tehtavate tööde, nende järjestuse ja kasutatavate seadmete kohta.
• Teiste isikute viibimine peale spetsialistide viibimine rajatises, selle sisse- ja väljalülitamine ei ole lubatud.
• Kui kõrvuti asetsevates rajatistes tehakse töid samaaegselt katsetamisega, on oluline tagada selle teostamise ohutus.

Kütteseadmete töö visuaalne hindamine nende kontrollimise ajal tuleks läbi viia ainult töörõhu tingimustes. Tööde lõpetamisel vormistatakse küttesüsteemi tiheduse kinnitamise akt.

Testide tüübid ja ajastus

Kütteseadme lekkekatse tehakse järgmistes olukordades:

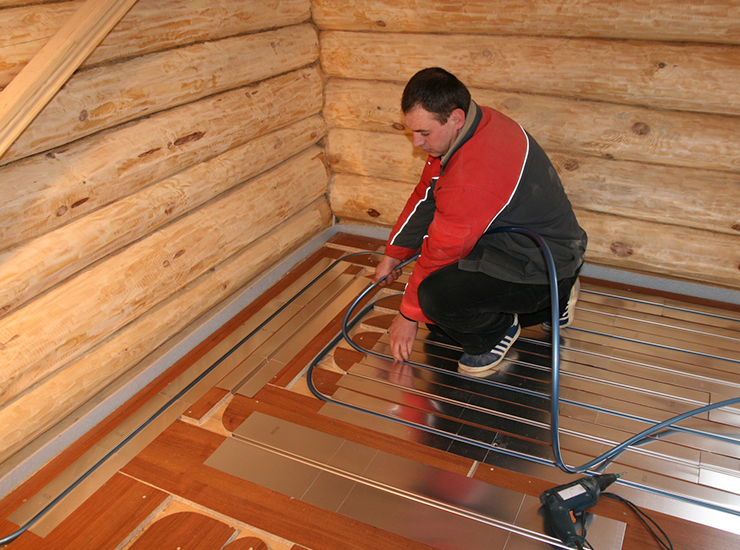

• Eramajas tehakse süsteemi esmane kontroll maja kasutuselevõtuks ettevalmistamise etapis. Soojendusega põranda soontes ja kontuurides oleva torustiku diagnostika tehakse enne tasanduskihi tihendamist ja valamist. Kui mört on täielikult kuivanud, on soovitatav enne kalli viimistlusmaterjali paigaldamist läbi viia täiendavad hüdraulilised testid võimalike lekete tuvastamiseks ja kõrvaldamiseks.
• Soojusvõrgu ettevalmistamiseks ettenägematuks sisselülitamiseks tehakse kord aastas pärast kütteperioodi lõppu perioodiline hüdrauliline test. Kontroll viiakse läbi ka vahetult enne kütteperioodi algust positiivse välistemperatuuri korral.
• Süsteemi tugevuse ja tiheduse ühekordne erakorraline kontroll järgneb kohe peale plaaniliste ja plaaniväliste remonditööde lõpetamist.

Kõik ülaltoodud meetmed on oma olemuselt diagnostilised ja võimaldavad küttesüsteemiga seotud probleeme õigeaegselt tuvastada, mis viib selle sulgemiseni ja parandamiseni.

Pressimisprotsess

Küttesüsteemis kasutatav rõhk valitakse sõltuvalt selle eesmärgist ja seadmete tüübist.Sisendsõlmede kokkupressimiseks kasutatakse rõhku 16 atm, mitmekorruselise maja küttesüsteemi jaoks - 10 atm, eramaja jaoks - 2-6 atm.

Survekatsetuste tegemisel tuleks arvestada hoone ja küttesüsteemi kulumist. Uutes hoonetes tehakse katse rõhuga, mis ületab 1,5–2 korda ja lagunenud majades mitte rohkem kui 1,5. Kui kütteradiaatorid on malmist, ei tohi rõhk katse ajal ületada 6 atm piiri. Konvektorite puhul on see väärtus 10 atm.

Süsteemi testimisel rõhu valikul on määravaks kriteeriumiks seadme tehnilistel andmetelehel kajastatud parameetrid. Lähtepunktiks võetakse süsteemi “nõrgim” osa.

Tööde järjekord

Pressimine toimub ühe algoritmi järgi, mis näeb välja järgmine:

1. Kui tööd tehakse autonoomse küttega eramajas, lülitatakse boiler välja. Lülitage küttesüsteemi kontrollitav osa välja.
2. Tühjendage vesi.
3. Torujuhe on täidetud veega, mille temperatuur ei ületa 45 kraadi. Täitmise ajal eemaldatakse süsteemist õhk.
4. Süsteemiga on ühendatud spetsiaalne varustus - kütte rõhu tester, millega rõhk pumbatakse kuni töötasemeni. Samal ajal tehakse kontrollitava ala visuaalne kontroll.
5. Tõstke rõhku järk-järgult katseplaanis määratud väärtuseni. Kontrollige süsteemi visuaalselt lekete ja kahjustuste suhtes.
6. Saadud väärtus registreeritakse 10 minuti jooksul manomeetri abil. Näidud salvestatakse. Kui see jääb muutumatuks, on süsteem suletud ja kasutusvalmis.

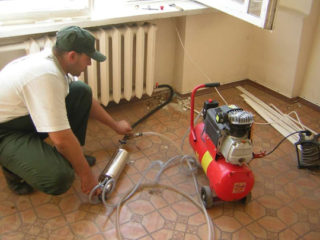

Pneumaatilist testimismeetodit kasutatakse juhul, kui hüdraulilist meetodit ei saa kasutada. Näiteks miinuskraadidel.Torujuhtme lekke tuvastamise võrdluspunktiks on manomeetri näidud. Võimaliku lekke kohad määratakse kindlaks, töödeldes neid seebilahusega.

Lubatud katserõhk

Normatiivdokumentide kohaselt peaks rõhk kütteseadmete lekkekatse ajal olema:

• veesoojendiga sooja veevarustus- ja küttesüsteemide jaoks - 10 atm;
• konvektorküttega – 10 atm;
• malmist ja terasest radiaatoritele – 6 atm.

Järgmine näitab, et seade on testid edukalt läbinud:

• Katsete käigus ei tuvastatud kütteseadmete udunemist - boilerid, torud, radiaatorid, sulgeventiilid ja õmblused;
• 5 minutiga vähenes rõhk ahelas mitte rohkem kui 0,2 baari;

• 10 minutiga metalltorudest koosnevas kuumaveevarustussüsteemis ei ületanud rõhulang 0,5 baari;
• kui torud on plastikust, on normaalne indikaator rõhulangus 0,6 baarini esimese 30 minuti jooksul ja 0,2 baarini järgmise 2 tunni jooksul;
• Aurukütte õhukatsetuste tegemisel ei tohiks rõhk esimese 5 minuti jooksul langeda rohkem kui 0,1 baari.

Sooja vee süsteemi testimisel võib töörõhule lisada 5 atm. Tööväärtust ületava rõhu valimisel võtke arvesse seadme passis olevaid andmeid.

Katsetamiseks mõeldud pumpade tüübid

Katsetoimingud tehakse rõhu suurendamiseks käsitsi või elektriliste pumpade abil.

Manuaalsed mudelid on varustatud rõhureguleerimisseadmetega, kraaniga sissetuleva vee sulgemiseks ja sulgeventiiliga vee tühjendamiseks ristkülikukujulisest küvetist. Surve all oleva vee pumpamiseks kasutatakse kolbpumpa.Manuaalsete seadmete peamine puudus on madal allalaadimiskiirus ja töömahukas protsess.

Parim valik oleks elektriseadmed. Selle eeliseks on ahelate täitmise suur kiirus ja automaatne väljalülitamine, kui nõutav rõhk on saavutatud.
