Suletud küttesüsteemi eripärad: seadmed, paisupaagi arvutus ja ohutusgrupi valik

Eramu või korteri soojusvarustussüsteemi korraldamiseks on kõige vastuvõetavam võimalus suletud küttekontuur. Seda iseloomustab kõrge töökindlus, tõhusus ja põhiparameetrite reguleerimise võime. Professionaalse skeemi koostamiseks peate aga teadma, millest suletud küttesüsteem koosneb: paisupaagid, diagrammid ja vajalikud seadmed.

Suletud küttesüsteemi projekteerimise tunnused

Suletud tüüpi kütte tööpõhimõte on suurendada survet. See tekib kuuma vee või muu jahutusvedeliku soojuspaisumise tõttu. Samas soodustab rõhk eramaja suletud küttesüsteemis paremat tsirkulatsiooni ja sellest tulenevalt ühtlast soojusjaotust.

Erinevalt gravitatsiooniahelatest on enne paigaldamist vaja üksikasjalikult õppida suletud küttesüsteemi toimimist. Kui jahutusvedelik soojeneb, paisub see ja rõhk suureneb, mis provotseerib ringluse algust.

Kuid sellest ei pruugi piisata. Ja nii lisatakse süsteemile pump.See võimaldab teil suurendada kuuma vee liikumiskiirust ja seeläbi vähendada jahutusvedeliku jahutusastet tagasivoolutorus. See toob kaasa energiatarbimise vähenemise.

Projekteerimiseks peate teadma suletud tüüpi veekütteseadet ja selle minimaalset konfiguratsiooni. See peaks koosnema järgmistest komponentidest:

• Kütteelement. See võib olla erinevat tüüpi katel - gaas, elektri-, tahkekütus. Peamine tingimus on tööohutus ja korralik toiteindikaator. Suletud küttesüsteemi ahelaga ühendamiseks tuleb selle konstruktsioonis paigaldada soojusvaheti;
• Torujuhtmed. Need tagavad sooja vee tarnimise radiaatoritesse ja radiaatoritesse. Määravaks nõudeks on võime taluda maksimaalset ja töörõhku suletud küttesüsteemis ning temperatuuri mõju;
• Radiaatorid ja akud. Nende abiga kantakse soojus kuumast veest ruumi õhku;
• Paisupaak. Ahela võtmeelement, kuna see on loodud soojusvarustuse töö stabiliseerimiseks. Kriitilise rõhu väärtuse ületamisel kompenseerib suletud tüüpi kütte paisupaak selle, vältides sellega hädaolukordade tekkimist;
• Turvagrupp. Täidab samu funktsioone nagu paisupaak, kuid suuremal määral. Turvarühma õige paigaldamine suletud küttesüsteemis hõlmab õhutusava ja tühjendusventiili paigaldamist. Oluline on eelnevalt kindlaks määrata nende elementide asukoht.

Töö juhtimise ja soojusvarustuse parameetrite reguleerimise võimaluse tagamiseks on vaja paigaldada temperatuuri- ja rõhuandurid.Lisaks peab suletud paisupaagiga küttekontuur ette nägema rõhuanduri paigaldamise seadme õhukambrile.

Suurte alade jaoks on soovitatav kasutada kahe toruga suletud küttesüsteemi. Vaatamata suhteliselt suurtele esialgsetele kuludele suudab see tulevikus tagada soojusvarustuse tõhusa toimimise.

Suletud küttekontuurid

Suletud tüüpi soojusvarustuse projekteerimisel on esmane ülesanne valida optimaalne skeem. Esiteks puudutab see torustike marsruutimist ja vajalike komponentide paigaldamist.

Samuti on vajalik, et jahutusvedeliku täitmine suletud küttesüsteemi toimiks automaatselt, et tagada ohutus ja stabiilsus.

Väikeste alade soojuse varustamiseks paigaldatakse kõige sagedamini suletud ühetoruga küttesüsteem. Selle vooluring sisaldab ühte torujuhet, millega radiaatorid on järjestikku ühendatud.

Samal ajal säästetakse oluliselt ruumi seadmete paigaldamiseks ja vähenevad esmased kulud komponentide ostmiseks.

Kinnise ühetoruküttesüsteemi oluliseks puuduseks on aga väike küttepind. Põhiliini maksimaalne pikkus võib olla ainult 30 m. Kui seda parameetrit suurendatakse, täheldatakse süsteemi temperatuuri tasakaalustamatust.

Efektiivsuse ja töökindluse suurendamiseks paigaldatakse kahe toruga suletud küttesüsteem. Lisaks põhiliinile on sellel tagasivoolutoru. Sellisel juhul on radiaatorid ühendatud paralleelselt. Need. Põhimõtteliselt voolab kuuma vee vool läbi toitetoru ja siseneb kütteseadmetesse läbi ühenduste teedega.

Selle suletud tüüpi küttesüsteemi skeemi määrav eelis on soojusvarustuspiirkonna suurenemine.

Samas ei halvene maja ruumide soojusjaotus. Kuid soojusvarustuse suurema tõhususe tagamiseks on soovitatav paigaldada akudele termostaadid ja ühendada katlaga ka programmeerija.

Suletud tüüpi kahe toruga veekütteseadme eelised on järgmised:

• Kõrge hooldatavuse määr. Kui üks elementidest ebaõnnestub, piisab jahutusvedeliku juurdepääsu blokeerimisest selles piirkonnas. Tänu sellele saab ohutusrühma paigaldamist suletud küttesüsteemi teostada isegi aktiivse soojusvarustusega;
• Temperatuuri reguleerimine igas toas. Selleks on vaja paigaldada termostaadid kütteradiaatorite torustikku;
• Automaatse vee täiendamise võimalus. Selleks vajate jahutusvedeliku suletud küttesüsteemi täitmiseks mõeldud seadet, mis paigaldatakse tagasivoolutorule. Suletud ühetoruküttesüsteemis võib see põhjustada termilise šoki.

Kõigepealt peate arvutama kõik kütteparameetrid. Selleks on kõige parem kasutada spetsiaalseid programme. Vastasel juhul võib tekkida küsimus: kust tuleb õhk suletud küttesüsteemis? Sageli on see nähtus, mis on seotud jahutusvedeliku hapnikusisalduse, selle koostise ja süsteemi temperatuuritingimustega. Selle minimeerimiseks on vaja paigaldada turvagrupp suletud küttesüsteemi.

Kompaktkütte jaoks on soovitatav valida kahetoruline horisontaalse torujaotusega suletud küttesüsteem.Kuid sel juhul on tsirkulatsioonipumba paigaldamine kohustuslik.

Paisupaak suletud küttesüsteemis

Küttesüsteemi töö juhtimiseks on vaja selle ohutuse tagamiseks seadmeid. Üks neist on paisupaak. See kompenseerib jahutusvedeliku ülekuumenemisest tulenevat ülerõhku. Kuid enne selle paigaldamist on vaja arvutada suletud küttesüsteemi paisupaak.

Eramu suletud küttesüsteemi normaalne rõhk ei tohiks ületada 4-5 atm. Vastasel juhul suureneb torude ja akude rõhu vähendamise tõenäosus. Töörõhu stabiliseerimiseks suletud küttesüsteemis tuleb paigaldada paisupaak. Struktuurselt koosneb see kahest kambrist - õhust ja veest. Esimene on mõeldud jahutusvedeliku paisumise kompenseerimiseks ja teine ​​on ühendatud küttega. Suletud paisupaagiga kütteskeemides paigaldatakse see tsirkulatsioonipumba ette tagasivoolutorule. See on tingitud asjaolust, et elastset membraani ei tohiks mõjutada pidevad hüdraulilised vibratsioonid, mis tulenevad pumba tööst.

Üks suletud küttesüsteemi töö eeliseid on see, et puudub otsene kontakt õhuga. Kuid vee paisumise kompenseerimiseks on vaja varuruumi. Selle ülesande täitmiseks paigaldatakse suletud tüüpi kütte paisupaak. Enne seda peaksite selle omadused õigesti arvutama.

Suletud küttesüsteemi paisupaagi arvutamiseks peate teadma järgmisi süsteemi parameetreid:

• Jahutusvedeliku soojuspaisumise koefitsient - E. Vee puhul on see väärtus 0,034 temperatuuril +85 ° C;
• Vee kogumaht süsteemis on KOOS;
• Esialgne rõhk - Rnach;
• Maksimaalne rõhk - Pmax;
• Täitetegur - Kzap.

Viimase parameetri leiab tabeliandmetest. Sageli tekib küsimus, miks suletud küttesüsteemis rõhk langeb paisupaagi vale valiku tõttu.

Oletame, et suletud paisupaagiga soojusvarustusskeemi esialgsete arvutuste kohaselt vastavad nende parameetrite väärtused tabeli andmetele.

Selle põhjal leiame optimaalse täiteteguri. Meie puhul võrdub see 0,5-ga. Suletud soojusvarustuse paisupaagi edasine arvutamine toimub järgmise valemi abil:

V=((E*C)/(1-(Pmin/Pmax)))Kzap

Pärast arvutusi leiame paisupaagi optimaalse mahu. Rõhu stabiliseerimiseks eramaja suletud küttesüsteemis vajate mudelit mahuga 40 liitrit.

Enamikul paisupaakidel on lahutamatu korpus. Kuid suurte konstruktsioonide puhul on võimalik elastne membraan asendada. Sellistel mudelitel on spetsiaalne äärik.

Kinnise kütte ohutusrühmade ülevaade

Turvaelementide valik on suletud tüüpi soojusvarustussüsteemi projekteerimisel võtmepunkt. Need peavad tagama kütte häireteta toimimise ning vältima ka ohtlike olukordade tekkimist.

Teades suletud küttesüsteemi tööpõhimõtet, saab kindlaks teha, et suurimat ohtu kujutab töörõhu ületamine. Selle parameetri kõrge taseme korral ei piisa paisupaagi tööst. Seetõttu on ainus väljapääs eemaldada süsteemist liigne jahutusvedelik.

Seda funktsiooni täidab äravooluklapp. Kriitilise rõhu väärtuse saavutamisel avaneb varras ja osa jahutusvedelikust juhitakse kanalisatsiooni. Kui seade on valesti konfigureeritud, võib selle töö tõttu suletud küttesüsteemis rõhk langeda

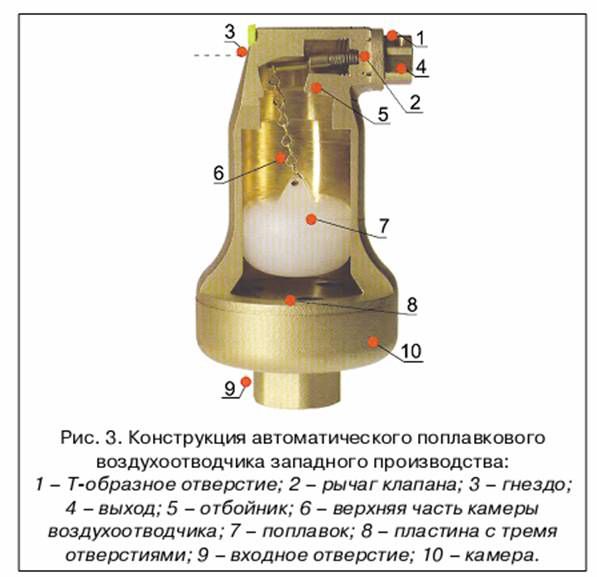

Järgmine soojusvarustuselement on õhuava. Näib, kust saab suletud küttesüsteemis õhku tulla? Kui jahutusvedeliku kuumutamise tase ületab kriitilise taseme, võib vesi minna vedelast olekusse gaasiliseks. Sel juhul moodustuvad õhutaskud, mis mõjutavad negatiivselt süsteemi jõudlust. Nende õigeaegseks eemaldamiseks kahe toruga suletud küttesüsteemist on vaja paigaldada õhuava.

Töörõhu stabiliseerimiseks suletud tüüpi soojusvarustussüsteemis on vaja paigaldada ohutusrühmade elemendid järgmistesse ahela osadesse:

• Õhu ventilatsioon. Paigaldatakse standardsesse ohutusrühmade komplekti vahetult pärast boilerit, süsteemi kõrgeimasse ossa ja kõikidele püstikutele;
• Tühjendusventiil. Samuti osa turvagruppidest. Lisaks paigaldatakse jaotuskollektoritesse ja süsteemiharudesse.

Kinnise küttesüsteemi ohutusrühma õige paigaldamine toimub paigaldamise viimases etapis. Alles siis saab süsteemi testida.

Ohutusrühma omadused peavad vastama arvutatud küttenäitajatele. Samuti on enne iga kütteperioodi vaja kontrollida grupi komponentide funktsionaalsust.

Probleemid suletud küttesüsteemidega

Teadmised suletud tüüpi veesoojusseadmest ja selle komponentide õigest valikust võimaldavad teil vältida paljusid probleeme süsteemi töötamise ajal. Kuid mõned neist tekivad igal juhul. Vaatleme kütte töös levinumaid kõrvalekaldeid.

Enamasti on hädaolukordade põhjuseks süsteemi konstruktsiooniomaduste ületamine. Sellel võib olla mitu põhjust - tundmatu ohutusrühm, katla töörežiimi rikkumine.

Seetõttu peaksite enne iga kütteperioodi kontrollima süsteemi elemente ja loputama. Vastasel juhul põhjustavad torude ja radiaatorite ummistused jahutusvedeliku mahu kunstliku vähenemise ja soojusülekande vähenemise.

Kõrvalekalded küttesüsteemi töös ja võimalikud kõrvaldamisviisid:

• Suletud küttesüsteemis on õhk. Selle põhjuseks võib olla jahutusvedeliku vale koostis. Jahutusvedeliku valamisel suletud küttesüsteemi on soovitatav kasutada destilleeritud vett, kuna see ei sisalda leeliseid ega metalle;
• Pidev rõhulangus süsteemis. Selle põhjuseks võib olla mikropragude olemasolu torudes või radiaatorites. Jahutusvedeliku järkjärguline lekkimine kutsub esile rõhu languse ja võib põhjustada ka õhutaskute teket;
• Paisupaak ei tööta. Põhjuseks on membraani kulumine sellele tugeva surve tagajärjel.See juhtub siis, kui paagi konstruktsioon ei sisalda kaitseõhu väljalaskeklappi. Mitte-eemaldatava konstruktsiooni puhul on ainus väljapääs uue ostmine. Kinnitusäärikuga paagis saate membraani ise välja vahetada.

Hädaolukordade kiireks kõrvaldamiseks on soovitatav osta remondikomplektid. Nende abiga saate torusse või radiaatorisse tekkinud tühimiku sulgeda ja seeläbi kogu süsteemi tööd stabiliseerida. Tulevikus saate kahjustatud kütteelemendi välja vahetada.

Videol on näide suletud küttesüsteemi paisupaagi torustiku paigaldamisest:
