Põrandaküttega segamissõlme tööpõhimõte ja kokkupanek

Soojad põrandad võivad parandada kaasaegse eluaseme energiatõhusust, muuta selle mugavamaks ja säästa oluliselt ka küttekulusid. Kõigist soojapõrandatüüpidest on vett kõige raskem reguleerida. Kuid see on populaarsem tänu oma kuluefektiivsele toimimisele, vastupidavusele ja töökindlusele. Põrandakütte segamisseade on juhtimissüsteemi oluline element. See hoiab kontuurides vajalikku temperatuuri ja tagab jahutusvedeliku ringluse. Kollektori nõuetekohane töö mõjutab hüdroküttesüsteemi funktsionaalsust ja efektiivsust.

Seadme kasutamise eesmärk

Põrandakütte ehitamiseks on pumpamis- ja segamisseadme kasutamine kohustuslik, kuna vooluringides peab vesi olema täiesti erineva, madalama temperatuuriga kui tavalistes küttesüsteemides. See temperatuurirežiim ei ole põrandaküttesüsteemi jaoks vastuvõetav mitmel põhjusel:

• Jahutusvedeliku ahelad paiknevad kogu ruumi ulatuses.Lisaks on need suletud tasanduskihiga, millel on ka kõrge soojusmahtuvus. Sellest järeldub, et ruumis mugava temperatuuri hoidmiseks peab veesüsteemi küttetase olema madalam kui klassikalistes radiaatorites.
• Selleks, et inimene tunneks end soojal põrandal paljajalu kõndides mugavalt, ei tohiks katte pinnatemperatuur ületada 30 kraadi. Vastasel juhul ilmneb ebamugavustunne.
• Eluruumide põrandate viimistlemiseks kasutatavad materjalid ei vaja tugevat kuumutamist. Lubatud kütteläve ületamisel hakkab materjal oma tööomadusi kaotama ja deformeeruma. Komposiitkatted - parkett, laminaat, parkettplaadid - kaotavad oma tugevuse, lamellide vahele tekivad praod, rikutakse lukuühendused, tekivad lained ja muud defektid.
• Betoonist tasanduskiht, mille sees kütteringid asuvad, võib ülekuumenemisel samuti oma omadusi kaotada.
• Liiga kõrged temperatuurid mõjutavad negatiivselt torusid endid, mis ei suuda kuumutamisel laieneda tasanduskihi sees oleva jäiga fikseerimise tõttu. See põhjustab olulisi sisemisi pingeid, mis põhjustavad kiiret kulumist ja rikuvad toodete terviklikkust. Veeküttesüsteemi lekete parandamine on seotud tõsiste rahaliste kuludega.

Pumpamis- ja segamissõlme eesmärk on samuti seotud piisava hüdraulilise rõhu hoidmisega suure pikkusega või keeruka kõvera kujuga ahelates.

Toimimispõhimõte

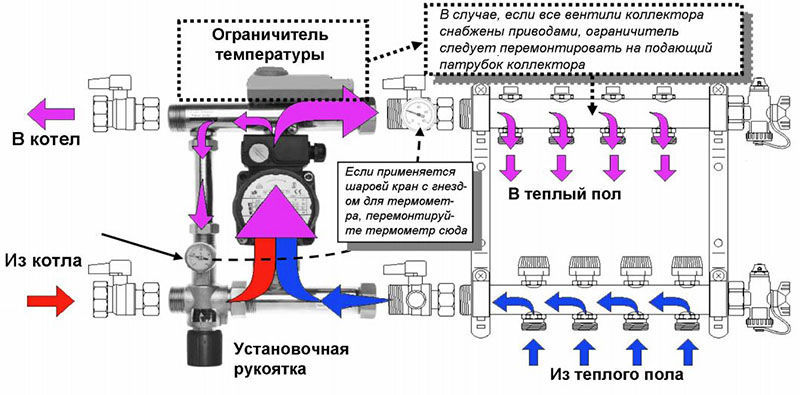

Seda tüüpi seadmetele seatud eesmärk on alandada vooluringis oleva vee temperatuuri mugava väärtuseni, ilma et see mõjutaks põhiküttesüsteemi.Mikseri ülesanne on segada külma vett kuuma voolu sisse. Segamisseade koosneb järgmistest elementidest:

• Jahutusvedeliku sisselaskeavasse paigaldatud tsirkulatsioonipump. Tänu pumbale loob ja säilitab süsteem ahelates voolava vee optimaalse rõhu ja selle ringluse kiiruse.
• Segamisseade juhtventiili kujul, mis toidab veeringi kuuma rõhuga. Klapp avaneb pärast temperatuurianduri signaali. Kuuma vee voolamine vooluringi lakkab pärast seatud temperatuuri saavutamist ja temperatuuriandur annab vastava signaali.
• Voolumõõturitega jaotuskamm, mis võimaldab ühendada korraga mitu vooluahelat.
• Eraldaja, mis eemaldab süsteemist automaatselt õhu. Tavaliselt paigaldatakse tuntud tootjate valmis segamisüksustele.

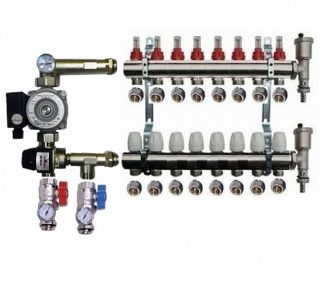

Põrandaküttega segamisseadme peamine omadus on selle autonoomia. See töötab automaatselt ilma inimese sekkumiseta, jälgides ja reguleerides iseseisvalt jahutusvedeliku rõhku ja temperatuuri vooluringis.

Süsteemi elemendid

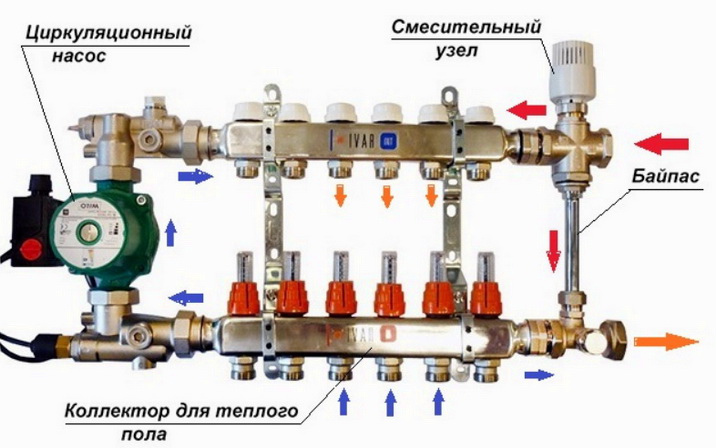

Kõiki skeeme ühendab kasutuslihtsus, iseseisev kokkupanek, aga ka põhielementide asukoht. Toite- ja tagasivool asuvad vasakul küljel ning kammidega kollektor on paremal. Skeemide erinevus seisneb mõne detaili lisamises. Sagedamini asub kollektor segamisüksuse lähedal, harvemini - eemal, mis võib olla tingitud vaba ruumi puudumisest või ruumi planeerimisomadustest.

Komponentide koostis sõltub kasutatavate torude materjalist - ristseotud polüpropüleenist, metallplastist, gofreeritud roostevabast terasest või vasest.

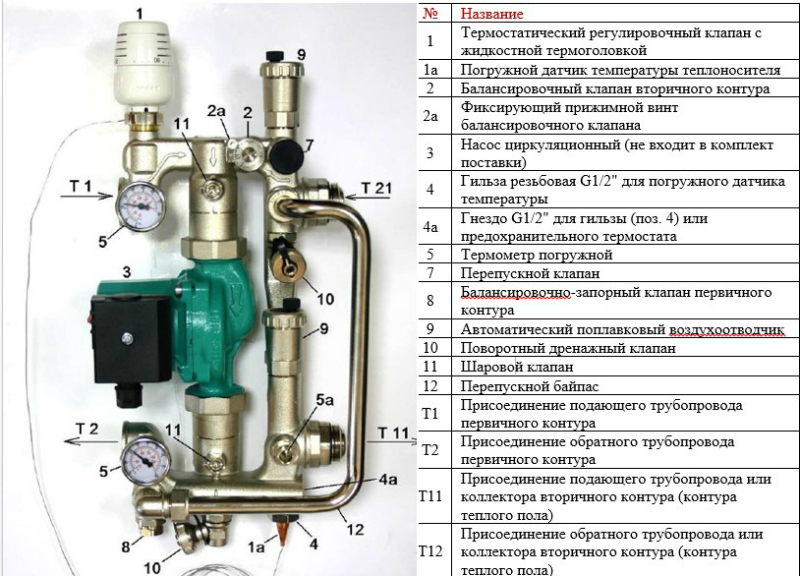

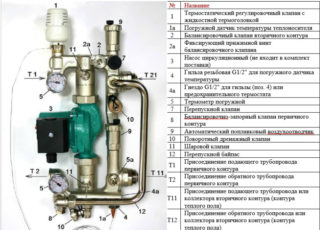

Skeemis kasutatakse järgmisi elemente:

• Kuulkraanide kujul olevad sulgeventiilid. Need ei osale jahutusvedeliku peamiste näitajate - selle temperatuuri ja rõhu reguleerimises, kuid on vajalikud remonditööde ajal, kui on vaja süsteemi üksikuid komponente välja lülitada.
• Kaldus filter, mis on mõeldud vee mehaaniliseks puhastamiseks. Seda kasutatakse süsteemis juhul, kui kasutatud vee puhtus ei ole kindel. Selline filter ei lase tahketel osakestel häälestusseadmesse siseneda, tagades sellega süsteemi õige töö ja pikendades ventiilide eluiga.
• Termomeetrid, mis võimaldavad visuaalselt kontrollida vooluringis oleva vee temperatuuri. Mõned mudelid on varustatud sondiga, mis on otseses kontaktis jahutusvedelikuga. Termomeetrid on vedelad, mehaanilised ja digitaalsed.
• Termostaatventiil on segamisüksuse peamine juhtelement. Selle peale asetatakse termostaadipea. Kui jahutusvedeliku temperatuur muutub, mõjub pea mehaaniliselt termoventiilile. Temperatuuri ületamisel klapp sulgub ja kui temperatuur langeb, avaneb.
• Külma vee valiku ümbersõit on hüppaja, mis moodustatakse toite- ja tagasivoolutorude vahele, kasutades sanitaartehnilisi teesid. Jahutusvedeliku rõhu peenhäälestamiseks paigaldatakse möödavoolule tasakaalustusventiil, mis tagab süsteemi optimaalse töö ja vaikse.
• Vee optimaalne liikumiskiirus läbi torude tagatakse tsirkulatsioonipumba abil.

Sööda õhuklapp

Kahesuunalise ventiiliga süsteemi on kõige lihtsam rakendada. Süsteemi torudesse siseneva vee temperatuuri reguleerimine toimub tänu ventiilile paigaldatud termostaadipeale ja vedelikuandurile. Klapi avamine ja sulgemine toimub tänu peale, mis laseb boilerist sooja vee vooluringi siseneda või katkestab selle.

Seega voolab “tagasivoolu” vesi piiramatult ja kuum vesi ainult vajaduse korral klapi juhtimise all. See hoiab ära soojendusega põranda ülekuumenemise ja pikendab selle kasutusiga. Kahesuunalise ventiili väike võimsus tagab vee temperatuuri sujuva reguleerimise, välistades äkilised muutused.

Enamik eksperte soovitab usaldusväärseid ja tõhusaid ventiile. Kuid nende arvates ei ole toiteventiilidest kasu, kui ruumi pindala on liiga suur (üle 200 m2).

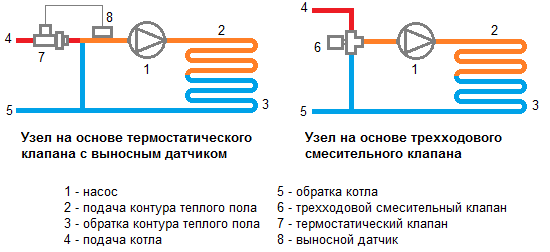

Kolmekäiguline gaasihoob

Erinevalt kahesuunalisest ventiilist segab kolmekäiguline klapp enda sees erineva temperatuuriga vett. See element ühendab varustuse möödavooluventiili ja möödaviigu. Omapäraks on võimalus reguleerida segamiseks kuuma ja külma jahutusvedeliku kogust tänu siibrile, mis asub kuumaveetoru ja “tagasivoolu” vahel.

Sellistel ventiilidel on puudusi. Temperatuurianduri signaali põhjal on võimalik tarnida väga kuuma vett, mis võib järsu languse tõttu esile kutsuda rõhu tõusu torudes ja ahelate terviklikkuse rikkumist. Kolmekäigulise ventiili suur võimsus võib isegi seadme minimaalse reguleerimise korral põhjustada vooluringis vee temperatuuri järsu languse.

Segamisüksuse seadistamise omadused

Reguleerimismehhanism võimaldab täpselt reguleerida temperatuuri, mis liigub läbi küttesüsteemi torude ja vee. Esiteks on see vajalik mugava põrandapinna ja tingimuste loomiseks, mis pikendavad süsteemi kasutusiga. Vesi väljub boilerist temperatuuril 60-80 kraadi ja põrandapinna vastuvõetav temperatuur ei ole kõrgem kui 30 kraadi. Segamisseade juhib kuumutatud jahutusvedelikku külma vett, viies selle optimaalsele tasemele.

Seadistamine toimub käsitsi või automaatselt - servoajam tuleb lisaks osta, kuna see ei kuulu põhikomplekti. Iga ahel on varustatud sulgeventiilidega, millega igal ahelal on oma seadistused. Nii saate määrata erinevad põrandapinna temperatuurid üksikutele ruumidele või üksikutele aladele samas ruumis.

Iseseisev kokkupanek

Kollektori saate ise kokku panna. Reeglina lisab tootja komplekti üksikasjaliku juhtmestiku skeemi. Vaja on järgmist tüüpi tööd:

1. Seadmed kinnitatakse horisontaalsesse asendisse seinale või nišši. Peamine nõue on juurdepääsu tagamine sõlmeelementide teenindamiseks ja haldamiseks. Kui kollektorit ei paigaldata eraldi ruumi, vaid vannituppa või esikusse, tuleb see esteetilistel eesmärkidel maskeerida, paigaldades selle kollektorkapi sisse.
2. Boileri soojendatud vesi tarnitakse altpoolt ja peale on paigaldatud “tagasivool”. Sulgemisventiilide paigaldamiseks valige raami ees olev ala ja paigaldage pump pärast neid. Selle abiga segatakse “tagasivool” ja kuum vesi ning torudes säilib optimaalne rõhk.
3. Paigaldage möödavooluklapp ja jaotuskamm.
4. Pärast seda on vaja torud paigaldada. Need, mis lähevad põrandale, kinnitatakse ülaosas ja küttesüsteemi torud kinnitatakse alt.
5. Kollektori ühendamisel kasutatakse komponente surveliitmike kujul, mis sisaldavad tugihülsi, kinnitusrõngast ja vahepealset messingmutrit.
6. Kui paigaldustööd on lõpetatud, hakkavad nad kontrollima ühenduste tihedust - rõhu testimist. Selleks kasutage spetsiaalse pumba abil rõhku süsteemis ja jätke see 24 tunniks seisma. Kollektor on täielikult töövalmis, kui algselt seatud rõhu väärtus ei ole päeva jooksul muutunud.

Kui teil puuduvad kogemused kollektori ise kokkupanemisel, võivad tekkida järgmised vead:

• Vale möödaviigu seadistus ahela lubatud koormuse valede arvutuste tõttu. Sellised arvutused tuleb teha enne paigaldustööde algust.
• Separaatori puudumine toob kaasa õhutaskute moodustumise veekottides, mis vähendab küttesüsteemi efektiivsust.
• Sooja veevarustuspunkti vale valik. Jahutusvedelik peaks tulema ülalt, mitte alt.
• Tagasilöögiklapi puudumine, mida on vaja lekke vältimiseks.

Kui kollektor oli algselt valesti kokku pandud, on hiljem vigade kõrvaldamine ja süsteemi ümbertegemine problemaatiline. Seetõttu on parem usaldada töö spetsialistile, kes seadmed korralikult kokku paneb ja konfigureerib.
