Leningradi küttesüsteemi skeem

Leningradka küttesüsteem on populaarne, ökonoomne ja lihtne viis väikeste alade soojendamiseks. See meetod on tuntud juba nõukogude ajast ja seda kasutatakse siiani. Sobib paigaldamiseks ühe- või kahekorruselistesse hoonetesse. Ühetoruküttekontuuri saate ise teha. Selleks peate mõistma tööpõhimõtteid, põhilisi tehnilisi omadusi ja paigaldustehnoloogiat.

Tööpõhimõte

Klassikaline Leningradka süsteem on kütteseadmete komplekt, mis on ühendatud ühe torujuhtmega. Jahutusvedelik, mis on vesi või antifriis, ringleb kogu vooluringis. Uute kütteseadmete tulekuga täiustati süsteemi, muudeti see juhitavaks ja laiendati funktsionaalsust.

Sõltuvalt torujuhtme asukohast jaguneb küttekontuur kahte rühma:

• horisontaalne;
• vertikaalne.

Torude asukoht võib olla ülemine või alumine. Esimesel juhul on soojusülekande efektiivsus suurem, kuid paigaldamine on keerulisem.Süsteemi alumine paigaldamine on lihtsam, kuid vaja on paigaldada pump.

Jahutusvedeliku ringlust ahelas saab läbi viia kahel viisil - loomulik ja sunnitud pumba abil. On ka suletud ja avatud süsteeme.

Soovitatav kütteseadmete arv Leningradka süsteemi paigaldamisel on 5. Seda väärtust saab suurendada 6-7-ni, tehes esmalt vastavad arvutused. Rohkemate radiaatorite paigaldamine ei ole tõhus ja selle maksumus on põhjendamatult kõrge.

Eramajas "Leningradka" saate kütte teha oma kätega. Montaažiskeem ja ringluse tüübi valik sõltuvad konstruktsiooni individuaalsetest omadustest.

Eelised ja miinused

Leningradka küttesüsteemil on oma positiivsed ja negatiivsed küljed. Eelised hõlmavad järgmist:

• Juhtmete ja paigaldamise lihtsus. Paigaldustööde maht on oluliselt vähenenud. Saate selle installida ilma spetsialistide abita.
• Kõrge efektiivsusega.
• Ökonoomne. Toru tarbimine on 30% väiksem kui teistel küttesüsteemidel. Lisaks pole vaja osta kalleid seadmeid.
• Juhtelementide (möödaviivad, kuulventiilid) kasutuselevõtt võimaldas parandada vooluringi ja reguleerida temperatuuritingimusi erinevates ruumides.
• Uute elementide lisamine muudab remondi ja asenduste tegemise lihtsamaks ilma kogu maja küttesüsteemi välja lülitamata.
• Mitmekülgsus. Süsteemi saab kasutada ühe- ja kahekorruselistes majades. Skeemide erinevus on väike.
• Töökindlus. Küttesüsteem töötab katkestusteta.
• Madalama asukohaga ühekorruselises hoones saate torusid põranda paksusesse peita.Oluline on jälgida soojusisolatsiooni ja ühenduste tihedust.

“Leningradka” on end hästi tõestanud väikese pindalaga ühekorruselistes hoonetes.

Peamised puudused hõlmavad arvutuste keerukust. Sektsioonide arv ja torude läbimõõt sõltub paljudest parameetritest, sealhulgas maja individuaalsetest omadustest, mistõttu võib parameetrite õige määramisega probleeme tekkida. Raskused tekivad ka süsteemi tasakaalustamisel. See võib nõuda lisavarustust ja remonditöid. Süsteemi ei saa selle ebaefektiivsuse tõttu rakendada suurtes kortermajades.

Oluline on arvestada, et horisontaalne "Leningradka" ei anna võimalust ühendada soojendusega põrandaid ega käterätikuivati.

Iga skeemi omadused

Horisontaalsetel ja vertikaalsetel küttesüsteemidel on oma omadused ja neid kasutatakse erinevat tüüpi hoonetes. Enne õige valimist peate nendega tutvuma.

Horisontaalne skeem

Väikestes ühekorruselistes majades on soovitatav paigaldada horisontaalne Leningradka skeem. Eelnevalt on vaja arvestada, et kõik kütteseadmed peavad olema samal tasemel.

Lihtsaim ahel koosneb järgmistest komponentidest:

• Küttekatel. See on ühendatud veevarustuse ja kanalisatsiooniga. Võib kasutada gaasi, puitu või elektrit.
• Pikendatud paak toruga. Vajalik avatud süsteemi jaoks. Torust voolab välja liigne vedelik, mis ilmub katlas keetes.
• Pump. Vastutab jahutusvedeliku ringluse eest mööda vooluringi.
• Sooja vee torustik ja jahutatud jahutusvedeliku eemaldamine.
• Mayevsky kraanidega radiaatorid. Vajalik liigse õhu väljalaskmiseks.
• Veefilter.Võimaldab koguda väikseid teravaid osakesi, mis võivad torustikku seestpoolt kahjustada.
• Kuulkraanid ja möödaviigud. Ühe avamisel täitub ahel veega, teine ​​on salajane vee äravooluahel.

Kõiki akusid saab ühendada altpoolt või teha diagonaalühenduse. Seda iseloomustab suurenenud efektiivsus. Jahutusvedelik siseneb ülevalt ja väljub tagant alt.

Sellel skeemil on puudusi. Kui remont on vajalik, peate kogu küttesüsteemi täielikult välja lülitama ja vee tühjendama. Samuti puudub ülaltoodud diagrammil võimalus akude soojusülekannet reguleerida.

Ülaltoodud probleeme saab lahendada täiustatud skeemi abil, mille torujuhtmesse asetatakse kuulventiilid ja alumises torus on nõelventiilidega möödaviigud. Need mehhanismid võimaldavad peatada jahutusvedeliku tarnimise radiaatori akusse. Kui demonteerimine on vajalik, ei ole vaja kogu vooluringi sulgeda, piisab ainult kraanide sulgemisest. Möödaviikude kaudu hakkab vesi ringlema läbi alumise toru. Nende eesmärk on reguleerida ka jahutusvedeliku kogust radiaatoris.

Leningradka suletud horisontaalsüsteem sundringlusega töötab teisel põhimõttel. Siin tarnitakse kuuma vett või antifriisi läbi kollektoritoru. See kogub jahutatud vedeliku kokku ja suunab selle töötlemiseks katlasse. Selle skeemi puhul on suletud paagi tõttu kogu süsteem rõhu all. Lisaks on kontrolli- ja juhtimiselemendid:

• Kaitse. Valitud vastavalt katla tehnilistele omadustele - rõhk.
• Õhu väljalaskmine. Eemaldab süsteemist liigse õhumassi.
• Rõhumõõdik. Võimaldab reguleerida ja mõõta rõhku vooluringis.Optimaalne väärtus on 1,5 atmosfääri; see näitaja võib olenevalt mudelist erineda. Kõik andmed on täpsustatud süsteemi dokumentatsioonis.

Horisontaalse süsteemi kasutamisel on võimalik parameetreid juhtida ja reguleerida läbi automaatika.

Vertikaalne skeem

Väikese alaga kahekorruselistes majades on paigaldatud vertikaalsed Leningradka süsteemid. Neid on ka avatud ja suletud tüüpi, kahte tüüpi ringlusega. Küte tsirkulatsioonipumbaga töötab sarnase algoritmi järgi.

Loodusliku tsirkulatsiooniga vertikaalne suletud ahel toimib järgmiselt:

• Torujuhe on paigaldatud seina ülaossa teatud nurga all.
• Jahutusvedelik kantakse katlast paaki.
• Sellest liigub vesi rõhu all torudesse ja radiaatoritesse.

Sel juhul tuleks boiler paigaldada radiaatorite paigaldustasemest allapoole, siis on tööefektiivsus suurem.

Loomulik ja sunnitud ringlus

Jahutusvedeliku liigutamiseks vooluringis on kaks süsteemi - gravitatsioon ja pumba kasutamine. Neil on erinevad tööpõhimõtted, positiivsed ja negatiivsed omadused.

Vee loomuliku liikumise korraldamiseks vooluringis peate tegema rasket tööd kaldenurkade, torude läbimõõdu ja veetorustiku pikkuse arvutamisel. Süsteem peab ühekorruselises majas töötama sujuvalt ja tõhusalt. Suure korruste arvuga hoonetes on skeem ebaefektiivne.

Loodusliku tsirkulatsiooniga süsteem näeb välja vähem esteetiliselt meeldiv, kuna selle rakendamiseks kasutatavate torude mõõtmed on suuremad kui pumbaga töötades. Gravitatsiooniahelaga ruumis peab olema kelder, kuhu boiler paigaldatakse. Paak asetatakse hästi isoleeritud pööningule.

Loodusliku ringluse puudused:

• Kahekorruselistesse majadesse paigaldades soojenevad ülemises osas olevad akud paremini kui alumistel korrustel. Probleemi osaliseks kõrvaldamiseks paigaldatakse kraanid ja möödaviigud. Esimesele korrusele on paigaldatud ka suurendatud sektsioonide arvuga radiaatorid.
• Süsteemi kallinenud hind. Seotud tarbekaupade koguse suurenemisega.
• Töö ebastabiilsus. Kvaliteet sõltub vee rõhust ja muudest teguritest, mis tsirkulatsioonipumba kasutamist ei mõjuta.
• Arvutuste keerukus. Minimaalne kõrvalekalle normist võib rikkuda kogu süsteemi funktsionaalsust.

Gravitatsioonisüsteem ei sobi paigaldamiseks pööningutüüpi majadesse. Selle põhjuseks on toru tasase paigutuse võimatus täiskatuse puudumisel.

Pumbasüsteem on töökindel ja stabiilne. Sellise skeemi paigaldamine on lihtsam, kuna torujuhtme kaldenurkade täpseid arvutusi pole vaja.

Paigaldusfunktsioonid

Leningradka ühetorusüsteemi paigutus nõuab arvutuste ja teostamise hoolt. Selle rakendamiseks on vaja eelnevalt välja arvutada torude mõõtmed, radiaatori sektsioonide arv, ruumid ette valmistada ja teha mitmeid muid töid.

Süsteem koosneb järgmistest kohustuslikest elementidest:

• boiler;
• torujuhe;
• küttepatareide sektsioonid;
• laiendustünn;
• teesid.

Kui korraldatakse sunnitud tsirkulatsiooniga Leningradka küttesüsteem, on vaja teist pumpa. Võimaluste parandamiseks kasutatakse kuulventiile (2 tk aku kohta) ja nõelklapiga möödaviikeid.

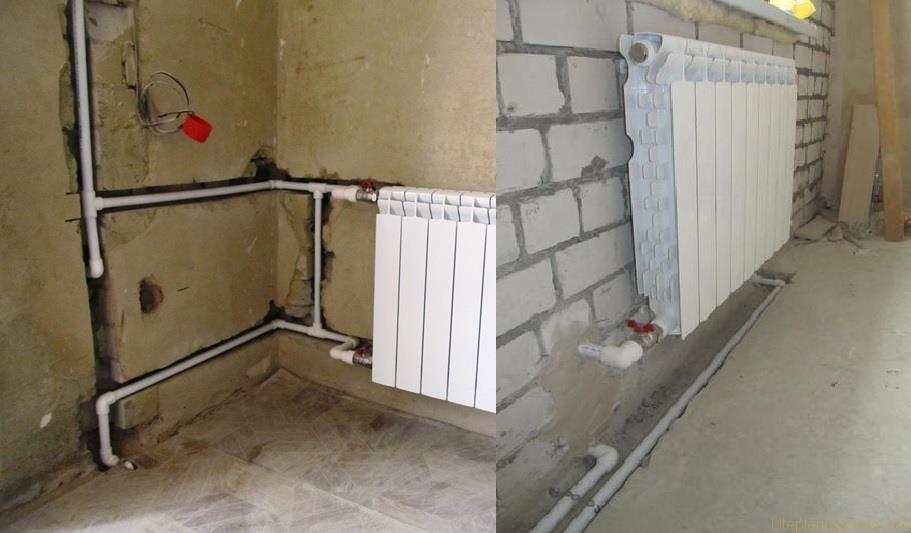

Põhiliini saab paigaldada seina tasapinnale või piki selle pinda. Seinte, põrandate või lagede sees paiknedes on oluline teha kvaliteetne soojusisolatsioon.Vastasel juhul suurenevad soojuskaod ja radiaatorite temperatuur on madalam. See on tingitud mikropragudest, mis tekivad seina piiramise protsessi käigus.

Paisupaagi ja boileri paigalduskoht valitakse eelnevalt. Paak tuleks asetada radiaatorite tasemest kõrgemale - näiteks pööningule. Tavaliselt paigaldatakse katel keldrisse.

Materjalide valik

Soojuse hulk radiaatoris oleneb torude materjalist. Tavaliselt kasutatakse polüpropüleen- või metalltooteid.

Leningradka polüpropüleenist torudest eramaja kütmist on lihtne oma kätega teha. Oluline on märkida, et sellised torud ei sobi paigaldamiseks põhjapoolsetes piirkondades asuvatesse majadesse. See on tingitud materjali omadustest. Polüpropüleen sulab, kui see jõuab +95°C-ni, mis suurendab torude purunemise ohtu süsteemi maksimaalsel soojusülekandel.

Metalltooteid on keerulisem paigaldada, kuna komponentide keevitamine on vajalik, kuid nende kvaliteet ja töökindlus on kõrgel tasemel. Need on viise, kuidas taluda kõrgeid temperatuure. Need on vastupidavad.

Toru läbimõõt sõltub kütteseadmete arvust. Kui majja on paigaldatud 4-5 radiaatorit, on vaja torusid läbimõõduga 25 mm ja möödaviik 20 mm. Kui akude arv on 6-8, valitakse 32 mm põhiliin ja 25 mm möödaviik. Gravitatsioonisüsteemi loomise korral ostetakse torud läbimõõduga 40 mm või rohkem. Suurus sõltub ka akude arvust vooluringis.

Radiaatorisektsioonide arvu valimisel peate arvestama, millise osa soojusest konkreetne kütteseade saab. Maksimaalne efektiivsus märgitakse esimeses akus. Selles langeb vee temperatuur vähemalt 20°C.Teise radiaatorisse siseneb külmem vesi, mis vähendab efektiivsust. Soojuskadude kompenseerimiseks tuleks radiaatori sektsioonide arvu suurendada. Esimese puhul võetakse arvesse 100% koguvõimsusest, järgmiste puhul juba 110%, 120% ja rohkem.

Elementide ja torude ühendamine üksteisega

Kokkupandud põhiliini sisse on ehitatud ümbersõidud. Neid toodetakse eraldi painutustega, mille vaheline kaugus on arvutatud 2 mm veaga. Lõikamine trimmimisel on lubatud 1-2 mm. Kui seda vahemaad suurendatakse, võib süsteem lekkida. Täpsete mõõtmete määramiseks keeratakse radiaatoris olevad nurgaklapid välja ja mõõdetakse haakeseadiste keskpunktide vaheline kaugus.

Teesid tuleb keevitada või ühendada paindekohtadega. Möödaviikude jaoks tuleks eraldada üks auk. Teine valitakse painde kesktelgede vahelise kauguse järgi.

Keevitusdetailid

Metalltorud ühendatakse keevitamise teel. Selleks peab kaptenil olema spetsiaalne varustus ja oskused sellega töötamiseks. Vastasel juhul tuleks paigaldamine usaldada spetsialistidele.

Keevitamisel on oluline jälgida, et ei tekiks sisemisi helmeid. See toob kaasa radiaatorisse siseneva jahutusvedeliku koguse vähenemise. Kui tekivad sõlmed, tuleb töö uuesti teha.

Pärast kõigi osade keevitamist asetatakse radiaatorid seinale nurgaventiilide ja liitmike abil. Väljalaskeavadega ümbersõidud asetatakse soontesse. Mõõdetakse nende pikkus ja ülejääk lõigatakse ära.

Lõputööd

Enne küttesüsteemi käivitamist tuleb liigne õhk eemaldada. Selleks avage Mayevsky kraanid. Oluline on läbi viia kõigi ühenduste visuaalne kontroll.

Pärast seda testitakse kokkupandud vooluringi ja tasakaalustatakse.Temperatuur tuleb kõigis radiaatorites nõelventiili abil ühtlustada.
