Põrandakütte veeseadmed erinevad elektriseadmetest jahutusvedeliku tööpõhimõtte poolest. Veesüsteemi projekteerimisel mängib põhirolli kollektor. Jaotussõlm tagab seadmete efektiivse töö majas.
Põrandakütte kollektori paigaldamise vajadus

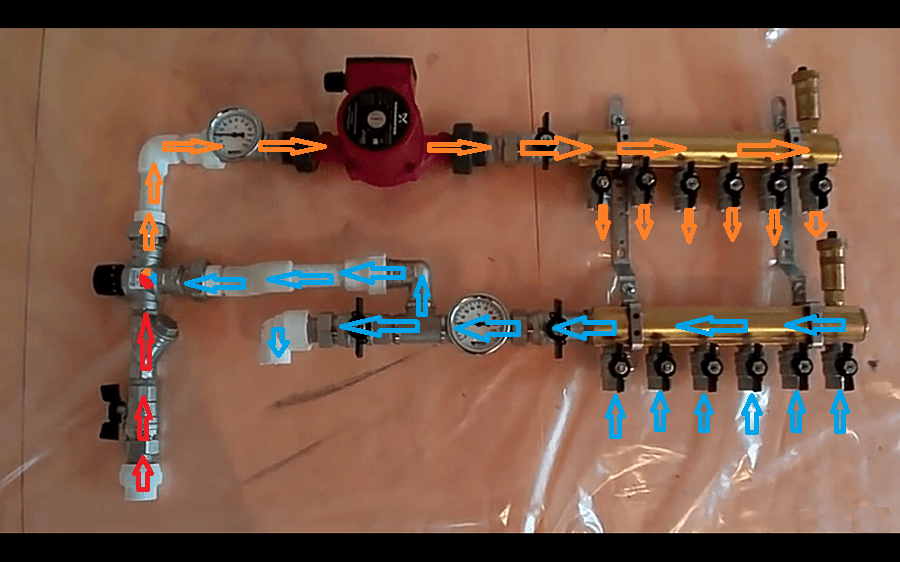

Kollektori põhiülesanne on jahutusvedeliku segamine ja sellele järgnev jaotamine läbi küttekontuuride. Tööpõhimõte põhineb kuumutatud vee voolamisel konstruktsiooni, kus see segatakse külma veega. Järgmisena jaotatakse see edasiseks ringluseks. Külma ja kuuma vedeliku segamise taset juhitakse ventiilide abil.
Kollektsionäär pakub:
- küttesüsteemi pikk kasutusiga ja kasutamise ohutus;
- põletuste ja muude vigastuste ohu vähendamine;
- gaasi- ja elektritarbimise kokkuhoid.
Jahutusvedelik soojeneb temperatuurini 75-90 °C. See on radiaatorite jaoks optimaalne väärtus, kuid sooja põranda puhul vastuvõetamatu.Kui torudesse satub sellise temperatuuriga vesi, tunneb ruumis viibija end ebamugavalt. Lisaks võib põrandakate deformeeruda. Nendel põhjustel on näidatud kollektori paigaldamine.
Seade võrdsustab edasi- ja tagasivoolu temperatuuri, reguleerib andurite abil küttesüsteemi tööparameetreid ning tagab ka torude ühtlase kuumutamise.
Koguja seade
Soe vesipõrand on iseseisev küttesüsteem, mis nõuab ühendamist peamisega. Selleks kasutatakse kollektoreid.
Seadme lihtsaim disain sisaldab torujuppi, millega on ühendatud teised torud. Jaotusseadme üks ots on ühendatud survesektsiooniga. Veepõranda torud on ühendatud lisaklemmidega. Ühtseid struktuure paigaldatakse harva. Need asendati keeruka konfiguratsiooniga seadmetega.
Kahesuunalise mudeli eesmärk on reguleerida sooja vee tarnimist sooja põranda külma ahelasse. Funktsiooni tagab termopea, mis sulgeb ventiili temperatuuri tõustes ja avaneb, kui temperatuur langeb. Klapp paigaldatakse 190-200 ruutmeetri suuruse ala kütmisel, kui radiaatorite paigaldamine ruumi ei ole ette nähtud.
Mudeli eeliseks on toiteventiili olemasolu, mis välistab küttesüsteemis temperatuuri tõusud.
Kolmekäiguline seade on universaalne. See sisaldub keerukates küttesüsteemides, millel on suur hulk kütteringe. Seadet kasutatakse 250 ruutmeetri suuruse ruumi kütmiseks.
Kolmekäiguliste ventiilide puuduseks on järsud temperatuurimuutused, kui ahelasse siseneb suur hulk kuuma vett. Selle efekti kõrvaldamiseks on kollektorit täiendatud servode ja ilmaanduritega.
Kollektori komponendid
Kollektor sisaldab erinevaid konstruktsioonielemente, millest igaüks täidab kindlat funktsiooni. Ühe või teise osa lisamine seadmesse on piiratud ja sõltub küttesüsteemi üldistest tehnilistest parameetritest.
Kaasaegne jaotusüksus sisaldab suurt hulka elemente, mille hulgas tuleks märkida:
- Tsirkulatsioonipump. See tagab küttesüsteemi vajaliku rõhu. Soe vesi tsirkuleeritakse täies mahus, mis tõstab põrandaküttesüsteemi efektiivsust.
- Segamisüksus. See on regulaator, mille kaudu süsteemi toidetakse kuuma veega. Seadme töö on automatiseeritud: jahutusvedeliku parameetrite muutused registreeritakse, mille järel klapp avaneb automaatselt ja jääb sellisesse vormi, kuni vee temperatuur tõuseb nõutava väärtuseni. Servoajam toimib termostaadina.
- Jaotuskamm. See on seade, millel on palju väljalaskeavasid vee ühendamiseks. Kammile on paigaldatud vooluhulgamõõturid, mis jaotavad kuuma vee vooluringi erinevatesse osadesse.
- Ilmaandur. Seade reguleerib kuuma jahutusvedeliku tarnimist ja tagab põranda ühtlase kuumutamise.
Kallites mudelites, mis esindavad valmis kollektorisüsteemi, on õhuava. Elemendi põhiülesanne on liigse õhu kogunemise eemaldamine.
Eesmärk ja paigaldusfunktsioonid
Nõuetekohane paigaldamine eeldab ahelate ühtlast sooja veevarustust. Iga küttekomponendi töö ei tohiks sõltuda teiste seadmete indikaatori tasemest.
Kollektorite valimisel võetakse arvesse küttega ühendatud ahelate arvu. Süsteem töötab ainult siis, kui juhtmeid on piisavalt. Komplekt sisaldab iga väljalaskeava jaoks sulgeventiile. Klapid tagavad jahutusvedeliku täpse voolu.
Seade on paigaldatud spetsiaalsesse 12 cm paksusesse kappi. Kasti tuleb asetada kõik lisaelemendid: monomeetrid ja õhuavad. Samuti peaks olema piisavalt ruumi põrandakütte torudele. Seadmed asuvad küttesüsteemi ahelate kohal.
Torud kollektorist on suunatud allapoole. See kõrvaldab õhutaskud.
Omatehtud kujundused
Omatehtud seadme kokkupanemiseks peaksite selgelt mõistma küttesüsteemi konstruktsiooni. Vajalik on tutvuda kollektorite tööpõhimõtte ja nende peamise eesmärgiga. Samuti on vaja teha korralikud arvutused.
Enne oma kätega seadme valmistamist vajate:
- määrata põrandakütte filiaalide näitajad;
- arvutada jõudlusnäitajad, jahutusvedeliku tarbimine ja fragmentide asukoht;
- märkige teiste jaotusseadmega ühendatavate kütteseadmete olemasolu;
- valida juhtimis- ja reguleerimissüsteem;
- märkige kollektori asukoht.
Oluline on pöörata tähelepanu komponentide valikule. Need peavad olema projekteeritud sellistes küttesüsteemides töötamiseks.
Jaotuskollektori läbimõõt valitakse nii, et selle ristlõikepindala on sama, mis torude ristlõikepindala.
Kokkupanek ostetud osadest
Sooja põranda jaotusseadme kokkupanek ostetud osadest pole keeruline. Igal tootel on samm-sammult juhised. See sisaldab joonist.
Jahutusvedeliku torud on varustatud tehaseventiilide ja vooluanduritega. Need tuleks ühendada, kui kogu kollektor on esitatud kahe või kolme haruga sektsioonides.
Montaaži hõlbustamiseks on soovitatav torud kinnitada sulgude abil. Seejärel paigaldatakse pistikud, ühenduselemendid, lukustusliitmikud ja juhtseadmed. Järgmine samm on seadme seinale kinnitamine ning tsirkulatsioonipumba ja ventiili paigaldamine. Ei ole soovitatav paigaldada vastupidises järjekorras, kuna seadet on raske kinnitada.
Termopeaga või servoajamiga pump ja ventiil kinnitatakse etteantud skeemi alusel, misjärel ühendatakse nendega boilerist tulevad küttetorud ning väljalaskeavadesse kütteringi torud.
Mõnede osade vahetus
Tehase seade on kallis. See seletab katset sooja põranda kollektorit oma kätega kokku panna. Kõiki komponente on võimatu valmistada. Mõned tehasetooted tuleb osta. Polüpropüleeni kasutamisel on kõik osad joodetud, võttes arvesse tihedust. Ühenduse hõlbustamiseks peaksite jälgima torude asukohta.

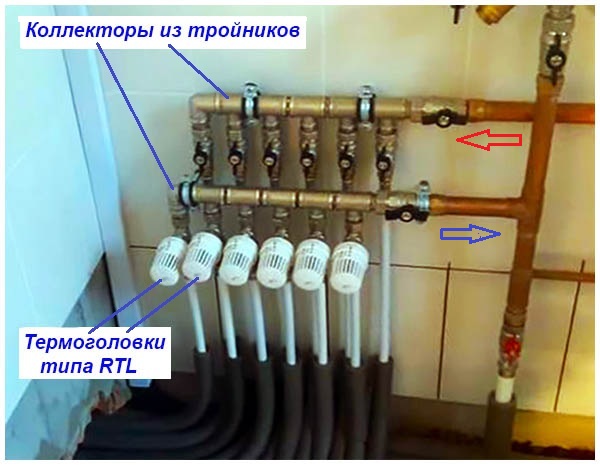

Lihtne viis jaotussõlme kokkupanekuks on seadme jootmine polüpropüleenist torudest ja liitmikest.Vajalik toru ristlõige on 2-3 cm Vaja läheb ka sama läbimõõduga tiisid ja painutusi. Küttesüsteemi liitmike, ventiilide ja ahelate arv peab olema sama.
Esiteks mõõdetakse ja lõigatakse torujupid. Teede vaheline kaugus peaks olema väike. Seejärel keevitatakse pumbaga ühendamiseks ventiilid, adapterid ja liitmikud tisside külge.
Põrandaküttega isetegemise kollektoril on puudused: toitetorus pole termostaatventiili ega vooluandurit. Süsteemi reguleeritakse käsitsi.
Lihtsaimate küttesüsteemide ahelate jaoks on soovitatav kollektori kokkupanek koos tehaseosade väljavahetamisega. Kompleksse disainiga seadmeid on soovitatav osta spetsialiseeritud kauplustes.
