Omatehtud katlad eramaja kütmiseks

Kui elad maakohas, maakodus või sul on suvila, pole mõtet kulutada raha kallitele kütteseadmetele. Vanad materjalid ja vigased kodumasinad aitavad säästa raha. Nendest saate oma kätega eramaja küttekatla kokku panna. Enne tööd tasub uurida ühikute tüüpe ja toimingute samm-sammult algoritmi.

Küttekatelde tüübid

Küttesõlmede valik võimaldab teil valida paigalduse vastavalt omanike rahalistele võimalustele ja isiklikele eelistustele. Seadme valimisel on soovitatav pöörata tähelepanu kütuse tüübile.

Tahkekütuse mudelite eripära

Maapiirkondades või kui soovite kütust säästa, võite paigaldada puuküttega, briketi- või kivisöeseadme. Tahkekütuse mudelite sarjas on ka saepuru- ja koksikatlad. Kõik seadmed on keskkonnasõbralikud ja ohutud. Vastavalt tööpõhimõttele on:

• Klassikaline - soojendage ruumi kütusematerjalide otsese põletamise teel. Järjehoidja lisamine toimub 5-6 tunni pärast.
• Pürolüüs - need töötavad põlemiskambris vabaneva gaasi järelpõlemise põhimõttel. Kütust laaditakse üks kord iga 12-14 tunni järel.

Tahkekütuse mudeli ise valmistamisel tuleb korraldada kvaliteetse tõmbega korsten ja koht kütuse jaoks.

Tahkekütuseseadmete eest hoolitsemine hõlmab põlemiskambri perioodilist puhastamist.

Elektrikatelde omadused

Elektrikerised on kompaktsed, vaiksed ja taskukohased. Tooted erinevad vastavalt kütteelementide tüübile:

• Kütteelementidel. Torukujulise küttekehaga modifikatsioonid sobivad põrandale ja seinale paigaldamiseks. Puuduseks on katlakivi teke kütteelemendile.
• Elektroodidel. Sobib 1-2 akuga süsteemile või suurde ruumi. Seadmed on tõhusad, soojendavad vett kiiresti, kuid on tundlikud selle keemilise koostise suhtes.
• Induktsioon. Need soojendavad kiiresti igat tüüpi jahutusvedelikku, nende efektiivsus on 100% ja need on varustatud ülekuumenemiskaitsesüsteemiga.

Induktsioonseadmed on elektrimudelite seas kõige kallimad.

Gaasiseadmete omadused

Gaasiküttekeha saab valida mitme parameetri järgi:

• Vooluahelate arv. Üheahelalised valikud töötavad ainult kütmiseks, lisaks küttele on ühendatud kuumaveesüsteemiga.
• Vee soojendamise meetod. Kasutatakse 150-180-liitrist voolukolonni või sisseehitatud boilerit.
• Kaheahelaliste soojusvahetite arv. Üks bitermiline element soojendab küttevett ja sooja tarbevett.Kahe soojusvahetiga seadmete puhul kasutatakse primaarset kütteks, sekundaarset sooja veevarustuseks.
• Põlemiskambri tüüp. Eraldi ventileeritavasse ruumi on paigaldatud lahtise tõmbega katel, mis on varustatud vertikaalse suitsuväljundiga, sest võtab õhumassi loomulikul teel. Suletud seadmed on varustatud horisontaalselt paikneva koaksiaalse suitsutoruga, millesse juhitakse õhku ventilaatori või jahuti abil.
• Süütemeetod. Elektrilist kasutatakse seadmete jaoks, mis põlevad katkendlikult. Piesosüütega modifikatsioonid lülitatakse sisse käsitsi.

Parim variant eramaja jaoks on kondensatsioonimudel, millel on veesäästuseade.

Vedelkütusel töötavad küttekatlad

Maamajja, maamajja või eramajja paigaldatakse diiselküttesõlm vastavalt tuleohutusnõuetele. See asub spetsiaalses ruumis, kus on kvaliteetne ventilatsioon või võimas väljatõmbekate. Vedelkütuse hoidmiseks kasutatakse spetsiaalseid mahuteid. Vedelkütuse valikute eelised on suur võimsus ja jõudlus.

Tööriistad ja materjalid isetegemiseks

Erasektoris või suvilas on lihtsaim viis veesüsteemi boileri valmistamine. Omatehtud paigaldise toiteks saate kasutada ainult elektrit või tahket kütust.

Lihtsaim variant oleks klassikaline otsepõlemiskatel, mis töötab puiduga. See nõuab järgmisi materjale:

• legeerteras (roostevaba teras) 5 mm paksune korpuse ja 7 mm paksune rest;
• tavaline teras St20 3 mm paksune veesärgi jaoks;
• St20-st valmistatud suitsutorud läbimõõduga 48-76 mm;
• metallliistud või nurgaprofiilid 50x50 jäigastajate jaoks;
• asbest, basaltkiud tulekindlaks isolatsiooniks;
• asbestijuhe uksepiirde jaoks;
• hingedega keermestatud vardad;
• eboniidist või tekstoliidist käepidemete kinnitused.

Tootmiseks on vaja ka tööriistu:

• keevitusmasin;
• veski ja kettad lõikamiseks ja lihvimiseks;
• metallitrellidega elektriline puur;
• gaasivõtmed nr 1 ja nr 2;
• haamer, tangid, ruut;
• mutrivõtmed (avatud või kokkuklapitavad), kruvikeerajad.

Kaitseks peate kasutama keevitusmaski, kaitseprille ja kindaid.

Osade välja lõikamine ja boileri paigaldamine

Enne omatehtud puuküttega katelde kokkupanemise alustamist peate tegema joonise, võttes arvesse eramaja küttesüsteemi omadusi. Tooted näevad välja nagu 2 sektsiooni, mis on paigutatud “matrjoška” mustriga. Välimine kast on põlemiskamber, sisemine on vee soojendamiseks mõeldud reservuaar. Elemendid ei suhtle omavahel.

Osad valmistatakse järgmiselt:

1. Seadme seinad on välja lõigatud metallplaadist.
2. Ahju vaheseinad on valmistatud 10-12 mm paksusest metallist.
3. Ülemisele osale tehakse 10 cm läbimõõduga auk korstna jaoks.
4. Küljed keevitatakse põhja külge ja seejärel asetatakse vertikaalsetele osadele resti jaoks 3 cm laiused metallribad.
5. Külgmiste osade külge kinnitatakse vaheseinte tugiribad.
6. Uksed valmistatakse ja paigaldatakse hingedele ning välja lõigatakse tulekolde ja tuhapanni klapid.
7. Vaheseinad on kinnitatud labürindi kujul - need suurendavad kütte efektiivsust, luues õhutõkke.
8. Korstna all olev 20 cm kõrgune hülss on keevitatud auguga kaanele.
9. Kate on keevitatud korpuse külge ja korsten on paigaldatud.

Seade paigaldatakse valitud asukohta šamotttellistest välisvoodriga. Müüritis peaks asuma kehast 15-20 cm kaugusel.

Katla valmistamine torust

Puu- või söeküttel töötav katel on valmistatud torust ja on U-kujuline. Ülemisel osal on kinnitus, alumisel osal tagasivoolutoru. Seadet on lihtne valmistada, kui järgite samm-sammult soovitusi:

1. Tööriistade ja materjalide valik. Teil on vaja mitut 1,5–2-tollise läbimõõduga metalltoru, samuti keevitusinverterit, nurklihvijat koos kinnitusega metalli lõikamiseks, mõõdulint ja haamrit.
2. Metalltoru mõõtu lõikamine.
3. Alumise osa servade keevitamine P-tähe kujul.
4. Põlevad augud vertikaalsete postide jaoks.
5. Vertikaalsete elementide paigutus nurkadest või väiksema läbimõõduga torudest.
6. Ülemise osa valmistamine sama läbimõõduga torust ja augud vertikaalsete osade jaoks.
7. Liitmiku keevitamine toitetoru ja õhuava külge.
8. Tulekambri ja puhuri valmistamine. Torusse lõigatakse ristkülikukujulised augud 20x10 cm tulekolde ja 20x3 cm puhuri jaoks.

Seadme tihedus sõltub keevisõmbluse kvaliteedist.

Elektrimudeli teostamine

Maja kütmiseks isetehtav elektriboiler valmistatakse järgmiste materjalide ja tööriistade abil:

• nurklihvija või veski;
• inverterkeevitusmasin;
• multimeeter;
• lehtteras paksusega 2 mm;
• Adapterid süsteemiga ühendamiseks;
• Kütteelemendid - küttekehasid saab osta või ise kokku panna;
• terastoru läbimõõt 159 mm ja pikkus 50-60 cm.

Elektrilise tüüpi üksuse loomise algoritm koosneb järgmistest sammudest:

1. Ühenduste tegemine torusüsteemiga. Teil on vaja 3 elementi läbimõõduga 3, 2 ja 1,5 tolli.
2. Paagi jaoks anuma valmistamine torust. Tehakse märgistused, lõigatakse mööda seda auk ja töödeldakse õmblused.
3. Torude keevitamine aukudesse.
4. Suurema läbimõõduga torust kahe ringi lõikamine küttekambri jaoks.
5. 1,25-tollise läbimõõduga toru ülaosa külge keevitamine.
6. Küttekehale ruumi tegemine. Põhja tehakse kaks auku.
7. Katla ühendamine torude abil süsteemiga.
8. Termostaadiga väikese võimsusega kütteelemendi paigaldamine ülemisele torule.

Kui teil pole oskusi katla ise võrku ühendada, pole see soovitatav.

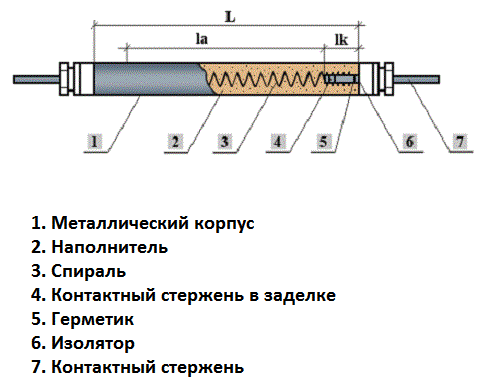

Kütteelementide montaaži omadused

Küttekehadega boilerit saate keevitada, kasutades ostetud kütteelementi võimsusega 1-1,5 kW. Vaja läheb ka toru, kinnitusdetailidega äärikuid ja kahte veetoru tükki.

Katla põhja paigaldatakse käsitsi valmistatud terastoru tükist ääriku meetodil kütteelement. Ülaservas on paisupaak, mille auk on vee täitmiseks. Veetorud on ühendatud tagasivoolu ja toitega.

Seadme kontrollimise ja käivitamise protseduur

Isetehtud boiler käivitub alles siis, kui süsteem on veega täidetud ning juhtmestik ja ühendused üle vaadatud. Sunniviisilise tsirkulatsiooni korral paigaldatakse jahutusvedeliku ühtlaseks soojendamiseks pump. Loodusliku tsirkulatsiooniga süsteemides tehakse tagasivoolulõigus väike kalle. Kokkusurutud või rebenenud toitekaablid vahetatakse välja või isoleeritakse uuesti, et küttekeha ei rikkis. Pinge kõikumiste eest kaitsmiseks on paigaldatud RCD.

Kütteseade puhastatakse tolmust ja mustusest ning värvitakse seejärel kuumakindla tootega.Enne värvi pealekandmist tuleb pind lihvida ja kruntida. Kate kantakse 2 kihina.

Vesi juhitakse kommunikatsioonidesse nii, et puuduvad õhukorgid. Õhuvoolu reguleerimiseks kasutatakse radiaatorite kraane. Järgmisena lülitage boiler sisse ja oodake, kuni see soojeneb. Vee temperatuuri kontrollitakse multimeetriga.

Plekist saab ise teha tahkeküttekatla või gofreeritud torust elektrikatla. Materjalide ja tööjõu maksumuse osas on disain odavam kui eriüksus. Seadme puuduseks on võimalikud kahjustused ja tõrked süsteemis, kui paigaldamine on valesti teostatud.
