Torustik küttesüsteemides: plussid ja miinused, paigaldusnäpunäited

Mis tahes vee soojendamise skeem sisaldab torujuhtmeid. Soojusvarustuse efektiivsus, selle funktsionaalsed ja tööomadused sõltuvad nende konstruktsiooni õigsusest ja materjalide valikust. Küttesüsteemi ühendamiseks on mitu võimalust: põhja-, kahetoru-, ühetoruskeemid. Igal neist on oma eelised ja puudused.

Küttetorude paigutuse valimise põhiparameetrid

Küttetorude paigaldamise võimalikud võimalused sõltuvad mitmest tegurist. Peamised neist on maja või korteri parameetrid, kuhu soojusvarustus paigaldatakse. Seetõttu võetakse projekteerimise esimeses etapis aluseks ehitusplaan.

Torustik on ette nähtud sooja vee transportimiseks boileri soojusvahetist radiaatoritesse ja radiaatoritesse. Sel juhul on vaja tagada optimaalne soojusjaotus kogu ruumide ala ulatuses. On oluline, et jahutusvedeliku temperatuur oleks süsteemi kõikides piirkondades võimalikult stabiilne. Sellepärast peate teadma, kuidas küttesüsteeme õigesti paigaldada.

Konkreetse torujuhtme paigutuse valimisel on määravad tegurid:

• Süsteemi tüüp. Suure pindalaga majade puhul kasutatakse sundtsirkulatsioonikatlast kütte jaotusskeemi. Alternatiiviks võib olla avatud soojusvarustussüsteem jahutusvedeliku gravitatsioonilise liikumisega;
• Soojusvarustuse töörežiim. See on jahutusvedeliku temperatuur katla toite- ja tagasivoolutorudes. Mida kõrgem on esimene indikaator, seda tugevam on soojusülekanne. See aga kajastub katla kütusekulus. Eramu küttesüsteemi juhtmestiku skeem tuleb kohandada soojusvarustuse tegelike omadustega;
• Maja üldpind. Mida suurem see on, seda pikem on kiirtee. Sellest tulenevalt suureneb kuuma vee jahutuskiirus selle liikumisel. Veekütte juhtmestiku skeem peab selle nähtuse kompenseerima;
• Hoone korrused. Torude vedamine teisele või kolmandale korrusele pole keeruline. Hoopis keerulisem on saavutada ühtlast soojusjaotust kogu maja ruumides.

Lisaks nendele teguritele mõjutavad veekütteprojekti valikut torude materjal, hoone isolatsiooniaste ja negatiivse temperatuuriga kokkupuute tõenäosus magistraalliinil. Kuid praktikas võetakse arvesse ainult optimaalset soojusjaotust.

Usaldusväärsuse suurendamiseks võib kahekorruselise maja kütte juhtmestiku skeem sisaldada juhtimiskomponente - termostaate, sulgeventiile, temperatuuri- ja rõhuandureid. See vähendab hädaolukordade tõenäosust

Ühetoruline küttejaotus

Lihtsaim viis soojusvarustuse korraldamiseks on ühe toiteliini paigaldamine. Väikeste majade ja korterite jaoks on soovitatav korralikult projekteeritud ühetoruküte põhjajuhtmestikuga.

Selle süsteemi eripäraks on ainult ühe vooluringi paigaldamine, mis, läbides maja (korteri) kõiki ruume, on ühendatud katla või tsentraalse tõusutoru tagasivoolutoruga. Sel juhul on põhjajuhtmestikuga ühetoruküttes radiaatorid ühendatud järjestikku. Need. jahutusvedeliku koguvool läbib iga aku etapiviisiliselt.

Sellel soojusvarustuse korraldamise meetodil on mitmeid eeliseid ja puudusi, mida tuleks diagrammi koostamisel arvesse võtta. Igal juhul tuleb maja õige küttejaotus eelnevalt välja arvutada.

Ühetoruahela projekteerimise, paigaldamise ja töötamise omadused:

• Minimaalne materjalikulu. See on märkimisväärne eelis, kuna see mõjutab kütteeelarvet. Selle skeemi valimisel on määravaks teguriks torude väike arv;
• Maksimaalne rea pikkus. Kui küte tehakse sundtsirkulatsiooniga põhjajuhtmestikuga, on see näitaja 50 m.p. Gravitatsioonisüsteemi puhul on torujuhtmete pikkuse piirang 30 m/p;
• Soojusvarustuse hooldatavus. Hädaolukordades (toru leke, radiaatori rike) tuleb remonditööde tegemiseks kogu süsteem seisata. Selle vältimiseks on soovitatav paigaldada veekütte juhtmestiku skeemil iga aku jaoks möödaviigud;
• Hüdraulilise takistuse suur väärtus. Seda seletatakse jahutusvedeliku järkjärgulise läbimisega iga radiaatori kaudu.

Kõige sagedamini kasutatakse korterite ja väikeste eramajade jaoks põhjajuhtmestikuga ühetorukütet. Vajadusel saab seda kaasajastada.Selleks paigaldage teine ​​tagasivoolutoru ja lülitage radiaatorid ümber.

Möödavoolupaketti on soovitatav lisada mitte ainult sulgeventiilid, vaid ka termostaadid. Nende abiga saate juhtida radiaatorite kütteastet.

Kahetoruline küttejaotus

Soojusvarustuse kvaliteedi parandamiseks on soovitatav kasutada kahe toruga küttesüsteemi. Selle erinevus ülalkirjeldatud skeemist on tagasivooluliini olemasolu. Tänu sellele saate radiaatoreid tõhusamalt ühendada.

Kõige populaarsem on kahe toruga küttesüsteem põhjajuhtmestikuga. See on mõeldud mitte ainult ühekorruselistele, vaid ka mitmekorruselistele hoonetele. Sellisel juhul on radiaatorid ühendatud paralleelselt.

Peatoitetorust läheb toru akuni, mis varustab sooja veega. Samal ajal jaotub jahutusvedeliku vool, mis muudab kahetorulise kütte põhjajuhtmestikuga soojusenergia jaotuse osas tõhusamaks.

Projekteerimisetapis tuleks arvutada selle skeemi kasutamise otstarbekus. Selleks peate arvestama kahe toruga küttesüsteemi järgmiste omadustega:

• Suurem materjalikulu võrreldes ühetorulise konstruktsiooniga. See kehtib mitte ainult torude, vaid ka muude komponentide kohta - sulgeventiilid, rõhuandurid jne;
• Ühtlane soojusjaotus. Selle küttetoru paigutuse variandi jahutusvedeliku eraldamine on otsustav valikutegur. See võimaldab tagada maja kõigi ruumide ühtse soojuskoormuse;
• Hooldatavus. Radiaatori rikke korral ei ole vaja kogu süsteemi välja lülitada.Alumise juhtmestikuga kahetorulise küttesüsteemi jaoks piisab kuuma vee voolu väljalülitamisest akusse. Edasist tööd saab teha aktiivse soojusvarustusega;
• Vesiküttega põrandasüsteemi ühendamise võimalus. Selle kahekorruselise maja kütte juhtmestiku skeemi jaoks on olemas võimalused sooja põranda korraldamiseks. See aga suurendab jahutusvedeliku mahtu süsteemis, mis mõjutab katla vajalikku võimsust.

Teise kiirtee olemasolu mõjutab otseselt paigaldamise keerukust. Kui ühe toruga kütte jaotusskeemi puhul on võimalik toitejuhe seina või valepaneeli peita, siis kahe toruga skeemi puhul on see valik problemaatiline. Sellest olukorrast väljapääs on süsteemi paigaldamine põrandale. Sel juhul tuleb põhjajuhtmestikuga kahetoruküttesse paigaldada kontrollluugid, et jälgida süsteemi seisukorda võtmepiirkondades.

Gravitatsioonitüüpi süsteemide kahetoruliseks jaotamiseks paigaldatakse suure läbimõõduga torud - 40 mm. See vähendab hüdraulilist takistust ja suurendab kuuma vee kiirust.

Torujuhtmete vertikaalne paigutus

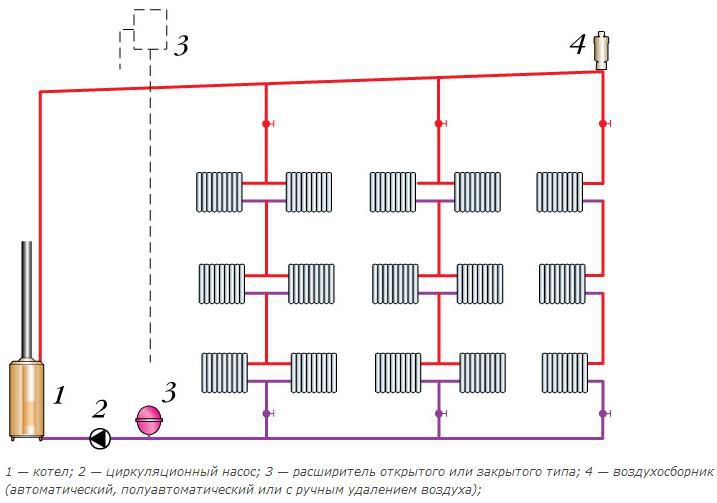

Kuidas kahe- või kolmekorruselise maja küttejuhtmestikku ise teha? Parim variant sel juhul on vertikaalne skeem. See seisneb ühe või mitme küttetõusutoru paigaldamises, millega ülejäänud ahelad on ühendatud.

Praktikas sisaldab süsteem horisontaalseid kanaleid, mis asuvad vooluringi kõrgeimas punktis. Need on ette nähtud jahutusvedeliku varustamiseks allolevatesse ruumidesse. Maja kütte õigeks paigaldamiseks tuleb kõik soojusvarustuse näitajad täpselt välja arvutada.

Nende hulka kuuluvad rõhk, hüdrauliline ja soojusjaotus.Selle süsteemi eripäraks on kõrge veekindlus, mis tuleb vedeliku ringlemiseks ületada. Seetõttu peaksite küttesüsteemi korrektseks paigaldamiseks arvutama pumba parameetrid. Gravitatsioonisüsteemi puhul toimib vertikaalne tõusutoru kiirenduse tõusutoruna. Selleks tuleks kasutada suure läbimõõduga torusid.

Lisaks iseloomustavad eramaja küttesüsteemi vertikaalset paigutust järgmised omadused:

• Torude paigaldamine pööningule. Kui sellel on halb soojusisolatsioon, on vaja konstruktsiooni kaitsta negatiivsete temperatuuride eest. Seetõttu tuleks enne küttejuhtmestiku ise tegemist kaaluda liinide isolatsioonisüsteemi või paigaldada küttekaabel;
• Töötamine loomuliku tsirkulatsiooni režiimis. Isegi majas õige küttejaotuse korral võib tekkida olukordi, kus tsirkulatsioonipump ei saa töötada. Sel juhul peaks vee soojuspaisumine kiirendavas tõusutorus vähemalt osaliselt kompenseerima pumba seiskumise;
• Õhutaskute tekkimise minimaalne tõenäosus. Selleks on vaja paigaldada õhutusavad kahekorruselise maja soojusvarustuse jaotusskeemil horisontaalsele põhijuhtmele - alguses ja lõpus.

Selle süsteemi puuduseks on torude paigutamine piki seina. Nende peitmine on problemaatiline, kuna kandvaseinas on soonte tegemine keelatud. Valepaneelide paigaldamine vähendab kasutatavat elamispinda. Seetõttu on küttesüsteemi kõige levinum alumine paigutus, et see on ülalkirjeldatust esteetiliselt atraktiivsem.

Kiirendustõusutoru minimaalne pikkus peaks olema 3 m.p.Ainult selline õige küttejuhtmestik loob süsteemis vedeliku ringluseks vajaliku rõhu.

Alumise küttetoru trass

Kõige sagedamini kasutatakse sunnitud tsirkulatsiooniga süsteemide puhul põhjajuhtmestikuga kütteskeemi. See erineb joonte asukoha poolest - need on paigaldatud põranda alusele või dekoratiivse pinna alla.

Selle skeemi eeliseks on võimalus valida toite- ja tagasivooluliinide asukoht. Selleks võite kasutada küttesüsteemi radiaalset või järjestikust põhjajuhtmestikku. Esimesel juhul toimub jaotus süsteemi paigaldatud kollektori või teede süsteemi tõttu. Nendest on iga radiaatori või akude rühma jaoks eraldi read.

Sellist põhjajuhtmestikuga kahetorulist küttesüsteemi iseloomustab ühtlane soojusjaotus. Kuid samal ajal suureneb materjalikulu ja suureneb hädaolukordade tõenäosus.

Kõige sagedamini teevad nad klassikalise kahetorulise soojusvarustuse põhjajuhtmestikuga, kui toite- ja tagasivoolutoru kulgevad mööda maja seinu. See tehnika vähendab kütte paigaldamise keerukust, suurendab selle töökindlust ja ohutust.

Küttesüsteemi alumise juhtmestiku eelised ja puudused on järgmised:

• Soojuskadude vähendamine. Need on tüüpilised ainult küttetorude marsruudi ülemise versiooni jaoks, kui liinid jooksevad pööningul;
• Soojusenergia jaotus maja ruumide vahel. Selleks on vaja paigaldada spetsiaalsed seadmed - termostaadid. Paigaldamine toimub nii radiaatori torustikus kui ka torustike üksikutes osades;
• Käivitage enne remonditööde lõpetamist. See kehtib nii avatud kui ka varjatud paigaldusega veekütte juhtmestiku skeemi kohta;
• Ebaühtlane rõhk piirkondades. Selle põhjuseks on radiaatorite paralleelühendus. Selle nähtuse minimeerimiseks on soovitatav paigaldada see madalama hüdrojaoturiga küttesüsteemi;
• Suurenenud õhulukkude tõenäosus. Selle vältimiseks avage süsteemi käivitamisel kõigi radiaatorite Mayevsky ventiilid ja oodake, kuni õhk eemaldatakse.

Samuti tuleb sellises boileri kütte juhtmestiku skeemil paigaldada ohutusgrupp. See sisaldab õhuava, õhutusventiili ja manomeetrit. Rõhu kriitilise tõusu korral stabiliseerivad need seadmed süsteemi parameetreid.

Toite- ja tagasivoolutorude vahel tuleb järgida minimaalseid kaugusi. See sõltub nende valmistamise materjalist ja läbimõõdust. Soovitatav vahekaugus peaks olema vähemalt 7 cm.

Küttetorude paigaldamise reeglid

Pärast eramaja küttesüsteemi optimaalse juhtmestiku valimist võite alustada paigaldusprotsessi. Töömahukuse vähendamiseks ja selle protsessi paremaks korraldamiseks on soovitatav tutvuda spetsialistide nõuannetega.

Esiteks peaksite koostama liinide paigutusskeemi ja märkima põhikomponentide - radiaatorite, juht- ja sulgeventiilide ning boileri - asukoha. Selleks on soovitatav võtta aluseks maja või korteri plaan. Sellele tuleb märkida kõik projekti üksikasjad. Pärast seda võite alustada installimist.

Paigaldusreeglid sõltuvad otseselt valitud kütteskeemist. See võib olla sund- või loomuliku tsirkulatsiooniga süsteem, ühetoru- või kahetorusüsteem.Allpool on toodud üldised soovitused küttetorude ise paigaldamiseks:

• Torujuhtme kalle loodusliku tsirkulatsiooni skeemil. See peaks olema umbes 5-8 mm 1 m.p kohta. kiirteed. Soovitatav on seda teha sundringlusega süsteemi puhul. Nii on võimalik tagada kütte toimimine ka elektri puudumisel;
• Torujuhtmete kinnituste vahelise kauguse säilitamine. See sõltub läbimõõdust. 16–25 mm torude puhul on see 2,5 m Kui kasutatakse 25–40 mm läbimõõduga tooteid, peab kinnituspunktide vaheline kaugus olema vähemalt 3 m.
• Pöörlevate üksuste minimaalne arv. See vähendab süsteemi hüdraulilist takistust;
• Kõrge temperatuuri süsteem. Pehmendusmaterjalina tuleb kasutada asbestnööri. Erinevalt kummitihenditest ei kaota see oma omadusi isegi siis, kui temperatuur jõuab +100°C.

Pärast lõplikku paigaldamist testitakse süsteemi survet. See on vajalik kõigi ühenduste kvaliteedi kontrollimiseks. Alles pärast seda saate teha kütte proovikäivituse.

Küttetoru paigutusskeemi õigsuse kontrollimiseks on soovitatav laadida projekt soojusvarustuse parameetrite arvutamise programmi. Tulemus aitab tuvastada nõrku kohti ja süsteemi on võimalik täiustada juba projekteerimisetapis.

Videos saate tutvuda ühetoru- ja kahetorukütteskeemi koostamise funktsioonidega:
