Eramu küttesüsteemi pumpade paigaldamise tüübid

Jahutusvedeliku ringlust kütteringis saab läbi viia loomulikul või sunnitud viisil. Pumpade laia valiku tõttu paigaldatakse kõige sagedamini teine ​​süsteem. Et küte oleks efektiivne, on vaja valida õige tsirkulatsioonipump ja paigaldada see õigesti kütteringi.

Sunniviisilise ringluse tunnused

Vesi või muu jahutusvedelik liigub tsirkulatsiooni tõttu läbi küttekontuuri. Seda on kahte tüüpi - loomulik ja sunnitud. Esimesel juhul ei ole vaja täiendavaid seadmeid, kuna vedelik ise liigub läbi süsteemi korralikult kavandatud vooluringi tõttu. Teisel juhul liigub jahutusvedelik tsirkulatsioonipumba toimel.

Vee loomulikul ringlusel mööda vooluringi on oluline eelis - paigaldamise lihtsus ja minimaalne varustus. Kuid see on vähem tõhus, kuna tuleb arvestada paljude erinevate nüanssidega. Kui kaldenurgad ja torude läbimõõdud on valesti arvutatud, siis süsteem ei tööta.

Sundringlus on töökindlam ja kvaliteetsem.Sellel on järgmised eelised:

• Torude läbimõõt on loodusliku tsirkulatsiooni süsteemiga võrreldes väike. Selle tulemusena on kulud madalamad. Lisaks ei riku väikese ristlõikega torustik ruumi välimust.
• Radiaatorite varjatud ühendamise võimalus.
• Torude nurkade keerulist arvutamist pole vaja.
• Mitmekülgsus ja tõhusus.

Puuduste hulka kuuluvad:

• Pumba kallidus. Selle tööks on vaja ka elektrit, millega kaasnevad rahalised kulud.
• Seadme rikke oht.
• Süsteem ei tööta, kui toide kaob. On vaja ette näha pumba autonoomse toiteallika võimalus.

Vaatamata oma puudustele on sundringlus eelistatav kodudes kasutamiseks.

Tsirkulatsioonipumba paigaldamine küttesüsteemi lahendab mitu probleemi:

• kütteseadmete ühtlane kuumutamine;
• küttesüsteemi kontuuri laiendamine;
• õhuummistuste probleemi kõrvaldamine.

Saab paigaldada valmis küttesüsteemi, sisestades selle.

Pumba valik

Küttesüsteem on ühendatud veega. Pump töötab tavaliselt elektriga, seega ei tohiks see vedelikuga kokku puutuda. Sel põhjusel on kõik kütteringi pumbad jagatud kuivadeks ja märjadeks.

Kuiv tüüp

Kuivas skeemis on jaotus kaheks suletud sektsiooniks. Esimeses pumpamisosas on otsekontakt veega ja teises elektriosas on toide võrgust. See on vedelikest täielikult isoleeritud.

Kuivseadmete eeliste hulka kuuluvad:

• suur jõud;
• kõrge läbilaskevõime;
• optimaalse rõhu tagamine võrgus.

Kuivtüüpi tooted on õigustatud suurtes tööstushoonetes. Parem on neid korteritesse mitte paigaldada järgmiste puuduste tõttu:

• suured suurused;
• paigaldamise keerukus;
• võlli olemasolu, mis aja jooksul kulub ja vajab remonti;
• mürarikas töö.

Pumba ostmisel on oluline eelnevalt valida, kuhu see paigaldatakse, ja arvutada välja pumpatava vee maht. Parim koht paigaldamiseks on küttesüsteemi jaoks eraldi ruum.

Märg tüüp

Seda tüüpi seadmed sobivad korteritesse, ühe- ja kahekorruselistesse eramajadesse. Märg tüüpi pumba konstruktsioon: suletud elektrilise osaga korpus, mis on ühendatud pumbakambriga. See pumpab jahutusvedelikku. Tihendus saavutatakse tihendi abil. Sisse- ja väljalaskeava juures on torud ja äärikud torude ühendamiseks.

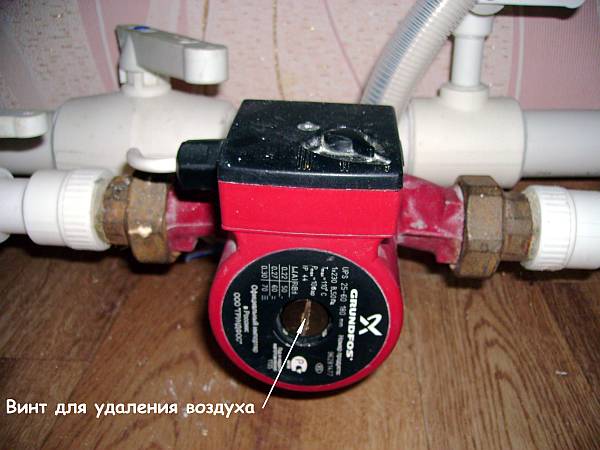

Elektriline osa on samuti jagatud kaheks osaks. Keskel on klaas, mis sisaldab kõiki elektrilisi mehhanisme peale starteri toiteahela. See asub hermeetiliselt väljaspool klaasi ega puutu kokku veega. Klaas sisaldab rootorit, mille võllile on kinnitatud tiivik. Klaasi asetamiseks jahutusvedelikku kasutatakse õhu vabastamiseks ventiili.

Süsteemi puudused hõlmavad efektiivsuse vähenemist. Plussid: madal energiatarve, lihtne paigaldus ja võimalus paigaldada mis tahes toruosale. Oluline on, et klaas oleks horisontaalses asendis, vastasel juhul kuumeneb mehhanism vertikaalselt paigaldamisel üle ja läheb kiiresti rikki.

Oluline on tagada, et hambakatu osakesed ja mustus ei satuks seadmesse.Selleks asetage puhastusfilter sisselaskeava ette.

Valiku kriteeriumid

Eelnevalt on valitud kuiv või märg tüüp. Viimane on paigaldatud elamutesse. Samuti peate otsustama pumba toitepinge, võimsuse ja jõudluse üle.

Korteri kütmiseks kasutatakse 50 Hz sagedusega ja 220 V pingega pumpasid. Pinge peab olema 220V, mida toetavad lisaks paigaldatud stabilisaatorid.

Võimsus valitakse nii, et kõik jõudlusomadused säiliksid. Mida kõrgem see on, seda rohkem on pumba tööks vaja energiat. Seal on klasside A, B ja C seadmeid. A-klassi iseloomustab minimaalne energiatarbimine, kuid nende maksumus on kõrge.

Seadme valimisel peaksite pöörama tähelepanu selle tööomadustele. Need leiate pumba karbilt või selle dokumentatsioonist.

Tulemuslikkuse kriteerium määratakse iga tööliigi jaoks eraldi. Optimaalne tasakaal tuleb hoida destilleeritud vee mahus ja sellele kulutatud elektrienergias.

Oluline kriteerium on töötemperatuuri vahemik. Kaasaegsete mudelite puhul varieerub see 2°C kuni 110°C.

Pumba paigaldus

Oma kätega eramaja kütmiseks mõeldud pumba paigaldamine pole keeruline. Kõigepealt tuleks valida koht, kuhu seade ühendatakse. Parim variant on paigaldamine polüpropüleenist tagasivoolutorule katla sissepääsu ees vee liikumise suunas. Pumba ees peab olema paisuveepaak.Kui see on avatud või membraani tüüpi, saab pumba paigaldada tagasivoolutoru mis tahes sektsiooni.

Toitetorule saab paigaldada uued kõrge temperatuuriga pumbad. Nad taluvad kuni 110°C. Sel juhul peavad kõik süsteemi parameetrid olema tasakaalus. Kui seda ei tehta, võib jahutusvedelik maksimaalsel võimsusel töötades äärmises külmas keeda ja süsteemi kahjustada. Seetõttu on soovitatav asukoht toitetorul katlast eemal, kuid enne aku esimest haru.

Suuremates majades saab teha kahte rühma toitetorusid. Sellisel juhul on soovitatav paigaldada igaühele oma pump.

Üldisi soovitusi asukoha valimiseks ei ole. Iga juhtumit käsitletakse eraldi enne pumba paigaldamist ning küttesüsteemi ja ruumi kõigi omaduste arvessevõtmist.

Samm-sammult paigaldamine

Isepaigaldamiseks vajate reguleeritavate mutrivõtmete, tangide, puksiiri ja hermeetiku komplekte. Vaja läheb ka sobiva läbimõõduga kraane, adaptereid ja painutusi. Mutrid on pumbaga kaasas. Töö hõlmab detailide keevitamist, seega peab kapten oskama seadmeid juhtida.

Toimingute algoritm küttepumba õigeks paigaldamiseks:

1. Kokkupanek komplekteerimise teel kraanidega. Kaks paigaldatakse pumba servadesse, üks sirgele torule.
2. Pumba kontuuri kokkupanek. Mutterid on vaja pingutada, kuid ärge pingutage. Pingutamine tuleks teha lõpus pärast süsteemi kontrollimist.
3. Möödavooluaasa proovimine ja sõlmede keevituspunktide märgistamine.
4. Osade kokku keevitamine.
5. Seadme kokkupanek tagasivoolutorule.
6. Torumutrite pingutamine.

Lõpuks tuleb pump ühendada. Kokkupandud süsteemi tuleb testida. Pumpa hooldatakse töörežiimis. Filtrit puhastatakse perioodiliselt ja manomeetri näidud võetakse.Keskmiste väärtustega lahknemise korral eemaldab seade ja reguleerib spetsialist.

Populaarsed tootjad

SRÜ riikides on kõige populaarsemad pumpade tootjad:

• Taani kaubamärk Grundfos ja Saksa Wilo. Need seadmed kuuluvad kõrgesse hinnakategooriasse.
• Keskmist hinnasegmenti esindavad korralikud mudelid Itaalia ettevõtetelt DAB, Aquario, aga ka Hiina Sprut.
• Firmadel Vikhr, Kalibr, Oasis, Neoclima on odavad pumbad.

Kvaliteetse toote leidmine on üsna keeruline. Selle põhjuseks on suur hulk võltsinguid ja odavaid madala kvaliteediga kaupu. Need erinevad kvaliteetsetest mudelitest lühikese kasutusea, tehniliste omaduste ebaühtluse, mürarikka töö ja korpuse tugeva kuumutamise poolest. Selleks, et mitte töötamise ajal purunenud toodet välja vahetada, on soovitatav kohe valida kvaliteetne pump usaldusväärselt tootjalt.
