Korstna torude soojusvahetite tüübid

Ahikütte eripäraks on suur atmosfääri eralduv soojushulk. Küttepuude ja kivisöe ostmise kulusid saate vähendada, kui paigaldate korstna torule soojusvaheti. Spetsialiseeritud kauplused pakuvad erinevateks töötingimusteks sobivaid rekuperaatoreid. Lihtsad seadmed on valmistatud käsitsi.

Seadme otstarve

Kütuse ahjudes põletamisel eralduvast soojusest kuni 40% ei täida oma sihtotstarvet. Tõmbe kaudu satuvad kuumad gaasid korstna kaudu atmosfääri. Sellisel juhul muutuvad metallist väljalaskekanalid väga kuumaks.

Soojusvaheti korpus, mis ei kuumene nii palju, kaitseb juhusliku puudutamise korral põletuste eest.

Soojusvahetit kasutades pannakse osa energiast tööle küttesüsteemi õhu, vee või antifriisi soojendamise teel.

Tööpõhimõtted

Tõhusaks peetakse ainult metalltorule paigaldatud soojusvahetit. Tellistest korstnate välispind ei soojene üle 40 kraadi, seega ei saa neist palju soojust kätte.

Seadmete tööalgoritm on lihtne:

• toru läbivad kuumad gaasid soojendavad seda;
• korstna välispinnalt kandub soojus jahutusvedelikule - vesi, õhk, antifriis;
• Jahutusvedelik eraldab ruumi soojust.

Erineva konstruktsiooniga rekuperaatorid kannavad soojusenergiat põlemisproduktidest jahutusvedelikku.

Tootjad ja müüjad jagavad seadmed kahte tüüpi sõltuvalt energiat edastavast füüsilisest kandjast: õhk ja vesi. Seadmed kasutavad jahutusvedeliku loomulikku ja sunnitud ringlust.

Õhksoojusvahetid

Töös on kasutatud konvektsiooni põhimõtet.

Seadmeid on mitut tüüpi.

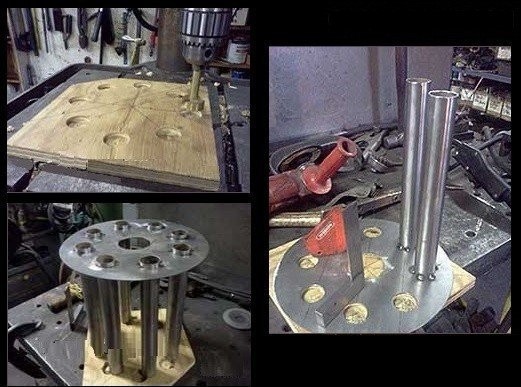

• Põlemissaaduste vool jaguneb ja tõuseb läbi mitme toru. Suur pindala kiirendab soojusülekande protsesse.
• Põhikanali külge on keevitatud mitu toru. Konvektsiooni tõttu läbib ruumi õhk läbi soojusvaheti, soojeneb ja tõuseb torude kaudu üles.
• Peamise ümber on paigaldatud suurema läbimõõduga toru, mille külge on kinnitatud sisse- ja väljalaskekanalid. Seadme abil saate kütta ahju asukoha kõrval asuvaid ruume.
• Kesktoru külge keevitatakse metallribid, moodustades kanalid. Nii suurendatakse soojusvahetusega ja kiirendava konvektsiooniga seotud ala.
• Variant kelluk-tüüpi ahju jaoks. Kuumad gaasid tõusevad läbi soojusvaheti ja soojendavad õhku. Jahtumisel langevad aurud kellukest alla ja eralduvad atmosfääri.

Tööstuslikult toodetud õhksoojusvahetiid on lihtne osta spetsialiseeritud jaemüügipunktidest. Tooted toodetakse standardsete kinnitusdiameetritega. Sellised seadmed paigaldatakse korstna ühe sektsiooni asemel.

Kui väljalasketoru on valmistatud mittestandardsete mõõtudega, saate korstnale soojusvaheti hõlpsalt ise valmistada. Selle tööga saab hakkama iga kodune meistrimees.

Tehase seadmete hind on kõrge – see on teine ​​argument ise soojusvaheti valmistamise kasuks.

Tööks vajate tööriistu:

• keevitusmasin ja kaitsemask:
• nurklihvija (lihvmasin) lõike- ja lihvketastega;
• puur koos puurite ja otsikute komplektiga metalli jaoks;
• mõõdulint, joonlaud, kaitsevahendid (kindad, prillid).

Olenevalt valitud disainist valitakse olemasolevatest laost või ostetakse metallribad või nurgad või terasplaadid.

Tööks ei ole soovitav kasutada tsingitud terast. Kõrge temperatuurini kuumutamisel satuvad õhku kahjulikud tsingiühendid.

Lihtsad omatehtud kujundused

Korstna õhksoojusvaheti lihtsaim ja soodsaim variant on peatoru külge keevitatud ribid. Töö ei kesta rohkem kui tund.

Sobivad materjalid:

• nurga- või metallplaadi tükid;
• profiil või ümmargune toru.

Kogu protsess seisneb võrdse pikkusega osade lõikamises ja nende keevitamises korstna toru külge.

Soojusvaheti ei tohiks kogu kasutamata soojust "ära võtta" - ebapiisavalt kuumas torus tekib kondensaat ja süsiniku ladestused ning tõmme väheneb.

Omatehtud mudelite kasutamist piirab nende ebameeldiv välimus. Kui disainilahendusi pole vaja (garaaž, töökoda, supelmaja), tulevad mudelid ülesandega edukalt toime.

Keerulisemate võimaluste puhul, kui gaasivool on jagatud mitmeks toruks, on vaja professionaalseid keevitusoskusi - vingugaasi lekkimine keevitamata piirkondade kaudu on surmav ja suits ei võimalda teil mugavalt ruumis viibida.

Juhtudel, kui on vaja korralikke ja ilusaid kujundusi, on parem võtta ühendust kaubandusorganisatsioonidega ja osta valmistoode.

Roostevabast terasest nikeldatud detailide või soojusvahetite valmistamiseks vajate kallist materjali, tööoskusi ja punktkeevitamiseks spetsiaalseid seadmeid.

Veemudelid

Vesisoojusvahetites on torust energia ülekandmise vahendiks vedelikud - vesi või antifriis küttesüsteemides või puhas vesi majapidamistarbeks.

Seal on kaks kujundust:

• akumulatsioonipaagiga ühendatud mähise kujul;
• "samovaride" kujundused.

Esimesel juhul on toru ümber mähitud mitu vasest, alumiiniumist või roostevabast torust keerdu, mis on ühendatud akumulatsioonipaagiga.

Spiraal võib asuda õhuruumis või lisapaagi sees. Teine võimalus hõlmab suletud mahutit, mis asub metallkorstna ümber. Paagi külge keevitatakse liitmikud kuumutatud vedeliku etteandmiseks ja tühjendamiseks.

Soojusvahetis soojendatud vesi tõuseb füüsikaseaduste tõttu välisesse akumulatsioonipaaki. Korraldage kindlasti tsirkulatsiooniring. Kui seda ei tehta, siis vesi kuumeneb ja lõhub rekuperaatori.

Paagist võetakse soe vesi. Vee eemaldamiseks on vaja äravooluventiili, kui ruumi pidevalt ei soojendata. Negatiivse temperatuuri korral võivad konstruktsiooni kõik osad sulada.

Pärast tsirkulatsioonipumba ja ohutusrühma lisamist ahelasse ühendatakse soojusvahetiga üks või maksimaalselt kaks kütteradiaatorit. See disain on piisav ühetoalise ruumi soojendamiseks.

Tahkekütuse ahju soojusvaheti maamaja ei küta. Suur soojuse eemaldamine viib torude jahutamiseni ja tõmbe vähenemiseni.

Kuidas seda ise teha

“Samovari” kujunduse valmistamine usaldatakse professionaalidele või ostetakse valmistoode poest.

Et vältida lekkeid õmblustes, vajate keevitamise oskusi.

Metalli keevitamiseks kasutatakse gaaskeevitust - elektrikeevisõmblused ei sobi pikaajaliseks tööks vedelikega täidetud süsteemides.

Nad teevad oma soojusvaheti spiraali kujul kuuma soojendamiseks.

Materjalid, mida vajate:

• vasest või alumiiniumist toru läbimõõduga kuni 25 mm;
• ujukmehhanismiga paak vedeliku varustamiseks veevarustustorustikust;
• painduv vooder;
• kuulventiil

Loodusliku veeringluse toru kogupikkus ei tohiks ületada 3 meetrit. Kui osa on pikem, paigaldage soojusvaheti ette tsirkulatsioonipump.

Tööde järjestus:

1. Toru otstesse lõigatakse niidid liitmike ühendamiseks.
2. Toru keritakse ümber korstnaga sama raadiusega vormi. Kui toru ristlõige on väike, täidetakse see liivaga. See hoiab ära sisemise sektsiooni kortsude ja kattumise.
3. Paigaldage valmis spiraal korstnale.
4. Riputage soojusvahetuspaak seinale, kuid mitte kõrgemale kui 50 cm spiraali kuuma vee väljalaskeavast.
5. Ühenduste loomine.

Lihtsam, kuid kallim variant on see, kui spiraali valmistamiseks kasutatakse painduvat gofreeritud roostevaba toru. Nad ostavad gofreeritud torusid, mille liitmikud on juba paigaldatud. See muudab paigaldamise lihtsamaks; te ei pea ostma spetsiaalseid tööriistu pistikute paigaldamiseks.

Korstna jaoks ostetud või enda valmistatud soojusvaheti säästab raha kütuse ostmisel ja lisab maamaja, supelmaja või garaaži mugavust. Seadmed tasuvad end kiiresti ära ja omatehtud on odavad. Paigaldamine ei nõua suuri oskusi, kuid seadme eelised on suured.
