Kuznetsovi ahjude tüübid ja nende järjekord

Maja ei saa pidada mugavaks, kui sellel puudub kvaliteetne ja töökindel küttesüsteem. Kuznetsovi ahjud lahendavad kütte- ja toiduvalmistamise probleemid kodudes ja suvilates, kus gaasivarustus on võimatu ja elektrivarustus on ebastabiilne. Lisaks positiivsetele omadustele pole Kuznetsovka ka puudusteta. Seda tuleb ahjude kuplivalikute valimisel meeles pidada.

Disaini omadused ja tööpõhimõte

Kanalahjus liigub kuum õhk tulekoldest korstna poole. Samal ajal soojenevad konstruktsiooni seinad, millest kiirgub soojust ruumidesse. Sellistes küttepuitkonstruktsioonides eemaldatakse põlemisproduktid loomulikult. Mida parem on süvis, seda kiiremini kuum õhk tänavale juhitakse. Seadme efektiivsus ei ulatu üle 60%. Kuni 40% soojusest "soojendab" ümbritsev ruum.

Kanalimudelid on mahukad, küte on ebaühtlane - algosas (kui õhk on kuum) soojenevad seinad rohkem, korstna otsas vähem.Temperatuurierinevused põhjustavad sageli seinakonstruktsioonis pragusid.

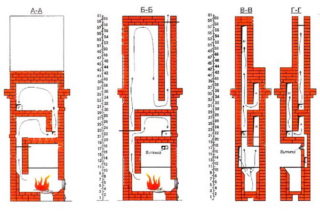

Kuznetsovi ahjud kasutavad kuumade põlemisproduktide eemaldamiseks teistsugust meetodit. Selle tee äärde on paigaldatud üks või mitu õhupuhastit, milles toimub õhuvahetus.

Kambrid suhtlevad kitsaste pilude kaudu, mida nimetatakse "kuivadeks õmblusteks".

Alumine kapuuts on kombineeritud kaminaga. "Kupli" alla koguneb füüsikaseaduste tõttu kuum õhk, mis soojendab ahju seinu ja jahutab ennast. Kütuse põlemisel siseneb kella uus osa soojust, nihutades maha jahutatud massid. Jahutatud õhk voolab teise kuplisse, kus protsessi korratakse.

Sõltuvalt köetava ruumi mahust võib olla mitu õhupuhasti, mis on paigutatud vertikaalselt üksteise kohale. On mudeleid, kus kuplid asuvad horisontaaltasapinnas kõrvuti.

Kuznetsovi ahjude plussid ja miinused

Igal küttekonstruktsioonil on eelised ja puudused. Kellatüüpi ehitusvõimaluse valimisel võtke arvesse positiivseid omadusi:

• Hoones vähem telliseid, kuna kuplid on õõnsad.
• Kuznetsovkad on kaalult kergemad ja vundament on lihtsam.
• Kuppelmudelite efektiivsus ulatub 80% -ni, mis säästab kütust.
• Kuznetsovi ahjud on ehitatud erineva kuplikonfiguratsiooniga (horisontaalses ja vertikaalses tasapinnas), nii et nendega saab kütta kõrgeid hooneid ja avaraid ühekorruselisi maju.
• Müüritise ja õhukeste seinte tühimikud soojenevad klassikaliste vene ahjudega võrreldes kiiremini. Samas jääb kuum õhk kuplitesse kinni ega pääse korstna kaudu välja, mistõttu seppadel kulub mahajahtumiseks palju aega.
• Teises sektsioonis saate paigaldada veesoojusvaheti.Leegi ja soojusvaheti seinte vahel puudub otsene kontakt, mis välistab metalli põlemise. Vee soojendamiseks anumana saab kasutada metallist või alumiiniumist paaki.
• Täiendav siiber lülitab seadme suvekasutusrežiimile – teine ​​ja kolmas õhupuhasti on protsessist välja jäetud ning ahju saab kasutada ainult küpsetusrežiimis, ilma ruumi õhku soojendamata.

Samal ajal pole kuppelahjudel ka puudusi:

• Ehitus on kallim tänu suurematele tasudele käsitööliste töö eest.
• Kanalite keerukus ja konfiguratsioon raskendavad tahma ja setete puhastamist.
• Muljetavaldavad geomeetrilised mõõtmed võimsate mudelite jaoks.
• Kiire kütmine nõuab küttepuude suuremat tarbimist, millest osa ei põle algstaadiumis täielikult ära.
• Omanike arvustuste kohaselt on kasutusiga piiratud 15 aastaga.

Kuppelahju hakkavad nad ehitama alles pärast kõigi disaini plusside ja miinuste põhjalikku analüüsi.

Erinevate otstarvete sordid

Igor Kuznetsov ja tema meeskond on loonud suure hulga universaalseid ja spetsiaalseid mudeleid. Mõned on mõeldud ainult ruumide kütmiseks, teised on täiendatud toiduvalmistamise või vee soojendamise elementidega. Kaminad on eraldi ala.

Praktikas testitud võimaluste joonised on kogutud leiutaja veebisaidile. Mugavuse huvides on struktuuridele määratud tähtnumbrilised tähised.

Küte

Erinevad kuplite konfiguratsioonivõimalused võimaldavad ehitada ühe- ja kahekorruseliste majade kütmiseks mõeldud konstruktsioone.

Küttemudelid on lühendatud kui OIK (I. Kuznetsovi küttemudelid).Võimalusi leiad toas või majapidamisruumis paikneva kaminaga.

Vahelduseks ja soovitud omaduste andmiseks on ahjud, mida on täiendatud soojade vooditega (OIK -6 voodit. JA OIK 19 voodit.) ja istmetega (OIK-7s).

Mõnel tootel on sisseehitatud ahjud. Sel juhul lisatakse kooditähisele D-täht, näiteks OIK-5D.

Küttekollete hulka kuuluvad ka sisseehitatud kaminaga ahjud.

Suurte ruumide kütmiseks on vaja mudeleid RTIC (I. Kuznetsovi vene soojendusega kütteseade). Need on massiivsed ja vajavad tugevat vundamenti.

Võimalused kaminaga

Kaminad toimivad lisaks küttefunktsioonile ka siseviimistlusena. Sel juhul on kamin avatud, tulekahju on visuaalselt jälgitav. Ahjud on varustatud tavakütteks kaminaga, mis võib paikneda fassaadil, paremal, vasakul küljel või taga.

Ehituseks valivad nad võimaluse, mille puhul on ahju mugav hooldada majapidamisruumist või esikust - te ei pea küttepuid elutuppa tassima. Jäätmetega (tuhaga) töötamine ei tähenda ka vältimatut mustust ruumis tuhapanni ja esikust tuulutusava puhastamisel.

Välja on töötatud OIK-K variandid diivanite, sisseehitatud ahjude ja nurgakaminaga.

Katlad

Veeküttekontuuri korraldamiseks on välja töötatud valikud tähisega KIK (I. Kuznetsovi boiler). Teise kupli sisse on ehitatud terasest soojusvaheti. Vesi ringleb läbi süsteemi tänu elektripumbale.

Mudelid on mõeldud 16, 17, 34 ja 64 kW võimsusele. Esimene võimalus (16 kW) on varustatud pliidiplaadiga.

Küte ja toiduvalmistamine

Universaalsed kütte- ja toiduahjud on mõeldud aastaringse elamispinnaga kodudesse.Mudelil on sisseehitatud pliidiplaadid ja ahjud, riiulid toidu ja vee soojendamiseks.

Küttekatel võib asuda ees või küljel, mis võimaldab teil valida mis tahes sisekujunduse jaoks sobiva võimaluse.

Lisavarustusena on saadaval voodi paigaldamine. Suurte ruumide jaoks tehakse piklikud kaminad, mis võimaldab kasutada suurekaliibrilisi küttepuid. Need põlevad kauem ja kütust tuleb lisada harvemini.

Pliidiplaadi suurus sõltub pere koosseisust. 2-3 inimese jaoks vali vähendatud pind, mis säästab kütust.

Vanni jaoks

Eraldi alana tõi I. Kuznetsov välja saunaahjud. Seal on kolm sorti: BIC, BIC BC ja BIC PC. Lühend BIC vastab eesmärgile ja lisatähised näitavad, et konstruktsioon on varustatud kaminaga.

Erinevate paigutuste jaoks valitakse mudelid, mis erinevad kamina ja kamina asukoha poolest - leiliruumis, puhkeruumis või garderoobis.

DIY ehitus

Omal käel ehitamine sobib ainult müürsepa oskustega inimesele. Ahjuehituses on palju peensusi, mis selguvad alles pärast aastatepikkust tööd. Tasub õppida põhipunktid, et jälgida palgatud käsitööliste tööd ja valida ise materjale.

Mudeli valik

Ehitus algab mudeli valimisest. Isegi projekteerimisetapis määratakse järgmine:

• kohtumine;
• vajalik soojusülekande võimsus;
• konfiguratsioon;
• müüritise materjalid ja nende kogus.

Kodulehel olev kokkuvõtlik tabel näitab kummagi poole geomeetrilisi mõõtmeid ja soojusülekannet. Pärast jaotisse "tasuta joonised" minekut arvutatakse materjalide kogus tellise täpsusega järjekorras.Mõne ahju joonise eest peate maksma väikese summa - ostmiseks on vaja registreeruda saidil.

Materjalid ja tarvikud

Kõik kulumaterjalid valitakse ja ostetakse ette, kuna pärast ehituse algust ei pruugi te kiiresti leida näiteks vajaliku suurusega uksi või klappe.

Kuznetsovi ahju jaoks vajate:

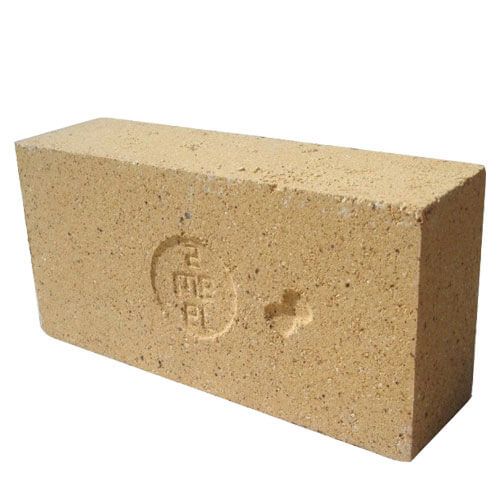

• kolme tüüpi tellised - täispunane, klassiga vähemalt M-150, šamott kuumakindel, eelistatavalt ShB-8, ja müüritise väliskihi viimistlus;
• liiva-tsemendi segu ahjudele;
• valatud tooted vastavalt joonisele - põlemis- ja tuhakambri uksed, rest, klapid ja vaated, uksed kanalite puhastamiseks;
• traat ridade sidumiseks paigaldamise kiirusega piki iga kahe rea perimeetrit;
• kamina laenurgad;
• tugevdusvõrk vundamendi valamiseks;
• asbestjuhe malmist liistude soojusisolatsiooniks.

Töötamiseks vajate kellu või kellu, anumaid lahuste segamiseks, loodi, vuuki, mõõdulint ja loodi.

Ehituse esimeses etapis ehitatakse vundament, mille pikkus ja laius vastavad ahju suurusele. Selleks tehke maasse auk, valage ja tihendage 10–15 cm liiva. Valmistatud raketis valatakse raske betooniga.

Valatud vundamendi ülemine serv tehakse 13–15 cm põrandapinnast allapoole, seejärel täidetakse süvend kahe kihi tulekindla tellisega. Neid on vaja selleks, et soojus ei pääseks läbi põranda maapinnale.

Vundamendi täielikuks tugevuseks kuluv aeg on 28 päeva, kuid ladumist võib alustada 17–20 päeva pärast, kui ehitust ei plaanita väga kiiresti valmis saada.

Järgmistes etappides püstitatakse ahju “kere”, järgides rangelt juhiseid, järgides järjekorda ning kontrollides horisontaalset ja vertikaalset taset.

Korstna läbipääs lagedest on varustatud soojusisolatsiooniga, mis takistab ehitusmaterjalide kuumenemist.

Kohe pärast ehituse lõppu tehakse madala intensiivsusega katsetuli. Sel ajal põlevad kõik ebameeldivat lõhna eraldavad ained läbi ning seinad soojenevad ja kuivavad ühtlaselt.

Kas tasub seda ise ehitada?

Leiutaja veebisaidil leiduva metoodilise materjali hulk ja seeriajoonised võimaldavad teil ise vanni või koju kellaahju ehitada. Sel juhul järgige kindlasti töö järjekorda. Kinnisvaraomanikud, kes pole oma ehitusoskustes kindlad, pöörduvad spetsialiseerunud ettevõtete poole.

Võimsate kuppelkonstruktsioonide ehitamine on parem usaldada professionaalidele. See säästab lõpuks aega ja raha.

Igal juhul tasub harjutada väikese Kuznetsovi küttekolde ehitamisega, näiteks majapidamisruumi või lemmikloomade lauta. Alles pärast seda võite hakata elamusse ahju ehitama. Õigesti valitud ja valmistatud disain kestab mitu aastat ilma riketeta.
