Isolatsiooni usaldusväärne kinnitamine on ruumi soojusisolatsiooni loomisel hädavajalik samm. Isolatsioonimaterjalina kasutatakse pehmeid, lahtisi ja poorseid lehti või matte, mida on lihtne kinnitada. Väikeste mahtude korral kinnitatakse need liimiga või asetatakse lihtsalt vardade vahele. Suuremahuliste ehitustööde puhul on vaja kasutada spetsiaalseid kinnituselemente - tüübleid. Need erinevad kinnitusviisi, tootmismaterjali, pikkuse ja läbimõõdu poolest. Enne töö alustamist on vaja valida õiged soojusisolatsiooni hoidikud.
Kinnitusvahendite tüübid
Isolatsioon on heterogeenne mitmekihiline materjal, sageli poorse struktuuriga. Selle kinnitamise raskus seisneb konstruktsiooni terviklikkuse kahjustamise ohus, eriti kui kasutatakse hüdroisolatsiooni ja aurutõkkeid. Sel põhjusel jagatakse klambrid kahte põhirühma:
- tüüblid fassaaditöödeks ja seinte soojusisolatsiooniks;
- tüüblid katusekatte soojustamiseks.
Esimest tüüpi kinnitusdetailid on terviklik või kokkupandav seenekujuline struktuur. Kokkupandav koosneb vaheosaga hülsist, surveketta kujul olevast peast ja vardast.Isolatsioonitüübel erineb tavalisest ainult pea suurenenud mahu poolest. Ketta läbimõõt on 45-90 mm. Valmistatud erinevat tüüpi plastist ja metallist.
Teist tüüpi tüübel on õõnes plastikvarras, millel on lai surveketas. Sellel on spetsiaalne paigaldusmeetod - soojusisolaatori korpusesse. Nael läbib ja kastetakse betooni või muusse tihedasse materjali.
Valiku kriteeriumid
Materjali pinnale kinnitamise kvaliteet sõltub õigest valikust. Tüüblite valimisel peate pöörama tähelepanu mitmele tegurile:
- Pikkus. See sõltub isolaatori ja muude kihtide paksusest, seina kõrvalekaldest vertikaalist ja minimaalsest lubatud süvendist.
- Väljatõmmatav koormus.
Kuju oleneb ka materjalist. Kerge soojusisolaator ei talu jäika kinnitust.

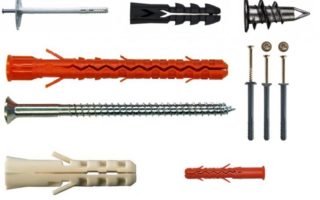

Tüüblite tüübid
Tüüblid saab klassifitseerida mitme kriteeriumi järgi – disaini, materjali ja disaini järgi. Valik sõltub isolatsiooni enda omadustest.
Disain
On kaks peamist kinnitusviisi:
- Ruumitu. Tüübel ei vaja riistvara. Kinnitused paigaldatakse läbi isolatsiooni eelnevalt puuritud auku.
- Vahetükk. Varda korpusesse lüüakse või keeratakse nael või kruvi. Varda alla tehakse esmalt auk, kuhu see tuleb panna.
Esimest võimalust kasutatakse raku betooni jaoks ja teist - tihedate materjalide (tellis, betoon) jaoks.
Valmistamismaterjal
Tüübel ise on valmistatud erinevat tüüpi plastidest. Metall on kõrge soojusjuhtivuse tõttu keelatud.Kruvi või nael on valmistatud plastikust või metallist.
Peamised tüüblite plastitüübid:
- Nailon või polüamiid. See on kerge materjal, millel on kõrge tugevus. Seda saab kasutada mis tahes pinnale paigaldamiseks. Isolatsiooni kinnitusdetailide maksimaalne lubatud koormus on 120 kg. Töökoormus - 30 kg.
- Polüpropüleen. Seda iseloomustab suurenenud tugevus ja kõvadus. Koormus ulatub 150 kg-ni.
- Klaaskiuga tugevdatud polüamiid. See on uus materjal, millel on sama tugevus kui metallidel. Sellel on madal soojusjuhtivus, mistõttu on see metalldetailidest olulisem materjal.
Vahepulk võib olla valmistatud samast plastikust kui soojusisolatsiooni seenetüübel või metallist.
Metallist kasutatakse järgmisi materjale:
- Tsink teras. Tsingikihi paksus peab olema vähemalt 6 mikronit. Kasutatakse normaalsetes tingimustes normaalse niiskustasemega.
- Roostevaba teras. See on kallim kinnitusvahend, kuid see ei ole korrosioonile vastuvõtlik. Terasest hoidikute peamine kasutusala on kõrge õhuniiskusega kohad.
Disaini järgi eristatakse neid:
- Nael ja tüübel on valmistatud sama tüüpi plastikust. Erinevaid tüüpe ei soovitata kasutada, kuna nende soojuspaisumistegurid on erinevad. Plastnaeltega soojusisolatsioonitüüblit kasutatakse peaaegu kõigis kliimatingimustes.
- Tüübel on plastikust, varras metallist. Kinnituse tugevus suureneb, kuid metall juhib soojust. See viib külmasilla moodustumiseni.
- Isolatsiooniks plastiktüübel ja termopeaga metallvarras.See disain väldib külmasilla välimust. Kruvipea on kaetud nailonkorgiga ja nael on sees.
Igal soojusisolatsiooni tüübli-naela kombinatsioonil on oma positiivsed ja negatiivsed küljed, samuti oma maksumus. Valik sõltub selle ruumi kliimaomadustest, kus isolatsioon toimub.
Toodete suurused
Plasttüüblite jaoks pole GOST-i standardeid, kuid need on olemas polüamiidtoodete jaoks. Dokumendis on kirjas, mis marki plastikut võib kasutada ja millistes makrokliimatingimustes.
Soojusisolatsiooni kinnitusdetailid peavad olema piisava pikkusega. See on tingitud süvenemisest läbi mitme soojusisolatsioonikihi. Muude osade suurused varieeruvad väikeses vahemikus:
- korgi läbimõõt - 45 mm kuni 90 mm;
- 2 varda läbimõõtu – 8 mm ja 10 mm;
- pikkus 40 mm kuni 400 mm.
Kandevõime sõltub klambri tugevusest ja seinte materjalist. Koormus võib olla vahemikus 0,3 kN kuni 23 kN.
Pikkuse saab arvutada valemi abil L = H + I + K + W. L - tüübli pikkus, N - isolatsiooni paksus, TO – krohvi- või liimikihi paksus (kui see on olemas), I – lisand betooni/tellis/puidu sisse kinnitamiseks (50 mm), W – varu.
50 mm paksuse vahu kasutamisel, mis on paigaldatud 5 mm liimikihile, on vaja 110 mm pikkust tüüblit. 50 mm kaldega kõvera seina korral suureneb suurus vastava väärtuse võrra 160 mm-ni. Kahekordse isolatsioonikihi jaoks vajate 210 mm tüüblit.
Liigne pikkus ei ole alati positiivne tegur. Seda tuleb korteri õhukeste seinte soojustamisel arvestada.
Kuulsad tootjad
Juhtivad isolatsioonitüüblite tootjad on Saksamaa, Venemaa ja Poola ettevõtted. Tuntumate ettevõtete hulka kuuluvad:
- Termoklip. Ettevõte tarnib Venemaale ja SRÜ riikidesse roostevastase kattega süsinikterasest tooteid. Toodetakse mitme seeria tüübleid, mis on valmistatud plokkpolümeerist. Mõnel mudelil on soojusisolatsioonikate.
- Isomax. Toodab ketastüüblit läbimõõduga 10 mm. Nael on valmistatud tsingitud kattega süsinikterasest. Võimalik paigaldada termopea.
- Tehnika-Krep. Venemaa tootja tarnib erineva kujundusega plastist kinnitusvahendeid. Neil võib olla plastikust või metallist nael või termokate. Neil on keeruline keemiline koostis. Terasnaelal on tsingitud kate.
Kõikidel toodetel on paigaldustöödeks vajalikud sertifikaadid ja litsentsid.
Paigaldustööd
Kõigepealt tuleb välja arvutada, mitu tüüblit on vaja, milline peaks olema nende pikkus ja läbimõõt. Oleneb isolatsioonist. Selle kaal on praktiliselt ebaoluline, paksus ja lõtvus on olulised.
Seene isolatsiooni kinnitusdetaili pikkus sõltub mitmest parameetrist. Isolatsioonilehe paksus, liimikiht, aurutõke, hüdroisolatsioon. Samuti on vaja arvestada kõrvalekaldumist vertikaalist ja maksimaalset võimalikku süvist seina. Kõik need kriteeriumid tuleb dokumentatsioonis ära näidata ja nende põhjal valitakse suurus.
Korgi läbimõõt määratakse soojusisolatsiooni lõtvuse astme järgi. See kriteerium on ligikaudne; täpseid väärtusi pole kuskil näidatud. Kui soojusisolatsioon on kerge ja lahtise struktuuriga, peaks läbimõõt olema suur.Vahtplasti ladumisel saab valida väikese peaga tüüblid. Mineraalvilla paigaldamiseks valige suurimad korgid.
Kinnituste arv sõltub isoleerplaatide kaalust ja ketastüübli enda võimalikust koormusest isolatsiooni kinnitamiseks. Neid peaks olema vähemalt 5 plaadi kohta - 4 on kinnitatud nurkadesse, 1 keskpunkti.
Kõik need väärtused kehtivad siis, kui maja sisemus on isoleeritud.
Kui fassaadi külge kinnitatakse soojusisolatsioon, tuleb arvestada tuulekoormusega. Kinnituste arv suureneb, neid peaks olema vähemalt 6, mis asuvad kahes paralleelses reas. Kui hoone kõrgus on kuni 20 meetrit, siis 1 ruutmeetri kohta. seal on 7 tüüblit. Üle 20 meetri kõrgusel suureneb kinnitusdetailide tarbimine 9 tükini.
Kinnitustehnoloogia
Soojusisolaator asetatakse pinnale paigaldamise vahepealsel etapil. Kõigepealt laotakse puitplokkidest raam, mille vahele asetatakse isolatsioonilehed. Paigaldustööde keerukus seisneb vajaduses eelnevalt arvesse võtta kõiki kinnitusmehhanismide nüansse. Kui soojustatakse krohviga lage, tuleks vihmavarju tüübli paigaldussügavust suurendada.
Soojustus ise kinnitatakse liimiga (vahupolüuretaan, vahtpolüstüreen ja vahtpolüstüreen) või laotades saadud karkassirakkudesse (mineraalvilla puhul). Igal paneelil on vaja märkida kohad, kuhu hoidik paigaldatakse. Teatud sügavusega auk puuritakse 10-15 mm varuga. Kui te seda reservi ei lisa, ei hoia isolatsiooni kinnitamiseks mõeldud seened isolatsioonimaterjali hästi.
Saadud auku paigaldatakse isolatsiooni tüübel. Selle kettakujuline pea peaks isolatsiooni veidi vajutama.Kui nael on, tuleb see sisse lüüa. Kruvi puhul kasutatakse kruvipaigaldusmeetodit. Seenepea on kaetud korgiga, kui see on kujunduses ette nähtud.
Kinnitamiseks on soovitatav valida vuukide asukoht. See vähendab aukude ja pragude arvu, mille kaudu soojus välja pääseb. Samuti kaetakse fassaaditööde käigus kõik õmblused spetsiaalse alumiiniumist tugevduslindiga.
