Põrandaküttega kollektorirühmade tüübid ja omadused

Kütte töökindlust ja jõudlust tõstab põrandaküttega kollektorigrupp. See seade lihtsustab kasutamist ja paigaldamist. Saate selle igal ajal parandada, ilma funktsionaalsust vähendamata. Seade on mehhanism, mis jaotab jahutusvedeliku voolud katla või kanduriliini ja sooja põranda vahel.

Peamised kollektsionääride tüübid

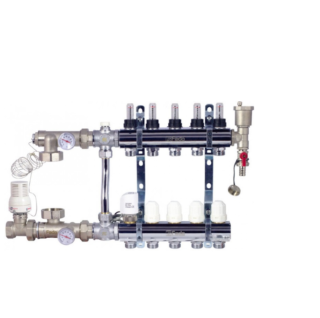

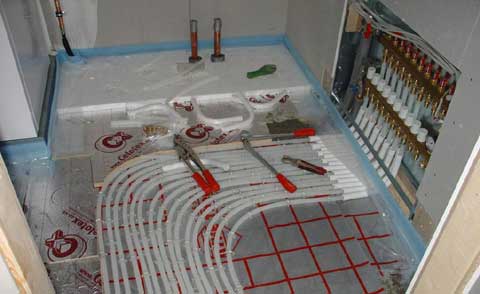

Roostevabast terasest kollektor kestab kauem kui messingist või metallist

Seadme tööskeem on järgmine: boilerist vesi siseneb akumulatsioonipaaki. Selline paak asub "kammi" kohal. Jahutusvedelik siseneb jaoturisse sulgemis- ja juhtventiilidega. Jaoturist jagunevad voolud eraldi harudeks. Väljundtorud kogutakse “kammi” põhja, et need katlasse kütmiseks saata.

Tavaliselt on seadmeks teatud arvu painutustega torujupp. Tehniliste kirjelduste muutudes keerukus kümnekordistub, automaatika seadistamise ja paigalduse keerukus muutub kordades keerulisemaks.

Valmistatud roostevabast terasest

Roostevabast terasest kollektorid on tugevamad kui messingist.Neil on suur vooluala, mis võrdsustab erinevate jahutusvedeliku tarbijate voolude rõhu. Valtek küttekollektor on mõeldud keskmiselt 50 aastaks tööks rõhul 10 atm. ja temperatuur kuni 130 kraadi.

Kaubamärgiga mudelid on usaldusväärsed - isegi keevisõmbluse välimus ei põhjusta korrosiooni. Ostes odavate tootjate mudeleid, võite sattuda madala kvaliteediga metalli ja pinna korrosiooni.

Valmistatud polüpropüleenist

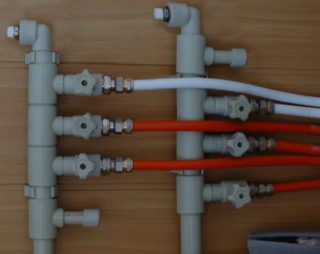

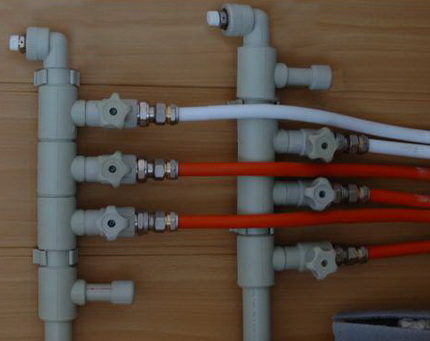

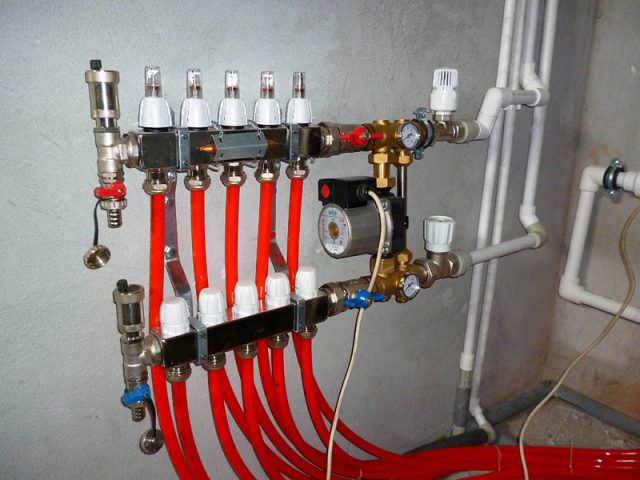

Polüpropüleenist kollektorit saate oma kätega torudest ja liitmikest kokku panna

Polümeerkamm on valmistatud polüpropüleenist torudest. See kerge materjal ei ole nii vastupidav kui teras, kuid see kestab edukalt palju aastaid. Plastikust kollektorid on äärmiselt odavad. Kasutamine on õigustatud jahutusvedeliku ringlemisel mitmes kütteseadmes. Kui teie peamine eesmärk on raha säästa, sobib see valik.

Kauplustes pakutakse mudeleid, millel on liitmikud ja sulgeventiilidega kollektorid.

Keermega metalltootele üleminekuks kasutatakse kombineeritud liitmikke.

Plastkammid on Ukrainas levinud. Struktuuri tugevdamiseks lisatakse tehase tehnopolümeerides PA66 polüamiidile tugevuse suurendamiseks kuni 30% klaaskiudu.

Polümeertoodete puuduseks on nende paksud seinad. Need kitsendavad läbipääsu ristlõiget detaili samade mõõtmetega. Teraskomponendid on tugevamad, seinu saab õhemaks muuta - siseristlõige suureneb ja läbib samadel tingimustel mitu protsenti rohkem vedelikku ajaühikus.

Teine polümeeride puudus on hapniku läbilaskvus. Klaaskiust tugevdamine vähendab selle miinimumini. Kuid hapniku difusioon on olemas.

Polümeertoodete eelised on vastupidavus agressiivsele keskkonnale, elektrokeemiline korrosioon ja madal soojusjuhtivus. Sama toru pikkuse korral kaotab polümeer vähem soojust kui teras või messing.

Valmistatud messingist

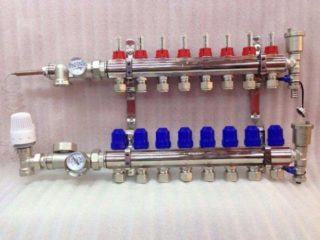

Soovitatav on osta messingist nikeldatud kollektorid

See materjal on kammide valmistamisel liider. Euroopas tootmiseks valmistatakse õõnes messingist varras. Kümneid aastaid valmistati sellest tooteid - lõigati vajaliku pikkusega, puuriti voolumõõturite jaoks auke, lõigati klappe, lõigati keermeid. Turul on ka tembeldatud mudeleid.

Messingi hinnatõusu tõttu läksid tootjad üle odavatele materjalidele – terasele ja plastikule. Siiski on eelistatud messingist mudelid. Neil on üks puudus - tsingi leostumine. Kuid see on tasandatud pinna kroomi või nikeldamisega.

Madala temperatuuriga tingimustes on messingi vähese paisumise eelised tasandatud ja suhtelised.

Disaini omadused

Kollektor jaotab jahutusvedeliku igale sooja põranda ahelale

Selle iseloomuliku välimuse tõttu nimetavad küttesüsteemide paigaldajad kollektorit kammiks. See on keeruline sõlm. See võib suunata sissetulevad jahutusvedeliku voolud erinevatele põrandaküttekontuuridele. Täiustatud seadmed eemaldavad jahutusvedelikust õhu, reguleerivad selle temperatuuri ja toitemahtu.

Kollektor toimib vahendajana katla ja tarbija vahel. Koosneb 2 sõlmest:

  • toitekamm jahutusvedeliku väljastamiseks;
  • tagasivoolukamm jahutatud jahutusvedeliku tagasijuhtimiseks katlasse või põhitorusse.

Kammide paar moodustab kollektorirühma, mis jaotab soojust suurele hulgale ahelatele ja kütteseadmetele.Kammi väljalaskeavadele asetatakse väljalülitus- või juhtimistüüpi väljalaskeklapid. Need blokeerivad jahutusvedeliku või muudavad ahelate toitemahtu. Ühe kanali sulgemine võimaldab remonti teha ilma teisi tarbijaid lahti ühendamata.

Küttesüsteemi tõhususe suurendamiseks on kammi korpusele paigaldatud lisaseadmed:

  • voolumõõturid;
  • õhu eemaldamise ja vee äravoolu ventiilid;
  • soojusarvestid.

Kui kütteringide võrdsust pole võimalik saavutada, lülitavad nad sisse tsirkulatsioonipumba, mis võrdsustab läbiva vedeliku mahu.

Erineva arvu ahelatega

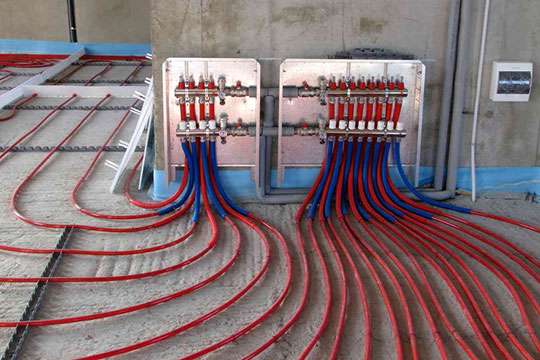

Mida rohkem on majas ruume, seda rohkem on vaja kollektoriga ühendada sooja põranda ahelaid

Vajadus kollektori järele ilmneb siis, kui kütteringe on kaks või enam. See on mugav torude kiirgamisel sooja põrandasüsteemi loomiseks - iga kütteseadme jaoks eraldi.

Küttesüsteem on paigaldatud aastakümneteks. See on põranda tasanduskihi sisse ehitatud ja seda ei saa eemaldada. Seetõttu on kollektorirühmal võimalus blokeerida mitu kanalit korraga. Sellise süsteemi iga vooluahel on remondi, ennetava hoolduse ja hädaabitööde jaoks välja lülitatud.

Varem monteeriti kollektoreid paljudest teedest koos sulgeventiilidega. Nüüd võimaldavad tehnoloogiad valmistada toodet vastavalt kliendi vajadustele. Valmis kollektorirühm koosneb kahest kammist läbipääsu läbimõõduga 1 tolli. Seda läbimõõtu kasutatakse enamikul juhtudel. Kütteseadmete väljundid on vajadusel 0,5 tolli, neid saab kombineerida väikese läbimõõduga ja need on varustatud ¾-tolliste adapteritega.

Kokkupandavad kollektorirühmad tulevad turule mitmete ühenduspunktidega - 2 kuni 12.

Kollektorirühmad on vesipõrandaküttesüsteemi keskne element. Kollektorite endi põhimooduliks on segamisüksused-rühmad.

Individuaalelamuehituses on sõlmed ühendatud kõrgtemperatuurse küttesüsteemiga. Sellel temperatuuril jahutusvedelik ei saa põrandat soojendada, vastasel juhul hakkavad materjalid deformeeruma, põrandakattest eralduvad kahjulikud ained ja te ei saa paljajalu kõndida. Temperatuuri alandatakse segamisrühmade sisseviimisega. Külma vee lisamisel tagasivoolutorust saavutab jahutusvedelik SNiP poolt ette nähtud väärtused - 26 kraadi ruumides, kus viibivad inimesed püsivalt, 31 kraadi - ajutise olekuga, 35 kraadi - piki vannitoa kütte telge. rida.

Segamisrühmad on vajalikud voolude jaotamisel kõrge temperatuuriga kateldele, mis lähevad kütteradiaatoritele ja põrandaküttele.

Valikud koos pumbaga

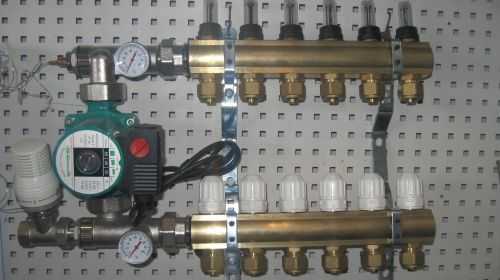

Tsirkulatsioonipump kiirendab jahutusvedeliku liikumist süsteemis

Grupisegamissõlm koosneb juhtventiilist ja tsirkulatsioonipumbast, mis on ette nähtud töökeskkonna sundringluseks küttesüsteemides. Mida rohkem kollektorirühmi komplektis on, seda võimsamat pumpa vaja on.

Grundfos UPS-i seeria pump töötab ööpäevaringselt igat tüüpi küttesüsteemides. Pumba kiirust reguleeritakse astmeliselt. Lisaks põrandaküttele on võimalik ühendada kuni 3 akuradiaatorit, seega on võimsuse reguleerimine igati kasulik. Sarnane mehhanism töötab majapidamises kasutatavast pistikupesast, mille pinge on 220 V, on ökonoomne ja ei tekita müra. Need omadused on olulised eramajade kütmisel.

Voolumõõturiga

Voolumõõturid on küttesüsteemi kohustuslik atribuut.Need on vajalikud jahutusvedeliku voolu reguleerimiseks torude erineva pikkuse tõttu. Ilma nendeta on lühikeste torude takistus väiksem kui pikkades. See toob kaasa veesüsteemi tasakaalustamatuse. Voolumõõtur loob töökeskkonna ühtlase ringluse kõigis süsteemi ahelates.

Põrandakütte süsteemi on võimalik käitada ilma voolumõõtjata. Kuid temperatuuride täpset reguleerimist pole võimalik saavutada - sooja põranda inerts on suur. Sulgemisventiili reguleerimiseks peate ootama, kuni see jahtub. Käsitsi reguleerides peate meeles pidama klapi asendit. Voolumõõtur on märgistatud.

Mõnikord maksavad voolumõõturiga põrandaküttega kollektorikomplektid vähem kui eraldi sisselaskekraanidega kollektor.

Klapi valiku kriteeriumid

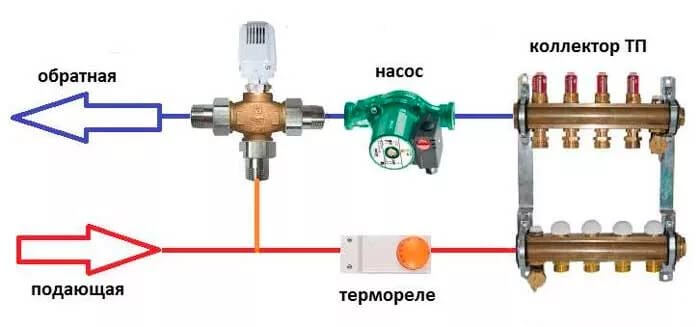

Kolmekäiguline ventiil kollektoris võimaldab hoida soovitud jahutusvedeliku temperatuuri

Kui tsirkulatsioonipump reguleerib töövedeliku juurdevoolu mahtu, piirab juhtventiil vedeliku temperatuuri. Autonoomne boiler toodab jahutusvedelikku temperatuuril 95 kraadi. Küttesüsteemis pole vesi palju külmem - 80-90 kraadi. Soojendusega põrandates on vedeliku normaalne temperatuur 35-55 kraadi. Juhttermostaat määrab töövedeliku voolu temperatuuri ja annab ventiilile käsu avada ava tagurpidi. Jaheda vee toimel temperatuur langeb. Kui temperatuur torudes jõuab 55 kraadini, eraldatakse tsirkulatsioonipump võrgust termostaadi abil, mille järel väheneb läbiva jahutusvedeliku maht.

Kolmekäiguline ventiil on 1 väljalaske- ja 2 sisselaskeavaga seade. Klapi katiku avab ventiilis asuv temperatuuriandur.

Klapi valimisel võetakse arvesse järgmisi näitajaid:

  1. Ruumi maht kütmiseks. Väikesed ruumid ei vaja keerukaid automaatikaüksusi. Rõdud, tualetid, koridorid saavad hõlpsasti töötada lihtsate seadmete järelevalve all. Suurte alade kütmiseks on vaja automaatset ventiili, millel on sisseehitatud membraani avanemistemperatuuri andur.
  2. Läbi lastud vedeliku maht. See indikaator määratakse küttesüsteemi projekti kirjutamisel. Klapp peab vastama vedeliku läbipääsu nõuetele. Muidu see ebaõnnestub.
  3. Küttetorudega ühendamiseks mõeldud ristlõike läbimõõt. Erinevate indikaatorite jaoks kasutatakse adaptereid.
  4. Valmistamismaterjal. Kvaliteetsed ventiilid on valmistatud pronksist või messingist – madala paisumisteguriga materjalidest. Need ei muuda omadusi kokkupuutel kuuma jahutusvedelikuga.

Kolmekäiguline klapp on keeruline osa. On vaja valida tuntud tootjate usaldusväärsed mudelid. Ostmisel kontrollitakse garantiid, tehnilisi näitajaid, sertifikaati, katseprotokolli.

Enne paigaldamist tuleb ventiili kontrollida - seadistatakse juhtrõnga minimaalne temperatuuri väärtus ja juhitakse läbi kuuma vee vool. Töötav ventiil peab selle voolu sulgema.

Kahe või enama korrusega elamute kütmine hõlmab mitme erineva pikkusega veekontuuri kasutamist. Kolmekäigulise ventiili ja kontrolleriga servoajami kombinatsioon võimaldab varustada kuuma jahutusvedelikku konkreetsesse ruumi või saata see kütteks.

Esialgu ei kuulu komplekti kütmiseks mõeldud servoajam. Kuid servomootori olemasolu võimaldab teil temperatuuri sõltuvalt kellaajast reguleerida.

Elektrimootoriga klapi puhul on päästikmehhanismideks elektromagnetid või väikese võimsusega servomootorid.

DIY kollektsionääride rühm

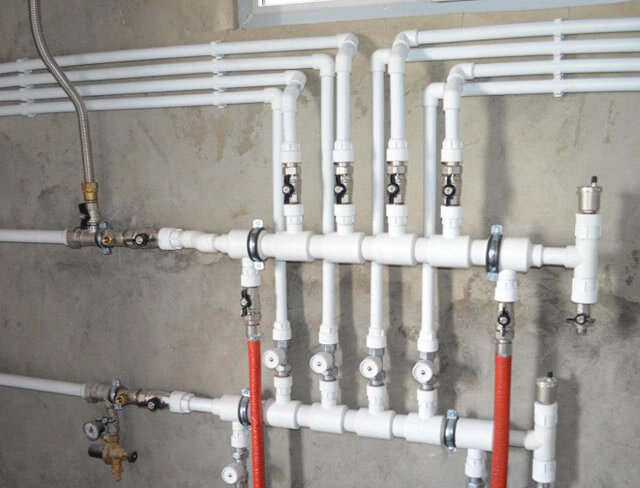

Iga omatehtud kollektori ahel tuleb remonditööde korral sulgeda

Sobiva valmistoote leidmine pole alati võimalik. Mõnikord on lihtsam säästa raha ja teha kollektor ise populaarsest materjalist - polüpropüleenist.

Toote arvutamisel tuleb järgida kuldreeglit - väljaminevate voogude summa on võrdne või veidi väiksem kui sissetulevad. Selle põhimõtte mittejärgimine ähvardab jahutusvedeliku ebaühtlast jaotumist.

Omatehtud süsteemi plussid:

  • võttes arvesse kütteomadusi ilma tarbetute kollektorielementideta;
  • raha säästma.

Propüleenkollektor koosneb kahest osast:

  • Esimene osa võtab jahutusvedeliku põhitorustikust ja jaotab soojuse tarbijatele. Selles elemendis on oluline muuta kontuurid iseseisvaks, ennetamise korral kattuvad. Selleks sulgege lihtsalt üks kraanidest.
  • Teine osa reguleerib rõhku igas üksikus vooluringis. Tänu sellele muutub jahutusvedeliku ringluse intensiivsus. Soojustarbijate efektiivsus sõltub selle valiku õigest seadistusest.

Õige disain hõlbustab tõhusa kollektori loomist kliendi konkreetsetele tingimustele. Õigeks kokkupanekuks hinnatakse mitmeid küttesüsteemi parameetreid:

  • kütteringide arv;
  • lõppseadmete kogus ja omadused - temperatuur, rõhk, võimsus;
  • täiendavate kütteelementide paigaldamise tõenäosus;
  • lisade arv - andurid, pumbad, kraanid.

Pärast seda kaaluge võimalusi vooluringide ühendamiseks kollektoriga:

  • jahutusvedeliku tarnimine ülalt või alt elektri- või gaasikateldest;
  • tsirkulatsioonipumba olemasolul toimub toide kollektori otsast;
  • kaudküttekatlad ja tahkeküttekatlad lõigatakse sisse ainult otsast;
  • Kütteringid toidetakse ülalt või alt.

Projekt peaks olema paberile trükitud ja selgelt kujutatud. Mõõtmete ja proportsioonide range järgimine aitab vältida paigaldusvigu.

Torude optimaalne vahekaugus on 20 cm hoolduse hõlbustamiseks

Kollektortorude vaheline kaugus on umbes 20 cm. Kõik vähem muudab hoolduse keeruliseks. Suurem suurendab suurust. Jagame kammi kokkupaneku tehnoloogia etappideks:

  • materjalide hankimine projekteerimisülesande materjalide alusel;
  • toru ühendamine vastavalt tehnilistele kirjeldustele;
  • torude ühendamine õigete tööriistade abil;
  • vuukide ja õmbluste põhjalik puhastamine ja tihendamine;
  • tiheduse kontrollimine torude sulgemise ja rõhu all oleva vee tarnimise teel;
  • paigaldamine tavalisse kohta pärast hermeetiku ja värvi kõvenemist.

Kammi on lihtne oma kätega luua. Oluline on projekti loomist tõsiselt võtta ning järgida torude ja montaaži parameetreid. Isemonteeritud kollektor võtab arvesse süsteemi individuaalseid parameetreid.
