Vana stiilis lamekütteradiaatorid on ostjate seas nõudlikud kvaliteedi - hinna - aja testitud tehniliste omaduste suhte tõttu. Struktuuri sügavust peetakse võtmeparameetriks, kuid selle täpseid piire ei eksisteeri. Aluseks on võetud tooted, mille sügavus on 2 korda väiksem kui nõukogude malmist mudelitel.
Lameradiaatorite omadused ja nende disain

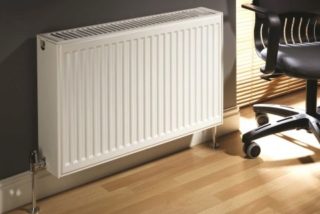

Terastooted kuuluvad õhukeste kütteradiaatorite kategooriasse. Nende valmistamiseks võetakse metalllehed ja lastakse need läbi stantsimise. Keevitamise abil ühendatakse rauast toorikud sobivaks konstruktsiooniks, mis tagab ühenduse töökindluse ja tugevuse. Üldsüsteemiga ühendamiseks kasutatakse torusid. Jahutusvedelik liigub läbi spetsiaalse kanali, mis asub kahe plaadi vahel.
Disain on:
- üherealine ja mitmerealine;
- sileda pinnaga;
- profileeritud pinnaga ühel või mõlemal küljel;
- tasane;
- ribidega või ilma;
- koos termostaadiga.
Igale tembeldatud lehele on iseloomulik väike sügavus, mis on seotud muude disainifunktsioonidega:
- Kahel kokku keevitatud paneelil on kõrge soojusülekanne.
- Väike sisemine õõnsus jahutusvedeliku liikumiseks. See pole mitte ainult pluss, vaid ka miinus. Ühelt poolt säästab jahutusvedeliku säästmine eelarvet, teisest küljest on vaja pidevalt jälgida tarnitava temperatuuri taset.
Kütusekulu probleem lahendatakse konvektsioonribide lisamisega, mille tulemusena nimetatakse konstruktsiooni uimeliseks.
Mõõtmed
Toodete õigeks liigitamiseks on välja töötatud spetsiaalne klassifikatsioon vastavalt suurusele.
- Tüüp 10. Sellesse rühma kuuluvad tooted sügavusega 46 mm.
- Tüüp 11. Nende toodete paksus on veidi suurenenud, mis vastab 59 mm-le. Selle põhjuseks on konvektsiooniribide lisamine aku ühele küljele.
- Tüüp 12. Selliste radiaatorite paksus on 64 mm, mis on tingitud konvektsiooniribide paigutusest kahe paneeli vahel.
- Tüüp 22. Toode on valmistatud kahest ribidega varustatud paneelist. Toote sügavus ulatub 102 mm-ni.
- Tüüp 33. Kõige laiemad radiaatorid, nende paksus on 157 mm tänu kolme plaadi paigutusele, millel on kolm osa ribidest.
Võimsus sõltub toote tüübist, kõrgusest ja pikkusest.
Madalaim soojusülekanne on iseloomulik 10. ja 11. tüüpi toodetele, mille kõrgus on 300 mm ja pikkus 400 mm. See on 265 W. Kui võrrelda klassi 21 samade parameetritega radiaatorit, on soojusülekanne 370 W.
Põhimõtteliselt toodetakse lamekütteradiaatoreid kõrgusega 300 mm kuni 600 mm ja radiaatorite pikkusega 400 mm kuni 3000 mm.
Eelised ja miinused
Õhukesed küttepatareid võlgnevad oma populaarsuse ja nõudluse järgmistele omadustele:
- esteetiline välimus;
- kompaktsus;
- hoolduse ja hoolduse lihtsus;
- madal tolmu kogunemisvõime;
- lihtne paigaldamine;
- kerge kaal;
- osade lisaostmine pole vajalik, originaalpakend on komplektne;
- kõrge soojusülekanne;
- energiasäästu.
Sellistel toodetel pole puudusi:
- vastuvõtlikkus korrosioonile;
- haavatavus veehaamri suhtes;
- haprus ja haavatavus kahjustuste suhtes transpordi ajal.
Akude vastupidavust veehaamrile saab suurendada rõhualandaja paigaldamisega.
Lametüüpi radiaatorite omadused
Lamedate akude iseloomulike omaduste hulgas on:
- stantsitud teraslehe kasutamine;
- teraslehe kasutamine, millel on aluse jaoks teatud süvend;
- soojusülekande ja aku pindala vaheline seos;
- soojusülekande suurendamise võimalus tahke struktuuri tõttu;
- jahutusvedeliku ja energia säästmine.
Kui on vaja soojusülekannet suurendada, on radiaatorid varustatud täiendavate konvektsiooniribidega, mis on keevitatud piki kogu aku tasapinda.
Lameradiaatorite tüübid
Sõltuvalt kasutatavast materjalist on õhukesed patareid järgmised:
- bimetallist;
- alumiinium;
- teras;
- Malm.
Vastavalt oma struktuurile jagunevad kütteradiaatorid tavaliselt järgmisteks osadeks:
- üks paneel;
- kahe paneeliga;
- kolme paneeliga;
- kolmesooneline.
Soojusülekanne sõltub radiaatori pindalast. Mida suurem on aku pind, seda soojem on ruum.
Klassifitseerimiseks kasutatakse standardset märgistust, mis kantakse pakendile: Tüüp 10, Tüüp 11, Tüüp 12, Tüüp 22, Tüüp 33. Kahe viimase tüübi puhul ei ole mõiste “lame” kohaldatav. Kõik nende radiaatorite modifikatsioonid, välja arvatud 10. tüüpi tooted, on varustatud võre ja külgmiste dekoratiivpaneelidega. See suurendab toodete maksumust.
Paigaldusprotsess
Lamedad modifikatsioonid paigaldatakse ainult suletud küttesüsteemidesse, kus jahutusvedeliku liikumist reguleerivad spetsiaalsed pumbad ja süsteem ise sisaldab paisupaaki.
Jahutusvedeliku liikumise tehnoloogia:
- Pumba abil liigub soojusenergia piki torujuhet.
- See läheb läbi ventiili.
- Jõuab lõpptarbijani.
- Liigub mööda õhuava.
- Seejärel tagasivoolutoru suunas, kuni see jõuab membraaniga paisupaaki.
- Seejärel korratakse liikumisprotsessi.
Kui sellised proovid on ühendatud avatud küttesüsteemiga, väheneb nende kasutusiga oluliselt. Seda seletatakse söövitavate protsessidega, mis mõjutavad radiaatoreid hapniku sisenemisel akusse, mis tekib vedeliku sagedase äravoolu tõttu süsteemis.
Kõrge niiskustasemega ruumides ei ole soovitatav paigaldada lamedaid radiaatoreid.
Radiaatorite tööreeglid
Kasutusaeg sõltub mitmest tegurist:
- Vedeliku tsirkulatsiooni pumba ja paisupaagi olemasolu. See tagab jahutusvedeliku parema voolu kogu süsteemis.
- Jahutusvedeliku äravoolu sagedus.Te ei tohiks seda sageli teha, kuna see suurendab tõenäosust, et hapnik satub radiaatorisse, mis põhjustab korrosiooni.
- Tavalise jahutusvedeliku kasutamine. Antifriisi ei soovitata kasutada terastoodete jaoks. Nende kasutamise tõttu väheneb soojusülekanne.
- Temperatuuri väärtuste järgimine. Lameradiaatorite jaoks on temperatuuripiirang. Ärge ületage lubatud väärtust 1000C.
- Säilitage töörõhk. Soovitatav väärtus on 4,5-10 MPa.
- Vee happesus. Soovitatav happesus peaks olema 8,5 PH.
Ülaltoodud soovitusi järgides saate oluliselt pikendada oma toodete kasutusiga.
Lameradiaatorite valik
Enne radiaatorite ostmist tuleb tutvuda toodete tehniliste andmetega ja teha täpsed arvutused, võttes arvesse hoone või ruumi parameetreid.
Mõned soovitused, mis aitavad teil valida oma kodu jaoks sobiva varustuse:
- Loodusliku jahutusvedeliku tsirkulatsiooniga küttesüsteemides lamedaid radiaatoreid ei kasutata. Piisava soojusülekande tagamiseks on vajalik sundsüsteem.
- Maksimaalne temperatuur, mida lamedad tooted taluvad, ei tohiks ületada 100 kraadi.
- Ühendus on võimalik nii vasakul kui ka paremal küljel. Parempoolset ühendust kasutatakse ühe paneeliga mudelite paigaldamisel. Kahe paneeliga mudelitel on universaalne ühendustüüp.
- Alumise ühendustüübiga radiaatorid on suurusjärgu kallimad kui ülemise tüübiga tooted.
- Klassikalise valge värvi radiaatorid kuuluvad odavasse segmenti, muud võimalused on kallimad.
- Radiaatori mudeli valimiseks peate teadma toote soojusvõimsust ja selle kõrgust.Mida madalam on kütteradiaator, seda ühtlasemalt siseneb soojus tuppa ja seda tihedam on soojakilp. Võimsuse arvutamine on projekteerija ülesanne, kes peab arvestama ka soojuskaoga läbi piirdekonstruktsioonide.
- Aku laius arvutatakse aknaüksuse mõõtmete alusel. Ideaalis peaksid paigaldatud radiaatorid katma akent 50-75%. Kitsad tooted ei suuda tagada piisavat termokardinat.
Seadmete valimisel on soovitatav eelistada ajaproovitud kaubamärke. Sellesse numbrisse kuuluvad Kermi, Zehnder ja Buderus. Soodsaimad tooted on firmalt Buderus, kõige kallimad radiaatorid on Zehnderilt.
