Eramu ja korteri kütteradiaatorid ja nende paigaldus

Kui eramajas või korteris on vaja radiaatoreid vahetada, on võimalik kaks võimalust, millest igaüks valitakse majaomanike äranägemisel. Suurem osa neist kipub kutsuma oma koju spetsialiste, kes paigaldavad väga kiiresti kütteradiaatorid ja garanteerivad kvaliteetse töö. Kuid teatud kogemustega ja pärast pakutud materjali uurimist saab kasutaja patareisid oma kätega välja vahetada, säästes kutsutud torumehe tööjõukulusid.

Paigaldamiseks vajalikud tööriistad ja materjalid

Enne küttepatarei paigaldamist oma koju peate ette valmistama vajalikud tööriistad ja sobivad kulumaterjalid. Korteri radiaatori paigaldamise komplektist vajate kindlasti:

• elektriline puur koos puuride komplektiga;
• "tase" tüüpi tase;
• reguleeritav mutrivõti ja tangid.

Küttesüsteemi asendamiseks vajalike abiseadmete ja kulumaterjalide valik on mitmekesisem.Lisaks spetsiaalsetele pistikutele ja terasklambritele sisaldab see tervet valikut sanitaartehnilisi tooteid ja materjale:

• Mayevsky ventiil (või seade õhu eemaldamiseks);
• kaks kuulsulgurit;
• liitmikud, mis tagavad tiheda ühenduse torude ja radiaatoritorude vahel;
• FUM lint (või linane mähis).

Lisaks peate valmistama sobiva suurusega tüüblite komplekti ja muud kinnituselemendid.

Paigaldamise koha valimine

Radiaatorite paigaldamise koht valitakse tavaliselt otse akna all. Seda ei tehta juhuslikult ja mitte lihtsalt traditsioonide järgimise soovist.

Kütteradiaatorite paigaldamine otse aknalaua alla võimaldab hästi soojendatud õhuvoolu ülespoole, et külm mass ära lõigata. Lisaks soojendavad selle soojad kihid klaasi, välistades akende kondenseerumise ja udustumise. See eeldab, et radiaatori laius hõivab suurema osa avast (kuni 70%).

Sama oluline on eelnevalt otsustada, millisele kõrgusele radiaator paigaldatakse ning kas selle alumise osa ja põranda vahele jääv vahe on piisav (vähemalt 8-12 cm). Sellise paigutusega küttesüsteem soojendab jalgu ja kogub soojust hästi keskmisesse tsooni. Vastavalt kehtivatele standarditele (SNiP) on määratud ka lubatud kaugus aknalauast, mis valitakse suurusjärgus 10-12 cm. See võimaldab soojal õhul kergesti painduda ümber takistuse ja tõusta aknaklaasile. Aku asukoha viimane nõue on selle sisetasandi kaugus seinast, mis on praeguste standardite järgi reguleeritud 3-5 cm piires.Kui see tingimus on täidetud, ei teki radiaatorite paigaldamisel vaba ruumiga raskusi.

Ühendusmeetodid

Radiaatorite ühendamiseks kõige sagedamini kasutatavate meetodite hulgas on järgmised kolm võimalust:

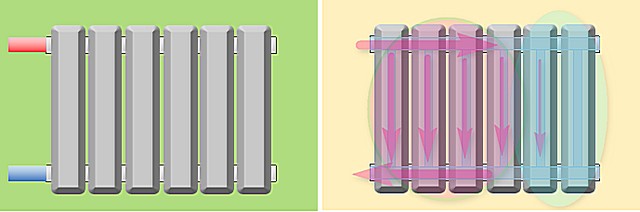

• diagonaalühendus - ülemise sisendiga ja teisel küljel alumisega väljundiga;
• sadularing;
• ühepoolne ühendus - alumise ja ülemise ühendustega.

Diagonaalskeemi peetakse kõige tõhusamaks, kuna see võtab arvesse kõiki võimalikke soojuskadu põhjustavaid tegureid. Selle abiga on võimalik realiseerida mis tahes tüüpi radiaatorite võimalused maksimaalse efektiivsusega.

Enamiku küttesüsteemide arvutamisel võetakse mudeliks just see ühendusmeetod, võttes arvesse võimalike kõrvalekallete parandustegurit. Sel juhul, kui energiakandja liigub, pole tema teel takistusi. See täidab täielikult kogu ülemise kollektori mahu ja laskub seejärel sujuvalt vertikaalsete kanalite kaudu alumistesse sektsioonidesse. Selle tulemusena soojendatakse kogu aku tööpiirkonda ühtlaselt, tagades maksimaalse soojusülekande.

Alumine läbi (sadula) ühendus

Madalam kütteradiaatorite ühendamise meetod on kõige ebaefektiivsem kadude osas, mis kahetorusüsteemiga ulatuvad 12-15% või rohkem. Liikumisel valib jahutusvedelik lühima tee ja ei suuda soojust ülemisse kollektorisse üle kanda. Tagajärjeks on akupiirkonna ebaühtlane kuumenemine ja vedelikukulu suurenemine.

Olukord on veelgi hullem, kui külgtoite kasutatakse ühetorulises versioonis, sel juhul suurenevad kaod 20-22%.Arusaadavatel põhjustel on tingimused jahutusvedeliku ühtlaseks jaotumiseks alumiinium- või malmpatareide piirkonnas sel juhul isegi väiksemad kui 2-toruühenduse korral. Vaatamata märkimisväärsetele kadudele on see torude ühendamise meetod nõutav olukordades, kus on vaja sisse- ja väljalasketorude kommunikatsioonide varjatud paigaldamist.

Ühesuunaline ühendus alumise (ülemise) etteandega

Oma tõhususe ja efektiivsuse poolest on see kütteühenduse skeem veelgi halvem kui eelmine juhtum, kuna jahutusvedelik väljastatakse samalt küljelt, kui see sisestatakse. Stagnatsiooni tõenäosus sisselasketorust kaugemal asuvates piirkondades suureneb veelgi. Kuna kandur püüab leida lühimat ja lihtsamat teed kahe toru (sisend- ja väljalaskeava) vahel, ei mõjuta see ülemisi kihte ning ka kõik muud seadme tööühendusest eemal olevad ruumid on talle kättesaamatud.

Ühesuunalist põhjatoitega ühendust kasutatakse erandjuhtudel, kui torusid aku külge ei saa muul viisil ühendada. Selle kasutamine on vajalik meede, mis sunnib omanikke leppima madala kütteefektiivsusega.

Veidi parem on ülemise ühepoolse külgühenduse võimalus, mille puhul sisendist eemal olevad ruumimahud on halvasti köetud. Kuid sel juhul on kandjal võimalus laskuda kollektori alumisele "põrandale" ja soojendada liitmikule lähimat ala.

Küttesüsteemide tüübid

Radiaatoritest saadav soojushulk sõltub kasutatavate torude arvust ja küttesüsteemi tüübist.Selle indikaatori määramiseks on soovitatav mõista, kuidas ühetorusüsteemid erinevad kahe toruga ahelatest.

Ühetoruküte

Seda tüüpi küttekorraldus on kõige ökonoomsem, kui arvestada seda paigalduskulude seisukohast. Sel juhul tehtud tööde hinnang on ligikaudu kaks korda väiksem kui 2-torulise vooluringi paigaldamise maksumus. Sel põhjusel leidub seda kõige sagedamini korter- ja kõrghoonetes, kuigi erasektoris ei peeta seda haruldaseks. Selle skeemi järgi ühendatakse radiaatorid põhiliiniga järjestikuses ahelas: jahutusvedelik, mis läbib järgmist soojussõlme, siseneb järgmise sisendisse jne.

Viimase radiaatori väljundliitmik on ühendatud kõrghoone püstikuga või küttekatla sisselaskeavaga.

Ühetoru juhtmestiku valiku puuduseks on akude soojusülekande taseme eraldi reguleerimise võimatus. Pärast termopea paigaldamist ükskõik millisele järjestikku ühendatud radiaatorile laiendab see selle mõju kogu süsteemile. Selle meetodi teine ​​oluline puudus on jahutusvedeliku temperatuuri ebaühtlane jaotus kütteahela erinevates osades. Püstikule või katlale lähemal asuvad elemendid soojenevad hästi ja nendest kaugemal asuvad sektsioonid saavad väga vähe soojust. Puuduste hulka kuuluvad selliste süsteemide parandamise ebamugavused, kui ühe elemendi rikke korral peate kõik sektsioonid lahti ühendama ja kandja tühjendama. Selle vältimiseks soovitavad eksperdid paigaldada toitetorude vahele džemprid - "möödaviivad".

Kahe toruga juhtmestik

Kahe toruga küttesüsteemis on kaks torustikku, mis on tavaliselt tähistatud kui "varustus" ja "tagasivool". Sellisel juhul on iga radiaator ühendatud mõlema liiniga korraga, mis tähendab paralleelset ühendust süsteemiga. Selle tulemusena jõuab nende sisselaskeavadesse sama temperatuuriga jahutusvedelik. Selle meetodi teine ​​eelis on see, et igale montaažiosale saab paigaldada oma termostaadi.

Seda tüüpi kütte puudused hõlmavad toruelementide suurenenud arvu. Süsteemi paigaldamise ja juhtmestiku paigaldamise ajal suureneb nende arv ühe toruga versiooniga võrreldes peaaegu kaks korda. Teisest küljest tagab selline vooder kõrge soojusülekande mis tahes kütteseadmetega, sealhulgas gaasikateldega töötamisel.

Üldine paigaldusprotseduur

Enne kütteaku õiget ühendamist peate tutvuma polüpropüleenist torudega süsteemide paigaldamise üldsätetega:

• enne kütteradiaatorite paigaldamist tuleb kutsuda torumees, kes ühendab olemasoleva süsteemi koormusest lahti; eramajas pole tema abi vaja;
• radiaatorid paigaldatakse enamiku toodetega kaasasolevate juhiste järgi;
• Pärast kõigi tööde lõpetamist viiakse läbi süsteemi kontrollkatse, et teha kindlaks lekete olemasolu liidestes.

Oma koju radiaatoreid valides soovitavad eksperdid tähelepanu pöörata tuntud Saksa firmale Rehau, mille tooted on kvaliteetsed ja hea soojusülekandega.
