Autonoomsesse küttesüsteemi paigaldatud boileri kolmekäiguline termostaatventiil võimaldab säästa kütust, pikendada seadmete kasutusiga ja kaitsta rikete eest. See täidab regulaatori ja ohutuselemendi rolli. Kuid te ei saa süsteemi installida esimest ettejuhtuvat termosegisti, peate valima seadme, mis vastab selle omadustele ja funktsionaalsuse nõuetele.
Katla kolmekäigulise ventiili konstruktsioon ja tööpõhimõte
Tahkekütuse katla või mõne muu termosegamisventiili konstruktsioon võib sõltuvalt elemendi eesmärgist ja tootjast oluliselt erineda, kuid tööpõhimõte jääb muutumatuks. Termostaadil on kolm väljundit: üks neist on alati avatud ja teised on töö ajal täielikult või osaliselt suletud. Väljalaskeavade arvu põhjal nimetatakse ventiili 3-käiguliseks ventiiliks.Seda kasutatakse vedeliku või gaasi voolu segamiseks või eraldamiseks, reguleerides seeläbi jahutusvedeliku temperatuuri ja lülitudes ühelt ahelalt teisele.
See näeb välja nagu tee. Sisemist struktuuri esindab lukustusmehhanism ja varras, mis tagab selle liikumise - need on peamised elemendid. Mõnel mudelil on kaks istmerõngast, mis kinnitavad poldi. Võimalik lisada muid elemente.
Ventiilide tüübid
Ventiilide funktsionaalsus on erinev. Selle omaduse alusel jagatakse kolmekäigulised ventiilid lülitus-, segamis- ja eraldusventiilideks.
Segamine

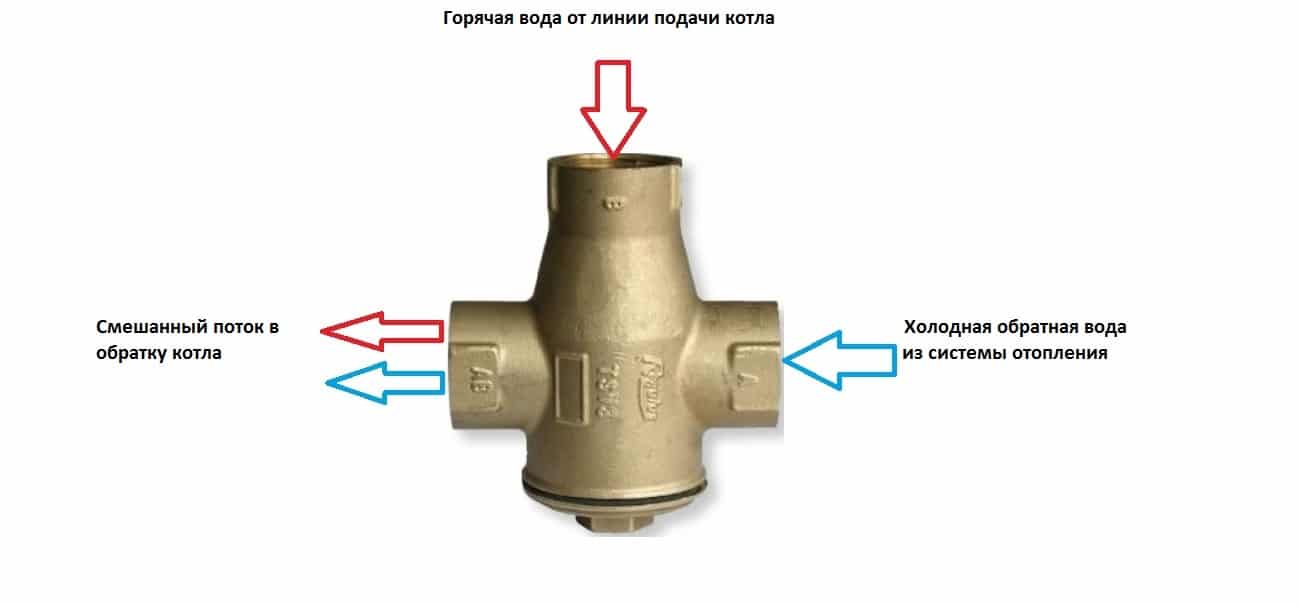

Ühte sisendisse suunatakse külm ja teise kuum vool. Väljalaskeavas need segatakse, moodustades ühe antud temperatuuriga voolu. Seega reguleeritakse tänu termosegistile jahutusvedeliku temperatuuri, eelkõige segatakse tagasivool jahutusvedelikku katla väljalaskeava juures. Selleks paigaldatakse ventiil küttetoru tagasivoolule.
Eraldamine
Jaotusventiile nimetatakse ka jaotusventiilideks. Nad jagasid ühe voolu kaheks. Kasutatakse sooja veevarustussüsteemides ja õhusoojendi torustikus.
Vahetamine
Lülitus- või ümberlülituslülitid lülituvad ahelast ahelasse, näiteks küttelt sooja veevarustusele. Lülitamine toimub elektriajami abil.
Kolmekäiguliste ventiilide juhtimise meetodid
Vastavalt juhtimismeetodile on kolmekäigulised ventiilid:
- autonoomne;
- käsiraamat;
- termostaat;
- elektriajamiga.
Kui juhtimisvõimalust pole, on termoventiil autonoomset tüüpi.See on tootja poolt seatud teatud jahutusvedeliku temperatuurile, s.t. temperatuur süsteemis on alati konstantne. Selliste seadmete peamised eelised on madal hind ja võime säilitada sama temperatuuri. Kuid te ei saa eelseadistatud seadistusi muuta, seega peavad klapi omadused vastama süsteemi nõuetele.
Käsitsi juhitav kolmekäiguline klapp on varustatud manuaalse reguleerimisseadmega, milleks võib olla juhtpaneel, pöördnupp või klapp. Reguleerimise juhtimine toimub spetsiaalsete märkide - skaala abil. Võrreldes autonoomse regulaatoriga on manuaalne kolmekäiguline termoventiil funktsionaalsem: see võimaldab muuta temperatuurirežiimi vastavalt konkreetsetele vajadustele ja hoiab temperatuuri etteantud tasemel. Kuid see klapp "ei tea, kuidas" reageerida jahutusvedeliku temperatuuri muutustele keskkonnatingimuste muutustele.
Termostaadiga toote disain sisaldab termostaati. Selle sees asuv gaas või vedel keskkond reageerib jahutusvedeliku temperatuuri muutustele. Kui see soojeneb eelseadistatud temperatuurini, suletakse kuuma jahutusvedelikuga toru. Vastavalt toiteallika tüübile võib seda tüüpi ventiil olla mehaaniline või elektrooniline. Mehaanilised töötavad autonoomselt, samas kui elektroonilised nõuavad pistikupesa või perioodilist aku vahetamist. Kuigi selle ebamugavuse kompenseerivad täielikult eelised.
Tahkekütuse katla termostaatventiili lisamine süsteemi võimaldab automatiseerida temperatuuri muutmise protsessi vastavalt kellaajale ja nädalapäevadele. Termostaadiga kolmekäigulise elemendi maksumus on suurem kui lihtsamate analoogide maksumus.

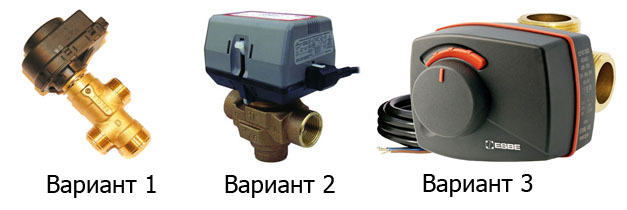

Kõige arenenumad mudelid on elektriajamiga termoventiilid. Nende pidevaks töötamiseks on vaja paigaldada katkematu toiteallikas. Külma või kuuma jahutusvedeliku voolu reguleeritakse kontrolleri, mis registreerib temperatuuri kõrvalekalded seatud väärtustest, ja servoajami abil. Väljalaskeavad ei ole täielikult blokeeritud, kuid jahutusvedeliku maht muutub. Tänu automaatsele tööle soojendatakse kütteringi alati ühtlaselt ja jahutusvedeliku temperatuur vastab alati täpselt seatud temperatuurile. Režiimi muutmise võimalus on samuti olemas, kuid peate olema valmis suureks ressursside tarbimiseks: jahutusvedelik ja elekter. Termoklapi enda eest peate rohkem maksma. Täisautomaatne seade on kallim.
Eesmärk ja funktsioonid
Kolmekäiguline ventiil on paigaldatud järgmistel eesmärkidel:
- Vältimaks külma jahutusvedeliku sattumist katlasse ja kondensaadi teket tulekolde siseseintele. Lisaks, kui kuumaveeboiler kasutab malmist soojusvahetit, võib see temperatuurimuutuste tõttu praguneda.
- Jahutusvedeliku temperatuuri reguleerimiseks ahelates. See vajadus võib olla tingitud süsteemi keerukusest, kus iga vooluahela temperatuurinõuded on erinevad.Soojusakumulaatoriga ühendamisel, samuti kui jahutusvedelikku kasutatakse ventilatsiooni õhukäitlusseadme soojusvahetis, mis on osa õhkküttesüsteemist.

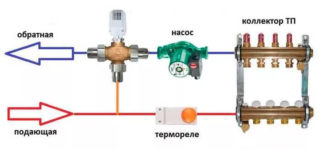

- Et oleks võimalik juhtida jahutusvedeliku soojenemist soojapõrandakontuuris. Soojendusega põrandate optimaalne temperatuur ei ületa 50°C. Katlast tarnitava jahutusvedeliku temperatuur võib seda indikaatorit ületada 10-35°C võrra. Jahutatud vesi, mis on läbinud põrandakütte kontuuri, seguneb katla jahutusvedelikuga jaotuskollektorile paigaldatud kolmekäiguline klapp tagab tagasivoolu segamise.
Regulaatorit ei tohiks paigaldada, kui süsteem kasutab vaheldumisi mitut kütteallikat; kui iga veepõranda aasa pikkus ei ületa 50-60 m (siis paigaldatakse kolmekäigulise ventiili asemel RTL-pead); kui kütmine on korraldatud gravitatsioonisüsteemi abil.
Põhiparameetrid ventiilide valimisel
Kolmekäiguline ventiil peab kõige paremini vastama süsteemi omadustele, nii et valimisel peaksite kontrollima kõiki parameetreid: disain, tehnilised omadused.
- Kõigepealt tuleb ära lõigata valikud, mis on valmistatud sobimatust metallist. Odavad silumiiniumist kolmekäigulised ventiilid jäetakse kohe välja, kuna alumiinium-räni sulamil on madal tugevus. Sellised termoventiilid pragunevad ja sõna otseses mõttes murenevad töö ajal.
- Malmist 3-käigulised ventiilid ei allu korrosioonile ja on staatilistel koormustel üsna vastupidavad, kuid ühekordne mehaaniline löök või järsk temperatuurimuutus võib põhjustada selle purunemise.Selliseid seadmeid ei saa parandada.
- Terasseadmed on odavad ja vastupidavad, kuid aja jooksul roostetavad. Korrosiooni eest kaitsmiseks on tooted kaetud nikli ja kroomiga.
- Roostevabast terasest termoventiilid on kallimad, metall ei allu oksüdeerumisele ega korrosioonile, seega kestavad kaua.
- Eelistatud on messingist ja pronksist kolmekäigulised ventiilid, sest materjal vastab kõige paremini kasutusea ja korrosiooninõuetele. Messingist tooteid ei saa paigaldada süsteemi, kus jahutusvedelikku kuumutatakse temperatuurini üle 200 kraadi. Pronksseadmed on ehitatud vasest valmistatud küttekontuuri.
Mõne toote sisemine lukustusmehhanism võib olla keraamiline. Töötingimuste järgimisel toimib keraamika kõige paremini: see ei roosteta ja kestab kaua. Kuid süsteemis olev jahutusvedelik peab olema kvaliteetne. Kui on mehaanilisi lisandeid, ebaõnnestuvad keraamilised elemendid kiiresti.
Klapi tüüp valitakse, võttes arvesse süsteemi omadusi:
- Katla kaitsmiseks kondenseerumise eest piisab sisemise termostaadiga ventiilist, mis on seatud konstantsele jahutusvedeliku temperatuurile.
- Kui süsteem koosneb mitmest harust ja nende kütmist on vaja juhtida, paigaldage termopeaga regulaator ja välisandur.
- Süsteemi ise kokkupanemisel on soovitatav paigaldada segamisventiil. Algajale on lihtsam mõista selle tööskeemi, kuidas seda paigaldada ja eemaldada.
- Sadulale kinnitatavad sordid, erinevalt pöörlevatest, võimaldavad teil jahutusvedeliku temperatuuri ja rõhku täpsemalt reguleerida.
- Soojendusega põrandate jaoks on soovitatav kasutada servoajamiga elektrilisi mudeleid.
- Sooja vee jaoks - eraldusventiilid, kütmiseks - segamisventiilid.
Tehniliste omaduste osas on vaja arvestada:
- ühendusviis - võib olla keermestatud või äärikuga;
- torude siseläbimõõt - peab vastama torude läbimõõdule paigalduskohas;
- maksimaalne töörõhk;
- jahutusvedeliku maksimaalne temperatuur paigalduskohas;
- keskmine veekulu tunnis - tingimuslik läbilaskevõime;
- dünaamiline juhtimisvahemik (30:1, 50:1, 100:1) – näitab läbilaskevõime erinevust, kui katik on täielikult suletud ja poolavatud.
100:1 vahemikuga ventiilid näitavad suuremaid reguleerimisvõimalusi.
Andmed on märgitud tootepassi. Klapi õigeks valimiseks vastavalt süsteemi parameetritele on vaja arvutada ka jahutusvedeliku voolukiirus paigaldusliinis, sest ventiil peab varda erinevates asendites läbima vajaliku koguse vett.
Viimane, kuid mitte vähem oluline parameeter on tootja. Populaarne:
- Esbe (Rootsi);
- Danfoss (Taani);
- Honeywell (USA);
- Herz Armaturen (Austria);
- Caleffi (Itaalia);
- Icma (Itaalia);
- Valtec (Venemaa).
Soovitatav on valida tuntud kaubamärkide tooted, siis võite olla kindel, et märgised ja deklareeritud omadused vastavad kolmekäigulise ventiili tegelikele parameetritele.
Lihtsustatud eelarveelemendid

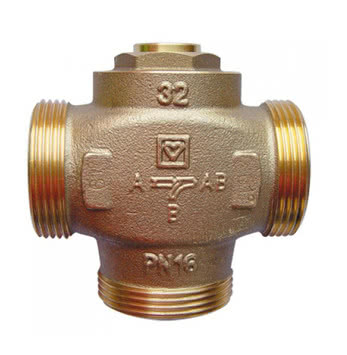

Autonoomset tüüpi kolmekäigulisi ventiile peetakse lihtsustatuks.Nende sisemine struktuur on tõeliselt lihtsustatud, kuna neis pole ei termopead koos kontrolleriga ega varda. Termostaatiline element on paigaldatud seestpoolt ja on ette nähtud töötama kindlal temperatuuril (sageli 50°C või 60°C). Seadeid ei ole enam võimalik muuta, pealevoolu temperatuur klapi väljalaskeava juures vastab alati määratud ±2°C-le. See valik on mõeldud neile, kes paigaldavad ventiili lihtsatesse küttesüsteemidesse ja soovivad raha säästa. Lihtsustatud elementide maksumus on ligikaudu 30% madalam kui enamiku regulaatorite keskmine maksumus.
Termostaatiline kolmekäiguline ventiil on vajalik keerukates süsteemides, mis hõlmavad mitut vooluringi: soe vesi, küte, põrandaküte. See võimaldab säästa kütust, kasutades tõhusamalt katla toodetud soojusenergiat. Vaatamata paljudele eelistele ei ole ventiili paigaldamine alati õigustatud, seega peaksite selle paigaldamise otstarbekuse osas konsulteerima spetsialistiga.
