Küttesüsteemi torud on võtmetähtsusega. Nendest sõltuvad kuuma vee liikumiskiirus, soojuskaod ja hüdrauliline takistus soojusvarustuses. Lisaks terasest ja vasest torujuhtmetele kasutatakse laialdaselt polümeertorustikke. Kuidas teha eramaja ja korteri jaoks oma kätega polüpropüleenist küttesüsteem? Sellele küsimusele vastamiseks peaksite tutvuma selle materjali omadustega.
Polüpropüleenist valmistatud küttetorude omadused
Seda tüüpi polümeerid on valmistatud polümeriseeritud etüleenist ja propüleenist. Toimivuse parandamiseks peaksite kütmiseks valima tugevdatud polüpropüleeni. See sisaldab tugevduskihti, mis säilitab konstruktsiooni jäikuse kõrge temperatuuriga kokkupuutel.
Enne polüpropüleenist oma kätega vee soojendamist peate teadma nende torude tehnilisi omadusi.Erinevalt ristseotud polüetüleenist ei lase need hapniku molekulidel läbi ja neil on madalaim erikaal ja üsna kõrged tugevusomadused.
Oma kätega korralikult paigaldatud polüpropüleenküttel on järgmised omadused:
- Kõrge soojusisolatsiooni tase. See võimaldab teil vähendada soojuskadusid vooluvõrgus. Kuid samal ajal ei saa soojusvarustuses loota torustike soojusülekandele;
- Sile sisepind tagab minimaalsed hüdraulilised kaod. See aitab kaasa ka terasliinidele omase katlakivi ja ladestuste puudumisele;
- Üsna head maksimaalse rõhu ja temperatuuri näitajad. Kahe toruga polüpropüleenist küttesüsteem töötab normaalselt kuni 20 atm rõhutõusuga. ja kokkupuutel kuuma jahutusvedelikuga, mille kuumutusaste on kuni +90°C;
- Torujuhtmete paigaldamise ja hooldatavuse miinimumnõuded. Kui teil on spetsiaalne jootekolb, saab hädaolukorrad lahendada iseseisvalt.
Kuna kütet saab paigaldada polüpropüleenist, kasutades selleks ettenähtud torusid, peaksite esmalt tutvuma aktsepteeritud klassifikatsiooniga. Kui valite vale mudeli, on kütte rõhu alandamise tõenäosus üsna suur.
Enne polüpropüleenist kütte tegemist on vaja arvutada süsteemi optimaalne soojusrežiim. See ei tohiks ületada polümeertorude tööparameetreid.
Polüpropüleenist torude tüübid soojusvarustuseks
Polüpropüleenkütte professionaalne paigaldamine algab torude valikuga. Need erinevad mitte ainult läbimõõdu ja seina paksuse, vaid ka muude tehniliste omaduste poolest.
Polüpropüleenist valmistatud eramaja tõeliselt kvaliteetne küte oma kätega on võimalik ainult sobivate torude kasutamisel. Peaaegu kogu info nende omaduste kohta leiab välispinnale kantud märgistustest. Mõned punktid ei vaja dekodeerimist. Kuid erilist tähelepanu tuleks pöörata järgmistele parameetritele:
- Valmistamismaterjal. Küttetorude jaoks kasutatakse polüpropüleenist klassi PP-R. See on kuumakindel. Lisaks sellele leiate PPH ja PPB kaubamärkide torusid. Nende abiga saate korraldada külma veevarustussüsteemi;
- Nominaalne töörõhk. Tähistatakse sümbolitega PN-10 (16,20 või 25). Autonoomse soojusvarustuse jaoks saate PN-20 soojendamiseks paigaldada klaaskiuga tugevdatud polüpropüleeni. Tsentraliseeritud süsteemides on soovitatav paigaldada torujuhtmed PN-25 võimalike rõhutõusude tõttu;
- Diameetrite, seinapaksuste ja maksimaalse lubatud temperatuuriga kokkupuute vahemik. Andmeid saab võtta allolevast tabelist.
| Toru kaubamärk | Läbimõõdu vahemik, mm | Seina paksus, mm | Maksimaalne veetemperatuur, °C |
| PN-10 | 20-110 | 1,9-10 | +20 |
| PN-16 | 16-110 | 2,3-15,1 | +45 |
| PN-20 | 16-110 | 2,6-16,1 | +60 |
| PN-25 | 21,2-77,9 | 2,8-18,3 | +80 |

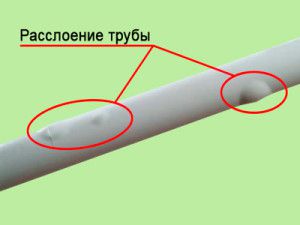

Kõigil kütteks mõeldud polüpropüleenist torudel peab olema tugevduskiht. See on valmistatud alumiiniumfooliumist või klaaskiust. Viimaseid iseloomustab suurem töökindlus, aga ka kõrgem hind. Alumiiniumfooliumi pealekandmistehnoloogia rikkumisel võib välimine või sisemine kiht selle pinnast eralduda.
See nähtus on käsitöötoodete puhul üsna tavaline. Seetõttu on klaaskiust kütmiseks eelistatav osta tugevdatud polüpropüleen.
Polümeertoodetel on värvikoodid. Kütmiseks mõeldud klaaskiuga tugevdatud polüpropüleenil on pinnale punane pikisuunaline triip, mis viitab selle kasutamise võimalusele kütmisel.
Polüpropüleenist torude jootmise komponendid ja reeglid
Polümeertorude ühendamist saab teha mitmel viisil - jootmine, eemaldatavad või püsivad liitmikud, liimimine. Polüpropüleenist oma kätega veekütte paigaldamiseks sobib kõige paremini difusioonkeevitus. Peamine ühenduselement on sel juhul liitmikud.
On oluline, et ostetud komponentide kvaliteet ei jääks torudele alla. Kõik kütteks mõeldud polüpropüleentorude liitmikud ei oma tugevdust. Seda kompenseerib paksem sein. Need erinevad välimuse ja ulatuse poolest:
- Ühendused. Mõeldud üksikute torude ühendamiseks üheks torujuhtmeks. Need võivad olla kas sama läbimõõduga või üleminekulised torujuhtmete ühendamiseks lekkeosaga;
- Nurgad. Kasutusala – kiirteede nurgalõikude tootmine;
- Tees ja ristid. Vajalik kiirtee jagamiseks mitmeks eraldi vooluringiks. Nende abiga valmistatakse polüpropüleenist küttekollektor;
- Kompensaatorid. Kuum vesi kutsub esile torujuhtmete soojuspaisumise. Seetõttu tuleks enne polüpropüleenkütte jootmist paigaldada kompensatsiooniaasad, mis takistavad pindpinevuste tekkimist liinis.
Enne jootmisprotsessi alustamist on soovitatav arvutada kõigi kulumaterjalide kogus: torud, liitmikud ja sulgeventiilid.Selleks koostatakse soojusvarustuse skeem, mis näitab iga seadme konfiguratsiooni.
Polüpropüleenkütte paigaldamisel on vaja kasutada spetsiaalset tüüpi sulgventiile, mis on ette nähtud jootmiseks.
Polüpropüleenist torude isejootmine
Polüpropüleenist kütte tegemiseks peaksite ostma minimaalse tööriistakomplekti. See sisaldab toru jootekolb, spetsiaalsed käärid ja trimmer. Viimane on vajalik torude eemaldamiseks armeerimiskihist jootekohas.
Enne polüpropüleenkütte jootmist peaksite lõikama vajaliku toru suuruse. Selleks on ette nähtud spetsiaalsed käärid, millel on toru alus. Need tagavad ühtlase lõike ilma moonutusteta.
Polüpropüleenkütte ise paigaldamiseks peate tegema järgmised toimingud:
- Rasvatage torude jootmiskoht.
- Eemaldage trimmeri abil kuumutustsoonist tugevduskiht.
- Lülitage jootekolb sisse ja seadke see teatud temperatuurile.
- Pärast peegli kuumutamist paigaldage toru ja ühendus düüsidesse. Ärge tehke polüpropüleeni kuumutamise ajal aksiaalseid pöörlemisi.
- Teatud aja möödudes ühendage toru ja muhv üksteisega.
- Oodake, kuni see täielikult jahtub.
Selle tehnoloogia abil saate oma kätega teha polüpropüleenist usaldusväärse küttesüsteemi. Selle meetodi eeliseks on jootmise võimalus juba paigaldatud põhiliini lõikudel. Nii saate polüpropüleenist kiiresti oma kätega eramaja kütte parandada.
Polüpropüleenist valmistatud veekütte iseseisva jootmise ajal on oluline punkt toorikute kuumutamise aeg. See sõltub toru läbimõõdust ja seina paksusest. Kui materjal ei ole piisavalt sulanud, on difusiooniprotsess madal, mis lõpuks viib vuugi delaminatsioonini. Kui toru ja liitmik on ülekuumenenud, aurustub osa materjalist ja selle tulemusena vähenevad oluliselt välismõõtmed. Seetõttu tuleks polüpropüleenkütte paigaldamisel kinni pidada plastikule soovitatud kuumutamisajast, mis sõltub selle läbimõõdust ja seina paksusest.
Polüpropüleeni isepaigaldamisel oma kätega on vajalik ruumi hea ventilatsioon. Kui plast aurustub, võivad selle lenduvad komponendid sattuda hingamisteedesse.
Väikese töömahu jaoks saate osta mitteprofessionaalse jootekolbi, mis maksab kuni 600 rubla. Tema abiga saate jootma väikese maja või korteri polüpropüleenist küttesüsteemi.
DIY polüpropüleenist kollektor
Kollektori soojendamiseks on vaja jaotuskammi. See on suhteliselt suure läbimõõduga toru, millel on mitu toru üksikute vooluvõrkudega ühendamiseks.
Küttekollektori valmistamist polüpropüleenist saab kasutada ainult väikeste vesiküttega põrandasüsteemide jaoks. See on tingitud torude suhteliselt väikesest läbimõõdust ja projekteerimisnõuetest. Polüpropüleenist oma soojusvarustuse kollektori valmistamisel vajate järgmisi komponente:
- Üleminekusuurusega t-püksid 20*25*25 või 25*32*32;
- Kuulkraanid 20 või 25 mm;
- Torutükk tiiside ühendamiseks.
Jootekolbi abil moodustatakse polüpropüleenist teedest ja torudest kollektor. Igale väljalasketorule on paigaldatud kuulventiilid. Sellise polüpropüleenist küttekonstruktsiooni paigaldamise puuduseks on torude ristlõike mõõtmete lahknevus - 3 läbimõõdu reeglit ei järgita.
Seetõttu ei kasutata polüpropüleenkomponentidest valmistatud omatehtud kollektoreid laialdaselt. Erandiks on tehases valmistatud konstruktsioonid, mille puhul järgitakse kõiki projekteerimisreegleid.
Polüpropüleenist valmistatud kahetorulise küttesüsteemi jaoks võite kollektori asemel paigaldada segamisventiili jahutusvedeliku temperatuuri reguleerimiseks.
Millistes skeemides saab polüpropüleenist torusid kasutada?
Kõrge kvaliteedi ja töökindluse tõttu kasutatakse soojusvarustuseks tugevdatud polüpropüleeni peaaegu igat tüüpi süsteemides. Kuid kas see on alati soovitatav? Selle probleemi lahendamiseks tuleks analüüsida kõiki tulevase vooluahela paigaldamist, tööd ja hooldatavust mõjutavaid tegureid.
Kahe toruga soojusvarustussüsteemi varustamine polüpropüleeniga võimaldab lahendada mitu probleemi korraga. Esiteks pikeneb torustike töökindlus ja kasutusiga. Kuid see on asjakohane ainult juhtudel, kui torujuhtme ühendamise tehnoloogiat on järgitud. Teine eelis on soojuskadude vähendamine jahutusvedeliku liikumisel läbi torujuhtme.
Kuid eksperdid ei soovita eramaja soojusvarustust oma kätega gravitatsioonitüüpi polüpropüleenist valmistada. See on tingitud järgmistest teguritest:
- Polüpropüleenist torud on vajalikud suure läbimõõduga soojusvarustuseks - alates 40 mm või rohkem. Difusioonkeevitus ei sobi nende ühendamiseks - ühendamine on vajalik spetsiaalse paigalduse abil;
- Paigaldamise töömahukuse suurendamine;
- Suurenenud kulud tänu profiilikeevitusmasina kasutamisele.
Sellest võime järeldada, et klaaskiuga tugevdatud polüpropüleen kütteks on kasutatav kõikides soojusvarustussüsteemides, välja arvatud gravitatsioon. Kuid isegi sel juhul ei määra piiranguid tehnilised omadused, vaid ratsionaalsed kaalutlused.
Polüpropüleenist soojaseinte varjatud paigaldamine ei ole soovitatav. Sellel on suhteliselt kõrge soojuspaisumistegur, mis võib põhjustada torujuhtme välisseinte koormuse suurenemist. Seetõttu on kõige parem kasutada avatud paigaldusskeeme või teha valeseinu.
Video räägib kütmiseks kasutatavate polüpropüleentorude isedifusioonjootmise meetoditest:
